Комплект Recycler («Утилизатор»)

1. Установите машину на ровной поверхности.

2. Включите стояночный тормоз.

3. Поднимите деку газонокосилки в положение TRANSPORT (Транспортировка); см. Руководство оператора для вашей машины.

4. Выключите двигатель и извлеките ключ из замка зажигания.

5. Переведите выключатель массы аккумулятора в положение Выкл; см. Руководство оператора для тягового блока.

6. Поверните деку газонокосилки в положение SERVICE (Техническое обслуживание); см. Руководство оператора для вашей машины.

1. Возьмитесь за конец ножа рукой в перчатке на толстой подкладке или через слой ветоши.

2. Снимите болт ножа, защитный колпак и нож со шпинделя (Рисунок 1).

   Сохраните эти детали для установки на более позднем этапе.



   Рисунок 1

   1. Болт ножа
   2. Защитный колпак

Note: При выполнении следующих шагов обратите внимание на то, что болты завернуты в деку газонокосилки. Снимите гайки перед тем, как снять болты.

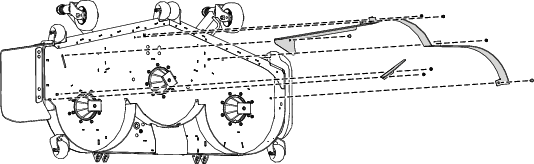

1. Снимите 2 фланцевые гайки, которые крепят дефлекторы на месте (Рисунок 2).

2. Снимите 2 болта и 2 гайки с регулируемого дефлектора потока (Рисунок 2).

3. Снимите 3 болта и 3 гайки, которые крепят дефлекторы на месте (Рисунок 2).

   Note: Сохраните дефлекторы и крепежные детали для использования, в случае если вы решите вернуть функцию бокового выброса.

Рисунок 2

Детали, требуемые для этой процедуры:

1. Закрепите плоскую крышку выброса на внешней части монтажного кронштейна с помощью 2 каретных болтов (⅜ x 1-¼ дюйма) и 2 контргаек (⅜ дюйма), как показано на Рисунок 3.

2. Прикрепите язвчок к внутренней поверхности деки газонокосилки с помощью 1 каретного болта (5/16 x ⅞ дюйма) и 1 фланцевой гайки (5/16 дюйма), как показано на Рисунок 3.



   Рисунок 3

   1. Плоская крышка выброса
   2. Каретный болт (⅜ x 1¼ дюйма)
   3. Язычок на плоской крышке выброса
   4. Каретный болт (5/16 x ⅞ дюйма)
   5. Контргайка (⅜ дюйма)
   6. Фланцевая гайка (5/16 дюйма)

Детали, требуемые для этой процедуры:

Note: Установите, не затягивая, дефлекторы, обеспечив совмещение со всеми отверстиями деки газонокосилки (Рисунок 4).

1. Установите правый дефлектор на деку газонокосилки.

2. Установите, не затягивая, правый дефлектор на пластину выброса с помощью 1 каретного болта (⅜ x 1 дюйм) и 1 контргайки (⅜ дюйма), как показано на Рисунок 4.

3. Установите, не затягивая, правый дефлектор на деку газонокосилки с помощью 1 каретного болта (⅜ x 1 дюйм) и 1 фланцевой гайки (⅜ дюйма), как показано на Рисунок 4.

4. Установите левый дефлектор на деку газонокосилки.

5. Установите, не затягивая, левый дефлектор на деку газонокосилки с помощью 1 каретного болта (⅜ x 1 дюйм), 1 болта с шестигранной головкой и шайбой (⅜ x 1 дюйм) и 2 контргаек (⅜ дюйма), как показано на Рисунок 4.

6. Установите средний дефлектор на деку газонокосилки.

7. Установите, не затягивая, средний дефлектор на правый и левый дефлекторы с помощью 4 каретных болтов (⅜ x 1 дюйм) и 4 контргаек (⅜ дюйма), как показано на Рисунок 4.

8. Установите, не затягивая, средний дефлектор на деку газонокосилки с помощью 1 болта с шестигранной головкой и шайбой (⅜ x 1 дюйм) и 1 контргайки (⅜ дюйма), как показано на Рисунок 4.

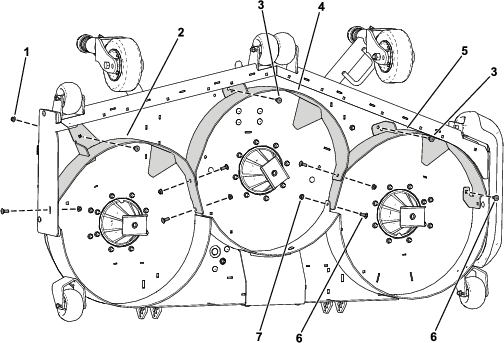

Рисунок 4

1. Фланцевая гайка (⅜ дюйма)
2. Правый дефлектор
3. Болт с шестигранной головкой и шайбой (⅜ x 1 дюйма)
4. Средний дефлектор
5. Левый дефлектор
6. Каретный болт (⅜ x 1 дюйм)
7. Контргайка (⅜ дюйма)

Детали, требуемые для этой процедуры:

1. Снимите 4 заглушки с деки газонокосилки (Рисунок 5).



   Рисунок 5

   1. Заглушки

2. Прикрепите 2 выталкивателя к деке газонокосилки с помощью 4 каретных болтов (5/16 x ⅞ дюйма) и 4 фланцевых гаек (5/16 дюйма), как показано на Рисунок 6.



   Рисунок 6

   1. Каретный болт (5/16 x ⅞ дюйма)
   2. Выталкиватель
   3. Фланцевая гайка (5/16 дюйма)

Детали, требуемые для этой процедуры:

Установите нож, защитный колпак и болт ножа, затяните болт ножа с моментом от 115 до 149 Н∙м, как показано на Рисунок 7.

Important: Для обеспечения правильного скашивания изогнутая часть ножа должна быть направлена внутрь деки газонокосилки.

Note: Если нож ударился об инородный предмет, затяните все гайки шкивов шпинделей с моментом от 115 до 149 Н∙м.

Рисунок 7

1. Болт ножа
2. Защитный колпак

1. Затяните все гайки и болты дефлекторов.

2. Поверните ножи, чтобы убедиться в наличии зазора между ножами и дефлекторами. При отсутствии зазора ослабьте дефлектор (дефлекторы) так, чтобы появился зазор, и затем затяните дефлектор (дефлекторы).

Поверните деку газонокосилки в положение MOWING (Скашивание); см. Руководство оператора для вашей машины.
