Kit Recycler

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Eleve a plataforma de corte para a posição TRANSPORTE; consulte o Manual do utilizador.

4. Desligue o motor e retire a chave.

5. Coloque o interruptor de desconexão da bateria na posição OFF; consulte o Manual do utilizador da unidade de tração.

6. Rode a plataforma do cortador na posição SERVIçO; consulte o Manual do utilizador.

1. Fixe a extremidade da lâmina utilizando um pedaço de tecido ou uma luva grossa.

2. Retire o parafuso da lâmina, o recipiente antidanos e lâmina do eixo (Figura 1).

   Guarde as peças para instalação posterior.



   Figura 1

   1. Parafuso da lâmina
   2. Dispositivo antidanos

Note: Nos passos seguintes, os parafusos são aparafusados na plataforma do cortador. Retire as porcas antes de retirar os parafusos.

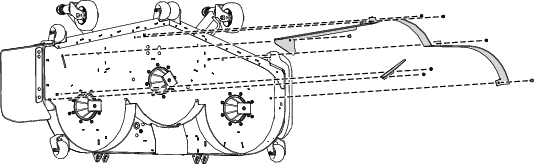

1. Retire as 2 porcas flangeadas que seguram os abafadores no lugar (Figura 2).

2. Retire os 2 parafusos e 2 porcas do abafador de fluxo ajustável (Figura 2).

3. Retire os 3 parafusos e 3 porcas que seguram os abafadores no lugar (Figura 2).

   Note: Guarde os abafadores e os fixadores para os utilizar quando alterar para o modo de descarga lateral.

Figura 2

Peças necessárias para este passo:

1. Prenda a placa da cobertura de descarga no exterior do suporte de montagem utilizando 2 parafusos de carroçaria (⅜ pol. x 1-¼ pol.) e 2 porcas de bloqueio (⅜ pol.), como se mostra na (Figura 3).

2. Prenda a patilha no interior da plataforma do cortador utilizando 1 parafuso de carroçaria (5/16 pol. x ⅞ pol.) e 1 porca flangeada (5/16 pol.), como se mostra na Figura 3.



   Figura 3

   1. Placa da cobertura da descarga
   2. Parafuso de carroçaria (⅜ pol. x 1¼ pol.)
   3. Patilha da placa da cobertura de descarga
   4. Parafuso de carroçaria (5/16 pol. x ⅞ pol.)
   5. Porca de bloqueio (⅜ pol.)
   6. Porca flangeada (5/16 pol.)

Peças necessárias para este passo:

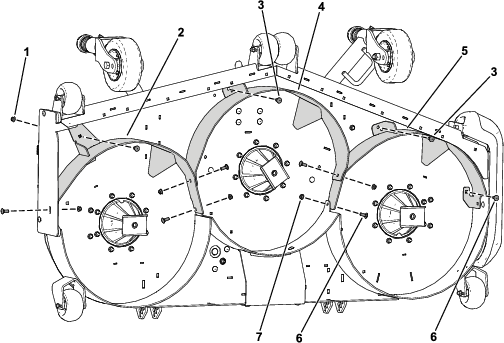

Note: Instale, sem apertar, os abafadores para alinhar os abafadores com todos os furos na plataforma do cortador (Figura 4).

1. Posicione o abafador direito na plataforma do cortador.

2. Instale, sem apertar, o abafador direito na placa de descarga utilizando 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e 1 porca de bloqueio (⅜ pol.) como se mostra na Figura 4.

3. Instale sem apertar o abafador direito na plataforma do cortador com 1 parafuso de carroçaria (⅜ pol. x 1 pol.) e uma porca flangeada (⅜ pol.), como se mostra na Figura 4.

4. Posicione o abafador esquerdo na plataforma do cortador.

5. Instale, sem apertar, o abafador esquerdo na plataforma do cortador utilizando 1 parafuso de carroçaria (⅜ pol. x 1 pol.), 1 parafuso de cabeça sextavada com arruela (⅜ x 1 pol.) e 2 porcas de bloqueio (⅜ pol.) como se mostra na Figura 4.

6. Posicione o abafador central na plataforma do cortador.

7. Instale, sem apertar, o abafador central nos abafadores direito e esquerdo utilizando 4 parafusos de carroçaria (⅜ pol. x 1 pol.) e 4 porcas de bloqueio (⅜ pol.) como se mostra na Figura 4.

8. Instale, sem apertar, o abafador central na plataforma do cortador utilizando 1 parafuso de cabeça sextavada com arruela (⅜ pol. x 1 pol.) e 1 porca de bloqueio (⅜ pol.) como se mostra na Figura 4.

Figura 4

1. Porca flangeada (⅜ pol.)
2. Abafador direito
3. Parafuso de cabeça sextavada com arruela (⅜ pol. x 1 pol.)
4. Abafador central
5. Abafador esquerdo
6. Parafuso de carroçaria (⅜ pol. x 1 pol.)
7. Porca de bloqueio (⅜ pol.)

Peças necessárias para este passo:

1. Retire as 4 velas da plataforma do cortador (Figura 5).



   Figura 5

   1. Velas

2. Prenda os 2 tirantes na plataforma do cortador utilizando 4 parafusos de carroçaria (5/16 pol. x ⅞ pol.) e 4 porcas flangeadas (5/16 pol.), como se mostra na Figura 6.



   Figura 6

   1. Parafuso de carroçaria (5/16 pol. x ⅞ pol.)
   2. Tirante
   3. Porca de flange, (5/16 pol.)

Peças necessárias para este passo:

Instale a lâmina, recipiente antidanos e parafuso da lâmina e aperte o parafuso da lâmina com 115 a 149 N·m como se mostra na Figura 7.

Important: A parte curva da lâmina tem de estar virada para o interior da plataforma do cortador para assegurar uma boa capacidade de corte adequada.

Note: Depois de bater num objeto estranho aperte todas as porcas das polias do veio com 115 a 149 N·m.

Figura 7

1. Parafuso da lâmina
2. Dispositivo antidanos

1. Aperte todas as porcas e parafusos dos abafadores.

2. Rode as lâminas e certifique-se de que há folga entre as lâminas e os abafadores. Se não existir, desaperte os abafadores até que exista folga e, em seguida, prenda os abafadores.

Rode a plataforma do cortador na posição CORTE; Consulte o Manual do utilizador.
