Mulchkit

Zugmaschinen der Serie Groundsmaster® 3200 oder 3300 mit 1,52 m oder 1,82 m Seitenauswurf-Rotationsmäher

Model No. 31976-Serial No. and Up

Model No. 31978-Serial No. and Up

Installation

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Aktivieren Sie die Feststellbremse.

  3. Heben Sie das Mähwerk in die TRANSPORT-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

  4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

  5. Drehen Sie den Trennschalter des Akkus in AUS -Stellung; siehe Betriebsanleitung der Zugmaschine.

  6. Drehen Sie das Mähwerk in die WARTUNGS-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

Entfernen der Messer

  1. Halten Sie das Ende des Messers mit einem stark wattierten Handschuh oder wickeln Sie einen Lappen um es herum.

  2. Entfernen Sie die Messerschraube, die Antiskalpierkuppe und das Messer von der Spindelwelle (Bild 1).

    Bewahren Sie die Teile für den späteren Einbau auf.

    g011355

    Bild 1

    1. Messerschraube
    2. Antiskalpierleisten

Entfernen der Ablenkbleche

Note: In den nachfolgenden Schritten werden die Schrauben in das Mähwerk geschraubt. Entfernen Sie die Muttern, bevor Sie die Schrauben entfernen.

  1. Entfernen Sie die 2 Bundmuttern, mit denen die Ablenkbleche befestigt sind (Bild 2).

  2. Nehmen Sie die 2 Schrauben und 2 Muttern vom verstellbaren Flussablenkblech ab (Bild 2).

  3. Nehmen Sie die 3 Schrauben und 3 Muttern ab, mit denen die Ablenkbleche befestigt sind (Bild 2).

    Note: Bewahren Sie die Ablenkbleche und die Befestigungselemente für das Umrüsten auf den Seitenauswurf auf.

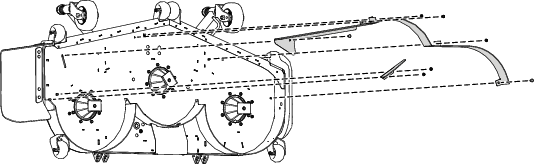

g309006

Bild 2

Einbau der Auswurfabdeckplatte

Für diesen Arbeitsschritt erforderliche Teile:

Auswurfabdeckplatte1
Schlossschraube (5/16" x ⅞")1
Bundmutter (5/16")1
Schlossschraube (⅜" x 1¼")2
Sicherungsmutter (⅜")2

  1. Befestigen Sie die Auswurfabdeckplatte mit zwei Schlossschrauben (⅜" x 1¼") und zwei Sicherungsmuttern (⅜") an der Außenseite der Befestigungshalterung, wie in Bild 3 abgebildet.

  2. Befestigen Sie die Nase mit einer Schlossschraube (5/16" x ⅞") und einer Bundmutter (5/16") an der Innenseite des Mähwerks, wie in Bild 3 abgebildet.

    g306390

    Bild 3

    1. Auswurfabdeckplatte
    2. Schlossschraube (⅜" x 1¼")
    3. Nase an der Auswurfabdeckplatte
    4. Schlossschraube (5/16" x ⅞")
    5. Sicherungsmutter (⅜")
    6. Bundmutter (5/16")

Einbau der Ablenkbleche des Recyclers

Für diesen Arbeitsschritt erforderliche Teile:

Linkes Ablenkblech1
Mittleres Ablenkblech1
Rechtes Ablenkblech1
Schlossschraube (⅜" × 1")7
Sicherungsmutter (⅜")8
Sechskant-Scheibenkopfschraube (⅜")2
Bundmutter (⅜")1

Note: Befestigen Sie die Ablenkbleche nur locker, damit Sie diese mit allen Löchern im Mähwerk ausrichten können (Bild 4).

  1. Positionieren Sie das rechte Ablenkblech im Mähwerk.

  2. Bauen Sie das rechte Ablenkblech lose mit einer Schlossschraube (⅜" x 1") und einer Sicherungsmutter (⅜") an der Auswurfplatte ein, wie in Bild 4 dargestellt.

  3. Befestigen Sie das rechte Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (⅜") lose am Mähwerk, wie in Bild 4 dargestellt.

  4. Positionieren Sie das linke Ablenkblech im Mähwerk.

  5. Befestigen Sie das linke Ablenkblech mit einer Schlossschraube (⅜" x 1"), einer Sechskant-Scheibenkopfschraube (⅜" x 1") und zwei Sicherungsmuttern (⅜") lose am Mähwerk, wie in Bild 4 dargestellt.

  6. Positionieren Sie das mittlere Ablenkblech im Mähwerk.

  7. Befestigen Sie das mittlere Ablenkblech lose mit vier Schlossschrauben (⅜" x 1") und vier Sicherungsmuttern (⅜") am linken und rechten Ablenkblech, wie in Bild 4 dargestellt.

  8. Befestigen Sie das mittlere Ablenkblech mit einer Sechskant-Scheibenkopfschraube (⅜" x 1") und einer Sicherungsmutter (⅜") lose am Mähwerk, wie in Bild 4 dargestellt.

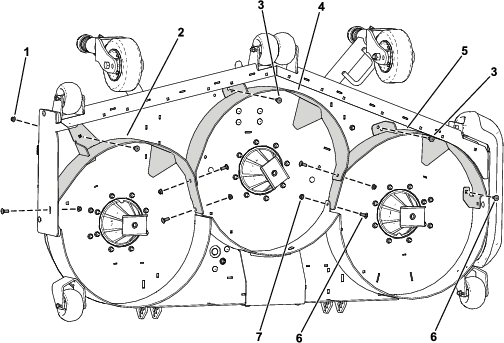

g576877

Bild 4

  1. Bundmutter (⅜")
  2. Rechtes Ablenkblech
  3. Sechskant-Scheibenkopfschraube (⅜" × 1")
  4. Mittleres Ablenkblech
  5. Linkes Ablenkblech
  6. Schlossschraube (⅜" x 1")
  7. Sicherungsmutter (⅜")

Einbau des Prallblechs

Nur für 1,82 m-Mähwerke

Für diesen Arbeitsschritt erforderliche Teile:

Ablenkblech2
Schlossschraube (5/16" x ⅞")4
Bundmutter (5/16")4

  1. Nehmen Sie vier Stopfen vom Mähwerk ab (Bild 5).

    g309133

    Bild 5

    1. Blenden

  2. Befestigen Sie die beiden Ablenkbleche mit vier Schlossschrauben (5/16" x ⅞") und vier Bundmuttern (5/16") am Mähwerk, wie in Bild 6 dargestellt.

    g309132

    Bild 6

    1. Schlossschraube (5/16" x ⅞")
    2. Ablenkblech
    3. Bundmutter (⁵⁄₁₆")

Einbauen der Messer

Für diesen Arbeitsschritt erforderliche Teile:

Recyclermesser3

Bringen Sie das Messer, die Antiskalpierkuppe und die Messerschraube an und ziehen Sie die Messerschraube mit 115-149 N·m an, siehe Bild 7.

Important: Der gebogene Teil des Messers muss zur Innenseite des Mähwerks zeigen, um einen guten Schnitt sicherzustellen.

Note: Wenn Sie auf einen Fremdkörper aufgeprallt sind, ziehen Sie alle Riemenscheibenmuttern der Spindeln bis auf 115-149 Nm an.

g011355

Bild 7

  1. Messerschraube
  2. Antiskalpierleisten

Anziehen der Befestigungselemente

  1. Ziehen Sie alle Muttern und Schrauben der Ablenkbleche fest.

  2. Drehen Sie die Messer und stellen sicher, dass zwischen den Messern und den Ablenkblechen ein Abstand besteht. Ist dies nicht der Fall, lösen Sie das/die Ablenkblech(e), um einen ausreichenden Spielraum einzustellen und ziehen Sie dann das/die Ablenkblech(e) wieder fest.

Abschließen des Einbaus

Drehen Sie das Mähwerk in die MäH-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.
