Recycler-sæt

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Hæv plæneklipperskjoldet til positionen TRANSPORT. Se betjeningsvejledningen.

4. Sluk motoren, og tag nøglen ud.

5. Drej batteriets afbryderkontakt til positionen OFF (fra). Se traktionsenhedens betjeningsvejledning.

6. Drej plæneklipperskjoldet til positionen SERVICE. Se betjeningsvejledningen.

1. Tag fat i enden af skærekniven med en klud eller en tyk handske.

2. Fjern knivbolten, antiskalperingsskålen og skærekniven fra spindelakslen (Figur 1).

   Gem delene til senere montering.



   Figur 1

   1. Skæreknivsbolt
   2. Antiskalperingsskål

Note: I trinene nedenfor skrues boltene ind i plæneklipperskjoldet. Fjern møtrikkerne, inden du fjerner boltene.

1. Fjern de to flangemøtrikkerne, der fastgør skærmene (Figur 2).

2. Fjern de 2 bolte og 2 møtrikker fra den justerbare udblæsningsskærm (Figur 2).

3. Fjern de 3 bolte og 3 møtrikker, der fastgør skærmene (Figur 2).

   Note: Gem skærmene og fastgørelsesanordningerne, da de skal bruges, når der skiftes til sideudblæsningstilstand.

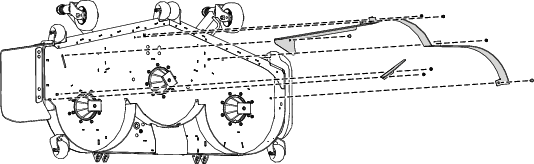

Figur 2

Dele, der skal bruges til dette trin:

1. Fastgør udblæsningsdækpladen på ydersiden af monteringsbeslaget med 2 bræddebolte (⅜" x 1¼") og 2 låsemøtrikker (⅜") som vist i Figur 3.

2. Fastgør tappen på indersiden af plæneklipperskjoldet med 1 bræddebolt (5/16" x ⅞") og 1 flangemøtrik (5/16") som vist i Figur 3.



   Figur 3

   1. Udblæsningsdækplade
   2. Bræddebolt (⅜" x 1¼")
   3. Tap på udblæsningsdækpladen
   4. Bræddebolt (5/16" x ⅞")
   5. Låsemøtrik (⅜")
   6. Flangemøtrik (5/16")

Dele, der skal bruges til dette trin:

Note: Monter skærmene løst, så de rettes ind efter alle hullerne i plæneklipperskjoldet (Figur 4).

1. Placer højre skærm på plæneklipperskjoldet.

2. Monter den højre skærm løst på udblæsningspladen med 1 bræddebolt (⅜" x 1") og 1 låsemøtrik (⅜") som vist i Figur 4.

3. Monter den højre skærm løst på plæneklipperskjoldet med 1 bræddebolt (⅜" x 1") og 1 flangemøtrik (⅜") som vist i Figur 4.

4. Placer den venstre skærm på plæneklipperskjoldet.

5. Monter den venstre skærm løst på plæneklipperskjoldet med 1 bræddebolt (⅜" x 1"), 1 sekskantet skivehovedbolt (⅜" x 1") og 2 låsemøtrikker (⅜") som vist i Figur 4.

6. Placer den midterste skærm på plæneklipperskjoldet.

7. Monter den midterste skærm løst på den højre skærm og den venstre skærm med 4 bræddebolte (⅜" x 1") og 4 låsemøtrikker (⅜") som vist i Figur 4.

8. Monter den midterste skærm løst på plæneklipperskjoldet med 1 sekskantet skivehovedbolt (⅜" x 1") og 1 låsemøtrik (⅜") som vist i Figur 4.

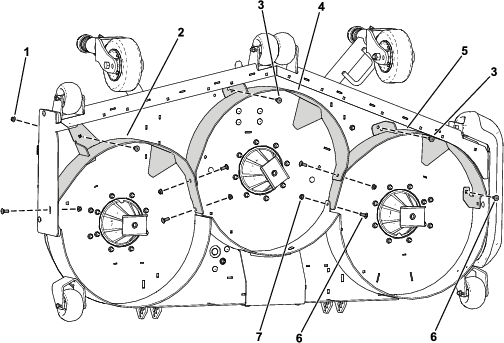

Figur 4

1. Flangemøtrik (⅜")
2. Højre afskærmning
3. Sekskantet skivehovedbolt (⅜" x 1")
4. Midterste skærm
5. Venstre skærm
6. Bræddebolt (⅜" x 1")
7. Låsemøtrik (⅜")

Dele, der skal bruges til dette trin:

1. Afmonter de 4 propper fra plæneklipperskjoldet (Figur 5).



   Figur 5

   1. Propper

2. Fastgør de 2 udsparkere på plæneklipperskjoldet med 4 bræddebolte (5/16" x ⅞") og 4 flangemøtrikker (5/16") som vist i Figur 6.



   Figur 6

   1. Bræddebolt (5/16" x ⅞")
   2. Udsparker
   3. Flangemøtrik (5/16")

Dele, der skal bruges til dette trin:

Monter skærekniven, antiskalperingsskålen og skæreknivsbolten, og spænd skæreknivsbolten til 115 til 149 N·m som vist i Figur 7.

Important: Den buede del af skærekniven skal pege mod indersiden af plæneklipperskjoldet for at sikre en god klipning.

Note: Hvis du rammer et fremmedlegeme, skal alle møtrikker på spindelremskiverne tilspændes med et moment på 115 til 149 Nm.

Figur 7

1. Skæreknivsbolt
2. Antiskalperingsskål

1. Tilspænd alle møtrikker og bolte til afskærmningerne.

2. Drej skæreknivene, og sørg for, at der er en afstand mellem skæreknivene og afskærmningerne. Hvis der ikke er afstand, skal du løsne afskærmningen/-erne, indtil der er afstand, og derefter fastgøre afskærmningen/-erne.

Drej plæneklipperskjoldet til positionen MOWING (klipning). Se betjeningsvejledningen.
