Kit Recycler

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Sollevate il piatto di taglio nella posizione di TRASPORTO; fate riferimento al Manuale dell'operatore della vostra macchina.

4. Spegnete il motore e togliete la chiave.

5. Ruotate l'interruttore di scollegamento della batteria in posizione di SPEGNIMENTO; fate riferimento al Manuale dell'operatore del trattorino.

6. Ruotate il piatto di taglio in posizione di ASSISTENZA; fate riferimento al Manuale dell'operatore della vostra macchina.

1. Afferrate l’estremità della lama con un cencio o un guanto bene imbottito.

2. Togliete il bullone, la coppa antistrappo e la lama dall’asse del perno (Figura 1).

   Conservate i componenti per il montaggio successivo.



   Figura 1

   1. Bullone della lama
   2. Coppa antistrappo

Note: Nei passaggi seguenti, i bulloni sono inseriti nel piatto di taglio. Togliete i dadi prima di rimuovere i bulloni.

1. Rimuovete i 2 dadi flangiati che fissano in posizione i deflettori (Figura 2).

2. Rimuovete i 2 bulloni e i 2 dadi dal deflettore di flusso regolabile (Figura 2).

3. Rimuovete i 3 bulloni e i 3 dadi che fissano in posizione i deflettori (Figura 2).

   Note: Conservate i deflettori e i dispositivi di fissaggio per quando effettuerete la conversione alla modalità di scarico laterale.

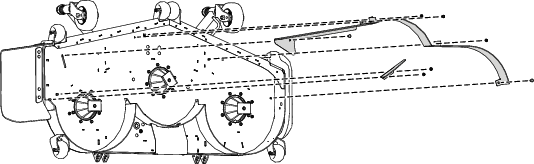

Figura 2

Parti necessarie per questa operazione:

1. Fissate la piastra di copertura dello scarico sul lato esterno della staffa di montaggio utilizzando 2 bulloni a testa tonda (⅜" x 1¼") e 2 dadi di bloccaggio (⅜") come illustrato nella Figura 3.

2. Fissate l'aletta sul lato interno del piatto di taglio utilizzando 1 bullone a testa tonda (5/16" x ⅞") e 1 dado flangiato (5/16") come illustrato nella Figura 3.



   Figura 3

   1. Piastra di copertura dello scarico
   2. Bullone a testa tonda (⅜" x 1¼")
   3. Aletta sulla piastra di copertura dello scarico
   4. Bullone a testa tonda (5/16" x ⅞")
   5. Dado di bloccaggio (⅜")
   6. Dado flangiato (5/16")

Parti necessarie per questa operazione:

Note: Montate senza serrarli i deflettori per allinearli con tutti i fori del piatto di taglio del tosaerba (Figura 4).

1. Posizionate il deflettore destro nel piatto di taglio del tosaerba.

2. Montate senza serrare il deflettore destro alla piastra di scarico utilizzando 1 bullone a testa tonda (⅜" x 1") e 1 dado di bloccaggio (⅜"), come illustrato nella Figura 4.

3. Montate, senza serrarlo, il deflettore destro sul piatto di taglio utilizzando 1 bullone a testa tonda (⅜" x 1") e 1 dado flangiato (⅜") come illustrato nella Figura 4.

4. Posizionate il deflettore sinistro nel piatto di taglio.

5. Montate, senza serrarlo, il deflettore sinistro sul piatto di taglio utilizzando 1 bullone a testa tonda (⅜" x 1"), 1 bullone a testa esagonale con rondella (⅜" x 1") e 2 dadi di bloccaggio (⅜") come illustrato nella Figura 4.

6. Posizionate il deflettore centrale nel piatto di taglio del tosaerba.

7. Montate senza serrare il deflettore centrale al deflettore destro e al deflettore sinistro utilizzando 4 bulloni a testa tonda (⅜" x 1") e 4 dadi di bloccaggio (⅜"), come illustrato nella Figura 4.

8. Montate, senza serrarlo, il deflettore centrale sul piatto di taglio utilizzando 1 bullone a testa esagonale con rondella (⅜" x 1") e 1 dado di bloccaggio (⅜") come illustrato nella Figura 4.

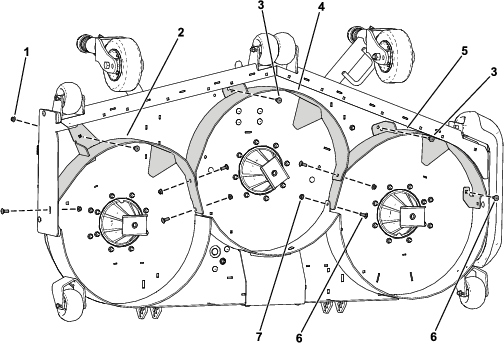

Figura 4

1. Dado flangiato (⅜")
2. Deflettore destro
3. Bullone a testa esagonale con rondella (⅜" x 1")
4. Deflettore centrale
5. Deflettore sinistro
6. Bullone a testa tonda (⅜" x 1")
7. Dado di bloccaggio (⅜")

Parti necessarie per questa operazione:

1. Rimuovete i 4 tappi dal soffiatore dal piatto di taglio (Figura 5).



   Figura 5

   1. Tappi

2. Fissate i 2 spingitori al piatto di taglio utilizzando 4 bulloni a testa tonda (5/16" x ⅞") e 4 dadi flangiati (5/16") come illustrato nella Figura 6.



   Figura 6

   1. Bullone a testa tonda (5/16" x ⅞")
   2. Spingitore
   3. Dado flangiato (5/16")

Parti necessarie per questa operazione:

Montate la lama, la coppa antistrappo e il bullone della lama e serrate quest'ultimo a un valore compreso tra 115 e 149 N∙m come illustrato nella Figura 7.

Important: Perché falci correttamente, il lato curvo delle lame deve essere rivolto verso l’interno del piatto di taglio.

Note: Dopo avere urtato un corpo estraneo, serrate tutti i dadi della puleggia del perno a un valore compreso tra 115 e 149 N·m.

Figura 7

1. Bullone della lama
2. Coppa antistrappo

1. Serrate tutti i dadi e i bulloni dei deflettori.

2. Ruotate le lame e assicuratevi che vi sia uno spazio sufficiente tra le lame e i deflettori. In caso contrario, allentate il/i deflettore/i sinché non vi è gioco e quindi serratelo/i.

Ruotate il piatto di taglio in posizione di TOSATURA; fate riferimento al Manuale dell'operatore della vostra macchina.
