Kit Recycler

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Levez le plateau de coupe en position de TRANSPORT ; voir le Manuel de l'utilisateur.

4. Coupez le moteur et retirez la clé.

5. Tournez le coupe-batterie à la position ARRêT ; voir le Manuel de l'utilisateur du groupe de déplacement.

6. Tournez le plateau de coupe à la position d'ENTRETIEN ; voir le Manuel de l'utilisateur.

1. Tenez la lame par son extrémité avec un chiffon ou un gant épais.

2. Enlevez le boulon, la coupelle de protection et la lame de l'axe de pivot (Figure 1).

   Conservez les pièces pour le remontage.



   Figure 1

   1. Boulon de lame
   2. Coupelle de protection

Note: Pour les opérations ci-dessous, les boulons sont vissés dans le plateau de coupe. Retirez les écrous avant de retirer les boulons.

1. Retirez les 2 écrous à embase qui fixent les déflecteurs en place (Figure 2).

2. Retirez les 2 boulons et les 2 écrous du déflecteur d'éjection réglable (Figure 2).

3. Retirez les 3 boulons et les 3 écrous qui fixent les déflecteurs en place (Figure 2).

   Note: Conservez les déflecteurs et les fixations ; ils serviront pour repasser au mode d'éjection latérale.

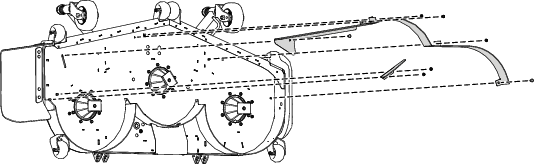

Figure 2

Pièces nécessaires pour cette opération:

1. Montez la plaque d'éjection à l'extérieur du support de montage à l'aide de 2 boulons de carrosserie (⅜" x 1¼") et de 2 contre-écrous (⅜"), comme montré à la Figure 3.

2. Fixez la patte à l'intérieur du plateau de coupe à l'aide de 1 boulon de carrosserie (5/16" x 7/8") et de 1 écrou à embase (5/16"), comme montré à la Figure 3.



   Figure 3

   1. Couvercle d'éjection
   2. Boulon de carrosserie (⅜" x 1¼")
   3. Patte sur le couvercle d'éjection
   4. Boulon de carrosserie (5/16" x ⅞")
   5. Contre-écrou (⅜")
   6. Écrou à embase (5/16")

Pièces nécessaires pour cette opération:

Note: Fixez légèrement les déflecteurs en place pour bien les aligner sur tous les trous du plateau de coupe (Figure 4).

1. Placez le déflecteur droit sur le plateau de coupe.

2. Fixez légèrement le déflecteur droit sur la plaque d'éjection à l'aide de 1 boulon de carrosserie (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 4.

3. Fixez légèrement le déflecteur droit au plateau de coupe à l'aide de 1 boulon de carrosserie (⅜" x 1") et de 1 écrou à embase (⅜"), comme montré à la Figure 4.

4. Placez le déflecteur gauche sur le plateau de coupe.

5. Fixez légèrement le déflecteur gauche au plateau de coupe à l'aide de 1 boulon de carrosserie (⅜" x 1"), 1 boulon à tête hexagonale à embase (⅜" x 1") et 2 contre-écrous (⅜"), comme montré à la Figure 4.

6. Placez le déflecteur central sur le plateau de coupe.

7. Fixez légèrement le déflecteur central au déflecteur droit et au déflecteur gauche à l'aide de 4 boulons de carrosserie (⅜" x 1") et de 4 contre-écrous (⅜"), comme montré à la Figure 4.

8. Fixez légèrement le déflecteur central au plateau de coupe à l'aide de 1 boulon à tête hexagonale à embase (⅜" x 1") et de 1 contre-écrou (⅜"), comme montré à la Figure 4.

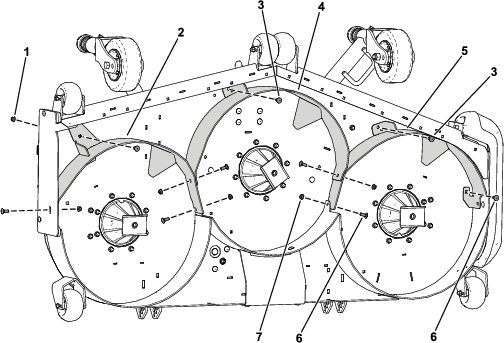

Figure 4

1. Écrou à embase (⅜")
2. Déflecteur droit
3. Boulon à tête hexagonale à embase (⅜" x 1")
4. Déflecteur central
5. Déflecteur gauche
6. Boulon de carrosserie (⅜" x 1")
7. Contre-écrou (⅜")

Pièces nécessaires pour cette opération:

1. Déposez les 4 caches du plateau de coupe (Figure 5).



   Figure 5

   1. Caches

2. Fixez les 2 kickers sur le plateau de coupe à l'aide de 4 boulons de carrosserie (5/16" x ⅞") et de 4 écrous à embase (5/16"), comme montré à la Figure 6.



   Figure 6

   1. Boulon de carrosserie (5/16" x ⅞")
   2. Kicker
   3. Écrou à embase (5/16")

Pièces nécessaires pour cette opération:

Montez la lame, la coupelle de protection et le boulon de la lame, puis serrez le boulon à un couple de 115 à 149 N·m omme montré à la Figure 7.

Important: Pour obtenir une coupe correcte, la partie relevée de la lame doit être dirigée vers l'intérieur du plateau de coupe.

Note: Après avoir heurté un obstacle, serrez tous les écrous des poulies d'axe à un couple de 115 à 149 N·m.

Figure 7

1. Boulon de lame
2. Coupelle de protection

1. Serrez tous les écrous et boulons des déflecteurs.

2. Faites tourner les lames pour vérifier qu'elles ne touchent pas les déflecteurs. En cas de contact, desserrez le(s) déflecteur(s) jusqu'à obtention d'un jeu, puis fixez le(s) déflecteur(s).

Tournez le plateau de coupe à la position de TONTE ; voir le Manuel de l'utilisateur.
