Flex-Forceパワーシステム™41cm 60V MAXチェーンソー

危険警告記号（図 2）は、このマニュアルと実機上とに表示され、事故防止のために守るべき重要な注意事項を示します。

図 2

危険警告記号

危険警告記号に続いて、危険、警告、または注意という文字が表示され、危険についての具体的な内容が示されます。

危険：人の生命に関わる重大な潜在的危険を意味します。この注意を守らないと死亡事故や重大な人身事故が起こります。

警告：人の生命に関わる潜在的危険を意味します。この注意を守らないと死亡事故や重大な人身事故が起こる恐れがあります。

注意：安全に関わる潜在的危険を意味します。この注意を守らないとけがをする可能性があります。

この他に2つの言葉で注意を促しています。重要 は製品の機械的特徴などについての注意点を、注はその他の注意点を表しています。

将来の参照用にすべての警告と指示書を保存してください。

すべての警告における「電動工具」という用語は、主電源で動作する (コード付き) 電動工具またはバッテリーで動作する (コードレス) 電動工具を指します。

重要な安全性注意事項

説明書

I. 作業エリアの安全

1. 作業エリアを清潔に明るく保ちます。雑然とした場所や暗い場所は事故を招きます。

2. 可燃性の液体、ガス、粉塵などが存在する爆発性雰囲気内で電動工具を操作しないでください。電動工具は火花を発生させ、それが粉塵や煙に引火する場合があります。

3. 電動工具の操作中は、子供や周囲の人を近づけないでください。気が散るとコントロールを失う可能性があります。

II.電気的安全性

1. 電動工具のプラグはコンセントと合っている必要があります。プラグを決して改造しないでください。アース（接地）された電動工具にはアダプタプラグを使わないでください。改造されていないプラグとそれに合ったコンセントを使うと、感電の危険性が軽減されます。

2. パイプ、ラジエーター、レンジ、冷蔵庫など、アースされた表面との身体接触を避けてください。身体がアースされている場合、感電の危険性がさらに高まります。

3. 電動工具を雨や湿気の多い場所に放置しないでください。電動工具内に水が入ると感電の危険性が高まります。

4. コードを乱暴に扱わないでください。電動工具を持ち運んだり、引っ張ったり、プラグを抜いたりする際にはコードを引っ張らないでください。コードを熱、油、鋭利な部分、可動部品から遠ざけてください。コードが損傷したり絡まったりすると、感電の危険性が高まります。

5. 屋外で電動工具を操作する場合は、屋外使用に適した延長コードを使ってください。屋外使用に適したコードを使うと、感電の危険性が軽減されます。

6. 湿気の多い場所で電動工具を操作する必要がある場合は、残留電流デバイス (RCD) 保護電源を使ってください。RCDを使うと感電の危険性が軽減されます。

III.個人の安全

1. 常に注意を払い、電動工具を操作するときは慎重に、分別を持って行ってください。疲れているとき、または薬物、アルコール、医薬品の影響下にあるときは、電動工具を使わないでください。電動工具の操作中に一瞬でも不注意になると、重大な人身傷害を引き起こす場合があります。

2. 個人用保護具を使ってください。常に目の保護具を着用してください。防塵マスク、滑り止め付き安全靴、ヘルメット、聴覚保護具などの保護具を適切な状況で使うと、人身傷害を軽減できます。

3. 不意の始動を防止する。電源やバッテリーパックに接続する前、ツールを持ち上げる前、または持ち運ぶ前に、スイッチがオフの位置にあることを確認してください。スイッチに指を置いたまま電動工具を運んだり、スイッチがオンになっている電動工具に通電したりすると、事故の原因になります。

4. 電動工具の電源を入れる前に、調整キーやレンチを取り外してください。レンチやキーを電動工具の回転部分に取り付けたままにしておくと、人身事故につながる場合があります。

5. 無理をしないこと。常に適切な足場とバランスを保ってください。これにより、予期せぬ状況でも電動工具をより適切に制御できるようになります。

6. 適切な衣服を着用する。ゆったりとした衣服や宝石類を身につけないでください。髪の毛や衣服を可動部分に近づけないでください。ゆったりした衣服、宝石、長い髪などは可動部分に巻き込まれる可能性があります。

7. 集塵設備を接続するための装置が設けられている場合は、しっかりと接続され、適切に使われていることを確認してください。集塵装置を使うと、粉塵関連の危険を軽減できます。

8. ツールを頻繁に使うことで得られる慣れによって油断し、ツールの安全性の原則を無視しないようにしてください。不注意な行動により、一瞬のうちに重傷を負う可能性があります。

IV.電動工具の使用と手入れ

1. 電動工具に無理な力を加えないでください。使用状況に適した電動工具を使ってください。適切な電動工具を使えば、設計された速度で、より良く、より安全に作業を実行できます。

2. スイッチでオン/オフができない場合は電動工具を使わないでください。スイッチで制御できない電動工具は危険なので修理する必要があります。

3. 電動工具の調整、アクセサリの交換、または保管を行う前に、電源からプラグを抜くか、取り外し可能な場合はバッテリーパックを電動工具から取り外してください。このような予防的な安全対策により、電動工具が誤って起動するリスクが軽減されます。

4. 使っていない電動工具は子供の手の届かないところに保管し、電動工具やこの手順に精通していない人が電動工具を操作しないようにしてください。電動工具は、訓練を受けていないユーザーの手に渡ると危険です。

5. 電動工具と付属品をメンテナンスする。位置ずれや固着した可動部品、取り付け不良、その他電動工具の動作に影響する可能性のある状態がないかチェックしてください。損傷している場合は、使う前に電動工具を修理してください。多くの事故は、メンテナンスが不十分な電動工具によって引き起こされます。

6. 切削工具はよく研いで清潔に保ってください。適切にメンテナンスされた鋭い刃先を持つ切削工具は、固着する可能性が低く、制御が容易です。

7. 作業条件や作業内容を考慮して、電動工具、付属品、工具ビット等はこれらの指示に従って使ってください。電動工具を意図された操作とは異なる態様で使うと、危険な状況が発生する可能性があります。

8. ハンドルと掴む面は乾燥した清潔な状態に保ち、油やグリースが付かないようにしてください。ハンドルや掴む面が滑りやすいと、予期しない状況が発生するとツールを安全に扱ったり制御したりすることができなくなります。

V. バッテリーツールの使用と手入れ

1. メーカー指定の充電器のみを使って充電してください。ある種のバッテリー パックに適した充電器でも、別のバッテリーパックに使うと、火災の危険が生じる場合があります。

2. 専用に指定されたバッテリーパックのみを備えた電動工具を使ってください。他のタイプのバッテリーパックを使うと、怪我や火災が発生する危険があります。

3. バッテリーパックを使っていないときは、端子間を短絡させる危険性のあるその他金属物 (ペーパークリップ、コイン、鍵、釘、ネジなど) から遠ざけてください。バッテリー端子を短絡させると、火傷や火災の原因となる可能性があります。

4. 不適切な状況下では、バッテリーから液体が噴出する場合があるので、接触を避けてください。誤って接触した場合は、水で洗い流してください。液体が目に触れた場合は、医師の診察を受けてください。バッテリーから噴出した液体により、炎症や火傷を起こす場合があります。

5. 破損または改造されたバッテリーパックやツールは使わないでください。損傷したバッテリーや改造されたバッテリーは予期しない動作が発生し、火災、爆発、または傷害の危険性があります。

6. バッテリーパックやツールを火気や高温にさらさないでください火気にさらしたり、130 °C以上の高温にさらすと爆発する可能性があります。

7. すべての充電手順に従ってください。また、説明書に指定された温度範囲外でバッテリー パックやツールを充電しないでください。適切に充電しなかったり、指定範囲外の温度で充電すると、バッテリーが損傷し、火災の危険が高まる可能性があります。

VI.サービス

1. 同一の交換部品のみを使って、資格のある修理担当者に電動工具の修理を依頼してください。これにより、電動工具の安全性が維持されます。

2. 損傷したバッテリーパックを修理しないでください。バッテリーパックの修理は、製造元または認定サービスプロバイダー以外は行うことができません。

VII.チェーンソーの安全性

1. チェーンソーが作動しているときは、体のあらゆる部分をチェーンソーから遠ざけてください。チェーンソーを始動する前に、チェーンが何かに接触していないようにしてください。チェーンソーを操作するときに一瞬でも不注意になると、衣服や身体がチェーンに絡まってしまう場合があります。

2. チェーンソーは常に右手で後部ハンドルを、左手で前部ハンドルを握って持ってください。チェーンソーを逆手で持つと、人身事故を起こすリスクが高まるため、絶対に行わないでください。

3. チェーンソーが隠れた配線に接触する場合があるため、チェーンソーは絶縁されたグリップ面のみを持つようにしてください。チェーンソーが通電中の電線に接触すると、チェーンソーの露​​出した金属部分が通電状態となり、作業者が感電する危険性ががあります。

4. 目の保護具を着用してください。耳、頭、手、脚、足のための追加の保護具の使用が推奨されます。適切な保護具を着用すると、飛散するデブリやチェーンソーとの偶発的な接触による人身傷害を軽減できます。

5. チェーンソーを木の上、はしごの上、屋根の上、または不安定な支えの上で操作しないでください。このような状況下でチェーンソーを操作すると、重大な人身傷害を引き起こす可能性があります。

6. 常に適切な足場を保ち、固定された安全で水平な面に立ってチェーンソーを操作してください。はしごなどの滑りやすいまたは不安定な表面では、チェーンソーのバランスや制御が失われる場合があります。

7. 張力がかかっている枝を切るときは、跳ね返りに注意してください。木の繊維の張力が解放されると、反り返った枝が作業者に当たったり、チェーンソーが制御不能になったりする場合があります。

8. 低木や苗木を切るときは細心の注意を払ってください。細い素材がソーチェーンに引っ掛かり、自分めがけて飛んできたり、バランスを崩させたりする場合があります。

9. チェーンソーの電源を切り、体から離した状態で、チェーンソーの前部ハンドルを持って持ち運んでください。チェーンソーを運搬または保管する場合は、必ずガイドバーカバーを取り付け、バッテリーを取り外してください。チェーンソーを適切に取り扱うことで、動いているチェーンソーに誤って接触する可能性が低減されます。

10. 潤滑、チェーンの張り、バーとチェーンの交換に関する手順に従ってください。チェーンの張力や潤滑が不適切だと、チェーンが切れたり、キックバックの可能性が増す場合があります。

11. 木材以外切断しないでください。チェーンソーを本来の目的以外に使わないでください。たとえば、金属、プラスチック、石材、または木材以外の建築資材を切断するためにチェーンソーを使わないでください。電動工具を意図された操作とは異なる態様で使うと、危険な状況が発生する可能性があります。

12. リスクとその回避方法を理解するまでは、木を伐採しないでください。木を伐採する際に、作業者または周囲いる人が重傷を負う可能性があります。

13. チェーンソーに詰まった材料を除去するとき、保管または保守するときは、すべての指示に従ってください。スイッチがオフになっており、バッテリー パックが取り外されていることを確認してください。詰まった材料を取り除いているときや修理中にマシンが予期せず始動すると、重大な人的損傷を引き起こす場合があります。

14. キックバックの原因とオペレーターによる防止策。キックバックは、ガイドバーの頭または先端が物体に接触したとき、または切断時に木材が閉じてソーチェーンが挟まったときに発生することがあります。

    場合によっては、先端が接触すると突然の反力が発生し、ガイド バーがオペレータの方向へ跳ね返ることがあります。

    ガイドバーの上部に沿ってソーチェーンが挟まれると、ガイドバーが作業者の方へ急速に押し戻される場合があります。

    どちらの反応も、のこぎりの制御を失わせる原因となり、重大な傷害につながる可能性があります。のこぎりに組み込まれている安全装置だけに頼らないでください。チェーンソーを使用する際は、切断作業中に事故や怪我が起きないように、いくつかの予防措置を講じる必要があります。

    キックバックはチェーンソーの誤用や不適切な操作手順または使用状況によって発生するもので、以下に示す適切な予防措置を講じることで回避することができます：

    1. チェーンソーのハンドルを親指と他の指で包み込むように握り、両手でチェーンソーを持ち、キックバックの力に抵抗できるように体と腕の位置を調整します。適切な予防措置を講じれば、キックバック力は作業者によってコントロール可能です。チェーンソーを放さないでください。

    2. 手を伸ばしすぎたり、肩の高さより上で切ったりしないでください。これにより、意図しない先端の接触を防ぎ、予期しない状況が起きてもチェーンソーをより適切に制御できるようになります。

    3. メーカーが指定した交換用ガイドバーとソーチェーンのみを使ってください。ガイドバーやソーチェーンの交換が適切に行われないと、チェーンの破損やキックバックが発生する場合があります。

    4. ソーチェーンの研磨およびメンテナンスについては、製造元の手順に従ってください。深度ゲージの高さを下げると、キックバックが増加する可能性があります。

これらを保存してください

説明書

Important: バーとチェーンオイル（別売）のみを使ってください。

チェーンソーにバーとチェーンオイルを充填する。オイルレベルのチェックとバーとチェーンオイルの補充参照。

Toro承認済みのアタッチメントおよびアクセサリをマシンと一緒に使って、その機能を強化および拡張することができます。承認済みのアタッチメントとアクセサリのリストについては、認定サービス ディーラーまたはToro認定販売店にお問い合わせいただくか、www.Toro.com にアクセスしてください。

マシンの最適なパフォーマンスと継続的な安全認証を維持するには、Toro純正の交換部品とアクセサリのみを使ってください。他社製の交換部品やアクセサリは危険な場合があります。

チェーンソーを使う前に、次の手順に従ってください：

• チェーンの張りをチェックする。チェーンの張りを調整するを参照してください。

• チェーンソーの部品を清掃し、過度の摩耗や損傷がないかチェックし、必要に応じて交換する。ガイドバー、チェーン、ドライブスプロケットのメンテナンスを参照してください。

• チェーンの鋭さや損傷をチェックし、必要に応じて研ぐか交換する。チェーンの研磨を参照してください。

• オイルレベルをチェックする。オイルレベルのチェックとバーとチェーンオイルの補充を参照してください。

• チェーンブレーキをチェックする。チェーンブレーキのチェックを参照してください。

• チェーンソーに損傷がないか、全体的な外観や性能をチェックする。スイッチがスムーズに動くか、通気口やハンドルがきれいか、バーが曲がったり損傷したりしていないか確認する。

1. チェーンソーの通気口にほこりやごみが詰まらないようにする（図 6）。



   図 6

   1. サイドベント
   2. ボトムベント

2. チェーンソーを水平な場所にセットしてください。

3. バッテリーパックの舌部をチェーンソーのバッテリーキャビティに合わせる（図 7）。



   図 7

4. バッテリーパックが所定の位置に固定されるまで、バッテリーパックをバッテリーキャビティに押し込む。

5. チェーンから保護カバーを取り外す。

6. チェーンブレーキが作動位置にあることを確認する（図 8）。



   図 8

   1. チェーンブレーキ（作動位置）
   2. チェーンブレーキ（停止位置）

7. 左手でフロントハンドル、右手でリアハンドルを握り、トリガーロックを押してからトリガーを引く（図 9）。



   図 9

   1. フロントハンドル
   2. チェーンブレーキ
   3. トリガーロック
   4. トリガー
   5. リアハンドル

チェーンソーを停止するには、トリガーを放します。

チェーンソーを使用していないときや、チェーンソーを作業エリアへ移動しているときは、チェーンブレーキを停止位置（図 8）に動かし、バッテリーパックを取り外してください。

キックバックには次の2つの種類があります：

• チェーンソーの先端またはバーの上部のチェーンが物体に接触したときに生じる、チェーンソーの急激な上向きの動き。

• チェーンソーの先端またはバーの上部のチェーンが切断対象物に挟まれるときに生じる、チェーンソーの急激な後ろ向きの動き。

図 10はキックバックを防ぐために物体との接触を避けるためのバーの領域を示します。

図 10

1. キックバックエリア（ノーズ、バーの上部）
2. ノーズ

1. 図 11図に示すように、左手で前ハンドル、右手で後ハンドルを持ち、チェーンソーを両手で握ります。

   Important: 反動を抑えるために、左腕をまっすぐに伸ばし、肘をロックします。



   図 11

2. 切断する木材の前の堅くて平らな地面の上に立ちます。

3. チェーンソーの左側に立ち、チェーンと一直線にならないようにし、切断中にバランスが取れて安定した足場を確保します。

   Important: 切断している木材の上に立たないでください。

4. 切断する予定の木材のみを切断するようにしてください。切断中にチェーンソーが地面、他の丸太、またはその他の物体に接触しないようにしてください。

5. 切断を開始する前に、チェーンソーが全速力で回転するようにしてください。

6. ガイドバーの後ろ側、バッキングティースの近くで木材を切ります。チェーンソーを木材に軽く押し当て、チェーンソーの重さで切断します。

   Note: バッキングティース（図 12）を使って軽い圧力をかけることもできます。



   図 12

   1. バッキングティース

7. チェーンソーに一定の圧力をかけ、真直ぐに切断し、切断の終わり近くでのみ圧力を緩めます。

1. 図 11図のようにチェーンソーを握ります。

2. 小さな枝を切断するときは、切断する枝に軽く圧力をかけます。

3. 大きな枝を切断するときは、浅い下切りをしてから枝の上側から切り込みを入れます。

   1. 幹から約15 cm離れた枝の下側から切り取ります。枝の3分の1を切ります。

   2. 枝のさらに外側、上から5.0～10.0 cmほど切り込みます。枝が落ちるまで切ります。

   3. 枝の付け根の部分で枝の切り口を切断します（図 13）。

      Important: 枝を幹の根元より下で切ったり、幹まで切り込んだり、大きな枝の切り株を残したりしないでください。木に損傷を与えます。



      図 13

      1. 最初のリリーフアンダーカット
      2. セカンドスルーカット
      3. 枝の切り口を取り除くための最終剪定
      4. 枝の付け根（幹から枝に移行する部分）

木を伐採するときの作業者の適切な姿勢は図 14に示されています。

図 14

1. 木が倒れる方向を確認します。次の変数を考慮に入れてください。

   • 風向き

   • 木の片側にある太い枝

   • 木の自然な傾き（もしあれば）

2. 危険なエリアから退避するための明確で安全な退避経路を確認します。図 15を参照してください。



   図 15

   1. 退避経路（落下予定方向と反対の45°の角度）
   2. 落下予定方向
   3. 危険なエリア

3. （図 11）図のようにチェーンソーを握ります。

4. 最初の切り込みは、木を倒したい側に木の直径の3分の1のところまで入れます（図 16）。

   Note: この切り込みを入れることで、次のカット中にチェーンソーが挟まれるのを防ぎます。



   図 16

   1. ファーストカット
   2. セカンドカット
   3. ヒンジ
   4. バックカット

5. ファーストカットから5 cm以上離してセカンドカットの切り込みを入れ、ノッチを形成します（図 16）。

   Important: ファーストカットとセカンドカットが同じ点で交わり、きれいなノッチが形成されるようにします。

6. ノッチの反対側から、図 16図のようにノッチの底より 5 cm ほど高い位置でバックカットを行います。

   Important: サードカットは、ノッチから2.5～5.0 cm のところで止め、切り込みの間にヒンジを形成します（図 16）。これにより、木が間違った方向に倒れたり、倒れるときにねじれたりすることがなくなります。

   Note: バックカットがヒンジ（図 16）に近づくと、木は倒れ始めます。

7. 木が倒れ始めたら、チェーンソーを外し、電源を切って置き、手順2で確認した経路に沿って後退します。

   Important: 木が望ましくない方向に倒れ始めた場合は、すぐに切断を中止し、チェーンソーの電源を切り、チェーンソーを置き、非金属製のくさびを使ってバックカット切り口を開き、木を望ましい方向に押し出します。

1. 図 11図のようにチェーンソーを握ります。

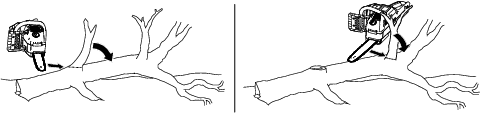

2. 木の根元から先端に向かって、地面に対して木の重量を支えていない小さな枝を切り落とします（図 17）。

3. 木の重量を支えている太い枝は、鋸刃が挟まれないように下から上に向かって切ります（図 18）。



   図 17



   図 18

丸太を玉切りするときは、丸太が支えられている場所と丸太のどこに荷重がかかっているかに注意してください。丸太の端が落ちたときにガイドバーが挟まれないように丸太を切ります。

Important: チェーンソーが切断中に挟まれた場合は、モーターを作動させて解こうとしないでください。のこぎりの電源を切り、バッテリーを取り外し、くさびを使って切り口をこじ開けてのこぎりを解放します。

倒れた木の枝を切ったり、丸太を所定の長さに切ったりする場合は、丸太を地面から離して支えてください（できれば鋸で支えてください）。

• 丸太が両端で支えられ、中央で支えられていない場合、荷重は丸太の中央にかかります。

  • 上側から始めて、丸太の約3分の1を切ります（図 19A）。

  • ファーストカットに合わせて、下側から セカンドカットの切り込みを入れます（図 19B）。これにより、鋸が丸太に挟まれることがなくなります。



  図 19

• 丸太が片側で支えられている場合、荷重は丸太の自由端にかかります。

  • 下側から始めて、丸太の約3分の1を切ります。

  • ファーストカットに合わせて、上側から セカンドカットの切り込みを入れます。これにより、鋸が丸太に挟まれることがなくなります。

• 丸太が全長にわたって地面に置かれており、どの箇所にも重い荷重がかかっていない場合は、丸太を上から完全に切り抜きます。

• 丸太が斜面上にある場合は、必ず丸太の上り側に立ちます（図 20）。



  図 20

  1. 斜面の方向

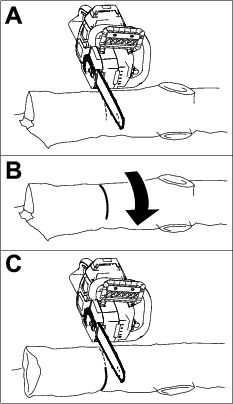

• 丸太の全長が平らな地面で支えられている場合、上部から直径の3分の1を切り込み、丸太を転がして最初の切り込みと合うように別の切り込みを入れます（図 21）。



  図 21

1. チェーンソーを水平な場所にセットしてください。

2. バッテリーパックの舌部をチェーンソーのバッテリーキャビティに合わせる（図 22）。



   図 22

3. バッテリーパックが所定の位置に固定されるまで、バッテリーパックをバッテリーキャビティに押し込む。

1. チェーンソーを水平な場所に置いてください。

2. ラッチを押し下げて、バッテリーパックをキャビティから取り外します。



   図 23

   1. ラッチ

Important: バーとチェーンオイル（別売）のみを使ってください。

1. チェーンソーの電源を切り、バッテリーパックを取り外します。バッテリーパックの取り外しを参照してください。

2. ウインドウからオイルレベルをチェックする。オイルがウィンドウまで達しない場合は、必要に応じてバーとチェーンオイルを補充します（図 24）。



   図 24

   1. オイルウインドウ
   2. オイルキャップ

3. オイルキャップを上に向けてチェーンソーを平らな面に置きます。

4. 燃料タンクのキャップ周りを清掃します（図 24）。

   Note: デブリや木片がオイルタンクに入らないようにしてください。

5. オイルキャップタブの蝶ナットタブを広げてキャップを外し、バーとチェーンオイルをチェーンソーに注ぎ、タンクにオイルが満たされるまで続けます（図 24）。

   Important: チェーンソーに充填ネックの底より高くオイルを充填しないでください。

6. こぼれたオイルを拭き取り、オイルキャップを締めて、蝶ナットのタブを畳みます。

7. オイルがチェーンに流れていることを確認します。バーとチェーンオイルの流れのチェックを参照してください。

1. チェーンブレーキを停止位置まで前方に動かしてチェーンブレーキを作動させます（図 25）。



   図 25

   1. チェーンブレーキ（作動位置）
   2. チェーンブレーキ（停止位置）

2. チェーンソーの動作をテストする準備をします。チェーンソーを使う前を参照してください。

3. チェーンソーを始動してみます。始動する場合は、チェーンソーを正規サービスディーラーに持ち込んで修理してもらってください。

4. チェーンブレーキを作動位置まで後方に動かしてチェーンブレーキを解除します（図 25）。

1. チェーンソーを使う準備をします。チェーンソーを使う前を参照してください。

2. オイルがチェーンに流れていることを確認するには、チェーンソーの先端を紙、段ボール、切り株などの表面から数インチ離してチェーンソーを動かします。表面にオイルが薄く噴射されているのが見えるはずです（図 26）。



   図 26

   1. チェーンソーを表面から数インチ離して動かします。
   2. オイルが流れているとチェーンから飛散して蓄積してしまいます。

3. オイルが出ていない場合は、タンク内にオイルが入っているか、およびサイドカバーの下の領域がきれいかどうかを確認してください。オイルレベルのチェックとバーとチェーンオイルの補充およびガイドバー、チェーン、ドライブスプロケットのメンテナンスを参照してください。

チェーンが適切に張られるようにしてください。

チェーンが緩んでいると、ドライブスプロケットとガイドバーの寿命が短くなり、チェーンが外れる原因となる場合があります。

チェーンを締めすぎると、ガイドバーとチェーンが過熱して急速に摩耗し、モーターが焼きついたりチェーンが破損したりする場合があります。

手袋をはめた手でガイドバーに沿ってチェーンをスムーズに引っ張ることができたら、チェーンの張力は適切です。チェーンはガイドバーの下端に接触したままにするのが望ましいです。

また新しいチェーンの場合、数回切断した後に張りを確認してください。通常、新しいチェーンは伸びるため、数回切断すると調整が必要になります。

1. チェーンソーを水平な場所に置き、バッテリーパックを取り外します。 バッテリーパックの取り外しを参照してください。

2. チェーンソーが冷えるのを待ちます。

   Important: 熱いままのチェーンを張らないでください。冷えると縮んで、張りが強すぎる可能性があります。

3. ガイドバーに曲がりや損傷がないか点検し、必要に応じて交換します。

4. チェーンブレーキが作動位置にあることを確認する（図 25）。

5. オンボードマルチツールを使って、サイドカバーの固定ナットを緩めますが、取り外さないでください（図 28）。

6. ガイドバーの先端を持ちます（図 27）。



   図 27

7. オンボードマルチツールを使ってチェーンの張りを調整し、キャプティブナットを締めてサイドカバーをチェーンソーに固定します（図 28）。

   • チェーンを締めるには、チェーン張りネジを時計回りに回します（図 27）。

   • チェーンを緩めるには、チェーン張りネジを反時計回りに回します。

   チェーンがガイドバーの下端に接触するまでチェーンの張りを調整し、ガイドバーの下端からチェーンを引き離してみます。適切に調整されたチェーンは、ガイドバーから3.2～6.4 mmしか引き離すことができず、手を放すと元に戻ります。

   チェーンの張りが適切でない場合は、サイドカバーを緩めて手順5～8を繰り返します。

8. 手でチェーンをガイドバーの周りに引っ張りときは手袋を着用します。適切に張られたチェーンはスムーズに動き、ガイドバーの下端と接触したままにするのが望ましいです。

9. チェーンの張りを再度チェックし、必要に応じてこの手順を繰り返します。

1. チェーンソーを水平な場所に置き、バッテリーパックを取り外します。 バッテリーパックの取り外しを参照してください。

2. カバーを固定している2つのキャプティブナットを緩めて、サイドカバーを取り外します（図 28）。

   Note: キャプティブナットはサイドカバーから離れないので、カバーを取り外せるまで緩めます。



   図 28

   1. カバー
   2. キャプティブナット
   3. チェーン張りネジ
   4. マルチツール

3. チェーン締め付けネジを反時計回りに回してチェーンを緩めます（図 28）。

4. チェーンをガイドバーから分離し、脇に置きます。

5. クリップとドライブスプロケットをチェーンソーから取り外します（図 29）。

6. サイドカバーの下の領域からデブリを取り除きます。

7. ドライブスプロケットを点検し、過度に摩耗または損傷している場合は交換します。

8. ドライブスプロケットとクリップを取り付けます。

9. オイル出口（図 29）にゴミがないか確認し、必要に応じて清掃します。



   図 29

   1. ドライブスプロケット
   2. クリップ
   3. オイル出口

10. ガイドバーとチェーンを清掃します。ワイヤーまたは小さなマイナスドライバーを使って、前端のスプロケットから始めて後方に向かって、ガイドバーの端に沿った溝から汚れやデブリを取り除きます。

    チェーンソーのオイル出口に沿ったバーのオイルチャンネルが清潔で、オイルがチェーンに自由に流れるようにします（図 30）。



    図 30

    ガイドバーの内部セクションを表示

    1. オイル出口に接続するこのチャネルが汚れていないようにしてください。
    2. バースプロケットがきれいで、自由に回転できるようにします。

11. ガイドバーとチェーンを点検します。バーが曲がっていたり、溝が破損していたり​​、前端のスプロケットが自由に回転しない場合は、ガイドバーを交換します。チェーンが過度に摩耗または損傷している場合は、チェーンを交換します。

12. ガイドバーとチェーンを取り付けます。ガイドバーとチェーンの取り付けを参照してください。

13. オイルがチェーンに流れていることを確認します。バーとチェーンオイルの流れのチェックを参照してください。

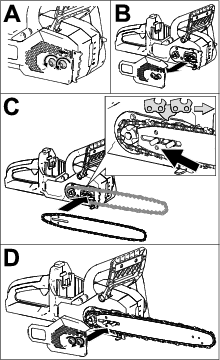

1. サイドカバーがマシンに取り付けられている場合は、サイドカバーをマシンに固定している2つのキャプティブナットを緩めて取り外します（図 31Aと図 31B）。

2. チェーンソーのサイドカバーの図（図 31C）に示すように、ガイドバーの上部にあるチェーンの歯の切断面が前を向くように、チェーンをガイドバーの前端にあるドライブスプロケットの周りに配置します。



   図 31

3. チェーンをガイドバーの周りに通し、チェーンの歯をバーの溝に合わせます。

   Note: 新しいチェーンを取り付ける場合は、不均一な摩耗を避けるためにガイドバーを反転してください。

4. チェーンの開いたループ（ガイドバー上ではなく）をチェーンソーのドライブスプロケットの周りに配置し、図 31Cに示すように、ガイドバーと配置されたたチェーンをチェーンソーに取り付けます。

   Important: チェーン調整スタッドが図 31Cの矢印で示す穴に挿入されるようにします。スタッドをガイドバーの穴に合わせるには、チェーン張力調整ノブを回す必要がある場合があります。

5. サイドカバーを取り付けますが、キャプティブナットを完全に締めないでください（図 31D）。

6. チェーンの張りを調整する。チェーンの張りを調整するを参照してください。

鋭いチェーンにより、切断性能が向上し、バッテリー寿命が長くなります。

チェーンを木材に無理やり押し付けなければ切断できない場合、または完全な木材チップではなくおがくずが生成される場合は、チェーンを研ぐか交換する必要があります。

認定サービスディーラーに連絡してチェーンの研磨または交換を依頼してください。

チェーンソーの修理が必要な場合は、認定サービスディーラーにツールをお持ちください。
