带 ROPS 套件的顶篷

Workman® GTX 多功能工作车

Model No. 07169-Serial No. 400000000 and Up

安全

防翻滚保护架（ROPS）安全

  • 切勿从机器上卸下 ROPS。

  • 确保安全带已连接，且在紧急状况下可以迅速解开。

  • 仔细检查是否有头顶障碍物，且不要触碰到它们。

  • 定期全面检查 ROPS 是否受损，并保持所有安装紧固件都处于拧紧状态，使 ROPS 始终处于安全操作状态之下。

  • 更换受损的 ROPS。切勿修理或修改 ROPS。

  • ROPS 是一种一体式安全设备。

  • 应始终佩戴安全带。

安全和指示标签

Graphic

任何潜在危险区附近均贴有操作员清晰可见的安全标贴和说明。更换受损或丢失的标贴。
decal136-6314

136-6314

  1. 警告——阅读操作员手册；佩戴安全带，并避免机器翻倒。
  2. 警告——切勿修理或修改 ROPS。

安装

准备机器

  1. 将机器停在水平地面上。

  2. 接合驻车刹车。

  3. 关闭机器并拔下钥匙。

    g038447

    图 1

卸下座椅组件

对于配备斗式座椅的机型。

  1. 将座椅组件向前推到升起位置。

  2. 将座椅组件滑出到销钉的一侧，向上提出座椅组件（图 2）。

    g190187

    图 2

    1. 销

对于配备长条座椅的机型。

提起长条座椅。

g581961

图 3

卸下把手

从左、右把手上拧下 3 个凸缘螺栓（5/16 x ¾ 英寸）和 3 个凸缘螺母（5/16 英寸），然后卸下把手（图 5和图 4）。

g036760

图 4

图中所示为左把手

  1. 左把手
  2. 凸缘螺栓（5/16 x ¾ 英寸)
  3. 凸缘螺母（5/16 英寸）
g036761

图 5

图中所示为右把手

  1. 右扶手
  2. 凸缘螺栓（5/16 x ¾ 英寸)
  3. 凸缘螺母（5/16 英寸）

拆卸侧板

适用于电动机器

  1. 使用服务断开开关断开电池；请参阅机器操作员手册。

  2. 使用 T30 套筒扳手，从左侧板上卸下 10 个梅花头螺丝（M6 x 22mm），然后取下左侧板（图 6）。

    g581902

    图 6

    1. 左侧面板
    2. 梅花头螺丝（M6 x 22mm）

  3. 使用 T30 套筒扳手，从右侧板上卸下 6 个梅花头螺丝（M6 x 22mm），然后取下右侧板（图 7）。

    g581901

    图 7

    1. 梅花头螺丝（M6 x 22mm）
    2. 右侧面板

适用于汽油机器

  1. 从油箱上断开燃油泵管线、通气管和燃油管线（图 8）。

    危险

    在特定条件下，燃油极为易燃易爆。燃油起火或爆炸会灼伤您和他人，而且还会造成财产损失。

    • 发动机冷却下来后，将燃油排出油箱。请在室外开阔区域排油。擦干净溢出的燃油。

    • 处理燃油时切勿吸烟，而且要远离明火或燃油烟气容易被火花点燃的场所。

  2. 使用 T30 套筒扳手，卸下将压紧装置固定至左侧板的 2 个梅花头螺丝（M6 x 22mm），然后取下压紧装置（图 8）。

  3. 卸下将油箱固定至油箱托盘的凸缘螺栓 (5/16 x 3/4 英寸)，并卸下油箱（图 8）。

    g581940

    图 8

    图中所示为左侧（顶视图）

    1. 凸缘螺栓（5/16 x ¾ 英寸)
    2. 燃油泵管线
    3. 通气管
    4. 压紧装置
    5. 梅花头螺丝（M6 x 22mm）
    6. 燃油管线
    7. 油箱

  4. 使用 T30 套筒扳手，从左侧板上卸下 6 个梅花头螺丝（M6 x 22mm），然后取下左侧板（图 9）。

    g199036

    图 9

    图中所示为左侧（顶视图）

    1. 侧板
    2. 梅花头螺丝（M6.0 x 22mm）

  5. 如图 10所示，先后从电池上断开负极 (–) 接线和正极 (+) 接线。

    g034125

    图 10

    图中所示为右侧（顶视图）

    1. 螺母
    2. 正极 (+) 电池接线
    3. 螺栓
    4. 负极 (–) 电池接线

  6. 卸下将电池托盘固定到机架上的 2 个凸缘头螺栓（5/16 x 3/4 英寸），并使用 T30 套筒扳手卸下固定右侧板的 4 个梅花头螺丝（M6 x 22mm），然后取下右侧板（图 11）。

    Note: 如图 11所示，电池与右侧板一块脱离。

    g033999

    图 11

    图中所示为右侧（顶视图）

    1. 凸缘头螺栓（5/16 x ¾ 英寸）
    2. 梅花头螺丝（M6.0 x 22mm）
    3. 右侧面板

拆卸橡胶盖

卸下各个橡胶盖上的 10 个塑料铆钉和扎带，然后取下橡胶盖（图 12）。

g217566

图 12

图中所示为左侧

  1. 塑料铆钉（10 个）
  2. 橡胶盖
  3. 扎带

切割橡胶盖

使用如图 13所示的测量值切割橡胶盖。

Note: 橡胶盖上的切口可提供安装 ROPS 支架的空间。

g217562

图 13

  1. 切口的位置

安装橡胶盖

此程序中需要的物件：

扎带2
塑料铆钉4

用之前卸下的 10 个塑料铆钉和扎带安装各个橡胶盖（图 14）。

如果之前卸下的铆钉损坏或丢失，请使用随此套件提供的铆钉进行更换。

g217602

图 14

图中所示为左侧

  1. 塑料铆钉（10 个）
  2. 橡胶盖
  3. 扎带

修剪侧面板

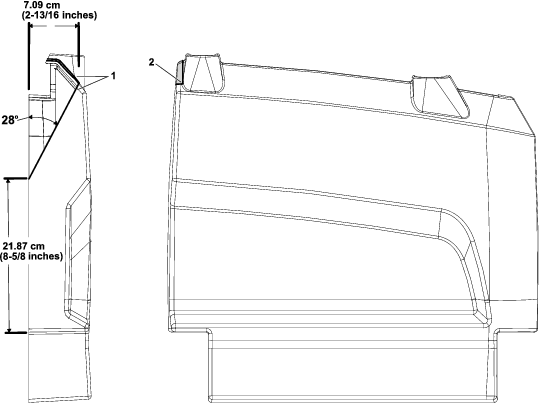

使用如图 15所示的测量值修剪侧面板。

g217567

图 15

  1. 修剪此线路
  2. 修剪此角

安装 ROPS 支架

此程序中需要的物件：

左 ROPS 支架1
右 ROPS 支架1
凸缘头螺栓（½ x 3 英寸）6
扁平垫圈（½ 英寸）10
锁紧螺母（½ 英寸）6

  1. 如图 16所示，用 3 个凸缘头螺栓（½ x 3 英寸）、5 个扁平垫圈（½ 英寸）和 3 个锁紧螺母（½ 英寸）安装 ROPS 支架。

    Note: 如图 16所示，确保将 2 个扁平垫圈安装到外侧。

    g217601

    图 16

    图中所示为左侧

    1. 扁平垫圈（½ 英寸）
    2. 锁紧螺母（½ 英寸）
    3. 凸缘头螺栓（½ x 3 英寸）
    4. ROPS 支架

  2. 上紧 3 个凸缘头螺栓（½ x 3 英寸）扭矩至 94～108N∙m。

  3. 在另一侧重复此步骤。

安装翻车保护杆

此程序中需要的物件：

翻车保护杆1
凸缘头螺栓（½ x 3½ 英寸）4
锁紧螺母（½ 英寸）4

Note: 使用辅助工具，帮助您把翻车保护杆提升到位。

  1. 如图 17所示，用 2 个凸缘头螺栓（½ x 3½ 英寸）和 2 个锁紧螺母（½ 英寸）将翻车保护杆的一侧固定到 ROPS 支架上。

    g217565

    图 17

    图中所示为左侧

    1. 翻车保护杆
    2. 锁紧螺母（½ 英寸）
    3. ROPS 支架
    4. 凸缘头螺栓（½ x 3½ 英寸）

  2. 上紧 2 个凸缘头螺栓（½ x 3½ 英寸）扭矩至 94～108N∙m。

  3. 在另一侧重复此步骤。

安装侧面板

适用于电动机器

  1. 如 图 6所示，用之前卸下的 10 个螺丝安装左侧板。

  2. 如 图 7所示，用之前卸下的 6 个螺丝安装右侧板。

  3. 打开服务断开开关重新连接电池；请参阅机器操作员手册。

适用于汽油机器

  1. 如图 9和图 11 所示，用之前卸下的梅花头螺丝（M60 x 22mm）安装两个侧板。

  2. 如图 11所示，用之前卸下的 2 个凸缘头螺栓（5/16 x ¾ 英寸）将电池基座固定到右侧。

  3. 用螺栓和螺母将正极（+）电池接线连接到电池（图 10）。

  4. 用螺栓和螺母将负极（-）电池接线连接到电池（图 10）。

  5. 用之前卸下的凸缘螺栓将油箱固定到油箱托盘上（图 8）。

  6. 用之前卸下的 2 个螺丝将压紧装置固定到左侧面板（图 8）。

  7. 将通气管和燃油管线连接至油箱（图 8）。

安装把手

分别在两侧用之前卸下的 3 个凸缘螺栓（5/16 x ¾ 英寸）和 3 个凸缘螺母（5/16 英寸）安装 2 个把手（图 4和图 5）。

安装安全带

此程序中需要的物件：

安全带2
座椅闩锁2
六角头螺栓（7/16 x 1 英寸）4
扁平垫圈（7/16 英寸）8
锁紧螺母 （7/16 英寸）4

  1. 如图 18所示，用凸缘头螺栓（7/16 x 1 英寸）、2 个扁平垫圈（7/16 英寸）和锁紧螺母（7/16 英寸）安装座椅闩锁。

    g204767

    图 18

    1. 六角头螺栓（7/16 x 1 英寸）
    2. 扁平垫圈（7/16 英寸）
    3. 座椅闩锁
    4. 锁紧螺母 （7/16 英寸）

  2. 上紧六角头螺栓（7/16 x 1 英寸）扭矩至 68～81N∙m。

  3. 重复步骤 1和 2，安装另一个座椅闩锁。

  4. 如图 19所示，用六角头螺栓（7/16 x 1 英寸）、2 个扁平垫圈（7/16 英寸）和锁紧螺母（7/16 英寸）安装安全带。

    g204766

    图 19

    1. 锁紧螺母 （7/16 英寸）
    2. 扁平垫圈（7/16 英寸）
    3. 安全带
    4. 六角头螺栓（7/16 x 1 英寸）

  5. 上紧六角头螺栓（7/16 x 1 英寸）扭矩至 68～81N∙m。

  6. 重复步骤 4和 5，安装另一个安全带。

安装座椅组件

将座椅组件滑到销上，放下座椅组件（图 20）。

g190186

图 20

安装 ROPS 延长件

此程序中需要的物件：

左风挡支撑1
右风挡支撑1
前支架1
后顶篷支架1
左前安装支架1
右前底座支架1
左后底座支架1
右后底座支架1
左后角撑板1
右后角撑板1
左前角撑板1
右前角撑板1
前交联1
交联管2
凸缘螺母（5/16 英寸）28
螺母（¼ 英寸）2
六角头凸缘螺栓（¼ x 1½ 英寸）2
托架螺栓（5/16 x 1¾ 英寸）16
六角凸缘螺栓（5/16 x 1 英寸）2
托架螺栓（5/16 x 2¾ 英寸）6
托架螺栓 （5/16 x 1 英寸）4

Note: 除非有特别说明，否则不要上紧任何紧固件。

  1. 使用图 21中所示的尺寸，在机器左右侧的底板外侧钻 2 个孔（5/16 英寸）。

    g219523

    图 21

  2. 使用图 22中所示的尺寸，在机器左右侧的脚踏板外侧钻 1 个孔（5/16 英寸）。

    g219522

    图 22

  3. 用 2 个六角凸缘螺栓（5/16 x 1 英寸）和 2 个螺母（5/16 英寸）将左、右风挡支撑的中间支架固定到机器上钻出的孔内（图 23）。

    g214689

    图 23

    1. 风挡支撑
    2. 六角凸缘螺栓（5/16 x 1 英寸）
    3. 螺母——仪表框架内侧（5/16 英寸）

  4. 用 4 个托架螺栓（5/16 x 1 英寸）和 4 个凸缘螺母（5/16 英寸）将左、右风挡支撑的下支架固定到您在步骤 1中钻出的孔内（图 24）。

    g036554

    图 24

    1. 托架螺栓 （5/16 x 1 英寸）
    2. 凸缘螺母（5/16 英寸）
    3. 风挡支撑下支架

  5. 使用 2 个托架螺栓（5/16 x 2¾ 英寸）和 2 个凸缘螺母（5/16 英寸），将后顶篷支架和后滤网固定到翻车保护杆上（图 25）。

    g217564

    图 25

    1. 托架螺栓（5/16 x 2¾ 英寸）
    2. 凸缘螺母（5/16 英寸）
    3. 后滤网
    4. 后顶篷支架

  6. 使用 4 个托架螺栓（5/16 x 2¾ 英寸）和 4 个螺母（5/16 英寸），将后安装支架和后角撑板固定到翻车保护杆上（图 26）。

    g217563

    图 26

    1. 后角撑板
    2. 后安装支架
    3. 托架螺栓（5/16 x 2¾ 英寸）
    4. 凸缘螺母（5/16 英寸）

  7. 如图 27所示，用 4 个托架螺栓（5/16 x 1¾ 英寸）和 4 个凸缘螺母（5/16 英寸）将交联管松松地安装到后安装支架和后角撑板上。

    g217641

    图 27

    1. 托架螺栓（5/16 x 1¾ 英寸）
    2. 前安装支架
    3. 角撑板
    4. 凸缘螺母（5/16 英寸）
    5. 后安装支架
    6. 交联管
    7. 风挡支撑

  8. 如图 27所示，用 8 个托架螺栓（5/16 x 1¾ 英寸）和 8 个凸缘螺母（5/16 英寸）将前安装支架和前角撑板松松地安装到交联管和风挡支撑上。

  9. 如图 28所示，用 4 个托架螺栓（5/16 x 1¾ 英寸）和 4 个凸缘螺母（5/16 英寸）将前交联松松地安装到前安装支架和角撑板上。

    g036759

    图 28

    1. 托架螺栓（5/16 x 3¼ 英寸）
    2. 凸缘螺母（5/16 英寸）
    3. 前交联

  10. 用 2 个六角头凸缘螺栓（¼ x 1½ 英寸）和 2 个螺母（¼英寸），将前支架固定到前交联上（图 29）。

    g214868

    图 29

    1. 前交联
    2. 前支架
    3. 螺母（¼ 英寸）
    4. 六角头凸缘螺栓（¼ x 1½ 英寸）

  11. 上紧所有松的紧固件。

安装顶篷

此程序中需要的物件：

遮阳篷1
夹子2
密封垫圈4
六角凸缘螺栓（¼ x 1 英寸）4
摩擦垫圈2
塑料垫圈4
凸缘轴套2

  1. 如图 30所示，用 2 个夹子、2 个密封垫圈和 2 个六角头螺栓（¼ x 1 英寸）将遮阳篷安装到前安装板上。

    Important: 安装之前，在六角凸缘螺栓上涂抹防松螺纹油。

    g035017

    图 30

    1. 六角凸缘螺栓（¼ x 1 英寸）
    2. 密封垫圈
    3. 遮阳篷
    4. 夹子
    5. 前安装板

  2. 用 2 个六角凸缘螺栓（¼ x 1 英寸）、2 个密封垫圈、2 个摩擦垫圈、4 个塑料垫圈和 2 个凸缘轴套将遮阳篷安装到后交联上（图 31）。

    Important: 安装之前，在六角凸缘螺栓上涂抹防松螺纹油。

    Important: 确保将塑料垫圈安装到遮阳篷的顶部和底部，因为这样可防止遮阳篷受损。

    g036571

    图 31

    1. 六角凸缘螺栓（¼ x 1 英寸）
    2. 密封垫圈
    3. 摩擦垫圈
    4. 塑料垫圈
    5. 凸缘轴套
    6. 后交联
