Üzembeállítás
Important: Használjon levegőszívó, lapos szórásképű fúvókákat a burkolt szórórúdkészlettel, hogy elkerülje a vegyszerek felhalmozódását a burkolaton a kijuttatás során. A részletekért tekintse meg a Toro fúvókatáblázatát.
Note: Szerelje fel a rugófeljavító készletet (cikksz.: 120-8508) a burkolt szórórúddal együtt.
A gép előkészítése
Vigyázat
Ha a kulcsot a gyújtáskapcsolóban hagyja, mások véletlenül beindíthatják a motort, és a közelben állók súlyos sérülését okozhatják.
A készlet felszerelése előtt vegye ki az indítókulcsot a gyújtáskapcsolóból.
Figyelmeztetés
A permetezőrendszerben használt vegyszerek mérgezőek, és veszélyesek lehetnek az Ön, a nézelődők, az állatok egészségére, illetve a növények, a talaj és egyéb vagyontárgyak épségére.
-
Figyelmesen olvassa el és kövesse a vegyszerekhez tartozó figyelmeztető címkéken és anyagbiztonsági adatlapokon (MSDS) szereplő információkat, és gondoskodjon saját védelméről a vegyszer gyártójának ajánlásai alapján. Gondoskodjon arról, hogy a vegyszerek használata során a lehető legkevesebb bőrfelület legyen kitéve. A vegyszerekkel való érintkezés elleni védelem érdekében viseljen megfelelő személyi védőfelszerelést (PPE), így az alábbiakat:
-
védőszemüveg és/vagy védőálarc
-
légzésvédő vagy szűrőmaszk
-
vegyszerálló védőkesztyű
-
gumicsizma vagy egyéb, jelentős védelmet biztosító lábbeli
-
hallásvédő eszköz
-
tiszta váltóruha, szappan és eldobható törülköző, olyan esetre, ha a vegyszer kifröccsenne.
-
-
A permetezőrendszeren végzett munkálatok előtt ellenőrizze, hogy a rendszer átesett-e a vegyszergyártó(k) ajánlásainak megfelelő háromszoros öblítésen és semlegesítésen, valamint hogy az egyes szelepeket el-, majd visszafordították-e 3 alkalommal.
-
Helyezze a gépet sík felületre.
-
Engedje le a külső szórórúdszakaszokat.
-
Húzza be a rögzítőféket.
-
Állítsa le a motort.
-
Vegye ki az indítókulcsot a gyújtáskapcsolóból.
A középső szórórúdfedél előkészítése (11 fúvókás egység)
Ehhez az eljáráshoz szükséges alkatrészek:
| 11 fúvóka, középső szórórúdfedél | 1 |
| Gumiburkolat | 1 |
| Merevítőlemez | 1 |
| Popszegecs (3/16 × ½") | 11 |
| Alátét (3/16") | 11 |
Note: A középső szórórúdfedél egyik oldala már fel van erősítve, így csak a másik oldalát kell felszerelni.
11 fúvókás szórórúdfedél csatlakoztatása 12 fúvókás szórórúdfedélhez
Ehhez az eljáráshoz szükséges alkatrészek:
| 12 fúvóka, középső szórórúdfedél | 1 |
| Popszegecs (3/16 × ½") | 22 |
| Alátét (3/16") | 22 |
| Gumiburkolat | 1 |
| Merevítőlemez | 1 |
-
Igazítsa össze a 11 fúvókás szórórúdfedél és a 12 fúvókás szórórúdfedélhez rögzített merevítőlemez furatait (Ábra 5).
Note: A merevítőlemez popszegecsekkel van a 12 fúvókás szórórúdhoz rögzítve.
-
Szereljen be 11 popszegecset (3/16 × ½") alátéttel (3/16") együtt a merevítőlemezbe, hogy a 11 fúvókás szórórúdfedelet a 12 fúvókáshoz rögzítse (Ábra 6).
-
11 popszegecs (3/16 × ½") és alátét (3/16") segítségével szerelje fel a gumiborítást és a megerősítő lemezt (a 11-es fúvókafedélről) a 12-es fúvókafedélre (Ábra 7).
A középső szórórúdtartó konzolok és a fedél felszerelése
Ehhez az eljáráshoz szükséges alkatrészek:
| Középső szórórúdtartó (2014-es és korábbi modellek) | 2 |
| Szórórúd-szerelőlap | 2 |
| U-anya | 8 |
| Hatlapfejű csavar (⅜ × 1¼") | 8 |
| Modell/sorozatszám matrica | 1 |
| Szabályozási matrica (119-4986) | 1 |
| Peremes anya (⅜") | 8 |
| Alátétlemez | 4 |
| Hatlapfejű csavar (5/16 × 1¼") | 8 |
| Középső szórórúdtartó (2015-ös és újabb modellek) | 4 |
Rögzítse a modell/sorozatszám matricát és a szabályozási matricát a középső szórórúdtartó konzolok egyikére a Ábra 8 szerint.
Note: A matricák felragasztása előtt tisztítsa meg a ragasztási területet, gondoskodjon arról, hogy az mentes legyen a szennyeződéstől, zsírtól és idegen anyagtól.
2014-es és korábbi modellek:
-
Szerelje fel mind a két középső konzolt és a szórórúd-szerelőlapot a szórórúd közepére 2 hatlapfejű csavar (⅜ × 1¼") és 2 peremes anya (⅜") segítségével a Ábra 8 szerint.
Note: Ha a készletet permetezőgépre szereli, használja a középső konzolon lévő furatokat a készletnek a géphez való rögzítéséhez. Ha a készletet járműre szereli, használja a szórórúd-szerelőlap furatait a készletnek a járműre való rögzítéséhez.
-
Szerelje fel a középső burkolatot a középső szórórúdtartókra 4 U-anya, 2 alátétlemez és 4 hatlapfejű csavar (5/16 × 1¼") segítségével a Ábra 8 szerint.
2015-ös és újabb modellek esetében:
Important: Ha 11 fúvókás szerelvényt szerel fel, csak 4 U-anyát, 4 hatlapfejű csavart (3/8 × 1¼"), 4 peremes anyát (⅜"), 2 alátétlemezt és 2 középső szórórúdtartót használjon fel.
-
Szerelje fel a középső burkolatot a tartóra 8 U-anya, 4 alátétlemez és 8 hatlapfejű csavar (5/16 × 1¼") segítségével a Ábra 9 szerint.
-
Szerelje fel mind a 4 középső szórórúdtartót és szórórúd-szerelőlapot a szórórúd közepére 4 hatlapfejű csavar (⅜ × 1¼") és 4 peremes anya (⅜") segítségével a Ábra 9 szerint.
A külső szórórúdfedelek felszerelése
Ehhez az eljáráshoz szükséges alkatrészek:
| Külső szórórúdfedél | 2 |
| Alátétlemez | 16 |
| U-anya | 12 |
| Hatlapfejű csavar (5/16 × 1¼") | 12 |
-
Irányítsa a permetezőfúvókákat mindkét külső szórórúdon egyenesen lefelé, hogy a szórórúd beférjen a külső szórórúdfedél nyílásaiba.
-

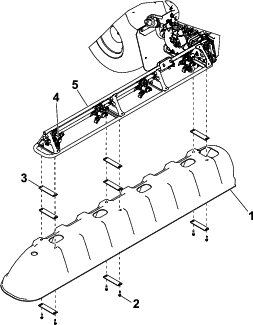

Szerelje fel az egyik külső szórórúdfedelet (Ábra 10) 8 alátétlemez, 6 hatlapfejű csavar (5/16 × 1¼") és 6 U-anya segítségével.
-
Ismételje meg a 2. lépést a másik külső szórórúdfedél felszereléséhez.
A leeresztőszelep tartókonzol felszerelése (2016-os és korábbi modellek)
Ehhez az eljáráshoz szükséges alkatrészek:
| Leeresztőszelep tartókonzol | 1 |
| Kapupántcsavar (5/16 × 1¼") | 2 |
| Peremes anya (5/16") | 3 |
-
Távolítsa el a 2 kapupántcsavart (5/16 × 1") és a 2 peremes önbiztosító anyát (5/16"), amelyek a sárvédőt és a sárfogót a sárvédő pánthoz (Ábra 11) rögzítik.
Note: A kapupántcsavart és az önbiztosító anyát selejtezze.
-

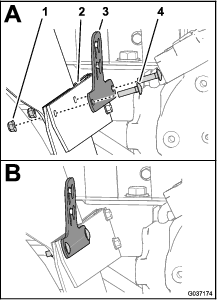

Igazítsa egymáshoz a leeresztőszelep tartókonzol, a sárvédő pánt, a sárvédőnek és a sárfogó furatait (Ábra 11).
-
Szerelje össze a szeleptartót, a sárvédő pántot, a sárfogót és a sárvédőt (Ábra 12) a 2 kapupántcsavar (5/16 × 1¼") és a 2 peremes önbiztosító anya (5/16") segítségével.
-
Húzza meg a kapupántcsavarokat és a peremes önbiztosító anyákat 20–25 Nm nyomatékkal.
A leeresztőszelep áthelyezése (2015-ös és korábbi modellek)
A leeresztőszelep áthelyezése (2016-os modellek)
A leeresztőszelep felszerelése a rögzítőkonzolokra (2016-os és korábbi modellek)
Ehhez az eljáráshoz szükséges alkatrészek:
| Peremes anya (5/16") | 2 |
| Peremes csavarok (5/16 × 1") | 2 |
-
Távolítsa el a 2 rögzítőgombot a leeresztőszelepről (Ábra 15 A).
-
Hajtsa rá a 2 peremes önbiztosító anyát (5/16") a 2 peremes csavarra (5/16 × 1") az ábra szerint (Ábra 15 B és C).
-
Szerelje be a peremes önbiztosító anyával ellátott peremes csavarokat a leeresztőszelepbe, és húzza meg őket csavarkulccsal (Ábra 15 D és E).
Note: A peremes önbiztosító anyák legyenek szorosan ráhúzva a leeresztőszelepre.
-

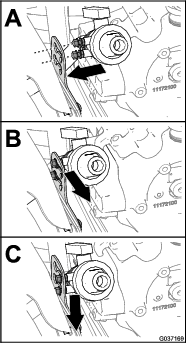

Igazítsa a leeresztőszelep önbiztosító anyáit a leeresztőszelep-konzol kulcslyuk alakú nyílásaihoz (Ábra 16 A).
-
Mozgassa a leeresztőszelepet kifelé és lefelé, hogy rögzítse a szelepet a konzolhoz (Ábra 16 B és C).
A szórórúdfedelek alatti szabad hely ellenőrzése
Ellenőrizze, hogy a külső szórórúdfedelek nem akadnak-e össze a középső szórórúdfedéllel, amikor a szórórudakat felhajtja és leereszti.
Note: Szereljen szükség szerint további alátétlemezeket a külső szórórúdfedelek és a külső szórórúdszakasz rácsos váza közé, ha növelni kell a fedelek közötti távolságot. Lásd: Ábra 10.
