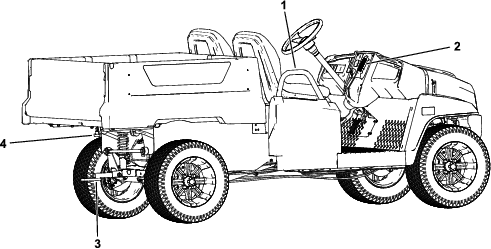

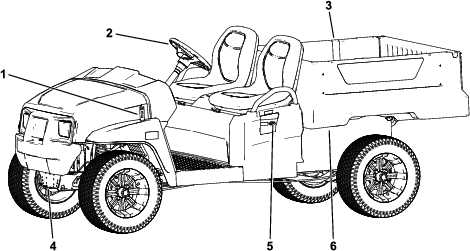

Workman® GTX Lithium haszonjármű

Mielőtt elkezdené a napi munkát a géppel, végezze el a minden használat előtti/napi ellenőrzéseket, amelyek felsorolásáért lásd: Napi karbantartási ellenőrzőlista.

Az első és hátsó gumiabroncsok előírt légnyomása: 1,65–2,07 bar

Important: Ne lépje túl a gumiabroncsok oldalfalán feltüntetett maximális levegőnyomást.

Note: A gumiabroncsokban szükséges levegőnyomást a szállítani kívánt rakománysúly határozza meg.

1. Ellenőrizze a légnyomást a gumiabroncsokban.

   • Használjon alacsonyabb levegőnyomást a gumiabroncsokban könnyebb rakománysúly esetében annak érdekében, hogy a talajt kevésbé tömörítse össze, a haladás simább legyen és a gumiabroncsok minimális nyomot hagyjanak a talajon.

   • Alkalmazzon magasabb légnyomást a gumiabroncsokban, ha nagyobb sebességgel kíván nagyobb rakománysúlyt szállítani.

2. Ha szükséges, levegő hozzáadásával vagy eltávolításával korrigálja a gumiabroncsokban a levegőnyomást.

Ábra 20

Az új gépre vonatkozó előírások szerint végezze el a bejáratást annak érdekében, hogy megfelelő teljesítményt és hosszú élettartamot tudjon biztosítani a gép számára.

• Ellenőrizze a fékfolyadékot.

• Kerülje el az erős fékezési helyzeteket az új gép bejáratásának első néhány órájában. Az új fékbetétek csak néhány órányi használat után nyújtanak optimális teljesítményt, ugyanis ennyi idő szükséges a bejáratásukhoz.

• A speciális, rövid futásidő utáni ellenőrzésekért lásd: .

• Ellenőrizze az első felfüggesztés helyzetét, és szükség esetén állítsa be; lásd: A kerék beállítása.

• Az akkumulátorok optimális teljesítménye és élettartama érdekében töltse fel az akkumulátorokat 100%-ra, amikor átveszi a készüléket.

Az akkumulátorrendszer töltöttségi szintjének meghatározásához tekintse át a kijelzőt; lásd: Kijelző.

Important: Ha egy lejtőn állítja le a gépet, az üzemi fékekkel állítsa meg a gépet, és húzza be a rögzítőféket, hogy a gépet a helyén tartsa. A motor túlmelegedését vagy az akkumulátorok lemerülését okozhatja, ha a gázpedállal lefullasztja a gépet az emelkedőn.

1. Vegye le a lábát a gázpedálról.

2. Lassan nyomja meg a fékpedált az üzemi fékek használatához, amíg a gép teljesen meg nem áll.

   Note: A féktávolság a gép terhelésétől és sebességétől függően változhat.

A plató megrakásakor és a gép üzemeltetésekor az alábbi irányelveket kövesse:

• Vegye figyelembe a gép teherbírását, és korlátozza a platón szállítandó rakomány tömegét a Műszaki adatok című részben, illetve gép megengedett össztömegét jelölő címkén leírtak szerint.

  Note: A rakománybesorolás csak a gép sík felületen való működtetésére vonatkozik.

• Csökkentse a platón szállított rakomány tömegét, ha a gépet emelkedőn vagy egyenetlen terepen üzemelteti.

• Csökkentse a szállított rakomány tömegét, ha az anyagok magasak (és magas súlyponttal rendelkeznek), mint például téglák, kertépítészeti faanyag vagy műtrágyazsákok. A lehető legalacsonyabban ossza el a rakományt, annak érdekében, hogy a rakomány ne gátolja a kilátást hátrafelé a gép működtetésekor.

• A platón a következők szerint tartsa a rakományokat középen:

  • Egyenletesen helyezze el a súlyt a platón oldalirányban.

    Important: A gép nagyobb eséllyel borul fel, ha a rakományt csak a plató egyik oldalára rakodja.

  • Egyenletesen helyezze el a súlyt a plató hosszirányban.

    Important: Elvesztheti az irányítást vagy a gép felborulását okozhatja, ha a rakományt a hátsó tengely mögé helyezi, és az első gumiabroncsok tapadása is csökken.

• Nagyon óvatosan járjon el, ha túlméretes rakományokat szállít a platón, különösen akkor, ha nem tudja központosítani a túlméretes rakomány tömegét a platón.

• Ahol lehetséges, hevederrel rögzítse a rakományt a platóhoz, hogy ne mozduljon el.

• Ha folyadékot szállít, óvatosan járjon el emelkedőn vagy lejtőn való haladáskor, hirtelen sebességváltozáskor vagy megálláskor, vagy ha egyenetlen felületen halad.

A plató kapacitása 0,28 m³. A platón – a gép terhelési besorolásának túllépése nélkül – elhelyezhető anyag mennyisége (térfogata) az anyag sűrűségétől függően nagymértékben változhat.

Tekintse át az alábbi táblázatot a különböző anyagokkal kapcsolatos terhelési határértékekért:

• Óvatosan járjon el a gép utánfutóra vagy teherjárműre történő felrakásakor vagy levételekor.

• A gép utánfutóra vagy teherjárműre történő felrakásakor használjon teljes szélességű rámpákat.

• Kösse le a gépet biztonságosan.

A gép rögzítési helyeiért lásd: Ábra 25 és Ábra 26.

Note: Úgy helyezze el a gépet pótkocsin, hogy gép eleje előre nézzen. Ha ez nem lehetséges, rögzítse a gép motorháztetőjét egy hevederrel a vázhoz, vagy szerelje le a motorháztetőt, és külön elhelyezve és rögzítve szállítsa, ellenkező esetben a motorháztetőt lefújhatja a menetszél szállítás közben.

Ábra 25

1. Vonóhorog és rögzítési pont (a gép eleje)

Ábra 26

1. Hátsó rögzítési pontok

Vészhelyzet esetén rövid távolságon vontathatja a gépet; ekkor azonban ne a normál használat szerint járjon el.

A gép vontatása kétszemélyes feladat. Ha a gépet jelentős távolságra kell mozgatni, teherautón vagy utánfutón kell szállítani; lásd: Pótkocsi vontatása.

1. Kapcsolja ki a gépet, és vegye ki a kulcsát.

   Important: Ha úgy vontatja a gépet, hogy az indítókulcs BE állásban van, az elektromos rendszer megsérülhet.

2. Rögzítse a vontatókötelet a gép vázának elején lévő horoghoz (Ábra 25).

3. Engedje ki a rögzítőféket.

A gép pótkocsik vontatására is alkalmas. A géphez vonóberendezések is elérhetők, a részletekért forduljon hivatalos Toro-forgalmazóhoz.

Rakomány szállításakor vagy pótkocsi vontatásakor ne terhelje túl a gépet vagy a pótkocsit. A gép vagy a pótkocsi túlterhelése gyenge teljesítményt vagy a fékek, a tengely, a motor, a váltómű, a kormányzás, a felfüggesztés, a karosszériaszerkezet vagy a gumiabroncsok károsodását okozhatja.

A pótkocsit mindig úgy rakodja meg, hogy a rakomány tömegének 60%-a a pótkocsi elejére kerüljön. Ez a pótkocsi megengedett össztömegének (GTW) körülbelül 10%-ával terheli meg a gép vonóhorgát.

A megfelelő fékezés és tapadás érdekében pótkocsi használatakor mindig rakodja meg a platót. Ne lépje túl a GTW vagy a GVW határértékeit.

Ne parkoljon pótkocsit vontató géppel lejtőn vagy emelkedőn. Ha mégis lejtőn vagy emelkedőn kell parkolnia, akkor húzza be a rögzítőféket és ékelje ki a pótkocsi gumiabroncsait.

Az USA Közlekedési Minisztériuma és a nemzetközi szállítmányozási hatóságok előírása, hogy a lítiumion-akkumulátorok szállítása speciális csomagolásban történjen, és csak engedéllyel rendelkező szállítmányozók szállítsák. Az USA területén az akkumulátor a gépbe – mint elektromos járműbe – beszerelve bizonyos szabályok betartásával szállítható. Érdeklődjön az USA Közlekedési Minisztériumánál vagy az országában illetékes állami testületnél az akkumulátorok vagy a beszerelt akkumulátorral rendelkező elektromos gép szállítására vonatkozó előírásokról.

Az akkumulátorok szállításával kapcsolatos további részletekért forduljon a helyi Toro-forgalmazóhoz.

1. Parkolja le a gépet sík talajon.

2. Húzza be a rögzítőféket.

3. Kapcsolja ki a gépet, és vegye ki a kulcsát.

4. Ürítse ki és emelje fel a platót.

Important: Amikor a gépet rutinszerű karbantartás és/vagy diagnosztika céljából járatja, ügyeljen arra, hogy a gép hátsó kerekei 25 mm-re elemelkedjenek a talajtól, és a hátsó tengely az emelőállványokra támaszkodjon.

• A gép elején lévő emelési pont a váz elején, a vonóhorog mögött található (Ábra 29).



  Ábra 29

  1. Első emelési pont

• A gép hátulján lévő emelési pont a tengelycsövek alatt található (Ábra 30).

Ábra 30

1. Hátsó emelési pontok

Az ülésegység felemeléséhez tolja előre az ülésegységet, amíg az fel nem fekszik a kormánykerékre (Ábra 32).

Az ülésegység leengedéséhez tolja hátra az ülésegységet, amíg az vissza nem áll eredeti helyzetébe (Ábra 32).

Ábra 32

1. Tolja előre az ülésegységet a felhajtott helyzetbe (Ábra 32).

2. Csúsztassa az ülésegységet oldalra, ki a csapokból, és emelje fel az ülésegységet (Ábra 33).



   Ábra 33

   1. Csapok

Csúsztassa rá az ülésegységet a csapokra, és engedje le az ülésegységet (Ábra 34).

Ábra 34

1. Csapok

1. Tolja előre az üléspárnát felhajtott helyzetbe.

2. Csúsztassa az üléspárnát oldalra, ki a csapokból, és emelje fel az üléspárnát (Ábra 35).



   Ábra 35

Csúsztassa rá az üléspárnát a csapokra, majd hajtsa le az üléspárnát (Ábra 36).

Ábra 36

Zsírra vonatkozó specifikáció: Mobilgrease XHP™-222

1. Húzza ki a tápkábelt az akkumulátortöltőből, ha az csatlakoztatva van.

2. Szerelje ki vagy fordítsa fel az ülésegységet.

3. Állítsa az akkumulátorleválasztó kapcsolót a kívánt helyzetbe, lásd: Ábra 44.

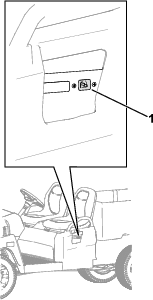

Ábra 44

1. Állítsa a főkapcsolót OFF (KI) helyzetbe a gép áramtalanításához.
2. A gép áram alá helyezéséhez fordítsa a főkapcsolót ON (BE) helyzetbe.

Note: A gép legalább 2 db lítiumion-akkumulátorral rendelkezik.

A lítiumion-akkumulátort a helyi és állami előírásokat betartva kell hulladékba helyezni vagy újrahasznosítani. Ha egy akkumulátor javításra szorulna, forduljon hivatalos Toro-forgalmazóhoz.

Ne nyissa fel az akkumulátort. Ha probléma van az akkumulátorral, forduljon a hivatalos Toro-forgalmazóhoz.

A lítiumion-akkumulátor annyi töltést hordoz, amennyivel a teljes élettartama során elvégezhető a szándékolt munka.

Az akkumulátorok maximális élettartama és kihasználhatósága érdekében kövesse az alábbi iránymutatást:

• Ne nyissa fel az akkumulátort.

• A gépet tárolja/parkolja le tiszta, száraz garázsban vagy tárolóterületen, közvetlen napfénytől, esőtől és nedves körülményektől távol. Ne tárolja olyan helyen, ahol a hőmérséklet meghaladja Az akkumulátorok szervizelése részben megadott tartományt. Az e tartományon kívüli hőmérséklet károsítja az akkumulátorokat. Tárolás során a magas hőmérséklet, különösen magas töltöttségi szintnél, csökkenti az akkumulátorok élettartamát.

• Ha a gépet 10 napnál tovább tárolja, legyen a gép hűvös és száraz helyen, ne érje napfény, eső és nedvesség.

• Csak akkor használja a világítást, ha szükséges.

Important: Minden elektromos javítást kizárólag hivatalos Toro-forgalmazó végezhet.

A sérülésektől és az időjárás viszontagságaitól való védelmen kívül a töltő kevés karbantartást igényel.

• Az akkumulátortöltő vezetékeket és akkumulátorházat minden használat után törölje át enyhén nedves törlőkendővel.

  Note: Ne tisztítsa le a dielektromos zsírt a sarukról.

• Csévélje tekercsbe a vezetékeket, ha nincsenek használatban.

• Vizsgálja át rendszeresen a vezetékeket sérülés szempontjából, szükség esetén cserélje le azokat a Toro által jóváhagyott alkatrészre.

A 12 V és 60 V feszültségű biztosítékok (Ábra 45) a védőburkolat alatt találhatók.

Ábra 45

1. Telematika tápellátása (5 A)
2. Riasztás (5 A)
3. Fényszórók (10 A)
4. USB (5 A)
5. DC-DC átalakító (20 A)
6. Fő rendszer, B+ (10 A)
7. Kijelző (5 A)
8. Kürt (20 A)

Az akkumulátortöltő (30 A) és a gép teljesítménye (200 A) biztosítékai (Ábra 46) a kivehető ülésegység alatt találhatók.

Ábra 46

1. A gép tápellátásának biztosítéka (200 A)
2. Akkumulátor-töltő biztosítéka (30 A)

1. Keresse kopás vagy sérülés jeleit a gumiabroncsokon és a keréktárcsákon.

   Note: A használat közbeni balesetek (például padkának ütközés) károsíthatják a gumiabroncsot vagy a keréktárcsát, illetve elállíthatják a kerékbeállítást, ezért minden baleset után ellenőrizze a gumiabroncsok állapotát.

2. Húzza meg a kerékanyákat 108–122 Nm nyomatékkal.

A kormánykerék középső helyzetéből (Ábra 49) fordítsa el a kormánykereket balra vagy jobbra. Ha a kormánykereket 13 mm-nél nagyobb mértékben elfordítja balra vagy jobbra, és a gumiabroncsok nem fordulnak el, ellenőrizze, hogy nem lazultak-e meg és nem sérültek-e meg a kormányzás és felfüggesztés következő alkatrészei:

• A kormánytengely és a kormánymű-fogasléc egység csatlakozása

  Important: Ellenőrizze a hajtótengely-tömítés állapotát és biztonságosságát (Ábra 50).

• Kormánymű-fogasléc egység összekötőrúdjai

Ábra 49

1. Kormánykerék középállásban
2. 13 mm-re a kormánykerék közepétől

Ábra 50

1. Hajtótengely-tömítés

1. Távolítsa el a közlőmű töltőnyílássapkáját (Ábra 54).

   Note: A folyadékszintnek szintben kell lennie a töltőnyílássapka aljával.



   Ábra 54

   1. Töltőnyílássapka

2. Ha a folyadékszint alacsony, távolítsa el a töltőnyílássapkát, és töltsön be a meghatározott folyadékból, amíg az túl nem csordul a nyíláson (Ábra 54).

3. Szerelje fel a töltőnyílássapkát, és húzza meg 20–27 Nm nyomatékkal.

Folyadék típusa: SAE 10W-30 (SJ API-specifikáció vagy magasabb)

Folyadékkapacitás: 0,66 l

1. Helyezzen egy felfogóedényt a közlőmű burkolata alá (Ábra 55).



   Ábra 55

   1. Közlőmű burkolata
   2. Csavarok

2. Távolítsa el a csavarokat a közlőmű burkolatáról, és ürítse le teljesen a folyadékot (Ábra 55).

   Note: Tartsa meg a közlőmű burkolatát és a csavarokat.

3. Szerelje vissza a közlőmű burkolatát a korábban kiszerelt csavarokkal, és húzza meg a csavarokat 22–32 Nm nyomatékkal.

4. Távolítsa el a közlőmű töltőnyílássapkáját, és töltse fel a közlőművet a meghatározott folyadékkal, amíg az túl nem csordul a töltőnyíláson (Ábra 54).

5. Szerelje fel a töltőnyílássapkát, és húzza meg 20–27 Nm nyomatékkal.

1. A rögzítőfékkart maga felé húzva húzza be a rögzítőféket, amíg feszülést nem érez.

2. Ha nem érez feszülést a rögzítőféket maga felé húzva a műszerfalon lévő P szimbólumtól számított 11,4–16,5 cm-en belül, akkor be kell állítania a rögzítőféket; lásd: A rögzítőfék beállítása.

1. A rögzítőfék legyen kiengedve.

2. Emelőállványok segítségével emelje fel a gép hátulját; lásd: A gép emelése.

3. 2 villáskulcsot használjon: az egyikkel tartsa a helyén a féknyereg beállítópeckét, a másikkal pedig lazítsa meg az ellenanyát ¼ fordulattal (Ábra 56).



   Ábra 56

   1. Beállítópecek
   2. Ellenanya
   3. Féknyereg

4. Miközben a beállítópecket és az ellenanyát a helyén tartja, fordítsa be a beállítópecket a meghúzáshoz (Ábra 56).

   Note: Addig végezze ezt a lépést, amíg húzást nem érez a keréken.

5. Miközben a beállítópecket és az ellenanyát a helyén tartja, fordítsa vissza ¼ fordulatot (Ábra 56).

6. Miközben a beállítópecket és az ellenanyát a helyén tartja, húzza meg az ellenanyát (Ábra 56).

7. Végezze el a 1–6. lépést a másik oldalon is.

8. Győződjön meg arról, hogy a rögzítőfék feszessége megfelelő; lásd: A rögzítőfék ellenőrzése.

   Note: Ha nem tudja beállítani a rögzítőféket a kívánt feszességre, akkor előfordulhat, hogy a fékbetétek elhasználódtak, és ki kell őket cserélni. Forduljon segítségért hivatalos Toro-forgalmazójához.

Fékfolyadék típusa: DOT 3

1. Parkolja le a gépet sík talajon, húzza be a rögzítőféket, állítsa le a gépet, és vegye ki az indítókulcsot.

2. Emelje fel a motorháztetőt, hogy hozzáférjen a főfékhengerhez és a tartályhoz (Ábra 57).



   Ábra 57

   1. Betöltőcsonk (tartály)
   2. Tartálysapka
   3. DOT 3 fékfolyadék

3. Nézze meg a folyadékszint vonalát a tartály oldalán (Ábra 58).

   Note: A szintnek a minimális szintet jelölő vonal felett kell lennie.



   Ábra 58

   1. Fékfolyadék-tartály
   2. Minimális szintet jelölő vonal

4. Ha a folyadék szintje alacsony, végezze el a következőket:

   1. Tisztítsa meg a tartálysapka körüli területet, és vegye le a sapkát (Ábra 57).

   2. Töltsön a tartályba DOT 3 fékfolyadékot, amíg a folyadékszint meg nem haladja a minimális szintet jelölő vonalat (Ábra 58).

      Note: Ne töltse túl a tartályt fékfolyadékkal.

   3. Szerelje vissza a tartálysapkát (Ábra 57).

5. Csukja le a gép motorháztetőjét.

Important: A fékek a gép kritikus biztonsági elemei. Az optimális teljesítmény és biztonság biztosítása érdekében alaposan ellenőrizze őket az ajánlott szervizintervallumok szerint.

• Ellenőrizze rendszeresen a fékbetéteket kopás és sérülés szempontjából. Ha a fékbetét vastagsága kisebb, mint 1,6 mm, cserélje ki a fékbetétet.

• Vizsgálja meg a hátsó lemezt és az egyéb alkatrészeket túlzott kopást vagy deformálódást keresve. Cserélje ki a deformálódott alkatrészeket.

• Vizsgálja meg a fékvezetékeket, a szerelvényeket és a csatlakozókat szivárgás, elhasználódás és lazulás szempontjából.

• Ellenőrizze a fékfolyadék szintjét; lásd: A fékfolyadék szintjének ellenőrzése.

Note: A gép használata előtt javítsa meg a fékrendszer sérült vagy szivárgó elemeit.

Vegye fel a kapcsolatot a hivatalos Toro-forgalmazóval, hogy megvizsgáltassa és esetlegesen kicseréltesse az üzemifék-betéteket és a rögzítőfék-betéteket.

Forduljon a hivatalos Toro-forgalmazóhoz.

Ha a plató reteszének beállítása nem megfelelő, a plató fel-le rezeg a gép vezetése közben. A reteszpeckek beállítása révén a reteszek szorosan az alvázhoz rögzítve tartják a platót.

1. Győződjön meg arról, hogy a plató reteszelése megfelelő.

   Note: Ha a plató nem reteszelődik, akkor valószínűleg a platóretesz akasztója túl alacsonyan van. Ha a plató reteszel, de vezetés közben fel-le rezeg, a platóretesz akasztója valószínűleg túl magasan van.

2. Emelje fel a platót; lásd: A plató ürítési helyzetbe emelése.

3. Lazítsa meg a platóretesz akasztójának 2 csavarját, és mozgassa felfelé vagy lefelé az akasztót attól függően, hogy túl magasan vagy túl alacsonyan van (Ábra 59).



   Ábra 59

   1. Csavarok
   2. Platóretesz akasztója

4. Húzza meg a platóretesz akasztójának 2 csavarját (Ábra 59).

5. A plató többszöri reteszelésével ellenőrizze, hogy a beállítás megfelelő-e.

Mossa le a gépet szükség szerint csak vízzel vagy enyhe mosószerrel is. A gép lemosásához rongyot is használhat.

Important: A gép tisztítására ne használjon se sós vizet (brakkvíz), se tisztított szennyvizet.

Important: A gép mosásához nem ajánlott magasnyomású vizet használni. Ez károsíthatja az elektromos rendszert, fellazíthat fontos címkéket vagy kimoshatja a fontos zsírt a súrlódó pontokból. Kerülje a víz túlzott használatát, különösen a kezelőpanel, a motor, a motorvezérlő, a töltő, a műszerfal hátulja és az akkumulátorok közelében.
