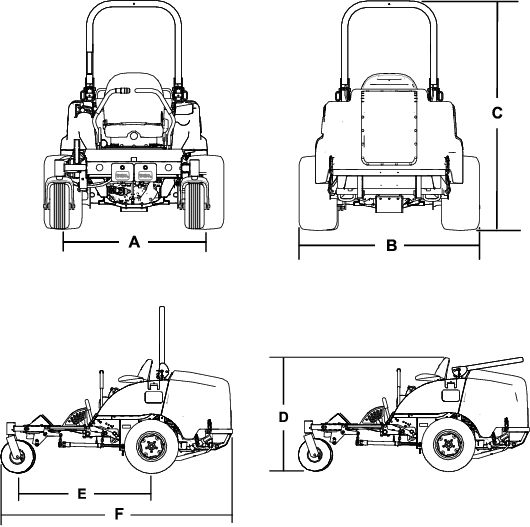

Unidad de tracción Groundsmaster® Serie 7210

Important: Utilice siempre el cinturón de seguridad cuando la barra antivuelco está elevada. No utilice el cinturón de seguridad cuando la barra antivuelco está bajada.

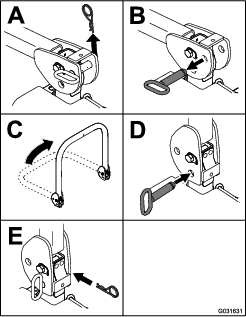

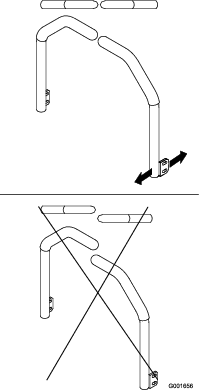

Bajada de la barra antivuelco

Baje la barra antivuelco tal y como se muestra en la Figura 11.

Note: Empuje la barra hacia delante para aliviar la presión en los pasadores.

Figura 10

Note: Fije la barra antivuelco para que no dañe el capó.

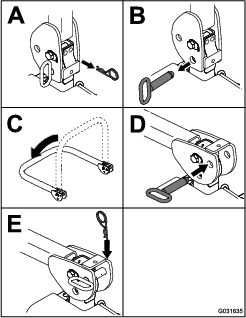

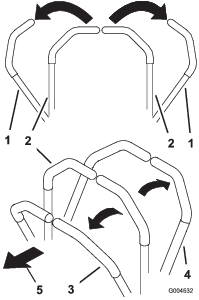

Elevación de la barra antivuelco

Eleve la barra antivuelco, tal y como se muestra en la Figura 10.

Figura 11

Important: Utilice siempre el cinturón de seguridad cuando la barra antivuelco está elevada. No utilice el cinturón de seguridad cuando la barra antivuelco está bajada.

La altura de corte se ajusta de 2,5 a 15,2 cm en incrementos de 6 mm, colocando el pasador en diferentes posiciones.

1. Con el motor en marcha, presione hacia arriba el interruptor de elevación de la carcasa hasta que la unidad de corte esté elevada del todo y suelte el interruptor inmediatamente (Figura 27).

2. Gire el pasador de tope hasta que el pasador cilíndrico que contiene se alinee con las ranuras de los taladros del soporte de altura de corte y retire el pasador (Figura 12).

3. Seleccione un orificio del soporte de altura de corte que corresponda a la altura de corte deseada, inserte el pasador y gírelo para bloquearlo en esa posición (Figura 12).

   Note: Hay cuatro filas de orificios (Figura 12). La fila superior corresponde a la altura de corte impresa encima del pasador. La segunda fila corresponde a la altura impresa más 6 mm. La tercera fila corresponde a la altura impresa más 13 mm. La fila inferior corresponde a la altura impresa más 19 mm. Para la posición de 15,2 cm hay un solo taladro, situado en la segunda fila. Esta posición no añade 6 mm a la altura de 15,8 cm.



   Figura 12

   1. Pasador
   2. Tope de la altura de corte

4. Ajuste de los rodillos protectores del césped y los patines según sea necesario.

El asiento se mueve hacia adelante y hacia atrás. Coloque el asiento en la posición que le permita controlar mejor la máquina y en la que esté más cómodo.

Mueva la palanca lateralmente para desbloquear el asiento (Figura 15).

Figura 15

El asiento puede ajustarse para que la conducción sea más suave y cómoda. Coloque el asiento en la posición más cómoda para usted.

Para ajustarlo, gire el pomo situado en la parte delantera en cualquier sentido hasta encontrar la posición más cómoda (Figura 16).

Figura 16

1. Pomo de la suspensión del asiento

Para tener acceso al sistema hidráulico y a otros sistemas situados debajo del asiento, desenganche el asiento y gírelo hacia adelante.

1. Utilice la palanca de ajuste del asiento para deslizar el asiento hacia adelante.

2. Tire del cierre hacia adelante y levante el asiento para desbloquear el asiento (Figura 17).



   Figura 17

   1. Enganche del asiento

La pantalla muestra información sobre la máquina como, por ejemplo, el estado operativo, diferentes diagnósticos y otra información sobre la máquina. Hay varias pantallas diferentes. Puede cambiar entre las pantallas en cualquier momento pulsando cualquiera de los botones de la pantalla y luego seleccionando la tecla de flecha correspondiente.

Figura 18

1. Indicador
2. Sensor de brillo de la pantalla
3. Botón de navegación - Arriba
4. Botón Atrás/Salir
5. Botón de navegación - Reducir/Izquierda
6. Botón de navegación - Abajo
7. Botón de navegación - Aumentar/Derecha
8. Tecla Enter/Seleccionar

Note: El propósito de cada botón puede variar dependiendo de lo que se necesite en cada momento. El icono de cada botón indicará su función en cada momento.

Descripción de los iconos del InfoCenter

	Horímetro
	Cambio de página
	Las bujías están encendidas.
	El operador debe sentarse en el asiento.
	El freno de estacionamiento está accionado.
	Temperatura del refrigerante del motor (°C o °F)
	Solicitud de regeneración en espera o de restablecimiento
	Solicitud de regeneración de recuperación o con la máquina aparcada
	Se está procesando una regeneración de recuperación o con la máquina aparcada.
	Alta temperatura de los gases de escape
	Funcionamiento deficiente del diagnóstico de control de NOx; lleve la máquina al taller y póngase en contacto con su distribuidor Toro autorizado (versión de software U y posteriores).
	La toma de fuerza está desactivada.
	La TDF está engranada.
	Batería
	Advertencia
	Activar
	Inactivo
	Anterior
	Siguiente
	Las unidades de corte se están elevando.
	Las unidades de corte se están bajando.
	Pantalla anterior
	Rápido
	Lento
	Aumentar el valor
	Reducir el valor
	Menú
	Desplazamiento hacia arriba/hacia abajo
	Desplazamiento hacia la izquierda/hacia la derecha
	Bloqueado
	Contraseña PIN

Para entrar en el sistema de menús del InfoCenter, pulse el botón de acceso a los menús en la pantalla principal. Aparecerá el Menú principal. Las tablas siguientes contienen un resumen de las opciones disponibles en cada menú.

Menú principal – Elemento de menú	Descripción
Service (Mantenimiento)	El menú Service (Mantenimiento) contiene información sobre la máquina para la regeneración del DPF.
Settings (Ajustes)	El menú Settings (Ajustes) permite personalizar y modificar las variables de configuración de la pantalla.
Machine Settings (Ajustes de la máquina)	El menú Machine Settings (Ajustes de la máquina) permite ajustar los umbrales del sensor de pendientes.
About (Acerca de)	El menú About (Acerca de) muestra el número de modelo, el número de serie y la versión del software de su máquina.

Settings (Ajuste) – Elemento de menú	Descripción
Enter PIN (Introducir PIN)	Permite que una persona (superintendente o mecánico) autorizada por la empresa con código PIN acceda a los menús protegidos.
Protected Settings (Ajustes protegidos)	Permite que una persona autorizada por la empresa con el código PIN pueda acceder a los ajustes protegidos.
Reset Defaults (Reinicio con valores predeterminados)	Reinicia los ajustes con los valores predeterminados.
Backlight (Retroiluminación)	Controla el brillo de la pantalla LCD.
Language (Idioma)	Controla el idioma utilizado en el InfoCenter*.
Unidades	Controla las unidades utilizadas en el InfoCenter (inglés o métrico).

Note: El menú Ajustes de la máquina sólo aparece cuando se introduce el PIN.

Ajustes de la máquina - Elemento del menú	Descripción
Sensor de pendientes instalado	Indica que hay un sensor de pendientes instalado.

About (Acerca de) – Elemento de menú	Descripción
Model	Muestra el número de modelo de la máquina.
SN	Muestra el número de serie de la máquina.
S/W Rev (Revisión de software)	Indica la revisión de software del controlador principal.
Fase V	Muestra sí o no, según el motor.
XDM-2700	Indica la versión de software del InfoCenter
Estadísticas CAN	Indica el estado del bus de comunicaciones de la máquina

Protegido en Protected Menus (Menús protegidos) – accesible solo mediante la introducción del PIN

Algunas opciones de configuración operativa pueden modificarse en el menú AJUSTES del InfoCenter. Para bloquear estos ajustes, utilice el MENú PROTEGIDO.

Note: Su distribuidor programa la contraseña inicial en el momento de la entrega de la máquina.

Figura 21

1. Indicador diagnóstico

• Rojo intermitente — fallo activo

• Rojo fijo — aviso activo

• Verde fijo — operación normal

• Verde intermitente—actualizando código

Accione siempre el freno de estacionamiento cuando pare la máquina o cuando la deje desatendida.

Accionamiento del freno de estacionamiento

Advertencia

El freno de estacionamiento puede no sujetar la máquina si está aparcada en una pendiente, y pueden producirse lesiones personales o daños materiales.

No aparque la máquina en pendientes a menos que las ruedas estén bloqueadas o calzadas.

Figura 22

Liberación del freno de estacionamiento

Figura 23

Note: El indicador de la bujía se enciende durante 6 segundos al girar la llave de contacto a la posición de MARCHA. Gire el contacto a la posición de ARRANQUE después de que se apague el indicador.

Important: Utilice ciclos de arranque de no más de 15 segundos en cada minuto para evitar sobrecalentar el motor de arranque.

Important: Conduzca la máquina hacia adelante y hacia atrás con la palanca del acelerador en la posición de LENTO durante uno o dos minutos después de cambiar el aceite del motor, realizar tareas de mantenimiento en el motor, la transmisión o el motor de rueda, y después de arrancar el motor por primera vez. Accione la palanca de elevación y la palanca de la toma de fuerza para verificar que funcionan correctamente. Pare el motor, compruebe los niveles de fluidos y que no hay fugas de aceite, piezas sueltas u otros desperfectos evidentes.

Figura 24

Note: Deje el acelerador en la posición intermedia entre las posiciones LENTO y RáPIDO hasta que se calienten el motor y el sistema hidráulico.

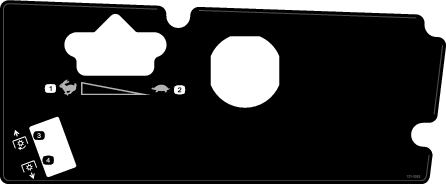

El control del acelerador regula la velocidad del motor en rpm (revoluciones por minuto). Ponga el acelerador en posición RáPIDO para conseguir el mejor rendimiento. Tenga el acelerador siempre en la posición de RáPIDO cuando utilice accesorios motorizados.

1. Quite el freno de estacionamiento.

   Note: El motor se para si mueve las palancas de control de tracción a una posición que no sea de BLOQUEO/PUNTO MUERTO con el freno de estacionamiento accionado.

2. Mueva las palancas a la posición central, desbloqueadas.

3. Conduzca la máquina de la manera siguiente:

   • Para desplazarse hacia adelante en línea recta, empuje lentamente las palancas de control de movimiento hacia adelante (Figura 25).

   • Para desplazarse hacia atrás en línea recta, tire lentamente de las palancas de control de movimiento hacia atrás (Figura 25).

   • Para girar, ralentice la máquina tirando hacia atrás de ambas palancas, y luego empuje hacia adelante la palanca del lado opuesto del sentido de giro (Figura 25).

   • Para detenerse, tire de las palancas de control de movimiento a la posición de PUNTO MUERTO.

   Note: Cuanto más mueva las palancas de control de movimiento en cualquier sentido, más rápidamente se desplazará la máquina en ese sentido.



   Figura 25

   1. Palanca de control de movimiento – posición de BLOQUEO/PUNTO MUERTO
   2. Posición central de desbloqueo
   3. Hacia delante
   4. Hacia atrás
   5. Parte delantera de la máquina

Note: La siega a una a velocidad que cargue el motor fomenta la regeneración del filtro de partículas diésel (DPF).

1. Lleve la máquina al lugar de trabajo.

2. Cuando sea posible, ajuste el acelerador en ralentí alto.

3. Active el interruptor de la toma de fuerza.

4. Mueva gradualmente las palancas de control de movimiento hacia delante y conduzca lentamente la máquina hasta la zona de siega.

5. Cuando la parte delantera de las unidades de corte entren en la zona de siega, baje las unidades de corte.

6. Corte la hierba de modo que las cuchillas puedan cortar y descargar los recortes a alta velocidad, al mismo tiempo que se produce una buena calidad de corte.

   Note: Si la velocidad de corte es demasiado alta, la calidad del corte se puede deteriorar. Reduzca la velocidad de avance de la máquina y reduzca la anchura de corte para recuperar la velocidad del motor a ralentí alto.

7. Cuando las unidades de corte se encuentren sobre el extremo de la zona de siega, eleve las unidades de corte.

8. Realice un giro en forma de lágrima para alinearse rápidamente para la siguiente pasada.

El filtro de partículas diésel (DPF) elimina el hollín del sistema de escape del motor.

El proceso de regeneración del DPF utiliza el calor de los gases de escape del motor, incrementado por el catalizador, para reducir a cenizas el hollín acumulado.

Para mantener limpio el DPF, recuerde lo siguiente:

• Haga funcionar el motor a la velocidad máxima del motor cuando sea posible para potenciar la limpieza automática del DPF.

• Utilice el aceite de motor correcto.

• Minimice el tiempo durante el cual el motor está en ralentí.

• Utilice únicamente combustible diésel ultra bajo en azufre.

Utilice y mantenga la máquina teniendo en cuenta la función del DPF. El motor bajo carga produce normalmente una temperatura suficiente en los gases de escape para la regeneración del DPF.

Important: Minimice el tiempo durante el cual el motor está en ralentí o a baja velocidad, para ayudar a reducir la acumulación de hollín en el DPF.

Descripción de los Iconos de regeneración

Icono	Definición del icono
	• Icono de regeneración estacionaria o de recuperación – regeneración solicitada.
	• Realice la regeneración inmediatamente.
	• Regeneración aceptada; la solicitud se está procesando.
	• Regeneración en progreso; la temperatura del escape es elevada.
	• Funcionamiento defectuoso del sistema de control de NOx; la máquina necesita mantenimiento.

Tipos de regeneración del filtro de partículas diésel

Tipos de regeneración del filtro de partículas diésel que se realizan mientras la máquina está en funcionamiento:

Tipo de regeneración	Condiciones que producen la regeneración del DPF	Descripción del funcionamiento del DPF
Regeneración pasiva	Se produce durante el funcionamiento normal de la máquina con velocidad alta o carga alta del motor	• El InfoCenter no muestra ningún icono que indique la regeneración pasiva.
		• Durante la regeneración pasiva, el DPF procesa los gases de escape a alta temperatura, oxidando las emisiones dañinas y quemando el hollín hasta convertirlo en ceniza.
Regeneración de asistencia	Se produce por la baja velocidad del motor, la baja carga del motor o después de que el ordenador detecte que el DPF se ha obstruido con hollín	• El InfoCenter no muestra ningún icono que indique la regeneración de asistencia.
		• Durante la regeneración de asistencia, el ordenador del motor ajusta la configuración del motor para aumentar la temperatura de los gases de escape.
Regeneración de restablecimiento	Se produce cada 100 horas	• Cuando aparece el icono de alta temperatura de los gases de escape en el InfoCenter, se encuentra en curso una regeneración.
	Se produce también si en el uso normal del motor se sobrepasa la acumulación permitida de hollín dentro del filtro.
		• Durante la regeneración de reinicio, la computadora del motor mantiene una velocidad elevada del motor para asegurar la regeneración del filtro.

Tipos de regeneración del filtro de partículas diésel que requieren que la máquina esté aparcada:

Tipo de regeneración	Condiciones que producen la regeneración del DPF	Descripción del funcionamiento del DPF
Con la máquina aparcada	Se produce porque la computadora determina que la limpieza automático del DPF no ha sido suficiente.	• Cuando se muestra el icono de regeneración de reinicio-standby/estacionaria o de recuperación o se solicita una regeneración.
	También se produce si se inicia una regeneración estacionaria
	Puede ocurrir porque se ha iniciado la inhibición de la regeneración, lo que ha deshabilitado la limpieza automática del DPF	• Realice una regeneración con la máquina aparcada lo antes posible para evitar que sea necesaria una regeneración de recuperación.
	Puede producirse por utilizar el combustible o el aceite del motor incorrecto	• Una regeneración con la máquina aparcada tarda en realizarse entre 30 y 60 minutos.
		• El depósito debe disponer al menos de ¼ de combustible.
		• Debe aparcar la máquina para realizar una regeneración con la máquina aparcada.
Regeneración de recuperación	Se produce porque la solicitud de recuperación estacionaria ha sido ignorada, lo que ha permitido una obstrucción crítica del DPF	• Cuando se muestra el icono de regeneración de reinicio-standby/estacionaria o de recuperación se solicita una regeneración.
		• Una regeneración de recuperación tarda en realizarse hasta 3 horas.
		• El depósito debe disponer como mínimo de la mitad de capacidad de combustible.
		• Debe aparcar la máquina para realizar la regeneración de recuperación.

En caso de emergencia, la máquina puede desplazarse una distancia muy corta, accionando las válvulas de desvío de la bomba hidráulica y empujando la máquina.

Important: Las válvulas de alivio debe estar abiertas antes de empujar o remolcar la máquina. Cierre las válvulas una vez que haya empujado o remolcado la máquina hasta el lugar que desee.

1. Levante el asiento; consulte Desenganche del asiento.

2. Localice las válvulas de desvío (Figura 33) y gire cada válvula una vuelta en sentido antihorario.

   Note: Esto permite que el fluido hidráulico se desvíe alrededor de la bomba, dejando que las ruedas giren.

   Important: No gire las válvulas de desvío más de 1 vuelta. Esto impide que las válvulas se salgan de la carcasa, dejando escapar el aceite.



   Figura 33

   1. Válvula de desvío derecha
   2. Válvula de desvío izquierda

3. Asegúrese de que el freno de estacionamiento está quitado y empuje la máquina hasta el lugar deseado.

4. Cierre las válvulas girando cada una 1 vuelta en sentido horario (Figura 33).

   Note: No apriete demasiado las válvulas.

5. Apriete las válvulas aproximadamente a 8 N∙m.

   Important: Asegúrese de que las válvulas de desvío están cerradas antes de arrancar el motor. Si se hace funcionar el motor con las válvulas de desvío abiertas, se sobrecalienta la transmisión.

Utilice un remolque para cargas pesadas o un camión para transportar la máquina. Asegúrese de que el remolque o el camión está equipado con todos los frenos, luces y señalizaciones que requiera la ley. Por favor, lea cuidadosamente todas las instrucciones de seguridad. Esta información puede ayudarle a evitar lesiones al operador, a su familia, a sus animales domésticos o a personas que se encuentren en las proximidades.

1. Si utiliza un remolque, conéctelo al vehículo que lo arrastra y conecte las cadenas de seguridad.

2. En su caso, conecte los frenos del remolque.

3. Cargue la máquina en el remolque o camión; consulte Cómo cargar la máquina.

4. Pare el motor, retire la llave, accione el freno de estacionamiento y cierre la válvula de combustible.

5. Utilice los puntos de amarre de la máquina para sujetar la máquina firmemente al remolque o al camión con correas, cadenas, cables o cuerdas (Figura 34).



   Figura 34

   1. Puntos de amarre de la unidad de tracción

Extreme las precauciones al cargar o descargar la máquina en o desde un remolque o un camión. Utilice una rampa de ancho completo que sea más ancha que la máquina durante este procedimiento. Conduzca la máquina marcha atrás para subir rampas y hacia delante para bajarlas (Figura 35).

Figura 35

1. Conduzca la máquina marcha atrás para subir la rampa.
2. Baje la máquina por la rampa conduciendo hacia adelante.

Important: No utilice rampas estrechas individuales en cada lado de la máquina.

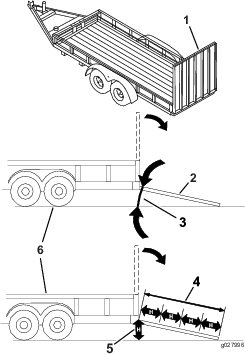

Figura 36

1. Rampa de ancho completo en posición de almacenamiento
2. Vista lateral de una rampa de ancho completo en la posición de la carga
3. No más de 15°
4. La longitud de la rampa es al menos 4 veces mayor que la altura de la plataforma del camión o del remolque sobre el suelo.
5. “H” indica la altura de la plataforma del remolque o del camión sobre el suelo.
6. Remolque

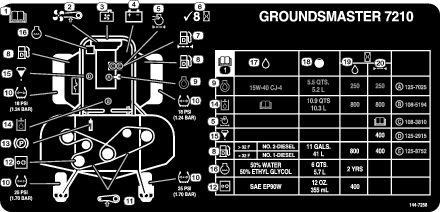

La máquina tiene engrasadores que deben ser lubricados regularmente con grasa de litio Nº 2. Lubrique con más frecuencia en condiciones de mucho polvo o suciedad, porque la suciedad puede introducirse en los cojinetes y en los casquillos y acelerar el desgaste.

1. Limpie los puntos de engrase para evitar que penetre materia extraña en el cojinete o casquillo.

2. Bombee grasa en los puntos de engrase.

3. Limpie cualquier exceso de grasa.

Note: Un procedimiento de lavado inadecuado puede afectar negativamente a la vida de los cojinetes. No lave la máquina mientras está aún caliente, y evite dirigir chorros de agua a alta presión o en grandes volúmenes a los cojinetes o a las juntas.

La caja de engranajes está diseñada para funcionar con lubricante para engranajes SAE EP90W. Aunque la caja de engranajes viene de fábrica con lubricante, compruebe el nivel de lubricante de la unidad de corte antes de utilizarla, y conforme a las indicaciones de la Comprobación del lubricante de la caja de engranajes de la unidad de corte.

1. Inspeccione la carcasa del limpiador de aire en busca de daños que pudieran causar una fuga de aire. Cambie la carcasa del limpiador de aire si está dañada.

2. Compruebe el sistema de admisión para detectar fugas, daños o abrazaderas sueltas.

3. Mantenimiento del filtro del limpiador de aire (Figura 38).

   Important: No limpie con demasiada frecuencia el filtro de aire.



   Figura 38

   1. Tapa del limpiador de aire
   2. Junta
   3. Filtro
   4. Carcasa del limpiador de aire
   5. Indicador del limpiador de aire
   6. Enganche del limpiador de aire
   7. Válvula de salida de goma

4. Asegúrese de que la tapa está bien asentada y que hace un buen sello con la carcasa del limpiador de aire.

Note: Si la junta de espuma de la cubierta está dañada, sustitúyala.

Important: Evite utilizar aire a alta presión, porque podría obligar a la suciedad a penetrar a través del filtro a la entrada.

Important: No limpie el filtro usado para evitar daños al medio filtrante.

Important: No utilice un filtro dañado.

Important: No aplique presión al centro flexible del filtro.

Figura 39

Si se muestran los fallos (comprobar motor spn 3251 fmi 0), (comprobar motor spn 3720 fmi 0) o (comprobar motor spn 3720 fmi 16) en el InfoCenter (Figura 42), limpie el filtro de hollín siguiendo los pasos indicados a continuación:

Figura 42

1. Consulte la sección sobre Motor en el Manual de mantenimiento para obtener información sobre el montaje y el desmontaje del catalizador de oxidación diésel y el filtro de hollín del DPF.

2. Consulte a su distribuidor autorizado Toro si desea más información sobre el mantenimiento o las piezas de sustitución del catalizador de oxidación diésel o el filtro de hollín.

3. Póngase en contacto con su distribuidor autorizado Toro para que restablezcan la ECU del motor después de instalar un DPF limpio.

1. Limpie la zona alrededor de la cabeza del filtro de combustible (Figura 43).



   Figura 43

   1. Cabezal del filtro de combustible
   2. Filtro de combustible

2. Retire el filtro y limpie la superficie de montaje del cabezal del filtro (Figura 43).

3. Lubrique la junta del filtro con aceite de motor limpio. Consulte la información adicional incluida en el Manual del propietario del motor, incluido con la máquina.

4. Instale el cartucho filtrante seco, a mano, hasta que la junta entre en contacto con la cabeza del filtro, luego gírelo media vuelta más.

5. Arranque el motor y compruebe que no hay fugas de combustible alrededor de la cabeza del filtro.

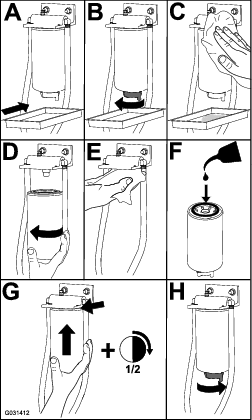

Realice el mantenimiento del separador de agua, según se muestra en Figura 44.

Después de cambiar el separador de agua, gire la llave a CONECTADO durante 10 segundos, pero no arranque el motor. Gire la llave a desconectado y repita esto 2 veces más.

Figura 44

Además del intervalo de mantenimiento indicado, drene y limpie el depósito si se contamina el sistema de combustible o si va a almacenar la máquina durante un periodo de tiempo prolongado. Utilice combustible limpio para enjuagar el depósito.

Compruebe que los tubos de combustible no están deteriorados o dañados, y que las conexiones no están sueltas.

Mantenga limpia la parte superior de la batería. Si la máquina se guarda en un sitio con una temperatura extremadamente alta, la batería se descargará más rápidamente que si se guarda en un sitio con temperatura más baja.

Mantenga limpia la superficie superior de la batería lavándola periódicamente con una brocha mojada en una solución de amoniaco o bicarbonato. Enjuague la superficie con agua después de limpiarla. No retire los tapones durante la limpieza de la batería.

Los cables de la batería deben estar bien apretados en los bornes para proporcionar un buen contacto eléctrico.

Si hay corrosión en los bornes, desconecte los cables (primero el cable negativo (-)) y rasque por separado los bornes y las abrazaderas. Conecte los cables (primero el cable positivo (+)) y aplique una capa de vaselina a los bornes.

Si la máquina va a estar inactiva durante más de 30 días, retire la batería y cárguela totalmente. Guárdela en una estantería o en la máquina. No conecte los cables si los va a guardar con la máquina. Guarde la batería en un ambiente fresco para evitar que se descargue rápidamente. Para evitar que la batería se congele, asegúrese de que está totalmente cargada. La gravedad específica de una batería totalmente cargada es de 1,265 a 1,299.

Los fusibles se encuentran debajo del panel de control. Se accede a los mismos a través del panel lateral (Figura 45). Para abrir la tapa del panel lateral, suelte los 2 enganches y tire hacia fuera.

Si la máquina se para o si se presentan otros problemas relacionados con el sistema eléctrico, compruebe los fusibles. Sujete y retire un fusible a la vez, y compruebe si alguno de ellos está fundido.

Important: Si es necesario cambiar un fusible, utilice siempre un fusible del mismo tipo y amperaje que el fusible que está sustituyendo; de lo contrario, podría dañar el sistema eléctrico. Consulte la pegatina junto a los fusibles para ver un diagrama de cada uno y su amperaje (Figura 46).

Note: Si un fusible se funde frecuentemente, es posible que haya un cortocircuito en el sistema eléctrico, y éste debe ser revisado por un técnico de mantenimiento cualificado.

Figura 45

1. Cierre
2. Tapa del panel lateral

Figura 46

Mantenga la presión de aire en los neumáticos delanteros y traseros (Figura 47). La presión de aire correcta es de 1,03 bar en los neumáticos traseros y 1,72 bar en las ruedas giratorias. Una presión desigual en los neumáticos puede hacer que el corte sea desigual.

Note: Las lecturas de presión son más exactas cuando los neumáticos están fríos.

Figura 47

1. Obtenga un conjunto de rueda giratoria, cojinetes cónicos y juntas de cojinete nuevos en su distribuidor Toro autorizado.

2. Retire la contratuerca del perno (Figura 48).



   Figura 48

   1. Contratuerca
   2. Suplemento del cojinete
   3. Junta de cojinete exterior
   4. Cojinete cónico
   5. Junta de cojinete interior
   6. Espaciador
   7. Rueda giratoria
   8. Perno del eje
   9. Horquilla de la rueda giratoria

3. Sujete la rueda giratoria y retire el perno de la horquilla o del brazo de pivote.

4. Deseche la rueda giratoria y los cojinetes usados.

5. Ensamble la rueda giratoria presionando los cojinetes cónicos y las juntas, llenos de grasa, sobre el cubo de la rueda, según se muestra en Figura 48.

6. Deslice el espaciador sobre el cubo de la rueda a través de los cojinetes, sujetando el espaciador dentro del cubo de la rueda con 2 espaciadores de cojinete.

   Important: Asegúrese de que los labios de la junta no están doblados hacia dentro.

7. Instale el conjunto de la rueda giratoria entre la horquilla y fíjelo con el perno y la contratuerca.

8. Apriete la contratuerca hasta que la rueda deje de girar libremente, luego afloje la tuerca justo hasta que la rueda gire libremente.

9. Conecte una pistola de engrasar al punto de engrase de la rueda giratoria y llénelo de grasa de litio Nº 2.

El depósito de refrigerante se llena en fábrica con una solución al 50 % de agua y refrigerante de etilenglicol de larga duración.

Important: Utilice solamente refrigerantes comerciales que cumplan las especificaciones relacionadas en la Tabla de estándares de refrigerantes de larga vida.No utilice refrigerante IAT (tecnología de ácido inorgánico) convencional (verde) en su máquina. No mezcle refrigerante convencional con refrigerante de larga vida.

Tabla de tipos de refrigerante

Estándares de refrigerantes de larga vida

Important: La concentración del refrigerante debe ser una mezcla al 50% de refrigerante y agua.

• Preferencia: Al hacer la mezcla a partir de un refrigerante concentrado, mézclelo con agua destilada.

• Alternativa a la preferencia: Si no se dispone de agua destilada, utilice un refrigerante premezclado en lugar de un concentrado.

• Requisito mínimo: Si no dispone de agua destilada ni tampoco de refrigerante premezclado, mezcle refrigerante concentrado con agua potable limpia.

El sistema de refrigeración está lleno de una solución al 50% de agua y anticongelante permanente de etilenglicol. La capacidad del sistema de refrigeración es de 7,5 litros.

1. Compruebe el nivel de refrigerante en el depósito de expansión (Figura 49).

   Note: El nivel del refrigerante debe estar entre las marcas del lateral del depósito.



   Figura 49

   1. Depósito de expansión

2. Si el nivel de refrigerante es bajo, retire el tapón del depósito de expansión y rellene el sistema.

   Important: No llene demasiado.

3. Instale el tapón del depósito de expansión.

Limpie el radiador para evitar que el motor se sobrecaliente.

Note: Si la unidad de corte o el motor se paran debido a un calentamiento excesivo, compruebe que no haya una acumulación excesiva de residuos en el radiador.

Limpie el radiador de la manera siguiente:

1. Abra el capó.

2. Trabajando desde el lado del ventilador, limpie el radiador con aire comprimido a baja presión (3,45 bar). Repita el procedimiento desde delante del radiador y desde el otro lado del ventilador.

   Important: No utilice agua.

3. Una vez que el radiador esté perfectamente limpio, limpie cualquier acumulación de residuos del canal situado en la base del radiador.

4. Cierre el capó.

1. Pare la máquina, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, ponga el freno de estacionamiento y retire la llave de contacto.

2. Afloje los pernos del panel delantero y retire el panel (Figura 50).



   Figura 50

   1. Perno
   2. Panel de control

3. Afloje las dos contratuercas que sujetan el interruptor de seguridad del freno de estacionamiento al soporte.



   Figura 51

   1. Sensor del eje del freno
   2. 4 mm
   3. Tuerca autoblocante
   4. Interruptor de seguridad del freno de estacionamiento

4. Mueva el interruptor hacia arriba o hacia abajo en el soporte hasta que la distancia entre el sensor del eje del freno y el émbolo del interruptor sea de 4 mm, según se muestra en Figura 51.

   Note: Asegúrese de que el sensor del eje del freno no toca el émbolo del interruptor.

5. Apriete las contratuercas del interruptor.

6. Compruebe el ajuste de la manera siguiente:

   1. Asegúrese de que el freno de estacionamiento está puesto y que usted no está sentado en el asiento, y arranque el motor.

   2. Mueva las palancas de control de movimiento fuera de la posición de BLOQUEO/PUNTO MUERTO.

      Note: El motor debe apagarse. De lo contrario, compruebe el ajuste que ha realizado en el interruptor.

7. Instale el panel delantero.

1. Aplique una fuerza de 44 N a la correa del alternador, en el punto intermedio entre las poleas.

2. Si la desviación no es de 10 mm, afloje los pernos de montaje del alternador (Figura 52).



   Figura 52

   1. Perno de montaje
   2. Alternador

3. Aumente o reduzca la tensión de la correa del alternador.

4. Apriete los pernos de montaje del

5. Verifique de nuevo la desviación de la correa para asegurarse de que la tensión es la correcta.

1. Pare la máquina, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, ponga el freno de estacionamiento y retire la llave de contacto.

2. Afloje los pernos del panel delantero y retire el panel (Figura 53).



   Figura 53

   1. Perno
   2. Panel de control

3. Afloje los 2 tornillos que fijan el interruptor de seguridad (Figura 54).



   Figura 54

   1. Palanca de control
   2. Interruptor de seguridad de punto muerto
   3. Tornillo
   4. 0,4 a 1 mm

4. Sujetando la palanca de control contra el bastidor, mueva el interruptor hacia la palanca hasta que la distancia entre la palanca y el cuerpo del interruptor sea de 0,4 a 1 mm, tal y como se muestra en la Figura 54.

5. Afiance el interruptor.

6. Repita los pasos 3 a 5 para la otra palanca.

7. Instale el panel delantero.

Si las palancas de control de movimiento no quedan alineadas con las ranuras de punto muerto al salir de la posición de MARCHA ATRáS, es necesario ajustarlas. Ajuste por separado cada palanca, muelle y varilla.

1. Desengrane la TDF, mueva la palanca de control a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Afloje los pernos del panel delantero y retire el panel (Figura 55).



   Figura 55

   1. Perno
   2. Panel de control

4. Mueva la palanca de control a la posición de PUNTO MUERTO, pero no a la posición de bloqueo (Figura 57).

5. Tire hacia atrás de la palanca hasta que el pasador (en el brazo situado encima del eje pivotante) entre en contacto con el extremo de la ranura (empezando justo a tensar el muelle) como se muestra en Figura 56.



   Figura 56

   1. Pasador
   2. Ranura
   3. Tuerca autoblocante
   4. Perno de ajuste
   5. Horquilla

6. Compruebe la posición de la palanca de control con relación a la muesca de la consola (Figura 57).

   Note: La palanca de control debe estar centrada para que pueda girar hacia fuera, a la posición de BLOQUEO/PUNTO MUERTO.



   Figura 57

   1. POSICIóN DE PUNTO MUERTO
   2. Posición de BLOQUEO/PUNTO MUERTO

7. Si es necesario un ajuste, afloje la tuerca y la contratuerca contra la horquilla (Figura 56).

8. Aplique una ligera presión hacia atrás en la palanca de control de movimiento, y gire la cabeza del perno de ajuste en el sentido apropiado hasta que la palanca de control esté centrada en posición de BLOQUEO/PUNTO MUERTO (Figura 56).

   Note: La presión hacia atrás sobre la palanca mantiene el pasador en el extremo de la ranura y el perno de ajuste podrá desplazar la palanca a la posición apropiada.

9. Apriete la tuerca y la contratuerca (Figura 56).

10. Repita los pasos 4 a 9 para la otra palanca de control.

11. Instale el panel delantero.

Realice este ajuste con las ruedas motrices girando.

1. Eleve el bastidor y apóyelo en soportes estables para que las ruedas motrices puedan moverse libremente.

2. Deslice el asiento hacia adelante, desengánchelo y gírelo hacia arriba y hacia adelante.

3. Desconecte el conector eléctrico del interruptor de seguridad del asiento.

4. Instale un puente provisional sobre los terminales del conector del arnés de cables.

5. Arranque el motor, asegúrese de que la palanca del acelerador está en el punto intermedio entre las posiciones de RáPIDO y LENTO, y quite el freno de estacionamiento.

   Note: Las palancas de control de movimiento deben estar en la posición de BLOQUEO/PUNTO MUERTO mientras se realiza cualquier ajuste.

6. Ajuste la longitud de la varilla de la bomba en un lado girando el eje hexagonal en el sentido apropiado, hasta que la rueda correspondiente quede estacionaria o se mueva muy lentamente en marcha atrás (Figura 58).

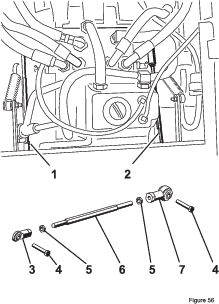

   Figura 58

   1. Varilla de la bomba – derecha
   2. Varilla de la bomba – izquierda
   3. Rótula
   4. Perno
   5. Tuerca autoblocante
   6. Eje hexagonal
   7. Rótula

7. Mueva la palanca de control de movimiento hacia adelante y hacia atrás, y luego a punto muerto otra vez.

   Note: La rueda debe dejar de girar o moverse muy lentamente en marcha atrás.

8. Mueva la palanca del acelerador a la posición de RáPIDO.

   Note: Asegúrese de que la rueda permanece estacionaria o se mueve lentamente en marcha atrás; ajústela si es necesario.

9. Repita los pasos 6 a 8 en el otro lado de la máquina.

10. Apriete las contratuercas de las rótulas (Figura 56).

11. Mueva la palanca del acelerador a la posición de LENTO y pare el motor.

12. Retire el puente del conector del arnés de cables y enchufe el conector en el interruptor del asiento.

    Advertencia

    El sistema eléctrico no realiza correctamente la desconexión de seguridad con el puente instalado.

    • Retire el cable puente del conector del arnés de cables y enchufe el conector en el interruptor del asiento cuando termine el ajuste.

    • No ponga nunca la máquina en marcha con el puente instalado y el interruptor del asiento anulado.

13. Baje el asiento a su posición de trabajo.

14. Retire los soportes.

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Afloje los pernos del panel delantero y retire el panel (Figura 59).



   Figura 59

   1. Perno
   2. Panel de control

4. Afloje la contratuerca del perno de tope de una palanca de control (Figura 60).



   Figura 60

   1. Perno de bloqueo
   2. Palanca de control
   3. Tuerca autoblocante
   4. 1,5 mm

5. Enrosque el perno hasta que haga tope (alejándose de la palanca de control).

6. Empuje la palanca de control hacia adelante hasta que haga tope, y sujétela en esa posición.

7. Desenrosque el perno de tope (hacia la palanca de control) hasta que quede una distancia de 1,5 mm entre la cabeza del perno de tope y la palanca de control.

   Note: Si desea reducir la velocidad máxima de la máquina, desenrosque cada perno de tope la misma distancia hacia la palanca de control hasta alcanzar la máxima velocidad deseada. Puede que tenga que probar el ajuste varias veces.

8. Apriete la contratuerca para sujetar el perno de tope.

9. Repita los pasos 4 a 8 para la otra palanca de control.

10. Instale el panel delantero.

11. Asegúrese de que la máquina avanza en línea recta y no gira al empujar ambas palancas de control hacia adelante hasta el tope.

    Note: Si la máquina gira, los pernos de tope no están ajustados a la misma distancia y tendrá que volver a ajustarlos.

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Afloje los pernos que sujetan las palancas de control (Figura 61).



   Figura 61

   1. Palanca de control
   2. Soporte de la palanca de control
   3. Pernos

4. Haga que alguien empuje los soportes de las palancas de control (no las palancas de control en sí) hacia adelante, a la posición de velocidad máxima, y que los sujete en esa posición.

5. Ajuste las palancas de control de forma que queden alineadas entre sí y apriete los pernos para fijar las palancas a los soportes (Figura 62).



   Figura 62

El depósito es de aproximadamente 4,7 litros.

El depósito se llena en fábrica con fluido hidráulico/para transmisiones de tractor de alta calidad. El fluido de repuesto recomendado es:

Toro Premium Transmission/Hydraulic Tractor Fluid (Fluido para transmisiones/fluido hidráulico para tractores Toro Premium) (Disponible en recipientes de 19 litros o en bidones de 208 litros. Consulte los números de pieza a su Distribuidor Toro o en el Catálogo de piezas).

Aceites alternativos: Si no está disponible al aceite Toro puede utilizarse aceite hidráulico Mobil® 424.

Note: Toro no asume responsabilidad alguna por daños causados por sustitutos no adecuados.

La mayoría de los aceites hidráulicos son casi incoloros, por lo que es difícil detectar fugas. Está disponible un aditivo de tinte rojo para el aceite del sistema hidráulico, en botellas de 20 ml. Una botella es suficiente para 15 a 22 litros de fluido hidráulico. Solicite el Nº de pieza 44-2500 a su distribuidor autorizado Toro.

Compruebe el nivel del fluido hidráulico antes de arrancar el motor por primera vez y posteriormente a diario.

1. Coloque la máquina en una superficie nivelada.

2. Mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO y arranque el motor.

   Note: Haga funcionar el motor a la velocidad más baja posible para purgar el aire del sistema.

   Important: No engrane la toma de fuerza.

3. Eleve la carcasa para extender los cilindros de elevación, apague el motor y retire la llave.

4. Levante el asiento para tener acceso al depósito de fluido hidráulico.

5. Retire el tapón de llenado de aceite hidráulico del cuello de llenado (Figura 63).



   Figura 63

   1. Varilla
   2. Tapón de llenado

6. Retire la varilla y límpiela con un paño limpio (Figura 63).

7. Inserte la varilla en el cuello de llenado; luego retírela y compruebe el nivel del fluido (Figura 63).

   Note: Si el nivel de fluido no está entre las muescas de la varilla, añada suficiente fluido hidráulico de alta calidad para que llegue a la zona de las muescas.

   Important: No llene demasiado.

8. Vuelva a colocar la varilla y enrosque el tapón de llenado en el cuello de llenado con la presión de los dedos solamente.

9. Compruebe que no hay fugas en ninguna manguera o acoplamiento hidráulico.

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Coloque un recipiente grande debajo del depósito de aceite hidráulico y el alojamiento de la transmisión y retire los tapones; deje que se vacíe todo el aceite hidráulico (Figura 64).



   Figura 64

   1. Tapón de vaciado del depósito hidráulico
   2. Filtro
   3. Tapón de vaciado del alojamiento de la transmisión

4. Limpie la zona alrededor del filtro de fluido hidráulico y retire el filtro (Figura 64).

5. Instale inmediatamente un nuevo filtro de fluido hidráulico.

6. Instale los tapones de vaciado del depósito hidráulico y del alojamiento de la transmisión.

7. Llene el depósito hasta el nivel correcto (aproximadamente 5,7 litros); consulte Comprobación del sistema hidráulico.

8. Arranque el motor y compruebe que no hay fugas de aceite. Haga funcionar el motor durante unos cinco minutos, luego párelo.

9. Después de 2 minutos, compruebe el nivel del fluido hidráulico; consulte Comprobación del sistema hidráulico.

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Eleve la unidad de corte a la posición de transporte.

4. Eleve la parte delantera de la máquina del suelo usando soportes fijos.

5. Limpie a fondo los bajos de la unidad de corte con agua.

El aceite de motor, las baterías, el fluido hidráulico y el refrigerante del motor son contaminantes. Elimínelos de acuerdo con la normativa estatal y local.
