Motorni puhač Pro Force®

Vučna jedinica Groundsmaster® serije 3200 ili 3300

Model No. 31916-Serial No. 410200000 and Up

Uvod

Motorni puhač postavlja se na traktorski uređaj i namijenjen je profesionalnim rukovateljima za komercijalnu primjenu. Prvenstveno je izrađen za upotrebu energije vjetra za brzo čišćenje neželjenog otpada s velikih područja dobro održavanih travnjaka u parkovima, terena za golf, sportskih i komercijalnih terena. Upotreba ovog proizvoda u bilo koju drugu svrhu osim one za koju je namijenjen može biti opasna za vas i prolaznike.

Pažljivo pročitajte ove informacije kako biste naučili ispravno upravljati uređajem i održavati ga te kako biste izbjegli tjelesne ozljede i oštećenja uređaja. Odgovorni ste za ispravno i sigurno upravljanje uređajem.

Na internetskoj stranici tvrtke Toro www.Toro.com možete dobiti informacije o sigurnosti uređaja, materijale za obuku rukovatelja, informacije o dodatnoj opremi, pomoć pri nalaženju distributera ili možete registrirati uređaj.

Ako vam je potreban servis, originalni dijelovi proizvođača Toro ili dodatne informacije, obratite se ovlaštenom serviseru ili službi za korisnike tvrtke Toro i pripremite broj modela i serijski broj svojeg uređaja. Slika 1 prikazuje lokaciju broja modela i serijskog broja na uređaju. Upišite brojeve na za to predviđeno mjesto.

Important: S pomoću mobilnog uređaja možete skenirati QR kod na naljepnici sa serijskim brojem (ako postoji) kako biste pristupili podacima o jamstvu i dijelovima te ostalim informacijama o proizvodu.

g246900

Slika 1

  1. Lokacija broja modela i serijskog broja

U ovom su priručniku navedene moguće opasnosti i sigurnosne poruke označene simbolom sigurnosnog upozorenja (Slika 2), koji upućuje na opasnost od teških ozljeda ili smrti u slučaju nepridržavanja preporučenih mjera opreza.

g000502

Slika 2

Simbol sigurnosnog upozorenja

U priručniku se informacije ističu dvjema riječima. Riječ Važno upućuje na posebne mehaničke informacije, a riječ Napomena na opće informacije na koje treba obratiti posebnu pažnju.

Upozorenje

KALIFORNIJA

Upozorenje prema kalifornijskom zakonu Proposition 65

Uporabom ovog proizvoda možete biti izloženi kemikalijama za koje je Savezna država Kalifornija utvrdila da uzrokuju rak, urođene mane ili druge posljedice štetne za reproduktivno zdravlje.

Sigurnost

Opće informacije o sigurnosti

Ovaj uređaj može amputirati ruke i noge te odbacivati predmete. Uvijek se pridržavajte svih sigurnosnih uputa kako biste izbjegli teške tjelesne ozljede.

  • Prije upotrebe uređaja s razumijevanjem pročitajte i ove Upute za upotrebu i upute za upotrebu vučne jedinice. Pobrinite se da svi korisnici proizvoda znaju upotrebljavati ovaj uređaj i vučnu jedinicu te da razumiju upozorenja.

  • Pozorno upravljajte vozilom. Ne bavite se aktivnostima koje vas ometaju; u suprotnom može doći do ozljeda ili oštećenja imovine.

  • Ne približavajte ruke ili noge pomičnim dijelovima vozila.

  • Ne upravljajte uređajem ako na njemu nisu postavljeni svi štitovi i drugi funkcionalni zaštitni uređaji.

  • Osigurajte da djeca, prolaznici i kućni ljubimci budu izvan područja rada uređaja. Nikad ne dopuštajte djeci da upravljaju uređajem.

  • Prije podešavanja, popravaka, čišćenja ili skladištenja uređaja obavezno isključite motor, izvadite ključ (ako postoji) te pričekajte da se zaustave svi pomični dijelovi i da se uređaj ohladi.

Neispravna upotreba ili nepropisno održavanje uređaja mogu dovesti do ozljeda. Kako biste smanjili mogućnost ozljeda, pridržavajte se ovih sigurnosnih uputa i uvijek obraćajte pažnju na simbol sigurnosnog upozorenja (Slika 2), koji označava Oprez, Upozorenje ili Opasnost – upute za osobnu sigurnost. Nepridržavanje uputa može dovesti do tjelesnih ozljeda ili smrti.

Sigurnosne naljepnice i naljepnice s uputama

Graphic

Sigurnosne naljepnice i upute lako su vidljive korisniku i nalaze se blizu svih područja potencijalne opasnosti. Zamijenite sve naljepnice koje su oštećene ili otpale.
decal119-0217

119-0217

  1. Upozorenje – zaustavite motor, držite se dalje od pomičnih dijelova; moraju biti postavljeni svi štitovi i štitnici.
decal137-3999

137-3999

  1. Upozorenje – pročitajte Upute za upotrebu.
  2. Opasnost od odbačenih predmeta – ne radite u blizini prolaznika.
  3. Upozorenje – nosite zaštitu za sluh i za oči.
  4. Opasnost od posjeklina/amputacije ruku – isključite motor; šake držite dalje od pomičnih dijelova; moraju biti postavljeni svi štitovi i štitnici.
decal133-8061

133-8061

decal139-6304

139-6304

  1. Opasnost od zapetljanja – pročitajte Upute za upotrebu; držite se dalje od pomičnih dijelova; moraju biti postavljeni svi štitovi i štitnici.
decal144-3294

144-3294

  1. Opasnost od zapetljanja – pročitajte Upute za upotrebu; držite se dalje od pomičnih dijelova; moraju biti postavljeni svi štitovi i štitnici.
decal144-3642

144-3642

  1. Prije održavanja pročitajte Upute za upotrebu.
  2. Mjesta za podmazivanje
  3. Servisirajte svakih 8 sati

Postavljanje

Note: Odredite lijevu i desnu stranu uređaja s uobičajenog položaja vozača.

Important: Kako biste postavili i upotrebljavali motorni puhač, vučna jedinica mora biti opremljena pomoćnom hidraulikom (model 31966), odnosno kompletom za upravljanje dodatnom opremom (model 31994).

Vađenje motornog puhača iz sanduka

Dijelovi potrebni za ovaj postupak:

Zakretni kotač2
Vijak4
Prirubna matica4

Important: Provjerite je li postavljen podmetač kako biste stabilizirali puhač prije nego što odvojite okvir puhača od sanduka za transport ili uklonite sanduk.

  1. Uklonite gornju stranu sanduka (Slika 3).

    g362308

    Slika 3

    1. Gornja strana sanduka
    2. Kraj sanduka
    3. Gornja strana uređaja
    4. Ploča ispod kućišta puhača

  2. Uklonite kraj sanduka koji se nalazi pored gornje strane uređaja (Slika 3).

  3. Uklonite ploču koja se nalazi ispod kućišta puhača (Slika 3).

  4. Uklonite zakretne kotače sa sanduka.

  5. Postavite zakretne kotače na uređaj s pomoću 4 vijka (½ × 3½ inča) i 4 prirubne matice (½ inča); pogledajte Slika 4.

    g362310

    Slika 4

    1. Matični vijak (½ × 3½ inča)
    2. Zakretni kotač
    3. Prirubna matica (½ inča)

  6. Pričvrstite traku na sklop gornje strane i podižite paletu tako da sanduk i puhač dođu u uspravni položaj (Slika 5).

    g027060

    Slika 5

    1. Traka za podizanje
    2. Sklop gornje strane

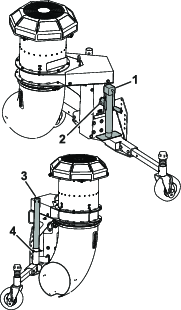

  7. Uklonite klin s osiguračem kojim je cijev podmetača pričvršćena za cijev za skladištenje (Slika 6). Uklonite sklop podmetača iz položaja za skladištenje.

    g363311

    Slika 6

    1. Podmetač
    2. Klin
    3. Cijev podmetača
    4. Klin s osiguračem

  8. Uklonite traku s palete i pričvrstite je na prsten za podizanje na puhaču (Slika 7).

  9. Podižite puhač sve dok traka nije zategnuta.

    g021675

    Slika 7

    1. Prsten za podizanje

  10. Umetnite cijev podmetača u cijev okvira, poravnajte otvore i učvrstite položaj s pomoću klina s osiguračem (Slika 8).

    g362315

    Slika 8

    1. Cijev okvira
    2. Klin s osiguračem
    3. Podmetač

  11. Uklonite vezicu za kabel kojom je ručka radilice pričvršćena za radilicu podmetača.

  12. Gurajte podmetač prema dolje sve dok podmetač ne bude u istoj ravnini kao i gume zakretnih kotača.

  13. Pažljivo uklonite vijke kojima je puhač pričvršćen za drvenu paletu.

  14. Odgurnite sanduk od puhača i spuštajte puhač dok zakretni kotači i podmetač ne dotaknu pod; traka mora biti zategnuta (Slika 9).

    g362311

    Slika 9

    1. Vijci

  15. Uklonite traku s prstena za podizanje puhača.

Postavljanje montažne ploče na okvir motornog puhača

Dijelovi potrebni za ovaj postupak:

Sklop montažne ploče1
Vijak (½ × 1¼ inča) 4
Sigurnosna matica (½ inča) 4

  1. Uklonite vijke kojima je sklop montažne ploče pričvršćen za sanduk (Slika 10).

    g350906

    Slika 10

    1. Sklop montažne ploče

  2. Postavite sklop montažne ploče na okvir puhača s pomoću 4 vijka (½ x 1¼ inča) i 4 sigurnosne matice (½ inča) i spojite pogonsko vratilo puhača s osovinom sa žlijebovima na sklopu montažne ploče tako da brzi spojnik povučete na osovinu (Slika 11).

    Note: Upotrijebite drugi najniži niz otvora na svakoj strani montažne ploče.

    g362312

    Slika 11

    1. Sigurnosne matice
    2. Sklop montažne ploče
    3. Vijci

  3. Zategnite vijke na 92 do 113 Nm.

  4. Pričvrstite sigurnosne lance na sklop montažne ploče.

Priprema vučne jedinice

Important: Kako biste postavili i upotrebljavali motorni puhač, vučna jedinica mora biti opremljena pomoćnom hidraulikom (model 31966), odnosno kompletom za upravljanje dodatnom opremom (model 31994).

  1. Parkirajte vučnu jedinicu na ravnoj površini.

  2. Isključite PTO uređaj i spustite priključke.

  3. Aktivirajte parkirnu kočnicu, ugasite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave.

  4. Uklonite prednji priključak (ako postoji) s poluga vučne jedinice za podizanje i odspojite osovinu PTO uređaja s vučne jedinice; pogledajte Upute za upotrebu vučne jedinice.

    Note: Sačuvajte opremu za montažu priključka za upotrebu pri postavljanju.

Postavljanje motornog puhača na vučnu jedinicu

Dijelovi potrebni za ovaj postupak:

Sklop puhača 1
U-vijak2
Sigurnosna matica (⅜ inča)4
Zaustavna ploča2
Noseći vijak (5/16 × 3¼ inča)4
Sigurnosna matica (5/16 inča)4

  1. Postavite vučnu jedinicu u položaj iza puhača tako da je sklop montažne ploče poravnat s polugama vučne jedinice za podizanje.

  2. Spustite poluge za podizanje u montažni sklop kako prikazuje Slika 12, a potom aktivirajte ručnu kočnicu vučne jedinice, isključite motor, uklonite ključ i pričekajte da se svi pomični dijelovi zaustave.

    g350946

    Slika 12

    Prikazana desna strana

    1. Noseći vijak (5/16 × 3¼ inča)
    2. Zaustavna ploča
    3. Sigurnosna matica (5/16 inča)
    4. U-vijak
    5. Sigurnosna matica (⅜ inča)

  3. Pričvrstite stražnji dio poluga za podizanje na montažni sklop pomoću isporučenih U-vijaka, zaustavnih ploča, nosećih vijaka i sigurnosnih matica (Slika 12).

  4. Pričvrstite prednji dio poluga za podizanje za montažni sklop pomoću 2 šesterokutna vijka i 2 zakrivljene podloške uklonjene s priključka u Priprema vučne jedinice kako prikazuje Slika 13.

    g351463

    Slika 13

    Prikazana desna strana

    1. Vijak s osloncem na prednjem dijelu poluge za podizanje
    2. Zakrivljena podloška
    3. Vijak sa šesterokutnom glavom

    Ako ste prethodno koristili vijke za postavljanje jedinice za rezanje: Nanesite sredstvo za fiksiranje navoja na navoje vijaka.

  5. Pritegnite vijke prema odgovarajućim specifikacijama:

    • Ako prvi put upotrebljavate vijke za postavljanje priključka:

      Zategnite vijke na 256 do 313 Nm.

    • Ako ste prethodno upotrebljavali vijke za postavljanje priključka:

      Zategnite vijke na 195 do 239 Nm.

  6. Pomoću opreme za PTO priključak uklonjene u Priprema vučne jedinice, pričvrstite PTO osovinu vučne jedinice za spojnu osovinu sa žlijebovima na sklop montažne ploče kako prikazuje Slika 14.

    g350949

    Slika 14

    1. Glavati vijak
    2. Podloška
    3. Sigurnosna matica

  7. Zategnite opremu za PTO priključak; za specifikacije zakretnog momenta pogledajte Upute za upotrebu svojeg uređaja.

  8. Spojite lance poklopca pogonskog vratila na područja kako prikazuje Slika 15.

    g367855

    Slika 15

    1. Lanac unutarnjeg poklopca i točka spajanja
    2. Lanac vanjskog poklopca i točka spajanja

  9. Podignite podmetač puhača tako da je viši od zakretnih kotača.

  10. Uklonite čepove za prašinu iz hidrauličnih spojnica i provjerite da na spojnicama nema prljavštine ni nečistoća.

  11. Spojite spojnice hidrauličnog crijeva s hidrauličnim spojnicama na stražnjoj dodatnoj hidrauličkoj opremi za upravljanje vučne jedinice.

    Important: Svaki put kad su spojnice hidrauličnog crijeva odspojene, osigurajte da su čepovi za prašinu čisti, a potom da su postavljeni kako biste spriječili ulazak nečistoća u hidraulički sustav.

Postavljanje podmetača u cijev za skladištenje

Nakon što postavite puhač na vučnu jedinicu, uklonite podmetač s cijevi okvira i postavite ga u cijev za skladištenje s pomoću klina s osiguračem (Slika 16). To će vam omogućiti oscilaciju puhača tijekom rada.

g367854

Slika 16

  1. Podmetač
  2. Klin s osiguračem
  3. Cijev za skladištenje

Postavljanje vodilica

Dijelovi potrebni za ovaj postupak:

Vodilica2
Nosač vodilice2
U-vijak2
Vijak sa šesterokutnom glavom (5/16 × 1 inč)4
Prirubna matica (⅜ inča)4
Prirubna matica (5/16 inča)4

Upotrijebite 4 vijka (5/16 x 1 inč), 4 prirubne matice (5/16 inča), 2 U-vijka, 4 prirubne matice (⅜ inča) i 2 nosača vodilice kako biste postavili vodilice na osovine zakretnih kotača (desna strana prikazana je u Slika 17 i Slika 18).

g367852

Slika 17

  1. Vodilica
  2. Prirubna matica (⅜ inča)
  3. Nosač vodilice
  4. Prirubna matica (5/16 inča)
  5. Vijak sa šesterokutnom glavom (5/16 × 1 inč)
  6. U-vijak
g367853

Slika 18

  1. 2,5 cm

Podmazivanje uređaja

Kako biste osigurali odgovarajuće karakteristike podmazivanja, prije upotrebe podmažite uređaj; pogledajte Podmazivanje puhača.

Important: Neispravno podmazivanje uređaja rezultirat će preranim otkazivanjem kritičnih dijelova.

Rad

Note: Odredite lijevu i desnu stranu uređaja s uobičajenog položaja vozača.

Important: PTO uređaj uključujte samo u niskom praznom hodu; uključivanje PTO uređaja u visokom praznom hodu skraćuje vijek trajanja spojke.

Important: Nemojte upravljati uređajem bez postavljenih štitova za ventilator i prijenosnik (Slika 19).

g362309

Slika 19

  1. Štit za ventilator
  2. Štit za prijenosnik

Upute za siguran rad

Sigurnost prije rada

  • Nikad nemojte dopustiti djeci ili nestručnim osobama da upravljaju uređajem ili da ga servisiraju. Dobna granica za rukovatelje može biti ograničena lokalnim propisima. Vlasnik je odgovoran za obuku svih rukovatelja i mehaničara.

  • Upoznajte se sa sigurnim radom s opremom, komandama i sigurnosnim znakovima.

  • Prije podešavanja, popravaka, čišćenja ili skladištenja uređaja obavezno pričekajte da se svi pomični dijelovi zaustave i pustite da se uređaj ohladi. Morate znati kako brzo zaustaviti uređaj.

  • Osigurajte da su svi štitovi, zaštitni uređaji i naljepnice na mjestu. Popravite ili zamijenite sve zaštitne uređaje i zamijenite sve nečitljive ili nedostajuće naljepnice. Nemojte upravljati vozilom ako ti elementi nisu prisutni ili ne funkcioniraju.

  • Ne modificirajte opremu ni na koji način.

Sigurnost tijekom rada

  • Vlasnik/rukovatelj može spriječiti nesreće koje mogu uzrokovati tjelesne ozljede ili oštećenja imovine i odgovoran je za njih.

  • Nosite prikladnu odjeću, uključujući zaštitu za oči, duge hlače, čvrstu obuću otpornu na proklizavanje i zaštitu za sluh. Zavežite kosu ako je duga i nemojte nositi viseći nakit.

  • Nemojte upravljati kosilicom ako ste bolesni, umorni ili pod utjecajem alkohola ili droga.

  • Pozorno upravljajte vozilom. Ne bavite se aktivnostima koje vas ometaju; u suprotnom može doći do ozljeda ili oštećenja imovine.

  • Ispušteni zrak ima znatnu snagu i može uzrokovati ozljedu ili gubitak oslonca. Držite se podalje od mlaznice puhača kad uređaj radi.

  • Držite uređaj podalje od svih prolaznika; isključite uređaj kad se prolaznici približe, nemojte usmjeravati ispuštanje prema njima.

  • Nemojte prevoziti putnike na uređaju i osigurajte da su prolaznici i kućni ljubimci izvan područja rada uređaja.

  • Upravljajte uređajem samo kad je vidljivost dobra kako biste izbjegli rupe ili skrivene opasnosti.

  • Pogledajte prema natrag i dolje prije vožnje unatrag kako biste provjerili da je put slobodan.

  • Budite oprezni pri približavanju oštrim zavojima, grmlju, stablima ili drugim predmetima koji bi vam mogli zakloniti vidno polje.

  • Nikad ne ostavljajte upaljen uređaj bez nadzora.

  • Ako uređaj ikad neuobičajeno vibrira, odmah ga zaustavite, ugasite motor, izvadite ključ, pričekajte da se svi pomični dijelovi zaustave i pregledajte ima li oštećenja. Popravite svu štetu na uređaju prije nego što nastavite s radom.

  • Smanjite brzinu tijekom rada na grubom i neravnom terenu, u blizini rubnjaka, rupa i drugih naglih promjena u terenu.

Sigurnost na padinama

  • Nagibi su jedan od glavnih čimbenika koji uzrokuju gubitak kontrole nad uređajem i nesreće s prevrtanjem, što može uzrokovati teške ozljede ili smrt. Vi ste odgovorni za sigurno upravljanje na padini. Upravljanje uređajem na bilo kojoj padini zahtijeva dodatnu pozornost.

  • Pregledajte specifikacije vučne jedinice kako biste osigurali da nećete prekoračiti njezine mogućnosti na padinama.

  • Ocijenite uvjete na lokaciji i pregledajte lokaciju kako biste utvrdili je li padina sigurna za upravljanje uređajem. Pri pregledavanju terena uvijek razumno prosuđujte.

  • Pregledajte upute za upravljanje uređajem na padinama navedene u nastavku. Prije upravljanja uređajem pregledajte uvjete na lokaciji i utvrdite možete li upravljati uređajem u danim uvjetima toga dana i na toj lokaciji. Promjene terena mogu uzrokovati promjenu u radu uređaja na padinama.

    • Izbjegavajte pokretanje, zaustavljanje ili skretanje na padinama. Nemojte naglo mijenjati brzinu ili smjer. Skrećite polako i postupno.

    • Nemojte upravljati uređajem u uvjetima kada su trenje, upravljanje ili stabilnost upitni.

    • Uklonite ili označite prepreke kao što su jarci, rupe, kamenje, brazde i izbočine na terenu ili ostale skrivene opasnosti. Visoka trava može zakloniti pogled na prepreke. Neravan teren može uzrokovati prevrtanje uređaja.

    • Uzmite u obzir da upravljanje uređajem na mokroj travi, na padinama ili nizbrdo može uzrokovati gubitak trenja.

    • Budite krajnje oprezni pri upravljanju uređajem u blizini litica, jaraka, nasipa, vode ili drugih opasnosti. Ako kotači prijeđu preko rubova ili se rub uruši, može doći do naglog prevrtanja uređaja. Uspostavite sigurnu udaljenost između uređaja i opasnosti.

Sigurnost nakon rada

  • Prije podešavanja, popravaka, čišćenja ili skladištenja uređaja parkirajte uređaj na ravnoj površini, isključite motor, izvadite ključ, pričekajte da se svi pomični dijelovi zaustave i pustite da se uređaj ohladi.

  • Uređaj odvojite od vučne jedinice samo ako se nalazi na ravnoj površini.

  • Održavajte sve dijelove uređaja u dobrom radnom stanju i svu opremu zategnutu.

  • Zamijenite sve istrošene i oštećene naljepnice ili naljepnice koje nedostaju.

Podešavanje visine mlaznice puhača

Mlaznica puhača može se upotrebljavati u visinskom rasponu od 114 do 216 mm. Kako biste prilagodili visinu mlaznice puhača, postavite osovine zakretnog kotača u gornje ili donje otvore vilice kotača te dodajte ili uklonite jednaki broj odstojnika s vilica zakretnih kotača.

  1. Pokrenite motor i podignite puhač s poda kako biste mogli zamijeniti zakretne kotače.

  2. Ugasite motor i izvadite ključ.

  3. Postavite osovine zakretnih kotača u iste otvore obiju vilica zakretnih kotača (Slika 20).

    Note: Upotrijebite otvore za postavljanje osovine vilica zakretnih kotača kako biste postigli veću visinu mlaznice puhača.

    g008866

    Slika 20

    1. Čep za podešavanje napetosti
    2. Odstojnici
    3. Podmetci
    4. Otvori za postavljanje osovine
    5. Zakretni kotač

  4. Uklonite čep za podešavanje napetosti s vretenaste osovine (Slika 20) i izvucite je iz osovine zakretnog kotača.

  5. Postavite 2 podmetka (⅛ inča) na vretenastu osovinu jednako kao što su izvorno bili postavljeni.

    Note: Ti su podmetci potrebni za poravnavanje cijele širine puhača.

  6. Gurnite odgovarajući broj odstojnika od ½ inča na vretenastu osovinu kako biste postigli željenu visinu, a potom gurnite podlošku na osovinu.

  7. Gurnite vretenastu osovinu zakretnog kotača kroz osovinu kotača.

  8. Postavite podmetke (kao što su izvorno bili postavljeni) i preostale odstojnike na vretenastu osovinu.

  9. Postavite čep za podešavanje napetosti kako biste učvrstili sklop.

Savjeti za rad

Upozorenje

Ispušteni zrak ima znatnu snagu i može uzrokovati ozljedu ili gubitak oslonca.

  • Držite se dalje od otvora mlaznice dok uređaj radi.

  • Držite prolaznike dalje od otvora mlaznice dok uređaj radi.

  • Vježbajte rukovanje puhačem. Pušite u smjeru vjetra kako biste spriječili otpuhivanje materijala natrag u očišćeno područje.

  • Budite pozorni i oprezni te usporite pri skretanju. Pogledajte iza i oko sebe prije mijenjanja smjera.

  • Imajte na umu smjer mlaznice puhača i nemojte je usmjeravati prema drugim osobama.

  • Budite oprezni pri približavanju oštrim zavojima, grmlju, stablima ili drugim predmetima koji bi mogli zakloniti vidno polje.

  • Prije vožnje ispod bilo kojeg objekta (npr. grane, okvira vrata, električne žice) provjerite razmak iznad glave i osigurajte da objekti ne dodiruju filtar uređaja.

  • Usporite pri naglom skretanju ili pri skretanju na padinama.

  • Prije vožnje unatrag pogledajte iza sebe i provjerite ima li ikoga iza uređaja.

  • Budite oprezni pri otpuhivanju oko novozasađenog travnjaka jer snaga zraka može poremetiti travu.

  • Držite se dalje od otvora mlaznice dok uređaj radi. Držite prolaznike dalje od otvora mlaznice i nemojte usmjeravati ispust prema prolaznicima.

  • Nemojte riskirati ozljede. Ako se osoba ili životinja neočekivano pojavi u području rada ili u blizini, zaustavite uređaj i isključite motor. Neoprezna upotreba u kombinaciji s nagibom terena, odbijanjem materijala ili nepravilno postavljenim štitovima može dovesti do ozljeda uzrokovanih odbačenim predmetima. Nastavite s upotrebom tek nakon što očistite područje.

Important: Prije transporta podignite puhač. Ako ostavite mlaznicu okrenutu prema dolje tijekom transporta, mlaznica može doći u kontakt s tlom i oštetiti se.

Održavanje

Sigurnost pri održavanju

  • Prije čišćenja, servisiranja ili podešavanja uređaja učinite sljedeće:

    • Parkirajte uređaj na ravnoj površini.

    • Pričekajte da se svi pomični dijelovi zaustave.

    • Odvojite uređaj od vučne jedinice.

    • Spustite podmetač.

    • Pustite da se komponente uređaja ohlade prije održavanja.

  • Izvršavajte održavanje uređaja isključivo kako je navedeno u ovom priručniku. Ako su ikad potrebni veći popravci ili trebate pomoć, obratite se ovlaštenom distributeru tvrtke Toro.

  • Poduprite uređaj blokovima ili podmetačima za pridržavanje uređaja kad radite ispod njega.

  • Osigurajte da su svi štitovi sigurno postavljeni nakon održavanja ili podešavanja uređaja.

  • Uređaj nikad ne smije servisirati neosposobljeno osoblje.

  • Držite sve dijelove u dobrom radnom stanju i sve pričvrsne elemente zategnute. Zamijenite sve oštećene ili nedostajuće naljepnice.

  • Nemojte ometati predviđenu funkciju sigurnosnog uređaja ili smanjivati stupanj zaštite koji pruža sigurnosni uređaj. Redovito provjeravajte rade li ispravno.

  • Ako su potrebni veći popravci ili pomoć, kontaktirajte ovlaštenog distributera tvrtke Toro.

  • Bilo kakve izmjene na vozilu mogu utjecati na rad, karakteristike i trajanje vozila, a upotreba takvog vozila može rezultirati tjelesnim ozljedama ili smrću. Takva upotreba može dovesti do poništavanja jamstva tvrtke Toro®.

Podmazivanje puhača

Interval servisa održavanjaPostupak održavanja
Svakih 50 sati
  • Podmažite sve mazalice
    		•

    Motorni puhač ima ležajeve i čahure koji se moraju redovito podmazivati. Ako se uređaj upotrebljava u normalnim uvjetima, podmazujte ležajeve litijskim mazivom br. 2. Mazalice podmažite odmah nakon svakog pranja, neovisno o navedenom vremenskom intervalu.

    Mjesta za podmazivanje su sljedeća:

    Remenica pogona (Slika 21)

    g021632

    Slika 21

    Prikazana bez poklopca

    Osovina zakretnih kotača (2) (Slika 22)

    g011557

    Slika 22

    Podmazivanje pogonskog vratila

    Interval servisa održavanjaPostupak održavanja
    Prije svake uporabe ili svakodnevno
  • Podmažite komponente pogonskog vratila
    		•

    Pogonsko vratilo montažne opreme ima ležajeve i čahure koje morate redovito podmazivati. Ako uređaj upotrebljavate u normalnim uvjetima, podmazujte ležajeve litijskim mazivom br. 2. Mazalice podmažite odmah nakon svakog pranja, neovisno o navedenom vremenskom intervalu.

    1. Postavite uređaj i puhač na ravnu površinu i spustite puhač.

    2. Postoji 9 mjesta za podmazivanje; pogledajte servisnu naljepnicu montažne opreme ili Slika 23.

      g368041

      Slika 23

      1. Podmažite križni ležaj na odjeljku pogonskog vratila na strani uređaja spojenom s pogonom.
      2. Podmažite vanjsku osovinu odjeljka pogonskog vratila na strani uređaja.
      3. Podmažite križni ležaj na odjeljku pogonskog vratila na strani uređaja spojenom s osovinom s prirubničkim ležajem.
      4. Podmažite svaki prirubnički ležaj između 2 glavna odjeljka osovine.
      5. Podmažite križne ležajeve na pogonskom vratilu puhača.
      6. Podmažite svaku čahuru štita na svakom kraju štitova pogonskog vratila puhača.

    Provjera podmazivanja mjenjačke kutije

    Interval servisa održavanjaPostupak održavanja
    Nakon prvih 50 sati
  • Provjerite je li mjenjačka kutija podmazana
    		•
    Svakih 150 sati
  • Provjerite je li mjenjačka kutija podmazana
    		•

    Kapacitet mjenjačke kutije: 177ml.

    1. Postavite uređaj i puhač na ravnu površinu i spustite puhač.

    2. Uklonite 5 vijaka i podloške kojima je poklopac prijenosnika pričvršćen za puhač (Slika 24).

      g362314

      Slika 24

      1. Vijak
      2. Mjenjačka kutija
      3. Poklopac

    3. Uklonite poklopac kako biste otkrili prijenosnik puhača (Slika 24).

    4. Uklonite čep otvora za provjeru/punjenje s bočne strane mjenjačke kutije (Slika 25).

      g362313

      Slika 25

      1. Čep otvora za provjeru/punjenje
      2. Čep otvora za pražnjenje

    5. Provjerite razinu ulja kako biste se uvjerili da doseže razinu otvora s čepom u mjenjačkoj kutiji. Ako je razina maziva niska, ulijevajte mazivo za zupčanike SAE 80-90 dok se razina ne podigne do otvora.

    6. Postavite čep otvora za provjeru/punjenje na mjenjačku kutiju.

    7. Postavite poklopac.

    Provjera mlaznice

    Interval servisa održavanjaPostupak održavanja
    Prije svake uporabe ili svakodnevno
  • Provjerite stezaljku mlaznice i vodilice mlaznice
    		•

    Provjera stezaljke mlaznice i podešavanje položaja

    Upozorenje

    Ispušteni zrak ima znatnu snagu i može uzrokovati ozljedu ili gubitak oslonca.

    Prije podešavanja položaja mlaznice puhača, parkirajte vučnu jedinicu na ravnoj površini, isključite PTO uređaj, uklonite ključ i pričekajte da se svi pomični dijelovi zaustave.

    1. Svakodnevno provjeravajte stezaljku mlaznice (Slika 26) kako biste osigurali da je čvrsto stegnuta.

      Note: Mlaznica se može otpustiti ako se povlači preko prepreka ili kroz niska područja na terenu.

    2. Zategnite pričvršćivače stezaljke kako biste zadržali razmak od 1,3 cm.

      Mlaznica bi se trebala slobodno okretati kad je pomičete rukom.

      g023909

      Slika 26

      1. Stezaljka mlaznice
      2. Razmak od 1,3 cm

    Čišćenje vodilica mlaznice

    Provjerite i uklonite nakupljenu travu, nečistoće ili druge ostatke oko i između vodilica mlaznice (Slika 27).

    Kako biste spriječili zatajenje motora, držite mlaznicu čistom.

    g362316

    Slika 27

    1. Vodilice mlaznice

    Podešavanje remena mlaznice

    Interval servisa održavanjaPostupak održavanja
    Nakon prvih 8 sati
  • Provjerite stanje i napetost remena
    		•
    Svakih 50 sati
  • Provjerite stanje i napetost remena
    		•

    Podesite remen ako prokliže pri promjeni smjera mlaznice.

    1. Pritisnite remen na sredini najduljeg raspona s 30 Nm sile (Slika 28).

      Note: Remen bi trebao imati otklon od 4,8 mm.

    2. Ako otklon nije ispravan, nastavite na sljedeći korak. Ako je ispravan, nastavite s radom.

      g021636

      Slika 28

      1. Prirubna matica
      2. Šesterokutna matica
      3. Ovdje pritisnite remen

    3. Otpustite šesterokutnu maticu i zategnite prirubnu maticu kako biste povećali napetost remena (Slika 28).

      Note: Nemojte ga prekomjerno zategnuti.

    4. Pritegnite šesterokutnu maticu kako biste učvrstili podešeni položaj.

    Skladištenje

    1. Uklonite odrezanu travu, prljavštinu i prašinu s vanjskih dijelova cijelog puhača.

      Important: Možete prati uređaj s pomoću blagog deterdženta i vode. Nemojte prati uređaj visokotlačnim peračem. Izbjegavajte prekomjernu upotrebu vode.

    2. Provjerite i zategnite sve vijke i matice. Zamijenite istrošene dijelove.

    3. Obojite sve izgrebane ili gole metalne površine. Boju možete kupiti kod ovlaštenog servisera.

    4. Čuvajte uređaj u čistoj, suhoj garaži ili skladišnom prostoru. Upotrijebite podmetač kako biste držali puhač u uspravnom položaju. Nemojte polijegati puhač na tlo.
