Suflantă de reziduuri Pro Force®

Piese solicitate pentru această procedură:

Important: Asigurați-vă că cricul este instalat pentru a stabiliza suflanta înainte de a deșuruba cadrul suflantei din cutia de transport sau de a îndepărta cutia.

1. Îndepărtați partea superioară a cutiei (Figura 3).



   Figura 3

   1. Partea superioară a cutiei
   2. Capătul cutiei
   3. Partea superioară a mașinii
   4. Placă sub carcasa suflantei

2. Scoateți capătul cutiei care se află spre partea superioară a mașinii (Figura 3).

3. Scoateți placa aflată sub carcasa suflantei (Figura 3).

4. Îndepărtați roțile pivotante din cutie.

5. Instalați roțile pivotante la nivelul mașinii cu 4 șuruburi (½ x 3 ½") și 4 contrapiulițe cu guler (½"); consultați Figura 4.



   Figura 4

   1. Șurub (1/2 x 3 ½")
   2. Roată pivotantă
   3. Contrapiuliță cu guler (½")

6. Fixați o curea la nivelul ansamblului capătului superior și ridicați paletul până când cutia și suflanta sunt așezate pe verticală (Figura 5).



   Figura 5

   1. Curea de ridicare
   2. Ansamblul capătului superior

7. Îndepărtați știftul de siguranță care fixează tubul cricului la nivelul tubului de depozitare (Figura 6). Scoateți ansamblul cricului din poziția de depozitare.

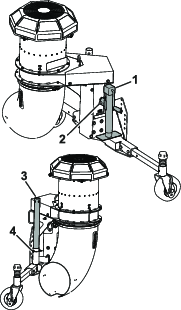

   Figura 6

   1. Cric
   2. Știft
   3. Tubul cricului
   4. Știft de siguranță

8. Îndepărtați cureaua de la nivelul paletului și fixați-o la nivelul buclei de ridicare de pe suflantă (Figura 7).

9. Ridicați suflanta până când cureaua este întinsă.



   Figura 7

   1. Buclă de ridicare

10. Introduceți tubul cricului în tubul cadrului, aliniați orificiile și fixați-l în poziție cu știftul de siguranță (Figura 8).



    Figura 8

    1. Tubul cadrului
    2. Știft de siguranță
    3. Cric

11. Îndepărtați colierul de cablu care fixează mânerul manivelei de manivela cricului.

12. Coborâți cricul până când suportul cricului este la același nivel cu anvelopele rolelor.

13. Scoateți cu grijă șuruburile care fixează suflanta la nivelul paletului de lemn.

14. Împingeți cutia departe de suflantă și coborâți suflanta până când rolele și cricul ating podeaua, ținând cureaua întinsă (Figura 9).



    Figura 9

    1. Șuruburi

15. Îndepărtați cureaua din bucla de ridicare a suflantei.

Piese solicitate pentru această procedură:

1. Îndepărtați șuruburile care fixează ansamblul plăcii de montare la nivelul cutiei (Figura 10).



   Figura 10

   1. Ansamblu placă de montare

2. Instalați ansamblul plăcii de montare la nivelul cadrului suflantei de reziduuri cu 4 șuruburi (½ x 1 ¼") și 4 contrapiulițe (½") și conectați arborele de transmisie al suflantei la arborele canelat de pe ansamblul plăcii de montare prin împingerea cuplajului rapid pe arbore (Figura 11).

   Note: Utilizați al doilea cel mai de jos set de orificii de pe fiecare parte a plăcii de montare.



   Figura 11

   1. Contrapiulițe
   2. Ansamblu placă de montare
   3. Șuruburi

3. Strângeți șuruburile la un cuplu de 92 – 113 N∙m.

4. Fixați lanțurile de siguranță la nivelul ansamblului plăcii de montare.

Important: Pentru a instala și utiliza suflanta de reziduuri, unitatea de tracțiune trebuie să fie echipată cu setul pentru circuitul hidraulic auxiliar (model 31966) și setul pentru controlul accesoriilor (model 31994).

1. Parcați unitatea de tracțiune pe o suprafață uniformă.

2. Decuplați priza de putere și coborâți dispozitivele de montare.

3. Cuplați frâna de parcare, opriți motorul, scoateți cheia și așteptați până când toate mișcările se opresc.

4. Îndepărtați dispozitivul de montare frontal (dacă este echipat) de la nivelul brațelor de ridicare ale unității de tracțiune și deconectați arborele pentru priza de putere de montare; consultați Manualul operatorului pentru unitatea de tracțiune.

   Note: Păstrați componentele dispozitivului de montare pentru utilizarea acestora în cadrul instalării.

Piese solicitate pentru această procedură:

1. Mișcați unitatea de tracțiune în poziție în spatele suflantei, astfel încât ansamblul plăcii de montare să fie aliniat cu brațele de ridicare ale unității de tracțiune.

2. Coborâți brațele de ridicare în ansamblul de montare după cum se arată în Figura 12, apoi cuplați frâna de parcare a unității de tracțiune, opriți motorul, scoateți cheia și așteptați până când toate mișcările se opresc.



   Figura 12

   Este prezentată partea dreaptă

   1. Șurub de fixare (5/16 x 3 ¼")
   2. Placă de oprire
   3. Contrapiuliță (5/16")
   4. Șurub în U
   5. Contrapiuliță (⅜")

3. Fixați partea din spate a brațelor de ridicare la nivelul ansamblului de montare cu ajutorul șuruburilor în U, plăcilor de oprire, șuruburilor de fixare și contrapiulițelor furnizate (Figura 12).

4. Fixați partea din față a brațelor de ridicare la nivelul ansamblului de montare cu ajutorul celor 2 șuruburi cu cap hexagonal și a celor 2 șaibe curbate îndepărtate de la dispozitivul de montare de la Pregătirea unității de tracțiune, așa cum se arată în Figura 13.



   Figura 13

   Este prezentată partea dreaptă

   1. Șurub cu umăr în fața brațului de ridicare
   2. Șaibă curbată
   3. Șurub cu cap hexagonal

   Dacă ați folosit anterior șuruburile pentru a monta unitatea de tăiere: aplicați agent de blocare a filetului pe filetele șuruburilor.

5. Strângeți șuruburile conform specificațiilor corespunzătoare:

   • Dacă utilizați șuruburile pentru a instala dispozitivul de montare pentru prima dată:

     Strângeți șuruburile la un cuplu de 256 – 313 N∙m.

   • Dacă ați folosit anterior șuruburile pentru a instala dispozitivul de montare:

     Strângeți șuruburile la un cuplu de 195 – 239 N∙m.

6. Utilizând componentele de conectare a prizei de putere îndepărtate de la Pregătirea unității de tracțiune, fixați arborele prizei de putere al unității de tracțiune la arborele de conectare canelat de la nivelul ansamblului plăcii de montare, așa cum se arată în Figura 14.



   Figura 14

   1. Dop filetat
   2. Şaibă
   3. Contrapiuliță

7. Strângeți componentele de conectare a prizei de putere; consultați Manualul operatorului al mașinii dumneavoastră pentru specificații privind cuplul.

8. Conectați lanțurile elementului de acoperire al arborelui de transmisie în zonele prezentate în Figura 15.



   Figura 15

   1. Lanț element de acoperire interior și punct de conectare
   2. Lanț element de acoperire exterior și punct de conectare

9. Ridicați cricul suflantei mai sus decât rolele.

10. Îndepărtați dopurile de protecție împotriva prafului de la nivelul cuplajelor hidraulice și asigurați-vă că nu există murdărie sau reziduuri la nivelul cuplajelor.

11. Conectați cuplajele furtunului hidraulic de montare la cuplajele hidraulice de la nivelul sistemului de acționare hidraulică auxiliar din partea din spate a unității de tracțiune.

    Important: De fiecare dată când cuplajele furtunului hidraulic sunt deconectate, asigurați-vă că dopurile de protecție împotriva prafului sunt curățate și apoi instalate pentru a preveni pătrunderea contaminării în oricare dintre sistemele hidraulice.

După ce instalați suflanta la nivelul unității de tracțiune, îndepărtați cricul de la nivelul tubului cadrului și utilizați știftul de siguranță pentru a-l instala la nivelul tubului de depozitare (Figura 16). Acest lucru vă permite să oscilați suflanta în timpul funcționării.

Figura 16

1. Cric
2. Știft de siguranță
3. Tub de depozitare

Piese solicitate pentru această procedură:

Utilizați 4 șuruburi (5/16 x 1"), 4 piulițe cu guler (5/16"), 2 șuruburi în U, 4 piulițe cu guler (⅜") și 2 console pentru ghidaje flexibile pentru a instala ghidajele flexibile la brațele roților pivotante (în Figura 17 și Figura 18 se afișează partea dreaptă).

Figura 17

1. Ghidaj flexibil
2. Piuliță cu guler (⅜")
3. Consolă ghidaj flexibil
4. Piuliță cu guler (5/16")
5. Șurub cu cap hexagonal (5/16 x 1")
6. Șurub în U

Figura 18

1. 2,5 cm

Pentru a asigura caracteristici de lubrifiere corespunzătoare, aplicați lubrifiant la nivelul mașinii înainte de utilizare; consultați Lubrifierea suflantei.

Important: Lubrifierea necorespunzătoare a mașinii va cauza defectarea prematură a pieselor esențiale.

Duza suflantei poate fi utilizată la o înălțime cuprinsă între 114 – 216 mm. Pentru a regla înălțimea duzei suflantei, poziționați axele rolelor în orificiile superioare sau inferioare ale furcilor rolelor și adăugați sau îndepărtați un număr egal de distanțiere de la nivelul furcilor rolelor.

1. Porniți motorul și ridicați suflanta de la sol, astfel încât să puteți înlocui rolele.

2. Opriți motorul și scoateți cheia.

3. Poziționați axele rolelor în aceleași orificii în ambele furci ale rolelor (Figura 20).

   Note: Utilizați orificiile inferioare de montare ale axului furcii rolei pentru a obține o înălțime mai mare a duzei suflantei.



   Figura 20

   1. Capac de tensionare
   2. Distanțiere
   3. Garnituri de reglare
   4. Orificii de montare ale axului
   5. Rolă

4. Îndepărtați capacul de tensionare de pe arborele axului (Figura 20) și glisați axul în afara brațului rolei.

5. Amplasați cele 2 garnituri de reglare (⅛") pe arborele axului așa cum au fost montate inițial.

   Note: Aceste garnituri de reglare sunt necesare pentru a atinge același nivel pe toată lățimea suflantei.

6. Împingeți numărul corespunzător de distanțiere de ½" pe arborele axului pentru a obține înălțimea dorită; apoi împingeți șaiba pe arbore.

7. Împingeți axul rolei prin brațul acesteia.

8. Montați garniturile de reglare (așa cum au fost montate inițial) și distanțierele rămase pe arborele axului.

9. Montați capacul de tensionare pentru a fixa ansamblul.

• Exersați utilizarea suflantei. Suflați în aceeași direcție în care suflă și vântul, pentru a preveni suflarea materialului înapoi în zona curățată.

• Fiți atent, încetiniți și efectuați virajele cu atenție. Priviți înapoi și în lateral, înainte de a schimba direcția.

• Fiți atent la direcția duzei suflantei și nu o îndreptați înspre persoane.

• Apropiați-vă cu atenție de curbele fără vizibilitate, tufișuri, copaci sau alte obiecte care pot afecta vizibilitatea.

• Verificați cu atenție dacă aveți spațiu suficient deasupra (adică atenție la ramuri, cadre de uși sau cabluri electrice) înainte de deplasarea pe sub obiecte și nu permiteți contactul acestora cu filtrul suflantei.

• Reduceți viteza când efectuați viraje strânse sau când virați pe teren în pantă.

• Înainte de a conduce în marșarier, priviți în spate și asigurați-vă că nu se află nimeni în spatele mașinii.

• Procedați cu atenție când utilizați suflanta în jurul gazonului recent plantat, deoarece forța aerului ar putea deteriora iarba.

• Păstrați distanța față de deschiderea duzei când mașina este în funcțiune. Țineți toate persoanele din jur la distanță de deschiderea duzei și nu direcționați evacuarea către persoanele din jur.

• Nu vă asumați riscuri de accidentare. Atunci când o persoană sau un animal de companie apare în mod neașteptat în sau lângă zona de operare, opriți mașina și opriți motorul. Operarea neglijentă, combinată cu unghiurile terenului, ricoșeuri sau apărătoare poziționate necorespunzător poate duce la răniri cauzate de obiectele proiectate. Nu reluați operațiunea până când zona nu este eliberată.

Important: Ridicați suflanta înainte de transport. Dacă duza este lăsată în poziție coborâtă în timpul transportului, duza poate intra în contact cu solul, ceea ce poate deteriora duza.

Suflanta de reziduuri are rulmenți și bucșe care trebuie lubrifiate regulat. Dacă mașina este utilizată în condiții normale, lubrifiați rulmenții cu lubrifiant cu litiu nr. 2. Lubrifiați imediat fitingurile după fiecare spălare, indiferent de intervalul menționat.

Punctele de lubrifiere sunt după cum urmează:

Roată de antrenare (Figura 21)

Figura 21

Prezentată cu capacul îndepărtat

Arborele rolei (2) (Figura 22)

Figura 22

Arborele de transmisie al setului de montare are rulmenți și bucșe pe care trebuie să le lubrifiați regulat. Dacă utilizați mașina în condiții normale, lubrifiați rulmenții cu lubrifiant cu litiu nr. 2. Lubrifiați imediat fitingurile după fiecare spălare, indiferent de intervalul menționat.

1. Poziționați mașina și suflanta pe o suprafață uniformă și coborâți suflanta.

2. Există 9 puncte de lubrifiere; consultați autocolantul cu privire la service al setului de montare sau Figura 23.



   Figura 23

   1. Lubrifiați rulmentul transversal de la nivelul secțiunii arborelui de transmisie de pe partea mașinii care se conectează la sistemul de acționare.
   2. Lubrifiați arborele exterior de la nivelul secțiunii arborelui de transmisie de pe partea mașinii.
   3. Lubrifiați rulmentul transversal de la nivelul secțiunii arborelui de transmisie de pe partea mașinii care conectează arborele rulmentului cu guler.
   4. Lubrifiați fiecare rulment cu guler dintre cele 2 secțiuni ale arborelui principal.
   5. Lubrifiați rulmenții transversali de la nivelul arborelui de transmisie al suflantei.
   6. Lubrifiați fiecare bucșă a protecției de la fiecare capăt al protecțiilor arborelui de transmisie al suflantei.

Capacitate cutie de viteze: 177ml.

1. Poziționați mașina și suflanta pe o suprafață uniformă și coborâți suflanta.

2. Îndepărtați cele 5 șuruburi și șaibe care fixează capacul carcasei reductorului la nivelul suflantei (Figura 24).



   Figura 24

   1. Șurub
   2. Cutie de viteze
   3. Capac

3. Îndepărtați capacul pentru a expune carcasa reductorului a suflantei (Figura 24).

4. Îndepărtați bușonul de verificare/umplere de pe partea laterală a cutiei de viteze (Figura 25).



   Figura 25

   1. Bușon de verificare/umplere
   2. Bușon de golire

5. Verificați nivelul de ulei pentru a vă asigura că ajunge până la orificiul bușonului din cutia de viteze. Dacă nivelul de lubrifiant este scăzut, adăugați suficient lubrifiant pentru angrenaje SAE 80-90 pentru a ridica nivelul până la orificiu.

6. Montați bușonul de verificare/umplere la nivelul cutiei de viteze.

7. Montați capacul.

Reglați cureaua dacă aceasta alunecă la schimbarea direcției duzei.

1. Apăsați cureaua, în centrul celei mai lungi porțiuni, cu o forță de 30 N∙m (Figura 28).

   Note: Încovoierea curelei trebuie să fie de 4,8 mm.

2. Dacă încovoierea este incorectă, treceți la pasul următor. Dacă aceasta este corectă, continuați utilizarea.



   Figura 28

   1. Piuliță cu guler
   2. Piuliță hexagonală
   3. Apăsați pe curea aici

3. Slăbiți piulița hexagonală și strângeți piulița cu guler pentru a crește tensionarea curelei (Figura 28).

   Note: Nu strângeți excesiv.

4. Strângeți piulița hexagonală pentru a fixa reglajul.

1. Îndepărtați reziduurile de iarbă tăiată, murdăria și stratul depus de pe piesele exterioare ale întregii suflante.

   Important: Puteți spăla mașina utilizând un detergent delicat și apă. Nu spălați mașina cu presiune. Evitați utilizarea excesivă a apei.

2. Verificați și strângeți toate șuruburile și piulițele. Înlocuiți orice piese uzate.

3. Vopsiţi toate suprafeţele zgâriate sau de metal gol. Vopseaua este disponibilă de la distribuitorul nostru autorizat.

4. Depozitați mașina într-un spațiu de depozitare sau garaj uscat și curat. Utilizați cricul pentru a depozita suflanta în poziție verticală. Nu așezați suflanta pe sol.
