Puhalnik Pro Force®

Vlečna enota Groundsmaster® serije 3200 ali 3300

Model No. 31916-Serial No. 410200000 and Up

Uvod

Puhalnik je nameščen na enoto, na kateri se lahko vozi upravljavec, namenjena pa je poklicnim, najetim upravljavcem za komercialno rabo. Primarno je zasnovan za uporabo moči pihanja, ki omogoča hitro čiščenje umazanije z velikih površin, npr. vzdrževanih zelenic v parkih, igrišč za golf in drugih športnih igrišč ter drugih komercialnih površin. Uporaba izdelka za nepredvidene namene je lahko nevarna za vas in navzoče osebe.

Podrobno preberite te informacije, da se seznanite s pravilnim upravljanjem in vzdrževanjem stroja ter preprečite telesne poškodbe in poškodbe izdelka. Vi ste odgovorni za pravilno in varno upravljanje izdelka.

Če potrebujete informacije o varnosti izdelka in gradivo za usposabljanje za uporabo, podatke o dodatni opremi ali pomoč pri iskanju prodajalca oziroma želite registrirati izdelek, obiščite spletno mesto www.Toro.com.

Če potrebujete servisne storitve, originalne dele Toro ali dodatne informacije, se obrnite na pooblaščenega prodajalca oziroma službo za pomoč strankam družbe Toro, pri čemer predhodno pripravite številko modela in serijsko številko izdelka. Diagram 1 označuje mesto številke modela in serijske številke na izdelku. Številke vpišite v ustrezna polja.

Important: Do podatkov o garanciji, delih in drugih informacij o izdelku lahko dostopate tako, da z mobilno napravo odčitate QR-kodo na nalepki s serijsko številko (če je nameščena).

g246900

Diagram 1

  1. Mesto številke modela in serijske številke

V tem priročniku so opredeljene morebitne nevarnosti, pri čemer varnostna opozorila označuje poseben opozorilni znak za nevarnost (Diagram 2), ki lahko povzroči hude telesne poškodbe ali smrt, če ne upoštevate priporočenih previdnostnih ukrepov.

g000502

Diagram 2

Znak varnostnega opozorila

Za poudarjanje informacij sta v tem priročniku uporabljeni 2 besedi. Pomembno opozarja na posebne tehnične informacije, medtem ko Opomba označuje informacije, ki jih morate posebej pozorno prebrati.

Opozorilo

KALIFORNIJA

Problem 65 Opozorilo

Z uporabo tega izdelka boste morda izpostavljeni kemikalijam, za katere je Zvezna država Kalifornija ugotovila, da povzročajo raka, prirojene napake ali škodo reproduktivnim organom.

Varnost

Splošna varnost

Ta izdelek lahko amputira roke in noge oziroma izvrže predmete z veliko hitrostjo. Da se izognete hudim telesnim poškodbam, vedno upoštevajte vsa varnostna navodila.

  • Pred uporabo stroja preberite tako Priročnik za upravljanje stroja kot tudi priročnik za upravljanje vlečne enote. Poskrbite, da bodo vsi uporabniki stroja znali uporabljati stroj in vlečno enoto ter razumeli opozorila.

  • Med upravljanjem stroja bodite popolnoma zbrani. Ne delajte ničesar, kar bi lahko odvrnilo vašo pozornost, saj to lahko privede do telesnih poškodb ali materialne škode.

  • Ne postavljajte rok ali nog blizu premičnih delov stroja.

  • Stroja ne uporabljajte, če niso nameščeni vsi ščitniki in druga varnostna oprema; vsa varnostna oprema na stroju mora delovati.

  • Otrokom in drugim navzočim osebam ter živalim preprečite vstop v območje delovanja stroja. Otrokom nikoli ne dovolite upravljati stroja.

  • Pred nastavljanjem, popravljanjem, čiščenjem in skladiščenjem stroja vedno ugasnite motor, izvlecite kontaktni ključ (če ga stroj ima) in počakajte, da se vsi premikajoči se deli ustavijo ter da se stroj ohladi.

Nepravilna uporaba ali vzdrževanje stroja lahko privedeta do poškodb. Zaradi preprečevanja nevarnosti poškodb upoštevajte ta varnostna navodila in vedno upoštevajte varnostni simbol (Diagram 2), ki lahko pomeni: svarilo, opozorilo ali nevarnost – navodilo za osebno varnost. Neupoštevanje teh navodil lahko privede do telesnih poškodb ali smrti.

Nalepke z varnostnimi opozorili in navodili

Graphic

Varnostne nalepke in nalepke z navodili so nameščene v bližini vseh nevarnih predelov in dobro vidne upravljavcu. Poškodovane in manjkajoče varnostne nalepke nadomestite z novimi.
decal119-0217

119-0217

  1. Opozorilo – ustavite motor; ne približujte se premikajočim se delom, vsi ščitniki in varovala morajo biti nameščeni.
decal137-3999

137-3999

  1. Opozorilo – preberite Priročnik za upravljanje.
  2. Nevarnost izmeta predmetov – navzoče osebe morajo biti na varni razdalji od stroja.
  3. Opozorilo – nosite opremo za zaščito sluha in zaščitna očala.
  4. Nevarnost ureznin/amputacije dlani– ugasnite motor, ne približujte dlani premikajočim se delom; vsi ščitniki in varovala morajo vedno biti pravilno nameščeni.
decal133-8061

133-8061

decal139-6304

139-6304

  1. Nevarnost ujetja – preberite Priročnik za upravljanje ne približujte se premikajočim se delom; vsi ščitniki in varovala morajo biti pravilno nameščeni.
decal144-3294

144-3294

  1. Nevarnost ujetja – preberite Priročnik za upravljanje ne približujte se premikajočim se delom; vsi ščitniki in varovala morajo biti pravilno nameščeni.
decal144-3642

144-3642

  1. Pred izvajanjem vzdrževalnih del preberite Priročnik za upravljanje.
  2. Mazalne točke
  3. Servisirajte vsakih 8 ur

Nastavitve

Note: Ugotovite, katera stran stroja je leva in katera desna, gledano s položaja za upravljanje.

Important: Za namestitev in delovanje puhalnika mora biti vlečna enota opremljena z dodatnim hidravličnim kompletom (model 31966) in kompletom za upravljanje dodatne opreme (model 31994).

Odstranjevanje puhalnika iz zaboja

Deli potrebni za ta postopek:

Samosledno kolo2
Vijak4
Varovalna matica s prirobnico4

Important: Preden odvijete ogrodje puhalnika iz transportnega zaboja ali odstranite zaboj, se prepričajte, da je nameščeno podporno stojalo za stabilizacijo puhalnika.

  1. Odstranite zgornji del zaboja (Diagram 3).

    g362308

    Diagram 3

    1. Zgornji del zaboja
    2. Konec zaboja
    3. Zgornji del stroja
    4. Plošča pod ohišjem puhalnika

  2. Odstranite konec zaboja, ki je obrnjen proti vrhu stroja (Diagram 3).

  3. Odstranite ploščo, ki je pod ohišjem puhalnika (Diagram 3).

  4. Odstranite samosledna kolesa iz zaboja.

  5. Namestite samosledna kolesa na stroj s 4 vijaki (½ x 3 ½") in 4 varovalnimi maticami s prirobkom (½"); glejte Diagram 4.

    g362310

    Diagram 4

    1. Vijak (½ x 3 ½")
    2. Samosledno kolo
    3. Varovalna matica s prirobkom (½")

  6. Pritrdite jermen na zgornji del sklopa in dvignite paleto, dokler zaboj in puhalnik ne stojita navpično (Diagram 5).

    g027060

    Diagram 5

    1. Levi jermen
    2. Sklop zgornjega konca

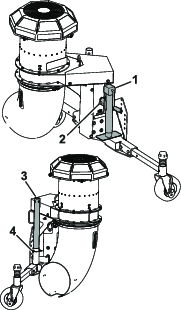

  7. Odstranite varovalni zatič, ki pritrjuje cev podpornega stojala na cev za shranjevanje (Diagram 6). Odstranite sklop podpornega stojala iz položaja za shranjevanje.

    g363311

    Diagram 6

    1. Podporno stojalo
    2. Zatič
    3. Cev podpornega stojala
    4. Varovalni zatič

  8. Odstranite jermen s palete in ga pritrdite na obroč za dvigovanje na puhalu (Diagram 7).

  9. Dvignite puhalnika, dokler jermen ni napet.

    g021675

    Diagram 7

    1. Obroč za dvigovanje

  10. Vstavite cev podpornega stojala v cev ogrodja, poravnajte luknje in jo pritrdite v ustrezen položaj z varovalnim zatičem (Diagram 8).

    g362315

    Diagram 8

    1. Cev ogrodja
    2. Varovalni zatič
    3. Podporno stojalo

  11. Odstranite kabelsko vezico, ki pritrjuje ročico gonilke na gred podpornega stojala.

  12. Z vrtenjem spustite podporno stojalo, dokler podložna plošča ni poravnana s pnevmatikami samoslednih koles.

  13. Previdno odstranite vijake, ki pritrjujejo puhalnik na leseno paleto.

  14. Odmaknite zaboj od puhalnika in spuščajte puhalnika, dokler se samosledna kolesa in podporno stojalo ne dotaknejo tal, jermen naj pri tem ostane napet (Diagram 9).

    g362311

    Diagram 9

    1. Vijaki

  15. Odstranite jermen iz obroča za dvigovanje puhalnika.

Namestitev plošče za pritrditev na ogrodje puhalnika

Deli potrebni za ta postopek:

Sklop pritrdilne plošče1
Vijak (½ x 1 ¼") 4
Varovalna matica (½") 4

  1. Odstranite vijake, ki pritrjujejo sklop pritrdilne plošče na zaboj (Diagram 10).

    g350906

    Diagram 10

    1. Sklop pritrdilne plošče

  2. Namestite sklop pritrdilne plošče na ogrodje puhalnika s 4 vijaki (½ x 1 ¼") in 4 varovalnimi maticami (½") ter povežite pogonsko gred puhalnika z utorno gredjo na sklopu pritrdilne plošče tako, da hitro spojko potisnete na gred (Diagram 11).

    Note: Uporabite drugi najnižji niz lukenj na vsaki strani plošče za pritrditev.

    g362312

    Diagram 11

    1. Varovalni matici
    2. Sklop pritrdilne plošče
    3. Vijaki

  3. Privijte vijake z zateznim momentom 92 do 113 N·m.

  4. Pritrdite varnostne verige na sklop pritrdilne plošče.

Priprava vlečne enote

Important: Za namestitev in delovanje puhalnika mora biti vlečna enota opremljena z dodatnim hidravličnim kompletom (model 31966) in kompletom za upravljanje dodatne opreme (model 31994).

  1. Parkirajte vlečno enoto na ravni površini.

  2. Izklopite priključno gred in spustite priključke.

  3. Aktivirajte parkirno zavoro, izklopite motor, odstranite ključ in počakajte, da se vsi premikajoči se deli ustavijo.

  4. Odstranite sprednji priključek (če je nameščen) z ročic za dvig vlečne enote in odklopite priključno gred priključka; glejte priročnik za upravljanje vlečne enote.

    Note: Material za pritrditev priključka shranite za uporabo pri namestitvi.

Namestitev puhalnika na vlečno enoto

Deli potrebni za ta postopek:

Sestav puhalnika 1
U-vijak2
Varovalna matica (⅜")4
Omejevalna ploščica2
Nosilni vijak (5/16 x 3 ¼")4
Varovalna matica (5/16")4

  1. Premaknite vlečno enoto v položaj za puhalnikom, tako da je sklop pritrdilne plošče poravnan z ročicami za dvig vlečne enote.

  2. Spustite ročice za dvig v pritrdilni sklop, kot je prikazano na Diagram 12, nato vključite parkirno zavoro vlečne enote, ugasnite motor, odstranite ključ in počakajte, da se vsi deli ustavijo.

    g350946

    Diagram 12

    Prikazana je desna stran

    1. Nosilni vijak (5/16 x 3 ¼")
    2. Omejevalna ploščica
    3. Varovalna matica (5/16")
    4. U-vijak
    5. Varovalna matica (⅜")

  3. Zadnji del ročic za dvig pritrdite na pritrdilni sklop s priloženimi U-vijaki, omejevalnimi ploščicami, nosilnimi vijaki in varovalnimi maticami (Diagram 12).

  4. Sprednji del ročic za dvig pritrdite na pritrdilni sklop z 2 vijakoma s šestkotno glavo in 2 ukrivljenima podložkama, odstranjenima s priključka v Priprava vlečne enote, kot prikazuje Diagram 13.

    g351463

    Diagram 13

    Prikazana je desna stran

    1. Ramenski vijak na sprednjem delu ročice za dvig
    2. Ukrivljena podložka
    3. Vijak s šestkotno glavo

    Če ste vijake predhodno že uporabili za namestitev rezalne enote: na navoje vijakov nanesite sredstvo za varovanje navojev.

  5. Vijake zategnite z ustreznim zateznim momentom:

    • Če vijake za namestitev priključka uporabljate prvič:

      vijake zategnite z zateznim momentom od 256 do 313 N∙m.

    • Če ste vijake že predhodno uporabili za namestitev priključka:

      vijake zategnite z zateznim momentom od 195 do 239 N∙m.

  6. Z uporabo materiala za namestitev priključne gredi, odstranjenega v Priprava vlečne enote, pritrdite priključno gred vlečne enote na utorno povezovalno gred na sklopu pritrdilne plošče, kot prikazuje Diagram 14.

    g350949

    Diagram 14

    1. Vijak s cilindrično glavo
    2. Podložka
    3. Varovalna matica

  7. Privijte material za pritrditev priključne gredi; za specifikacije zateznega momenta glejte priročnik za upravljanje stroja.

  8. Povežite verige pokrova pogonske gredi na mesta, prikazana na Diagram 15.

    g367855

    Diagram 15

    1. Veriga notranjega pokrova in točka pritrditve
    2. Veriga zunanjega pokrova in točka pritrditve

  9. Dvignite podporno stojalo puhalnika višje od samoslednih koles.

  10. Odstranite protiprašne čepe s hidravličnih spojk in zagotovite, da so spojke čiste in brez umazanije ali delcev.

  11. Priključite hidravlične spojke hidravlične cevi priključka na hidravlične spojke zadnjega pomožnega hidravličnega kompleta vlečne enote.

    Important: Ob vsaki odklopitvi hidravličnih spojk poskrbite, da so protiprašni čepi očiščeni in nato nameščeni, da preprečite vdor umazanije v kateri koli hidravlični sistem.

Namestitev podpornega stojala v cev za shranjevanje

Ko namestite puhalnik na vlečno enoto, odstranite podporno stojalo iz cevi ogrodja in ga z varovalnim zatičem namestite v cev za shranjevanje (Diagram 16). S tem omogočite nihanje puhalnika med delovanjem.

g367854

Diagram 16

  1. Podporno stojalo
  2. Varovalni zatič
  3. Cev za shranjevanje

Namestitev vodil biča

Deli potrebni za ta postopek:

Vodilo biča2
Nosilec vodila biča2
U-vijak2
Vijak s šestkotno glavo (5/16 x 1")4
Matica s prirobnico (⅜")4
Matica s prirobnico (5/16")4

Za namestitev vodil biča na ročice samoslednih koles uporabite 4 vijake (5/16 x 1"), 4 matice s prirobnico (5/16"), 2 U-vijaka, 4 matice s prirobnico (⅜") in 2 nosilca vodila biča (prikazana je desna stran na Diagram 17 in Diagram 18).

g367852

Diagram 17

  1. Vodilo biča
  2. Matica s prirobnico (⅜")
  3. Nosilec vodila biča
  4. Matica s prirobnico (5/16")
  5. Vijak s šestkotno glavo (5/16 x 1")
  6. U-vijak
g367853

Diagram 18

  1. 2,5 cm

Mazanje stroja

Da zagotovite ustrezno mazanje, pred delovanjem stroj namažite; glejte Mazanje puhalnika.

Important: Če stroja ne namažete pravilno, lahko pride do prezgodnje okvare kritičnih delov.

Delovanje

Note: Ugotovite, katera stran stroja je leva in katera desna, gledano s položaja za upravljanje.

Important: Priključno gred aktivirajte samo pri nizkih vrtljajih prostega teka; aktiviranje priključne gredi pri visokih vrtljajih prostega teka bo skrajšalo življenjsko dobo sklopke.

Important: Stroja ne uporabljajte brez nameščenega ščitnika ventilatorja in ščitnika ohišja menjalnika (Diagram 19).

g362309

Diagram 19

  1. Ščitnik ventilatorja
  2. Ščitnik ohišja menjalnika

Varna uporaba

Varnostni postopki pred uporabo

  • Otrokom ali neusposobljenim osebam ne smete nikoli dovoliti, da upravljajo ali servisirajo stroj. Lokalni predpisi lahko omejujejo starost upravljavca. Za usposabljanje vseh upravljavcev in mehanikov je odgovoren lastnik.

  • Seznanite se s postopki za varno upravljanje opreme, krmilniki za upravljavca in varnostnimi oznakami.

  • Pred nastavljanjem, popravljanjem, čiščenjem ali skladiščenjem stroja vedno počakajte, da se vsi premikajoči se deli ustavijo in da se stroj ohladi. Vedeti morate, kako lahko hitro zaustavite stroj.

  • Ne odstranjujte ščitnikov, varoval in nalepk. Popravite ali zamenjajte vsa varovala, kadar je to potrebno, ter nadomestite morebitne neberljive ali manjkajoče nalepke. Ne upravljajte stroja, če deli niso prisotni in ne delujejo pravilno.

  • Stroja na noben način ne spreminjajte.

Varnost med upravljanjem

  • Lastnik/upravljavec je odgovoren za preprečevanje nesreč, ki lahko povzročijo telesne poškodbe ali premoženjsko škodo.

  • Nosite primerna oblačila, vključno z zaščitnimi očali, dolgimi hlačami, delovnimi čevlji z nedrsečim podplatom in zaščito za sluh. Spnite dolge lase in ne nosite ohlapnega nakita.

  • Stroja ne upravljajte, če ste bolni, utrujeni ali pod vplivom alkohola oziroma drog.

  • Med upravljanjem stroja bodite popolnoma zbrani. Ne delajte ničesar, kar bi lahko odvrnilo vašo pozornost, saj to lahko privede do telesnih poškodb ali materialne škode.

  • Izpihani zrak ima precejšnjo moč in lahko povzroči poškodbe oziroma vas spravi iz ravnotežja. Kadar stroj deluje, se ne približujte pihalni šobi.

  • Naključni mimoidoči naj se ne zadržujejo v bližini stroja; kadar naključni mimoidoči zaidejo v območje delovanja stroja, ugasnite stroj in ne pihajte v njihovi smeri.

  • Na stroju ne prevažajte potnikov; ne dovolite prisotnim osebam ali živalim, da bi se med delovanjem približale stroju.

  • Stroj upravljajte le pri dobri vidljivosti, da se tako izognete luknjam ali drugim skritim nevarnostim.

  • Pred vzvratno vožnjo poglejte nazaj in navzdol, da se prepričate, da imate prosto pot.

  • Bodite previdni pri približevanju nepreglednim ovinkom, grmom, drevesom ali drugim predmetom, ki lahko omejijo vaš pogled.

  • Delujočega stroja ne smete nikoli pustiti brez nadzora.

  • Če stroj kadar koli začne neobičajno vibrirati, ga takoj ustavite, ugasnite motor, izvlecite ključ in počakajte, da se vsi premični deli ustavijo, nato pa preglejte, ali so morebiti prisotne kakršne koli poškodbe. Pred nadaljnjo uporabo stroja morate popraviti vse poškodbe.

  • Kadar delate na grobem, neravnem terenu ter v bližini robnikov, lukenj in drugih nenadnih sprememb na podlagi, zmanjšajte hitrost.

Varna uporaba na pobočjih

  • Pobočja so najpogostejši dejavnik pri nesrečah zaradi izgube nadzora in prevračanja, ki imajo lahko za posledico hude telesne poškodbe ali celo smrt. Sami odgovarjate za varno uporabo na pobočjih. Uporaba stroja na pobočjih zahteva dodatno previdnost.

  • Preglejte specifikacije vlečne enote za zagotovitev, da ne presežete njenih zmogljivosti za delo na pobočjih.

  • Ocenite, ali so razmere na pobočju varne za uporabo stroja in si obvezno oglejte teren. Med pregledom vedno uporabljajte zdravo pamet in dobro presojo.

  • Če nameravate stroj uporabljati na pobočju, preberite navodila za upravljanje stroja na pobočjih, ki so navedena spodaj. Pred uporabo stroja preverite stanje na terenu, da vidite, ali lahko v danem trenutku in razmerah stroj uporabljate na tej lokaciji. Če se teren spremeni, se lahko spremeni tudi upravljanje stroja na pobočju.

    • Izogibajte se zaganjanju, zaustavljanju in obračanju stroja na pobočjih. Pazite, da ne boste preveč sunkovito spreminjali hitrosti ali smeri. Zavijajte počasi in postopoma.

    • Stroja ne uporabljajte pri pogojih, ki lahko bistveno vplivajo na oprijem koles, krmiljenje ali stabilnost stroja.

    • Odstranite ali označite ovire, kot so jarki, kolesnice, grbine, skale in druge skrite nevarnosti. Visoka trava lahko zakrije ovire. Neraven teren lahko povzroči prevrnitev stroja.

    • Upoštevajte, da ima lahko stroj na mokri travi, pobočju ali vožnji navzdol po klancu slabši oprijem koles.

    • Pri uporabi stroja v bližini prepadov, jarkov, nasipov, vodnih teles in drugih nevarnosti bodite izredno previdni. Stroj se lahko nenadoma prevrne, če gre kolo prek roba ali če se rob vdre. Med strojem in nevarnimi deli ohranjajte varnostno območje.

Varnostni postopki po uporabi

  • Pred nastavitvijo, popravili, čiščenjem ali skladiščenjem stroj vedno parkirajte na ravni podlagi, izklopite motor, odstranite ključ ter počakajte, da se vsi gibljivi deli ustavijo in da se stroj ohladi.

  • Stroj od vlečne enote odklopite šele na ravni podlagi.

  • Vse dele stroja vzdržujte v brezhibnem stanju ter poskrbite, da bodo vsi strojni elementi dobro priviti.

  • Zamenjajte vse obrabljene, poškodovane ali manjkajoče nalepke.

Prilagoditev višine šobe puhalnika

Šobo puhalnika je mogoče uporabljati v višinskem razponu od 114 do 216 mm. Za nastavitev višine šobe puhalnika namestite osi samoslednih koles v zgornje ali spodnje luknje vilic samoslednih koles ter na vilicah samoslednih koles dodajte ali odstranite enako število distančnikov.

  1. Zaženite motor in dvignite puhalnik od tal, da lahko zamenjate samosledna kolesa.

  2. Ugasnite motor in odstranite ključ.

  3. Osi samoslednih koles namestite v isti luknji v obeh kolesnih vilicah (Diagram 20).

    Note: Za doseganje večje višine šobe puhalnika uporabite spodnji odprtini za pritrditev osi na vilicah samoslednih koles.

    g008866

    Diagram 20

    1. Napenjalni pokrovček
    2. Distančniki
    3. Distančni ploščici
    4. Odprtini za pritrditev osi
    5. Samosledno kolo

  4. Z gredi vretena odstranite napenjalni pokrovček (Diagram 20) in potisnite vreteno z nosilca samoslednega kolesa.

  5. Na gred vretena namestite 2 distančni ploščici (⅛"), kot sta bili prvotno nameščeni.

    Note: Ti distančni ploščici sta potrebni za zagotavljanje izravnave po celotni širini puhalnika.

  6. Na gred vretena namestite ustrezno število distančnikov velikosti ½", da dosežete želeno višino; nato na gred namestite podložko.

  7. Vreteno samoslednega kolesa potisnite skozi nosilec kolesa.

  8. Na gred vretena namestite distančni ploščici (kot sta bili prvotno nameščeni) in preostale distančnike.

  9. Za pritrditev sklopa namestite napenjalni pokrovček.

Nasveti za uporabo

Opozorilo

Izpihani zrak ima precejšnjo moč in lahko povzroči poškodbe oziroma vas spravi iz ravnotežja.

  • Med delovanjem stroja se ne približujte odprtini šobe.

  • Med delovanjem stroja naj se druge osebe ne približujejo odprtini šobe.

  • Vadite upravljanje s puhalnikom. Pihajte v isti smeri, kot piha veter, da zagotovite, da umazanije ne bo odpihnilo nazaj na očiščeno območje.

  • Pri zavijanju bodite pozorni, upočasnite in bodite pazljivi. Pri spreminjanju smeri poglejte nazaj ter v levo in desno.

  • Bodite pozorni na smer šobe puhalnika in je ne usmerjajte proti drugi osebi.

  • Bodite previdni pri približevanju nepreglednim ovinkom, grmom, drevesom ali drugim predmetom, ki lahko ovirajo vaš pogled.

  • Pred vožnjo pod kakršnimi koli predmeti natančno preverite višinske razdalje (npr. veje, vrata, električne žice) in ne dovolite, da pridejo v stik z zaščitno mrežo puhalnika.

  • Zmanjšajte hitrost pri ostrih zavojih ali pri zavijanju na pobočjih.

  • Pred vzvratno vožnjo poglejte nazaj in se prepričajte, da ni nikogar za strojem.

  • Kadar pihate v okolici na novo posajene trate, bodite pazljivi; saj lahko sila zraka poškoduje trato.

  • Med delovanjem stroja se ne približujte odprtini šobe. Druge osebe naj se med delovanjem stroja ne približujejo odprtini šobe in izpusta ne usmerjajte proti njim.

  • Ne izpostavljajte se nevarnosti poškodb. Če se v delovnem območju ali njegovi bližini nepričakovano pojavi oseba ali žival, ustavite stroj in ugasnite motor. Neprevidno upravljanje v kombinaciji z nagibi terena, odbijanjem od predmetov ali nepravilno nameščenimi ščitniki lahko povzroči poškodbe zaradi izmetanih predmetov. Delovanja ne nadaljujte, dokler območje ni prazno.

Important: Pred prevozom puhalnik dvignite. Če je pihalna šoba med prevozom spuščena, lahko šoba pride v stik s tlemi, kar jo lahko poškoduje.

Vzdrževanje

Varnost pri vzdrževanju

  • Pred čiščenjem, popravilom ali nastavljanjem stroja morate opraviti naslednje:

    • Parkirajte stroj na ravni površini.

    • Počakajte, da se vsi gibljivi deli ustavijo.

    • Stroj odklopite od vlečne enote.

    • Spustite podporno stojalo.

    • Pred začetkom vzdrževanja počakajte, da se vroči deli stroja ohladijo.

  • Opravljajte samo vzdrževalna opravila, ki so opisana v tem priročniku. Če potrebujete večja popravila ali kakršno koli pomoč, stopite v stik s pooblaščenim distributerjem za izdelke Toro.

  • Kadar delate pod strojem, ga podprite z bloki ali dvigalkami.

  • Zagotovite, da so po vzdrževanju ali prilagajanju stroja nameščena vsa varovala.

  • Servisiranje stroja sme izvajati samo ustrezno usposobljeno osebje.

  • Dele stroja vzdržujte v brezhibnem stanju in poskrbite, da bodo vijaki in matice dobro priviti. Zamenjajte vse poškodovane ali manjkajoče nalepke.

  • Ne posegajte v predvideno delovanje varoval ter ne omejujte zaščite, ki jo nudijo varnostni pripomočki. Redno preverjajte njihovo pravilno delovanje.

  • Če so potrebna večja popravila ali pomoč, se obrnite na pooblaščenega distributerja podjetja Toro.

  • Kakršno koli spreminjanje tega stroja lahko vpliva na njegovo delovanje, zmogljivost, vzdržljivost ali pa lahko njegova uporaba povzroči poškodbe ali smrt. Takšna uporaba lahko izniči garancijo izdelka podjetja The Toro® Company.

Mazanje puhalnika

Intervali servisnega vzdrževanjaPostopek vzdrževanja
Vsakih 50 ur
  • Namažite vse mazalke.
    		•

    Puhalnik ima ležaje in puše, ki jih je treba redno mazati. Če stroj deluje v običajnih pogojih, ležaje mažite z litijevo mastjo št. 2. Po vsakem pranju namažite priključke takoj, ne glede na navedene intervale.

    Mazalna mesta so naslednja:

    Jermenica pogona (Diagram 21)

    g021632

    Diagram 21

    Prikazano z odstranjenim pokrovom

    Gred samoslednega kolesa (2) (Diagram 22)

    g011557

    Diagram 22

    Mazanje pogonske gredi

    Intervali servisnega vzdrževanjaPostopek vzdrževanja
    Pred vsako uporabo ali dnevno
  • Namažite komponente pogonske gredi
    		•

    Pogonska gred montažnega kompleta ima ležaje in puše, ki jih je treba redno mazati. Če stroj deluje v običajnih pogojih, ležaje mažite z litijevo mastjo št. 2. Po vsakem pranju namažite priključke takoj, ne glede na navedene intervale.

    1. Stroj in puhalnik postavite na ravno površino in spustite puhalnik.

    2. Na voljo je 9 mazalnih mest; glejte servisno nalepko montažnega kompleta ali Diagram 23.

      g368041

      Diagram 23

      1. Namažite križni ležaj na delu pogonske gredi na strani stroja, ki je povezan s pogonom.
      2. Namažite zunanjo gred dela pogonske gredi na strani stroja.
      3. Namažite križni ležaj na delu pogonske gredi na strani stroja, ki je povezan z gredjo prirobničnega ležaja.
      4. Namažite vsak prirobnični ležaj med obema glavnima deloma gredi.
      5. Namažite križne ležaje pogonske gredi puhalnika.
      6. Namažite vsako pušo ščitnika na obeh koncih ščitnikov pogonske gredi puhalnika.

    Preverjanje mazanja menjalnika

    Intervali servisnega vzdrževanjaPostopek vzdrževanja
    Po prvih 50 urah
  • Preverite mazanje menjalnika.
    		•
    Vsakih 150 ur
  • Preverite mazanje menjalnika.
    		•

    Prostornina menjalnika: 177 ml.

    1. Stroj in puhalnik postavite na ravno površino in spustite puhalnik.

    2. Odstranite 5 vijakov in podložk, ki pritrjujejo pokrov ohišja menjalnika na puhalnik (Diagram 24).

      g362314

      Diagram 24

      1. Vijak
      2. Menjalnik
      3. Pokrov

    3. Odstranite pokrov, da razkrijete ohišje menjalnika puhalnika (Diagram 24).

    4. Odstranite kontrolni/polnilni čep z bočne strani menjalnika (Diagram 25).

      g362313

      Diagram 25

      1. Kontrolni/polnilni čep
      2. Izpustni čep

    5. Preverite raven olja in se prepričajte, da sega do odprtine čepa v menjalniku. Če je raven maziva nizka, dodajte toliko maziva za menjalnike SAE 80–90, da se raven dvigne do odprtine.

    6. Namestite kontrolni/polnilni čep v menjalnik.

    7. Namestite pokrov.

    Preverjanje šobe

    Intervali servisnega vzdrževanjaPostopek vzdrževanja
    Pred vsako uporabo ali dnevno
  • Preverite objemko šobe in vodila šobe.
    		•

    Preverjanje objemke šobe in nastavitev položaja

    Opozorilo

    Izpihani zrak ima precejšnjo moč in lahko povzroči poškodbe oziroma vas spravi iz ravnotežja.

    Parkirajte vlečno enoto na ravni površini, izklopite priključno gred, odstranite ključ in počakajte, da se vsi gibljivi deli ustavijo, preden nastavite položaj šobe puhalnika.

    1. Vsakodnevno preverite objemko šobe (Diagram 26), da se prepričate, da je pravilno zategnjena.

      Note: Šoba se lahko zrahlja, če jo vlečete čez ovire ali po nižjih delih terena.

    2. Zategnite elemente za pritrditev objemke, da ohranite razmik 1,3 cm.

      Šoba se mora ob ročnem premikanju prosto vrteti.

      g023909

      Diagram 26

      1. Objemka šobe
      2. Vrzel 1,3 cm

    Čiščenje vodil šobe

    Preverite in odstranite morebitne nakopičene ostanke trave, umazanijo ali ostale delce, ki so se nabrali okrog vodil šobe in med vodili šobe (Diagram 27).

    Šobo ohranjajte čisto in brez delcev, da preprečite zaustavitev motorja.

    g362316

    Diagram 27

    1. Vodila šobe

    Prilagajanje jermena šobe

    Intervali servisnega vzdrževanjaPostopek vzdrževanja
    Po prvih 8 urah
  • Preverite stanje in napetost jermena.
    		•
    Vsakih 50 ur
  • Preverite stanje in napetost jermena.
    		•

    Če jermen pri spreminjanju smeri šobe zdrsne, prilagodite jermen.

    1. Na sredini najdaljšega razpona pritisnite na jermen s silo 30 N·m (Diagram 28).

      Note: Jermen se mora odmakniti za 4,8 mm.

    2. Če odklon ni pravilen, nadaljujte z naslednjim korakom. Če je pravilen, nadaljujte z uporabo.

      g021636

      Diagram 28

      1. Matica s prirobnico
      2. Šestkotna matica
      3. Pritisnite jermen tukaj

    3. Zrahljajte šestkotno matico in zategnite matico s prirobnico, da povečate napetost jermena (Diagram 28).

      Note: Ne zategnite preveč.

    4. Zategnite šestkotno matico, da zaklenete prilagojeni položaj.

    Shranjevanje

    1. Odstranite pokošeno travo, umazanijo z vseh zunanjih delov puhalnika.

      Important: Stroj lahko operete z blagim čistilom in vodo. Ne perite ga z vodo pod tlakom. Ne smete uporabljati prekomerne količine vode.

    2. Preverite in zategnite vse vijake in matice. Zamenjajte obrabljene dele.

    3. Prebarvajte vse opraskane in oguljene kovinske površine. Barvo lahko kupite pri pooblaščenem prodajalcu.

    4. Stroj skladiščite v čistem in suhem skladiščnem prostoru. Za skladiščenje puhalnika v pokončnem položaju uporabite podporno stojalo. Puhalnika ne polagajte na tla.
