Onderhoud
Aanbevolen onderhoudsschema
| Maandelijks |
|
- |
- |
- |
| |
163-1920 |
1 |
Zwenkwielset |
| Maandelijks (om de 2 tot 4 weken) |
|
163-1960 |
1 |
Messet |
| Om de 3 maanden
|
|
- |
- |
- |
| Jaarlijks |
|
163-1945 |
1 |
Lensbeschermerset |
| |
- |
- |
- |
De machine veilig onderhouden
- Voordat u onderhoudswerkzaamheden
aan de machine verricht, draait u de aan-uitschakelaar onder de machine
naar de stand Uit.
- Laat kinderen de machine niet
schoonmaken of onderhouden.
- Houd uw handen en voeten uit de
buurt van bewegende onderdelen op en onder de machine.
- De maaimessen zijn scherp; de
maaimessen aanraken kan ernstig lichamelijk letsel veroorzaken.
- Schakel de machine uit.
- Draag snijbestendige handschoenen
als u onderhoudswerkzaamheden verricht aan de messen.
- U mag de messen niet repareren
of er wijzigingen aan uitvoeren.
- Controleer de machine vaak om
er zeker van te zijn dat de messen niet versleten of beschadigd zijn.

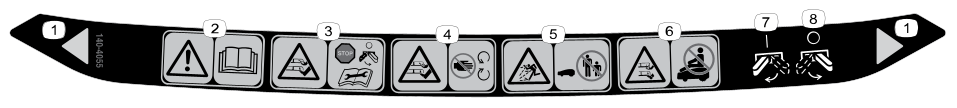

- Zorg ervoor dat de veiligheids-
en instructiestickers in goede staat zijn en vervang ze indien nodig.
- Haal de stekker van de voeding
uit het stopcontact voordat u onderhoud uitvoert of de voeding schoonmaakt
om het gevaar op elektrische schokken te
verkleinen.
- Probeer het laadstation of de
voeding niet te repareren, te openen of uit elkaar te halen.
- Breng het laadstation naar een
erkende servicedealer voor onderhoud of reparatie. Demonteer het laadstation
niet.
- Gebruik alleen originele vervangingsonderdelen
en accessoires van Toro voor de beste prestaties. Gebruik nooit andere
vervangingsonderdelen en accessoires, omdat
dit gevaarlijk kan zijn en ertoe kan leiden dat de garantie op het
product komt te vervallen.
Veiligheid bij het omgaan met
de batterij en het laadstation
- Reinig de laadpoort op de maaier
en het laadstation met een niet-geleidend gereedschap (doek of zachte
borstel); anders kan er schade ontstaan.
- Veeg de oplaadterminals op het
laadstation en de maaier schoon met een schone, droge doek als ze
vuil zijn.
- Draag geen sieraden en draag lang
haar niet los wanneer u onderhoudswerkzaamheden verricht aan de accu.
- Haal de accu niet uit elkaar en
open hem niet.
- Houd de accu schoon en droog.
- Gebruik de maaier niet of laad
hem niet op als hij ongewoon heet is of rook of een ongewone geur
afgeeft.
- Lekkende accuvloeistof kan huid-
en oogirritatie of chemische brandwonden veroorzaken.
- Als de accu lekt, mag de vloeistof
in de accu niet in contact komen met de huid of de ogen. Als er toch
contact is geweest, spoel het betreffende
lichaamsdeel dan met een grote hoeveelheid water en zoek medische
hulp.
- Gebruik een inert absorberend
middel zoals zand om gemorste accuvloeistof op te ruimen.
- Voer een oude accu op de juiste
manier af.
- De accu niet verbranden. De cel
kan ontploffen. Controleer of er plaatselijke voorschriften gelden
om de accu af te voeren.
- OPGELET – Een verkeerd behandelde accu kan
brand, een explosie of chemische brandwonden veroorzaken.
- Demonteer de accu niet.
- Vervang de accu alleen door een
goedgekeurde accu, het gebruik van een andere soort accu kan leiden
tot brand of letsel.
- Bewaar de accu buiten het bereik
van kinderen.
Onderhoud van de accu
De accu afkoppelen
-

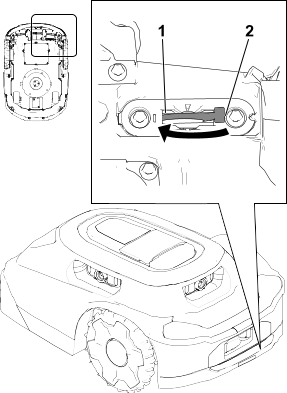

Zet de aan-uitschakelaar
naar de stand Uit.
-

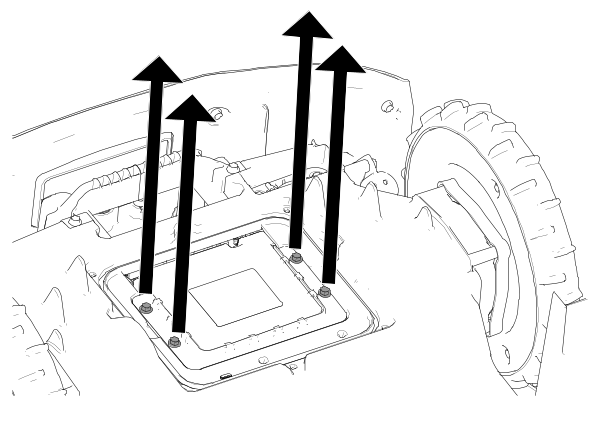

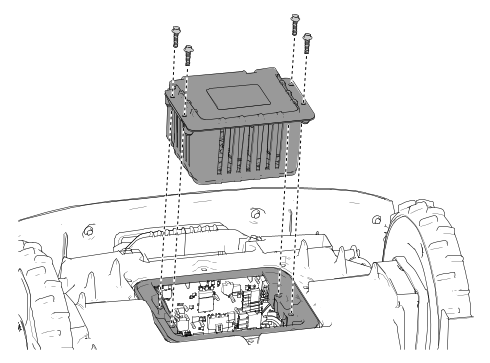

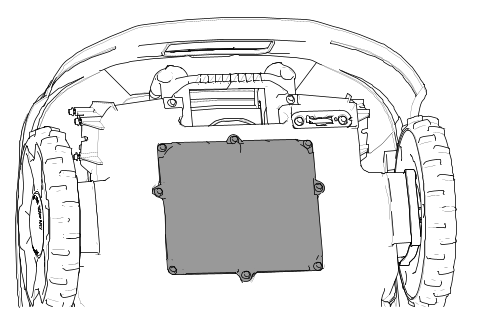

Gebruik een
7 mm dopsleutel om de 8 schroeven en het accudeksel te verwijderen.
-

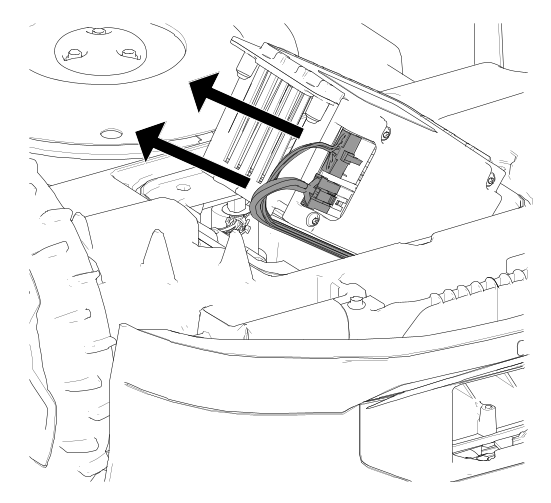

Verwijder
de schroeven waarmee de accu bevestigd is.
-

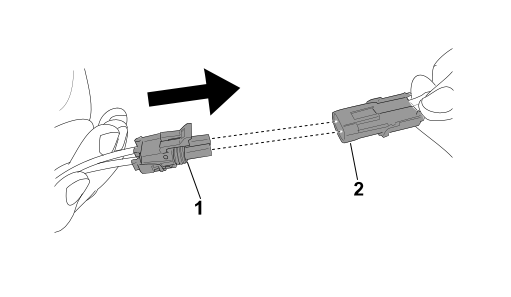

Koppel de
5 kabelboomconnectoren los van de accu.
De accu aansluiten
-
Sluit de
2 kabelboomconnectoren aan op de accu.
-
Bevestig
de accu met de schroeven die u eerder verwijderd hebt.
-
Plaats het
accudeksel.
-
Zet de aan-uitschakelaar
naar de stand Aan.
-
Plaats de
maaier in het laadstation om op te laden.

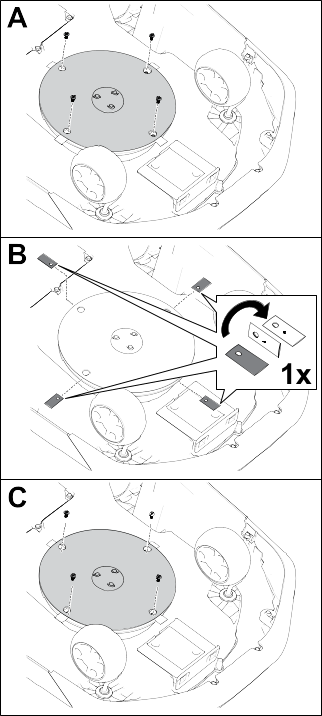

De maaimessen vervangen
Maai altijd met scherpe messen.
Scherpe messen snijden het gras goed af zonder het te scheuren of
te rafelen.
 |
Waarschuwing |
|
De maaimessen zijn scherp; de
maaimessen aanraken kan ernstig lichamelijk letsel veroorzaken.
Draag
snijbestendige handschoenen en wees voorzichtig wanneer u de messen
vervangt of reinigt.
-
Zet de aan-uitschakelaar
naar de stand Uit.
-

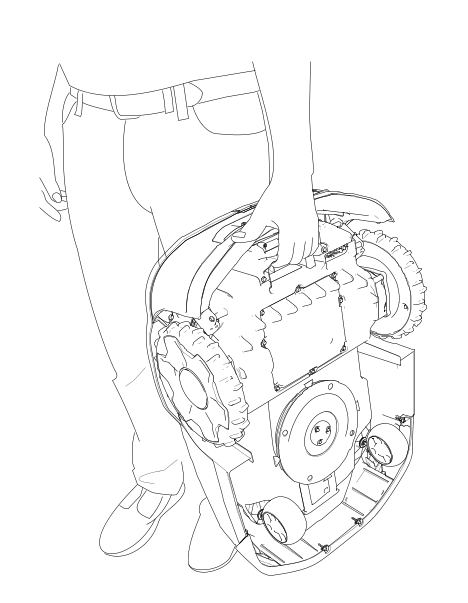

Kantel de
maaier.
-
Draai de
maaischijf tot de openingen in de maaischijf uitgelijnd zijn met de
schroeven.
-
Gebruik een
kruiskopschroevendraaier om de schroeven van het mes en de messen
te verwijderen.
-
Verwijder
vuil van het maaisysteem.
-
Als het onderhoudsinterval
voor een set messen voor de eerste keer is bereikt, kunt u de messen
omdraaien en opnieuw op de maaier monteren
met de bestaande schroeven.
Opmerking: Beide kanten van de messen hebben
scherpe randen die gebruikt kunnen worden om te maaien. Eén set
messen mag maar één keer worden
omgedraaid.
-
Als u nieuwe
messen monteert of beide kanten van de messen hebt gebruikt, monteer
de messen dan met de bijgeleverde schroeven.
Opmerking: Gooi de bestaande messen en schroeven
weg nadat beide kanten van de messen gebruikt zijn, of als de messen
beschadigd zijn.
-
Draai de
maaier om.
-
Zet de aan-uitschakelaar
naar de stand Aan.
-

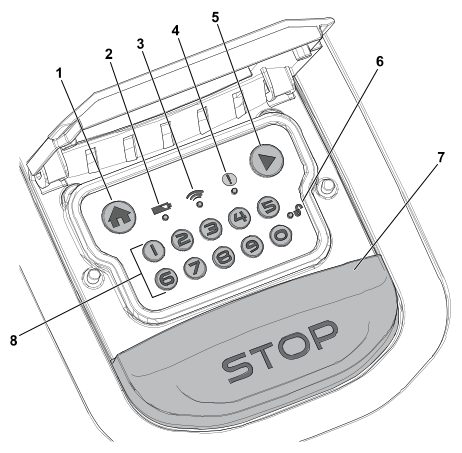

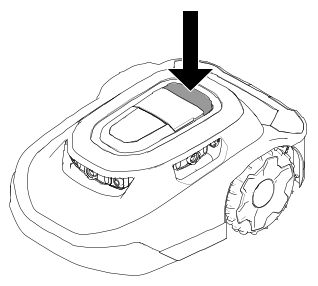

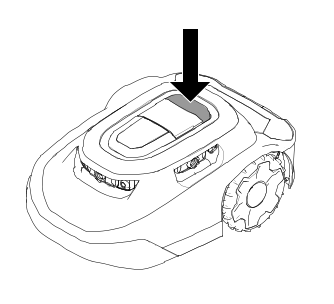

Druk op de
knop 'spelen’ (bediening hervatten) op
het bedieningspaneel.
Reinigen
De maaier en het laadstation reinigen
Reinig de maaier niet met een
hogedrukreiniger. Het water kan de elektronica beschadigen.
Gebruik
perslucht om de maaier te reinigen.
Reinig de laadpoort op de maaier
en op het laadstation met een niet-geleidend gereedschap (doek of
zachte borstel); anders kan er schade ontstaan.
|
Opgelet |
|
Als metalen voorwerpen tegelijkertijd
in contact komen met de positieve en negatieve pool, kan dit kortsluiting
veroorzaken in het accupack. Het accupack
of de geleider kunnen oververhit raken en u verbranden, wat kan leiden
tot licht of middelmatig zwaar letsel.
Gebruik
geen metalen voorwerpen om rond de accu schoon te maken.
-
Zet de aan-uitschakelaar
van de maaier naar de stand Uit en wacht tot alle bewegende onderdelen
tot stilstand zijn gekomen.
-
Haal de stekker
van de voeding voor het laadstation uit het stopcontact.
-
Draai de
maaier om.
-
Reinig eventueel
vuil of opgehoopt gras op de zwenkwielen
en aandrijfwielen
.
-
Gebruik een
natte doek of een zachte borstel om gras en vuil te verwijderen van
de maaierbehuizing
.
Controleer of er geen obstakels
zijn aan de bovenkant van de maaier (bv. een stok die vast is komen
te zitten of vuilophoping)
-
Gebruik een
droge doek of niet-geleidende zachte borstel om de laadpoort van de
maaier
schoon te maken.
-

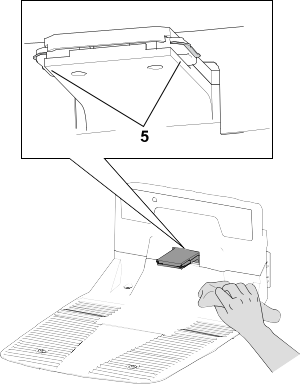

Gebruik een
droge doek of niet-geleidende zachte borstel om de terminals van het
laadstation
schoon te maken.
-
Draai de
maaier om.
-
Zet de aan-uitschakelaar
naar de stand Aan.
-

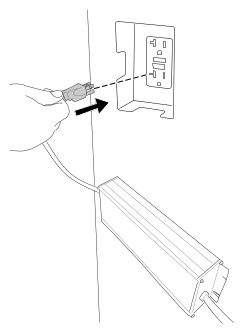

Steek de
stekker van de voeding voor het laadstation in het stopcontact.

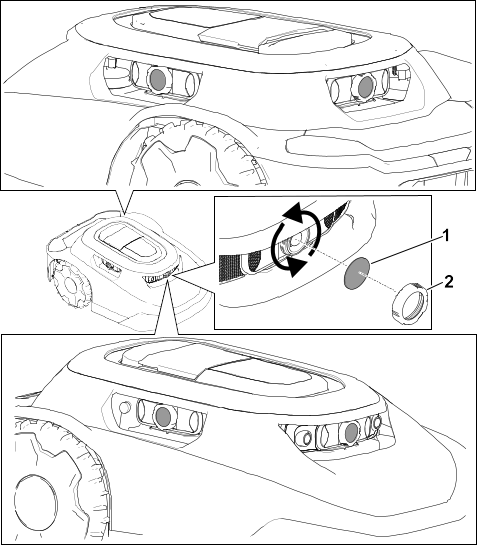

De lensbeschermers reinigen of
vervangen
Reinig de lensbeschermers met
een droge borstel met zachte haren en/of een schone microvezeldoek.
Raadpleeg
de onderstaande afbeelding voor de locatie van de lenzen en hoe u
de lensbeschermers kunt vervangen.
-
Vervang de
lensbeschermers door de lensdoppen los te schroeven en de lensbeschermers
te verwijderen.
Afval afvoeren
-
Accu’s zijn vervuilend voor het milieu.
Verwijder deze volgens de plaatselijke voorschriften.
Problemen oplossen
De maaier start geen maaicyclus.
| Mogelijke oorzaak |
Corrigerende maatregel |
| De aan/uit-schakelaar onder
de maaier staat in de stand Uit.
|
-
Zet de aan/uit-schakelaar
naar de stand Aan.
|

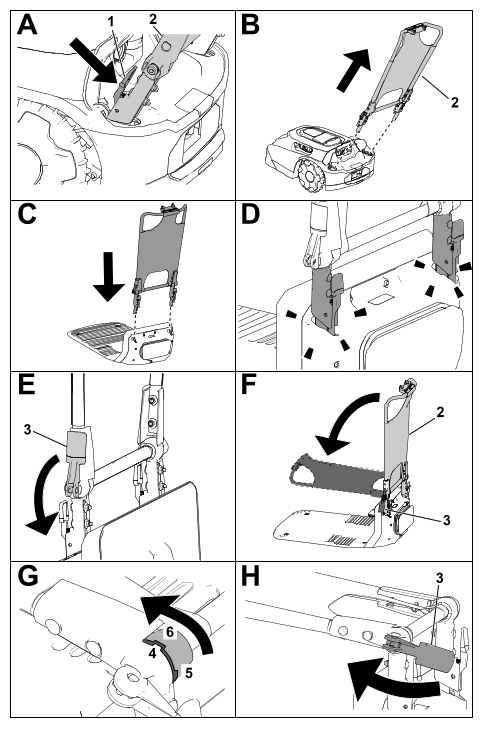

| De duwboom is nog gemonteerd
op de maaier. |
-

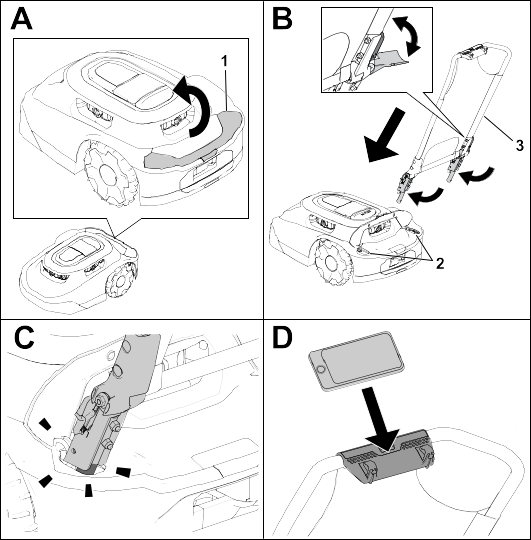

Verwijder
de duwboom van de maaier en berg hem op in het laadstation.
|
| De maaier zit vast aan
een voorwerp. |
-
Beweeg de
maaier weg van het voorwerp.
|
| De maaier zit vast tegen
voorwerp. |
-
Beweeg de
maaier weg van het voorwerp.
|

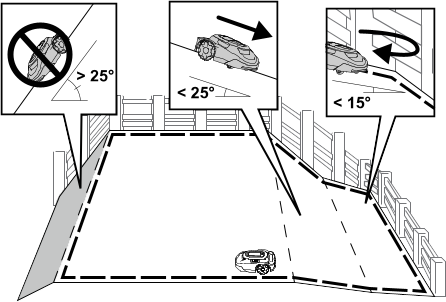

| De maaier bevindt zich
op een te steile helling. |
-
Plaats de
maaier op een helling van 25° of minder.
|
| De maaier is vergrendeld. |
-

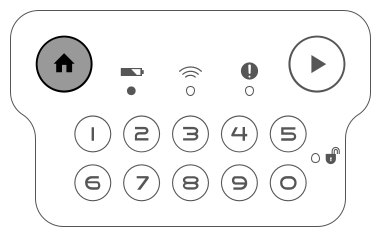

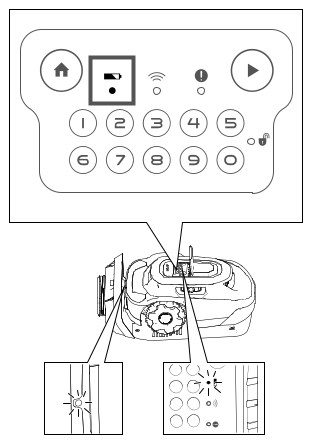

Als de indicator
vergrendelen/ontgrendelen brandt op het bedieningspaneel, voer dan
uw pincode in op het toetsenbord en druk
vervolgens op de knop 'spelen’ (bediening hervatten) of de homeknop.
|
De maaier raakt een voorwerp en
verandert niet van richting.
| Mogelijke oorzaak |
Corrigerende maatregel |
| Er zit een obstructie tussen
het scherm en het chassis. |
-
Verwijder
de obstructie tussen het scherm en het chassis.
|
De maaier beweegt niet.
| Mogelijke oorzaak |
Corrigerende maatregel |
| Er zit een ophoping van
gras of modder op de aandrijfwielen.
|
-
Verwijder
de modder of het gras van de aandrijfwielen totdat het profiel op
de aandrijfwielen blootligt.
|
Het laadstation heeft geen stroom.
| Mogelijke oorzaak |
Corrigerende maatregel |
| Er staat geen stroom op
het stopcontact van het huis.
|
-
Reset de
schakelaar van het huis. Het ledlampje op het laadstation zal branden
wanneer de stroomvoorziening is hersteld.
|
| De voeding is niet aangesloten
op het stopcontact van het huis.
|
-
Sluit de
voeding aan op het stopcontact van het huis. Het ledlampje op het
laadstation zal branden wanneer de stroomvoorziening
is hersteld.
|
| De verbinding tussen de
voeding en het laadstation is niet aangesloten.
|
-
Sluit de
voeding aan op het laadstation. Het ledlampje op het laadstation zal
branden wanneer de stroomvoorziening is hersteld.
|
Een zwenkwiel werkt niet goed.
| Mogelijke oorzaak |
Corrigerende maatregel |
| Het zwenkwiel draait of
rolt niet. |
-
Maak het
zwenkwiel en het metalen draaipunt schoon.
|
| Het lager van het zwenkwiel
is beschadigd. |
-
Inspecteer
de lagers op slijtage en controleer of ze vrij draaien. Vervang het
lager indien dit nodig is.
|
De maaier maait niet gelijkmatig.
| Mogelijke oorzaak |
Corrigerende maatregel |
| De messen zijn bot. |
-
Vervang de
4 maaimessen.
|
Er is geen Bluetooth®-verbinding tussen
de maaier en de smartphone.
| Mogelijke oorzaak |
Corrigerende maatregel |
| De Bluetooth-functie op
uw smartphone is uitgeschakeld.
|
-
Zet de Bluetooth-functie
op uw smartphone aan.
|
| Uw smartphone is niet verbonden
met de maaier. |
-
Open de instellingen
op uw smartphone.
-
Vernieuw de lijst met verbonden apparaten op uw smartphone en zorg
ervoor dat uw smartphone verbonden is met de hub/maaier.
-
Als uw smartphone niet verbonden is met de hub/maaier, koppel uw
smartphone dan met de hub/maaier.
|
Er is geen draadloze verbinding
tussen de maaier en de hub.
| Mogelijke oorzaak |
Corrigerende maatregel |
| Er is geen draadloos signaal
van de wifirouter. |
-

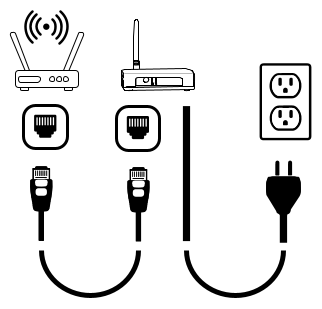

Start uw
wifirouter opnieuw door het stroomsnoer van de router los te koppelen
en opnieuw aan te sluiten.
Wacht 30 tot 60 seconden
voordat u het stroomsnoer opnieuw aansluit.
|

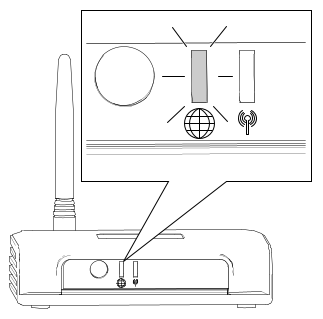

| Er is geen draadloos signaal
van de hub en het wereldbolsymbool op de hub brandt niet. |
-

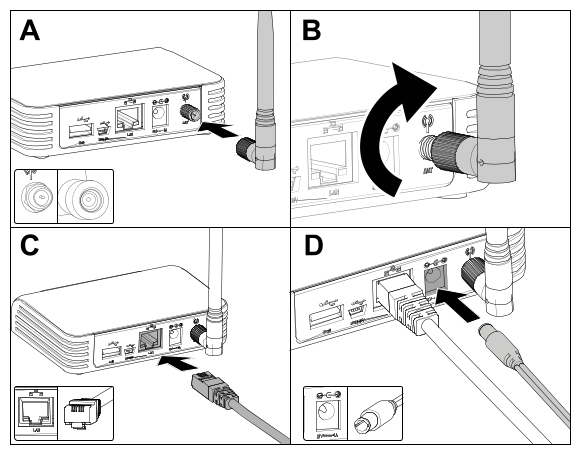

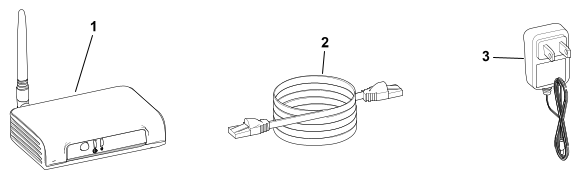

Start uw
hub opnieuw door het stroomsnoer van de hub los te koppelen en opnieuw
aan te sluiten.
Wacht 30 tot 60 seconden
voordat u het stroomsnoer opnieuw aansluit.
|
| De maaier bevindt zich
buiten uw eigendomsgrens. |
-
Breng de
maaier terug naar uw eigendom.
|
De maaier laadt niet op.
| Mogelijke oorzaak |
Corrigerende maatregel |
| Er zit een obstructie in
het laadstation. |
-
Controleer
het laadstation op obstructies. Verwijder eventuele obstructies.
|
| Er zit een obstructie in
de laadpoort van de maaier. |
-
Controleer
de laadpoort van de maaier op obstructies. Verwijder eventuele obstructies.
|
| De oplaadterminals op het
laadstation zijn vuil. |
-
Reinig de
oplaadterminals.
|
| De aan/uit-schakelaar van
de motor staat in de stand Uit. |
-
Zet de aan-uitschakelaar
naar de stand Aan.
-
Controleer of het indicatielampje op het laadstation groen brandt.
-

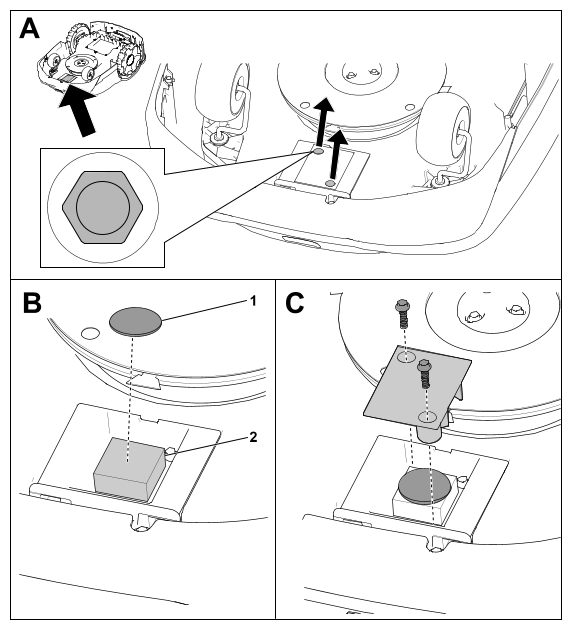

Als de maaier in het laadstation gedokt is en het indicatielampje
brandt rood, dan kan het zijn dat de magneet ontbreekt in
het scherm van de maaier. Neem contact
op met een erkende servicedealer.
|
Wanneer u de maaier met de hand
duwt, voelt het aan alsof de duwboom los zit.
| Mogelijke oorzaak |
Corrigerende maatregel |
| De aandrukhendel op de
duwboom zit los. |
-
Maak de aandrukhendel
vast.
|
Verklarende woordenlijst
Melding
Een bericht dat de gebruiker
op de hoogte brengt van een operationele fout of iets anders waardoor
een taak kan pauzeren of stoppen en de gebruiker
moet ingrijpen.
App
Een afkorting voor een softwareapplicatie.
Een computerprogramma op een mobiel apparaat dat een of meer taken
uitvoert. Ook wel applicatie of mobiele app genoemd.
Autonoom
Geautomatiseerde machinefuncties
die autonoom werken tijdens alle bedrijfscycli van de machine
Grens
Iets dat een grens of omvang
aangeeft of vastlegt. Voor een robot is dit de buitenste lijn van
een werkgebied, doorgangspad of zone, of uitsluitingsgebied
waar hij niet over mag rijden. Ook perimeter genoemd.
Stootsensor
Een elektronische sensor
die wordt gebruikt voor het detecteren en registreren van fysieke
aanraking. Ook wel tactiele sensor of aanraaksensor genoemd.
Laadstation
Een automatische acculaadvoorziening
op of in het werkgebied.
Computervisie
De manier waarop
een robot de wereld om zich heen ‘ziet’, door de sensorgegevens en de
beelden die hij maakt samen te voegen om op zijn omgeving te reageren.
Uitsluitingszone
Een door de
gebruiker vastgelegd gebied waar de robot niet mag komen.
Fout
Het resultaat van een mechanische,
sensor- of softwarefout, die onderhoud of correctie van de machine,
sensor of softwarecode vereist.
Taak
Het werk dat op een bepaald moment
door een robot wordt uitgevoerd binnen een werkgebied.
Lokalisatie
Het proces om te bepalen
waar een mobiele robot zich bevindt ten opzichte van zijn omgeving.
Lokalisatie is een zeer fundamentele vaardigheid
die een robot nodig heeft omdat de kennis van zijn locatie nodig is
om beslissingen te nemen over toekomstige acties.
Maaizone
Een gebied waarin de robot
autonoom kan rijden. Het gebied binnen een grens. Bedienen van de
machine kan verwisselbaar zijn met werkwoorden die
het werk beschrijven, zoals maaien, ruimen en sleuven graven.
Navigatie
Het vermogen van de robot
om zijn eigen positie in zijn referentiekader te bepalen en vervolgens
een pad naar een bepaalde doellocatie te plannen.
Obstakel
Een voorwerp of bodemgesteldheid
die schade kan veroorzaken of wordt geschaad als het in aanraking
komt of botst met de machine.
Vermijding van obstakels
Het proces
van het vermijden van een botsing met een obstakel op het pad van
een robot door om het obstakel heen te manoeuvreren.
Detectie van obstakels
Het proces
van het detecteren van objecten of terreintypes die de beweging van
een robot verhinderen. Een robot kan obstakelvermijding
gebruiken om rond het obstakel te manoeuvreren.
Obstakelsensor
Een toestel
dat detecteert wanneer de machine in contact komt met een persoon
of een obstakel.
Pad
Een route die een robot geprogrammeerd
is af te leggen. Als onderdeel van een taak kan een pad meerdere velden
of andere paden met elkaar verbinden.
Robot
Een machine die ontworpen
is om een of meer taken automatisch uit te voeren. Voorbeeld: een
robot kan waarnemen, berekenen en handelen. Hij
moet kunnen beschikken over sensoren die hem inputs en inzichten geven
over de fysieke ruimte om hem heen. Hij moet kunnen
berekenen om beslissingen te nemen op basis van zijn programmering
en inputs. Om als robot te worden gedefinieerd,
moet een robot op de een of andere manier kunnen bewegen in de fysieke
wereld of deze kunnen veranderen.
Waarnemen
De feedback van de omgeving
van de robot die de robot in staat stelt op zijn omgeving te reageren.
Sensorische inputs kunnen afkomstig zijn van verschillende
soorten sensoren.
Sensor
Een toestel dat reageert
op fysische stimuli (zoals, maar niet beperkt tot warmte, licht, geluid,
druk, magnetisme en beweging) en het resulterende
signaal of de resulterende gegevens verzendt en een meting verricht,
een besturing in werking stelt of beide. Een sensor
kan bijvoorbeeld de toestand van een robot en zijn omgeving inschatten.
Deze informatie wordt naar een controller gestuurd
om het juiste gedrag mogelijk te maken. Een robot heeft uitgebreide
informatie over zijn omgeving nodig om doeltreffend
te kunnen functioneren.

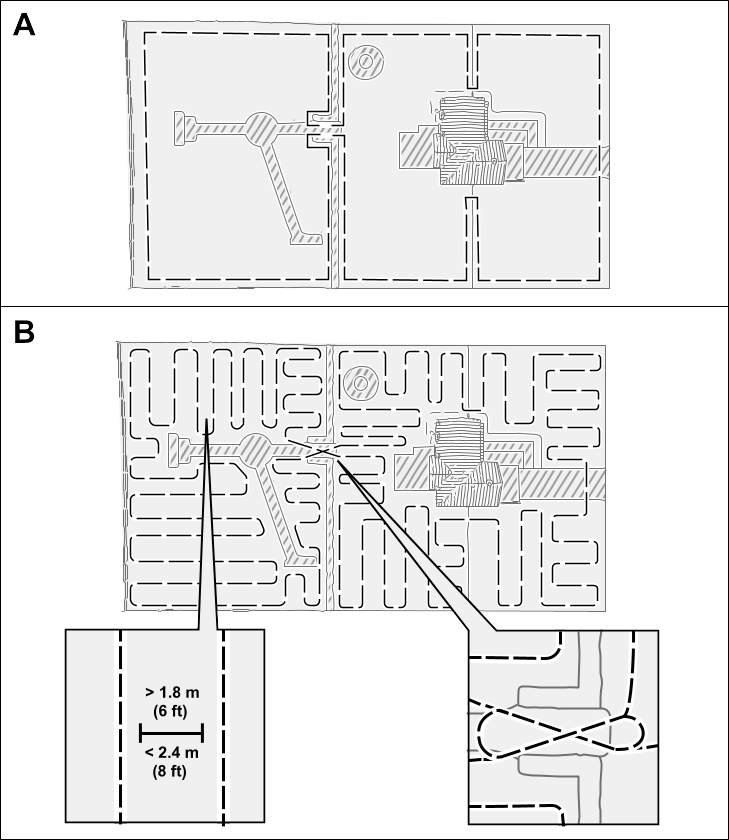

Doorgangspad
Een autonome strook waarin
niet wordt gemaaid. Deze strook wordt alleen gebruikt voor de robot
om van de ene maaizone naar de andere te gaan. Een
autonoom, exact pad dat door of over een ander doorgangspad, doorgangsgebied
of werkgebied loopt of erop aansluit.
Werkgebied
Elk gedefinieerd gebied
waarin de machine automatisch kan functioneren.
