Sprühfahrzeug Multi Pro® 5800 und 5800-G

Übersicht des InfoCenter Displays

Das Display des InfoCenters zeigt Informationen über Ihre Maschine an, zum Beispiel Betriebszustand, unterschiedliche Diagnose-, und andere Maschineninformationen. Es gibt mehrere Bildschirme auf dem Display. Sie können jederzeit zwischen den Bildschirmen wechseln, indem Sie die Zurück-Taste drücken und dann die Richtungstasten nach oben und unten verwenden.
Graphic
G471371s
  1. Anzeigeleuchte
  2. Helligkeitssensor des Displays
  3. Navigationstaste - oben
  4. Taste Zurück
  5. Navigationstaste - verringern/links
  6. Navigationstaste - unten
  7. Navigationstaste - erhöhen/rechts
  8. Eingabetaste
Hinweis: Der Zweck jeder Taste hängt von den aktuellen Erfordernissen ab. Jede Taste ist mit einem Symbol beschriftet, das die aktuelle Funktion anzeigt.
Displaysymbole
Menü
Behälter ist leer (weniger als 10 % Volumen).
Arretiert
Spülbehälteranzeige
Nach oben/unten blättern
Rührwerkanzeige
Nach links/rechts blättern
Spül- und Rührwerkanzeige
Taste Vorheriger Bildschirm
Anzeige niedriger Tankfüllstand Ein Tanksymbol erscheint in der Mitte dieser 2 Symbole.
Wert verringern
Erhöhen Sie das Behältervolumen um 3,79 Liter.
Wert erhöhen
Erhöhen Sie das Behältervolumen um 37,9 Liter.
Akzeptieren
Erhöhen Sie das Behältervolumen um 25 Liter.
Speichern
Ausleger ist aus
PIN-Passwort
Ausleger ist aktiv
Menü (Störungen) verlassen
Alle Flächen löschen
Batteriespannung
Aktive Fläche löschen
Die Feststellbremse ist aktiviert.
Gesprühte Flächen
Nehmen Sie auf dem Sitz Platz.
Alle Flächen überprüfen
Betriebsstundenzähler
Zu einer Sprühfläche navigieren


Übersicht über die Menüs

Um auf das InfoCenter-Menüsystem zuzugreifen, drücken Sie auf dem Hauptbildschirm die Zurück-Taste. So gelangen Sie zum Hauptmenü. In den folgenden Tabellen finden Sie eine Übersicht über die in den Menüs verfügbaren Optionen.
Image Geschützt unter Geschützte Menüs nur durch PIN Eingabe erreichbar
Hauptmenü
Menüelement
Beschreibung
Dosiermengen festlegen
Legt die Standard- und Boost-Dosiermengen fest.
Einstellungen
Anpassen und Ändern der Konfigurationsvariablen auf der Anzeige.
Maschineneinstellungen
Konfigurieren der Maschineneinstellungen.
Kalibrierung Image
Hilft bei der Kalibrierung des Durchflussmessers und des Geschwindigkeitssensors.
Service
Enthält Informationen zur Maschine, u. a. Betriebsstundenzähler und Maschinenstörungen
Diagnostik
Zeigt den Zustand der Maschinenschalter, Sensoren sowie der Steuerausgabe an. Diese Angaben sind bei der Problembehebung nützlich, da Sie sofort sehen, welche Bedienelemente der Maschine ein- oder ausgeschaltet sind.
Info
Listet die Modellnummer, Seriennummer und Softwareversion der Maschine auf.
Dosiermengen festlegen
Menüelement
Beschreibung
Aktive Dosiermenge
Zeigt die aktuelle Dosiermenge an.
Dosiermenge 1
Legt eine voreingestellte Dosiermenge fest.
Dosiermenge 2
Legt eine voreingestellte Dosiermenge fest.
Boost
Legt einen Prozentsatz fest, der zur aktuellen Dosiermenge hinzugefügt wird.
Einstellungen
Menüelement
Beschreibung
PIN eingeben
Ermöglicht einer von Ihrem Unternehmen autorisierten Person (Hausmeister/Mechaniker) mit dem PIN-Code den Zugriff auf geschützte Menüs.
Protect Settings [Geschützte Einstellungen] Image
Ermöglicht das Ändern der Einstellungen in den geschützten Einstellungen..
Standardeinstellungen zurücksetzen Image
Setzt die Standardwerte zurück.
Hintergrundbeleuchtung
Steuert die Helligkeit des LCD-Displays.
Sprache
Ändert die für die Anzeige verwendete Sprache.
Maßeinheiten
Steuert die auf dem Display verwendeten Maßeinheiten ein (Imperial oder Metrisch).
Maschineneinstellungen
Menüelement
Beschreibung
Tank
Legt das Tankvolumen, den Alarm bei niedrigem Tankstand und den voreingestellten Rührwerkwert fest.
Booms (Ausleger)
Stellt die Breite der Ausleger ein.
GeoLink
Option der Satellitennavigation
Zurücksetzen
Setzt die Maschinenwerte zurück.
Kalibrierung
Menüelement
Beschreibung
Kalibrierung des Durchflusses
Hier kalibrieren Sie das Durchflussmessgerät.
Geschwindigkeitskalibrierung
Hier kalibrieren Sie den Geschwindigkeitssensor.
Testgeschwindigkeit
Hier stellen Sie die Testgeschwindigkeit für die Kalibrierung ein.
Kalibrierung manuell eingeben
Kalibrierung manuell eingeben.
Standardeinstellung der Durchflusskalibrierung verwenden?
Hier setzen Sie die Kalibrierung der Durchflussmenge auf den standardmäßig berechneten Durchschnitt (nicht das tatsächliche Volumen) zurück.
Standardeinstellung der Geschwindigkeitskalibrierung verwenden?
Hier setzen Sie die Kalibrierung der Geschwindigkeit auf den standardmäßig berechneten Durchschnitt (nicht die tatsächliche Geschwindigkeit) zurück.
Service
Menüelement
Beschreibung
Hours
Zeigt die Gesamtbetriebsstunden der Maschine, des Motors und der Zapfwelle an, sowie die Transportstunden der Maschine und fälligen Kundendienst.
Durchflussmenge Image
Zeigt die aktuelle Durchflussmenge.
Diagnostics
Menüelement
Beschreibung
Pumps (Pumpen)
Zugreifen auf die Optionen für die Pumpeneingaben, das momentane und zeitgesteuerte Spülen.
Booms (Ausleger)
Zugreifen auf die Ein- und Ausgaben der Ausleger.
Engine Run (Motor läuft)
Zugreifen auf die Eingaben und Ausgaben des laufenden Motors.
Fehler
Zeigt die letzten Maschinenstörungen an. Weitere Informationen finden Sie in der Wartungsanleitung oder wenden Sie sich an Ihren autorisierten Toro-Vertragshändler.
Info
Menüelement
Beschreibung
Modell
Listet die Modellnummer der Maschine auf.
SN
Listet die Seriennummer der Maschine auf.
S/W Revision
Listet die Softwarerevision des Primärsteuergeräts auf.
XDM-4400 Image
Listet die Softwarerevision des InfoCenter auf.
CAN-Statistiken Image
Listet den CAN Bus auf

Geschützte Menüs

Es gibt Betriebskonfigurationseinstellungen, die in den Einstellungen des Displays angepasst werden können. Um diese Einstellungen zu sperren, benutzen Sie das Geschützte Menü.
Hinweis: Bei der Auslieferung programmiert der Händler den anfänglichen Passcode.
Zugreifen auf die geschützten Menüs
Hinweis: Der werkseitig voreingestellte PIN-Code für Ihre Maschine ist entweder 0000 oder 1234.
Wenn Sie den PIN-Code geändert und vergessen haben, wenden Sie sich an den offiziellen Toro-Vertragshändler.
    Graphic
    G510565

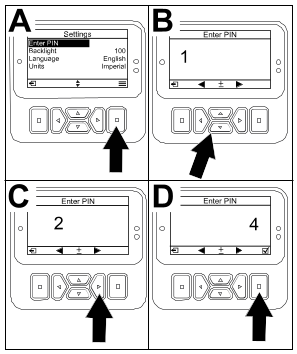

  1. Blättern Sie vom Hauptmenü zu Einstellungen und drücken Sie die Auswahltaste.
  2. Graphic
    G510564
  3. In Einstellungen, bis zu PIN eingeben blättern und die Auswahltaste drücken .
  4. Drücken Sie für die Eingabe des PIN-Codes die oben/unten Navigationstasten , bis die korrekte erste Ziffer angezeigt wird; drücken Sie dann die rechte Navigationstaste, um auf die nächste Ziffer zu gehen. Wiederholen Sie diesen Schritt, bis die letzte Ziffer eingegeben ist.
  5. Drücken Sie die Auswahltaste .
    Hinweis: Wenn das Display den PIN-Code akzeptiert und das geschützte Menü freigeschaltet ist, erscheint das Wort „PIN“ in der oberen rechten Ecke des Bildschirms.
  6. Drehen Sie das Zündschloss in die Aus-Stellung und dann in die Ein-Stellung, um das geschützte Menü zu sperren.
Zugreifen und Ändern der Einstellungen im geschützten Menü
  1. In Einstellungen, scrollen Sie runter auf Einstellungen Schützen.
  2. Um die Einstellungen zu sehen und zu ändern, ohne einen PIN-Code einzugeben, verwenden Sie die Auswahltaste, um die Einstellungen Schützen auf Image (Aus) zu schalten.
  3. Um die Einstellungen mit einem PIN-Code zu sehen und zu ändern, verwenden Sie die Auswahltaste um die Einstellungen Schützen auf Image (Ein) zu schalten. Stellen Sie den PIN-Code ein und stellen den Schlüssel im Zündschloss in die Aus-Stellung und dann in die Ein-Stellung.

Einstellen des Sprühbehälterhinweises

  1. Maschineneinstellungen auswählen.
  2. Tank auswählen.
  3. Tankfüllgrenze auswählen.
  4. Geben Sie mit den Richtungstasten eine Mindestmenge im Behälter an, bei der die Warnung beim Sprühen angezeigt wird.

Einstellen der Auslegergrößen

  1. Maschineneinstellungen auswählen.
  2. Ausleger auswählen.
  3. Wählen Sie den Ausleger, den Sie aktualisieren möchten.
  4. Verwenden Sie die Richtungstasten, um die Größe des Auslegers in Schritten von 2,5 cm zu ändern.

Zurücksetzen der Standardeinstellungen

  1. Maschineneinstellungen auswählen.
  2. Standardeinstellungen zurücksetzen auswählen.

Eingeben des Sprühbehältervolumens

Hinweis: Eine Änderung des Volumens setzt den Tankalarm zurück.
  1. Maschineneinstellungen auswählen.
  2. Tank auswählen.
  3. Volumen auswählen.
  4. Drücken Sie die Taste, um das Tankvolumen zu erhöhen oder zu verringern.
    1. Drücken Sie die Richtungstasten nach oben/unten, um zu ±10 (für US-Einheiten) oder ±25 (für metrische Einheiten) zu springen.
    2. Drücken Sie die linken/rechten Richtungstasten , um das Volumen um 1 Stufe zu ändern.

Einstellen des voreingestellten Rührwerkwerts

Nur Dosierungsmodus
Hinweis: Mit der voreingestellten Rührwerkeinstellung stellen Sie die Sprühpumpengeschwindigkeit ein, wenn das Sprühfahrzeug im Dosierungsmodus verwendet wird und alle Sprühabschnitte abgestellt sind. Die voreingestellte Rührwerkeinstellung steuert den Prozentsatz der Sprühpumpengeschwindigkeit. Der Standardwert für die voreingestellte Rührwerkeinstellung ist 40 %.
  1. Bestimmen Sie den Solldruck, mit dem Sie sprühen wollen.
    Beispiel: 2,76 bar. Notieren Sie den Druck unten, der auf dem armaturenbrettbefestigten Druckmanometer angezeigt wird.
    Sprühdruck:
  2. Berechnen Sie den anfänglichen, voreingestellten Rührwerkdruck mit der nachstehenden Formel.
    Sprühdruck x 1,5 bis 2,0 = anfänglicher, voreingestellter Rührwerkdruck.
    Beispiel: Solldruck des Sprühgeräts 2,76 bar x 1,5 = anfänglicher, voreingestellter Rührwerkdruck 4,1 bar
    Beispiel: Solldruck des Sprühgeräts 2,76 bar x 2,0 = anfänglicher, voreingestellter Rührwerkdruck 5,5 bar
    Notieren Sie Ihre Berechnung an dieser Stelle:
  3. Stellen Sie den Hauptabschnittschalter in die Aus-Stellung und die Gasbedienung auf die gewünschte Motordrehzahl und stellen Sie dann den voreingestellten Rührwerkwert ein, bis der Sprühsystemdruck eineinhalb bis zwei Mal dem Sollsprühdruck entspricht, den Sie ermittelt haben.
    Beispiel: Wenn Sie mit 2,76 bar sprühen, stellen Sie die voreingestellten Rührwerkwert anfänglich so ein, dass Sie einen Systemdruck von 4,1-5,5 bar erzielen.
    Hinweis: Wenn die Chemikalien im Sprühbehälter schäumen, verringern Sie ggf. den voreingestellten Rührwerkdruck, um den Systemdruck zu senken, wenn das Behälterrührwerk läuft.
  4. Navigieren Sie zur Option Rührwerk und wählen Sie sie aus.

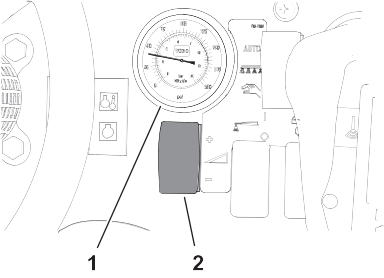

  5. Achten Sie auf das armaturenbrettmontierte Druckmanometer und drücken Sie die Tasten, um den voreingestellten Wert zu erhöhen oder zu verringern, bis der Sprühdruck dem anfänglichen, voreingestellten Rührwerkdruck entspricht, den Sie berechnet haben.
    Hinweis: Wenn Sie den voreingestellten Rührwerkwert einstellen, sollte der Sprühsystemdruck nicht über 5,86 bar liegen.
    Hinweis: Sie können den voreingestellten Rührwerkwert höher einstellen, wenn das Rührwerk kein Schäumen der Chemikalie im Behälter bewirkt. Sie müssen den Rührwerkwert ggf. verringern, wenn das Rührwerk zum Schäumen der Chemikalie im Behälter führt.
  6. Speichern Sie die Einstellung, verlassen Sie den Bildschirm Tank, und kehren Sie zum Bildschirm Einstellungen zurück.

Die Bildschirme für Gesamt- und Teilfläche

Diese Bildschirme zeigen:
  • Gesprühte Fläche (Hektar oder 1000 Fuß2).
  • Gesprühtes Volumen (amerikanische Gallonen oder Liter)
Informationen zur Fläche und Volumen werden akkumuliert, bis Sie sie zurücksetzen.
Verwenden Sie eine einzelne Teilfläche für jede Sprühaufgabe an Ihrem Standort. Sie können bis zu 20 Teilflächen verwenden.
Hinweis: Stellen Sie sicher, dass Sie zu der Teilfläche navigieren, an der Sie arbeiten, bevor Sie mit dem Sprühen beginnen. Die auf dem Bildschirm angezeigte Teilfläche ist die aktive Teilfläche für die Akkumulation der Bedeckung.
Zurücksetzen der Daten für Gesamtfläche und Volumen
    Graphic
    G511618
  1. Drücken Sie die Taste Zurück, um zum Bildschirm Gesamtfläche zu navigieren.
  2. Drücken Sie die Taste Rechts, um die Daten für Gesamtfläche zurückzusetzen.
    Hinweis: Das Zurücksetzen der Informationen zur Gesamtfläche und zum Gesamtvolumen auf dem Bildschirm Gesamtfläche setzt alle Daten für jede Teilfläche zurück.
Zurücksetzen einer Teilfläche und der Volumendaten
    Graphic
    G511619
  1. Drücken Sie die Taste Zurück, um zu einem Bildschirm für eine Teilfläche zu navigieren.
  2. Drücken Sie die Taste Aufwärts, um die Daten der Teilfläche zurückzusetzen.

Kalibrieren des Sprühfahrzeugs

Hinweis: Informationen zum Kalibrieren des Sprühfahrzeugs für den manuellen Modus finden Sie in der Bedienungsanleitung der Maschine.
  1. Stellen Sie sicher, dass der Sprühbehälter sauber ist, siehe Reinigen des Sprühsystemsin der Bedienungsanleitung.

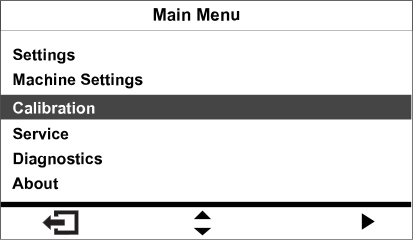

  2. Navigieren Sie zum Menü Kalibrierung.
    Hinweis: Auf diesem Bildschirm kalibrieren Sie die Durchflussmessgeräteingabe, die Geschwindigkeitssensoreingabe, führen einen Geschwindigkeitstest durch und geben Berechnungsdaten manuell ein.
    Graphic
    G580702

Durchflusskalibrierung

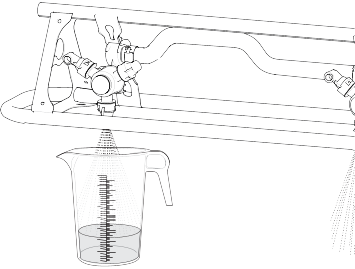

Vom Kunden bereitgestelltes Gerät: Verwenden Sie einen Fangbehälter mit Skala für die Durchflussmenge der Düsen wie folgt:
  • 1,5 L/min oder weniger: Ein Behälter mit einer Skalenteilung von 10 ml wird bevorzugt.
  • 1,9 L/min oder mehr: Ein Behälter mit einer Skalenteilung von 20 ml.
Wichtig
Sie müssen jedes Mal eine Kalibrierung der Durchflussmenge für die drei Sprühabschnitte durchführen, wenn Sie alle Düsen austauschen, die aktive Sprühstellung (unten) ändern oder das Durchflussmessgerät austauschen. Sie sollten eine Kalibrierung der Durchflussmenge für drei Sprühabschnitte durchführen, wenn Sie mehrere abgenutzte Düsen austauschen.

Hinweis: Ein falsches Durchführen des Fangtests führt zu einer ungenauen Kalibrierung der Durchflussmenge. Aufgrund dieser Ungenauigkeiten trägt das Sprühsystem zu viele oder zu wenige Chemikalien auf.
  1. Führen Sie die Durchflusskalibrierung mit dem entsprechenden Messbehälter durch.

Auswertung des Durchflusskalibrierungstyps

Ermitteln Sie mit der Sprühabschnitt-Tabelle, wie Sie normalerweise eine Grünfläche mit der Maschine sprühen und welche Kalibrierung der Durchflussmenge Sie durchführen sollten.
Hinweis: Sie können eine Kombination von maximal drei Kalibrierungstypen für die Durchflussmenge durchführen.
Sprühabschnitt-Tabelle
  Durchführen der 3-Ausleger-Kalibrierung
Drei Sprühabschnitte Ja

Ich sprühe auch mit zwei Sprühabschnitten: Durchführen der 2-Ausleger-Kalibrierung
Linker und mittlerer Abschnitt (oder) Ja Nein
Rechter und mittlerer Abschnitt (oder) Ja Nein
Rechter und linker Abschnitt Ja Nein

Ich sprühe auch mit einem Sprühabschnitt: Durchführen der 1-Ausleger-Kalibrierung
Nur linker Sprühabschnitt (oder) Ja Nein
Nur mittlerer Sprühabschnitt (oder) Ja Nein
Nur rechter Sprühabschnitt Ja Nein
3-Ausleger-Kalibrierung: Führen Sie die Kalibrierung für die drei Sprühabschnitte immer durch, wenn Sie die Düsen ändern, um die Dosierungen zu erhöhen oder zu verringern.
Hinweis: Wenn Sie die optionale 2-Ausleger-Kalbrierung oder 1-Ausleger-Kalibrierung nicht durchführen, verwendet das Sprühfahrzeug die Berechnungen von der 3-Ausleger-Kalibrierung in allen Sprühabschnittkombinationen.
Optionale 2-Ausleger-Kalibrierung: Kalibrieren Sie den linken und mittleren Sprühabschnitt oder den rechten und mittleren Sprühabschnitt oder den linken und rechten Sprühabschnitt, wenn Sie normalerweise mit diesen Abschnittkombinationen sprühen. Führen Sie diese optionale Kalibrierung nach dem Durchführen der 3-Sprühabschnitt-Kalbrierung durch.
Hinweis: Die von Ihnen für zwei Sprühabschnitte durchgeführte Kalibrierung wird verwendet, wenn Sie mit einer beliebigen Kombination aus zwei Sprühabschnitten sprühen.
Hinweis: Für die 2-Ausleger-Kalibrierung können Sie nur ein Paar der Sprühabschnitte kalibrieren. Kalibrieren Sie das Paar der Sprühabschnitte, das Sie am meisten verwenden. Das Sprühsystem verwendet die 2-Ausleger-Berechnung, wenn Sie mit dem linken und mittleren oder rechten und mittleren Abschnitt sprühen.
Optionale 1-Ausleger-Kalibrierung: Kalibrieren Sie den linken oder mittleren Sprühabschnitt oder den rechten Sprühabschnitt, wenn Sie normalerweise mit einem Sprühabschnitt sprühen. Führen Sie diese optionale Kalibrierung nach dem Durchführen der 3-Sprühabschnitt-Kalibrierung und der 2-Sprühabschnitt-Kalibrierung durch.
Hinweis: Für die 1-Ausleger-Kalibrierung können Sie einen der drei Sprühabschnitte kalibrieren. Kalibrieren Sie den Sprühabschnitt, den Sie am meisten verwenden. Das Sprühsystem verwendet die 1-Ausleger-Berechnung, wenn Sie mit dem linken, mittleren oder rechten Abschnitt sprühen.
  1. Ermitteln Sie anhand Ihres Sprühmusters, welchen Kalibrierungstyp Sie durchführen möchten.

Vorbereiten des Durchflussmengentests

  1. Stellen Sie sicher, dass die Düsen, die Sie verwenden möchten, in der aktiven Sprühstellung (unten) sind.
    Wichtig
    Alle Düsen in der aktiven Stellungen müssen dieselbe Farbe haben.

    Hinweis: Für beste Ergebnisse sollten die Düsen in der aktiven Stellung ungefähr gleich abgenutzt sein.

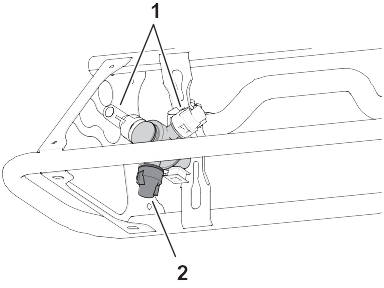

    Graphic
    G192604s
    1. Reserve-Düsenstellung
    2. Aktive Sprühstellung
  2. Navigieren Sie zum Menü Kalibrierung.

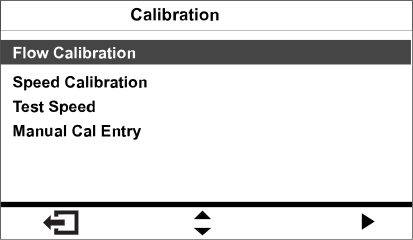

  3. Wählen Sie die Option Durchflusskalibrierung.
    Graphic
    GG580549

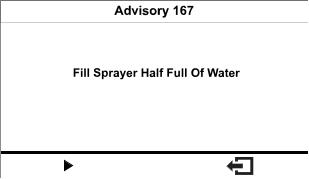

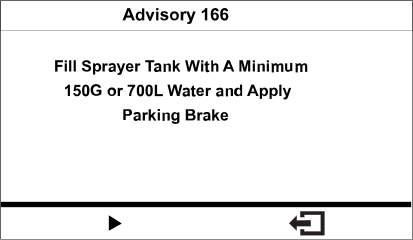

  4. Füllen Sie den Sprühbehälter bis zur Hälfte mit Wasser (700 Liter)
    Hinweis: Sie können die Durchflusskalibrierung abbrechen. Das Kalibrieren der Durchflussmenge wird in einer Meldung bestätigt.
  5. Aktivieren Sie die Feststellbremse.
    Graphic
    GG580550
  6. Lassen Sie den Motor an und senken Sie die äußeren Abschnitte ab.
  7. Stellen Sie den Pumpenschalter in die Ein-Stellung.
    Graphic
    G192636s
    1. Sprühpumpenschalter
    2. Rührwerkschalter
    3. Gasbedienung
  8. Stellen Sie die Gasbedienung in die Schnell-Stellung und lassen Sie den Motor für zehn Minuten laufen.
    Wichtig
    Die Hydraulikanlage muss die Betriebstemperatur erreichen, bevor Sie die restlichen Schritte für das Kalibrieren der Durchflussmenge durchführen.


Vorbereiten für den Fangtest

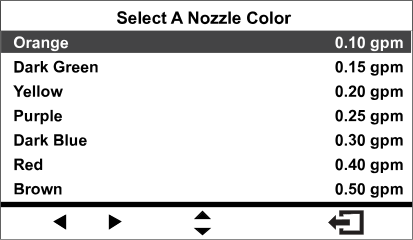

  1. Wählen Sie die an der aktiven Sprühstellung installierten Düsen aus.
    • Wählen Sie für Maschinen mit Düsenfarben, die den beschriebenen Durchflussmengen entsprechen, die Farbe der Düsen aus, die in der aktiven Sprühstellung eingesetzt sind.
    • Wählen Sie für Maschinen, deren Düsenfarben nicht mit den beschriebenen Durchflussraten übereinstimmen, die Durchflussmenge (gal/min oder l/min) der Düsen, die an der aktiven Sprühstellung eingesetzt sind.
    Graphic
    G580551
  2. Fahren Sie mit dem nächsten Schritt fort.

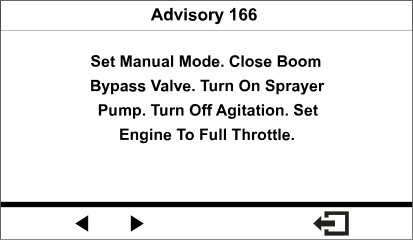

  3. Stellen Sie den Sprühmodus-Schalter in die manuelle Stellung.
    Graphic
    G580552
  4. Drehen Sie das Handrad für das Abstellventil des Sicherheitsventil des Abschnitts in die geschlossene Stellung.
  5. Stellen Sie den Rührwerkschalter in die Aus-Stellung und die Gasbedienung in die Schnell-Stellung.
  6. Fahren Sie mit dem nächsten Schritt fort.

Vorbereiten der Sprühabschnitte für den Fangtest

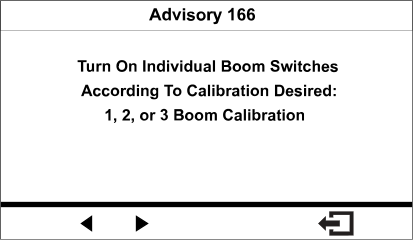

  1. Stellen Sie die Schalter der Sprühabschnitte wie folgt ein.
    Hinweis: Siehe Vorbereiten des Durchflussmengentests.
    • Wählen Sie den Schalter für den linken, mittleren und rechten Abschnitt für eine 3-Sprühabschnitt-Kalibrierung.
      Wichtig
      Sie müssen diese Kalibrierung durchführen.

    • Wählen Sie die Schalter für die zwei Sprühabschnitte aus, die Sie zuvor für die Kalibrierung mit zwei Sprühabschnitten identifiziert haben.
      Hinweis: Führen Sie diese optionale Kalibrierung nach dem Durchführen der 3-Sprühabschnitt-Kalibrierung durch.
    • Wählen Sie den Schalter für den linken, mittleren oder rechten Sprühabschnitt aus, den Sie zuvor für die Kalibrierung mit einem Sprühabschnitt identifiziert haben.
      Hinweis: Führen Sie diese optionale Kalibrierung nach dem Durchführen der 3-Sprühabschnitt-Kalibrierung und der 2-Sprühabschnitt-Kalibrierung durch.
    Graphic
    G580553
  2. Fahren Sie mit dem nächsten Schritt fort.

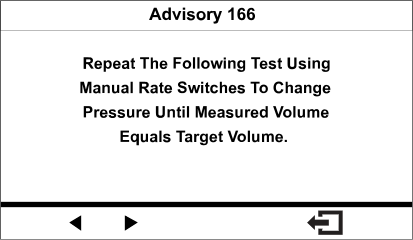

  3. Drücken Sie auf dem Bildschirm Wiederholen des folgenden Testsdie Taste, um den Fangtest für den Sprühabschnitt zu starten.
    Graphic
    G580554

Durchführen des Fangtests für den Sprühabschnitt

Hinweis: Haben Sie den Fangbehälter mit Skala griffbereit.
  1. Stellen Sie den Hauptabschnittschalter in die Ein-Stellung.
  2. Stellen Sie den Druck des Sprühsystems mit dem Dosierungsschalter auf ca. 276 kPa ein.
    Modell 41394 dargestellt
    Graphic
    G192699s
    1. Druckmanometer (Sprühsystem)
    2. Dosierungsschalter
  3. Stellen Sie den Hauptabschnittschalter in die Aus-Stellung.

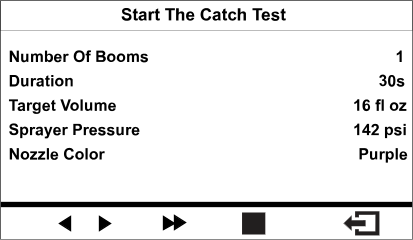

  4. Bestätigen Sie auf dem Bildschirm Testwiedergabedie Anzahl der Ausleger sowie die Düsenfarbe und drücken Sie die Taste 3, um den Fangtest zu starten.
    Hinweis: Sie haben 14 Sekunden für den Fangtestzeitraum, um zum Heck der Maschine zu gehen und den Fangbehälter mit Skala unter eine Sprühdüse zu stellen.
    Hinweis: Das Sprühsystem öffnet automatisch das Abschnittventil, die Sprühdüsen sprühen für den Fangtestzeitraum und das Sprühsystem stellt automatisch das Abschnittventil ab.
    Graphic
    G580555
  5. Fangen Sie das Wasser von den Sprühdüsen auf, bis der Sprühfluss abgestellt wird.
    Graphic
    G193177
  6. Stellen Sie den Messbehälter auf eine ebene Fläche und notieren Sie das Flüssigkeitsvolumen.
    Wichtig
    Wenn Sie den Behälter mit Skala ablesen, muss der Behälter auf einer ebenen Fläche stehen.

    Wichtig
    Wenn Sie den Behälter mit Skala ablesen, lesen Sie das Flüssigkeitsvolumen im Behälter mit Skala am untersten Punkt der Flüssigkeitsoberflächenkurve ab.

    Wichtig
    Kleine Fehler beim Ablesen des Flüssigkeitsvolumen im Behälter mit Skala wirken sich stark auf die Genauigkeit der Sprühfahrzeugkalibrierung aus.

    Graphic
    G193416s
    1. Höchster Punkt der Flüssigkeitsoberflächenkurve (hier nicht messen)
    2. Unterster Punkt der Flüssigkeitsoberflächenkurve (hier messen)
    3. Ebene Fläche
  7. Vergleichen Sie die Flüssigkeitsmenge im Fang-Messbehälter mit dem Sollvolumen, das auf dem Bildschirm angezeigt wird.
    Hinweis: Sie benötigen eine Flüssigkeitsmenge im Fang-Messbehälter, die ± 7,4 ml dem auf dem Bildschirm angezeigten Sollvolumen entspricht.
  8. Wenn der Flüssigkeitsstand im Fang-Messbehälter 7,4 ml höher oder niedriger als das Sollvolumen ist, führen Sie einen der folgenden Schritte aus:
    • Fahren Sie mit dem nächsten Schritt fort, wenn die Flüssigkeitsmenge im Fang-Messbehälter ± 7,4 ml dem auf dem Bildschirm angezeigten Sollvolumen entspricht.
    • Wenn das Volumen zu niedrig ist, erhöhen Sie den Druck des Sprühsystems mit dem Dosierungsschalter und gehen Sie auf den nächsten Schritt.
    • Wenn das Volumen zu hoch ist, verringern Sie den Druck des Sprühsystems mit dem Dosierungsschalter und gehen Sie auf den nächsten Schritt.
  9. Wiederholen Sie die Schritte, bis die Flüssigkeitsmenge im Fang-Messbehälter ± 7,4 ml dem auf dem Bildschirm angezeigten Sollvolumen entspricht.

Durchführen der Kalibrierungsberechnung

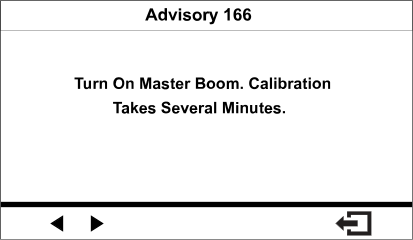

  1. Stellen Sie den Hauptabschnittschalter in die Ein-Stellung.
    Graphic
    G580556
  2. Drücken Sie die Taste, um die Kalibrierungsberechnung zu starten.
    Hinweis: Auf der Anzeige wird der Bildschirm Kalibrierung in Bearbeitung" angezeigt.
    Hinweis: Die Sprühabschnitte sprühen für drei Minuten, während die Maschine die Kalibrierungsberichtigung berechnet.
  3. Nach dem Abschluss der Kalibrierung wird eine der folgenden Meldungen angezeigt:
    • In einer Meldung wird bestätigt, dass die Durchflusskalibrierung erfolgreich war.
    • In einer Meldung wird angegeben, dass die Durchflusskalibrierung fehlgeschlagen ist.
      Wenn der Kalibrierungswert außerhalb der Grenzwerte liegt, wenden Sie sich an den offiziellen Vertragshändler. Prüfen Sie sonst die Fehlermeldung und wiederholen Sie die Kalibrierungsschritte.
    Graphic
    G580547
  4. Stellen Sie den Gasbedienungshebel in die Leerlauf-Stellung, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

Durchführen der 2-Sprühabschnitt-Kalibrierung

Wenn Sie eine Kalibrierung mit drei Sprühabschnitten durchgeführt haben, werden Sie auf der Anzeige aufgefordert, eine Kalibrierung mit zwei Sprühabschnitten durchzuführen.
  1. Wenn Sie keine Kalibrierung mit zwei Sprühabschnitten durchführen müssen, gehen Sie zum Bildschirm Kalibrierungzurück.
  2. Wenn Sie die Kalibrierung durchführen müssen, bereiten Sie das Sprühgerät für einen Fangtest vor.
    Hinweis: Stellen Sie nur die Schalter der Sprühabschnitte in die Ein-Stellung, die Sie zuvor identifiziert haben.

Durchführen der 1-Sprühabschnitt-Kalibrierung

Wenn Sie eine Kalibrierung mit 3-Sprühabschnitten und 2-Sprühabschnitten durchgeführt haben, werden Sie auf der Anzeige aufgefordert, eine Kalibrierung mit 1-Sprühabschnitt durchzuführen.
  1. Wenn Sie keine Kalibrierung mit einem Sprühabschnitt durchführen müssen, gehen Sie zum Bildschirm Kalibrierungzurück.
  2. Wenn Sie die Kalibrierung durchführen müssen, bereiten Sie das Sprühgerät für einen Fangtest vor.
    Hinweis: Stellen Sie nur die Schalter der Sprühabschnitte in die Ein-Stellung, die Sie zuvor identifiziert haben.

Geschwindigkeitskalibrierung

Vorbereiten der Geschwindigkeitskalibrierung

  1. Wählen Sie Speed Calibration [Geschwindigkeitskalibrierung] aus dem Menü Callibration [Kalibrierung].

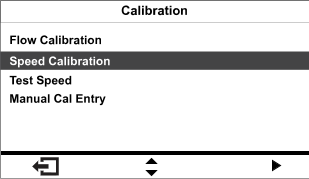

    Graphic
    G580563
  2. Füllen Sie den Sprühbehälter halb voll mit Wasser (600 Liter).
    Graphic
    G580557

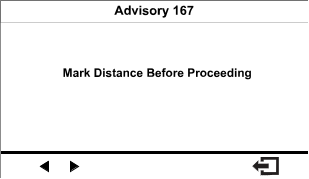

  3. Markieren Sie eine Startlinie auf einem Testbereich der Grünfläche.
  4. Markieren Sie mit einem Messrad eine Distanz von 45-152 m und notieren Sie unten die gemessene Distanz.
    Hinweis: Eine Testdistanz von 92-152 m ergibt bessere Kalibrierungsergebnisse.
    Distanz:

  5. Markieren Sie eine Ziellinie auf einem Testbereich der Grünfläche.
    Graphic
    G580558

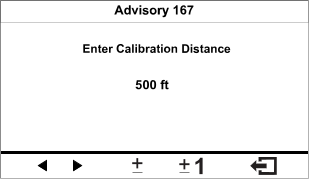

  6. Verwenden Sie die Tasten auf der Anzeige, um den eingegebenen Entfernungswert zu ändern.
    Graphic
    G580559

Durchführen der Geschwindigkeitskalibrierung

  1. Bewegen Sie die Maschine und fluchten Sie die Vorderräder auf der Startlinie aus.

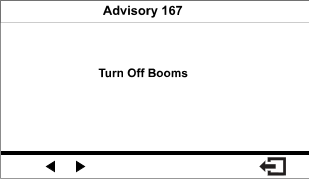

  2. Stellen Sie an der mittleren Konsole der Maschine sicher, dass die Schalter für die drei Abschnittventile in der Aus-Stellung sind.
    Graphic
    G580560

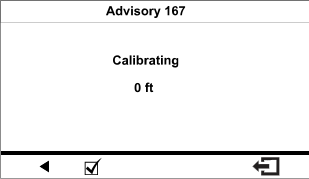

  3. Drücken Sie die Navigationstaste auf der Anzeige, um zu starten und fahren Sie bis zur Ziellinie.
    Graphic
    G580561
    Der gemessene Distanzwert sollte ansteigen.
  4. Drücken Sie die Navigationstaste, wenn sich die Vorderräder der Maschine auf der Ziellinie befinden.
    Hinweis: Wenn der gemessene Distanzwert und der eingegebene Distanzwert nicht übereinstimmen, berichtigt der Computer des Sprühsystems automatisch den gemessenen Distanzwert.
  5. Nach dem Abschluss der Kalibrierung wird eine der folgenden Meldungen angezeigt:
    • In einer Meldung wird bestätigt, dass die Durchflusskalibrierung erfolgreich war.
    • In einer Meldung wird angegeben, dass die Durchflusskalibrierung fehlgeschlagen ist.
      Wenn der Kalibrierungswert außerhalb der Grenzwerte liegt, wenden Sie sich an den offiziellen Vertragshändler. Prüfen Sie sonst die Fehlermeldung und wiederholen Sie die Kalibrierungsschritte.
    Graphic
    G580562
  6. Stellen Sie den Gasbedienungshebel in die Langsam-Stellung, stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

Fehlersuche und -behebung

Hinweise
Bedienerhinweise werden automatisch auf dem InfoCenter-Bildschirm angezeigt, wenn für eine Maschinenfunktion eine zusätzliche Aktion erforderlich ist. Beispiel: Wenn Sie auf das Fahrpedal treten und versuchen, den Motor anzulassen, wird ein Hinweis angezeigt, dass das Fahrpedal in der Neutral-Stellung sein muss.
Drücken Sie eine beliebige Taste auf der Anzeige, um den Hinweis zu löschen.
160
Start verhindert: Pumpenschalter ist aktiv
160
Start verhindert: Nicht in der Neutral-Stellung
160
Start verhindert: Bediener sitzt nicht auf dem Sitz
160
Start verhindert: Timeout bei Anlasseraktivierung
160
Start verhindert: Spülpumpe ist eingeschaltet
161
Motorstopp: Bediener sitzt nicht auf dem Sitz.
161
Motorstopp: Feststellbremse ist aktiviert.
162
Pumpenstart verhindert: Ausleger ist aktiv
162
Pumpenstart verhindert: Bediener sitzt nicht auf dem Sitz oder Feststellbremse ist aktiviert.
162
Pumpenstart verhindert: Anlassen des Motors stoppen
162
Pumpenstart verhindert: Bediener sitzt nicht auf dem Sitz
164
Tankstatus: Füllstandsalarm des Tanks
164
Tankstatus: Spülpumpe ist eingeschaltet
165
Parameterstatus: Ungültiger Parameterwert
165
Parameterstatus: Ungültiger Wertebereich für Parameter

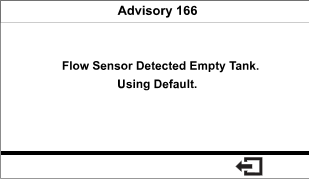

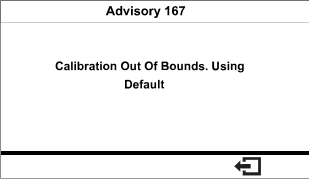

168
Ausleger ausgeschaltet: Geschwindigkeit zu niedrig
Service Fehlercodes
In der Liste unten finden Sie die Fehlercodes, die vom elektronischen Steuergerät (TEC) generiert werden, um eine Fehlfunktion des elektrischen Systems zu identifizieren, die bei der Verwendung der Maschine aufgetreten ist.
Wenden Sie sich an den autorisierten Vertragshändler, wenn Fehler auf der Anzeige zu sehen sind.
Code
Beschreibung
1
Elektronisches Steuergerät von Toro ist defekt.
2
Mindestens eine der Ausgabesicherungen (7,5 Ampere) des elektronischen Steuergeräts von Toro ist defekt.
3
Hauptstromrelais oder das Schaltkreiskabel ist defekt.
4
Ladesystem oder das Schaltkreiskabel ist defekt.
14
InfoCenter-Software wird nicht vom elektronischen Steuergerät von Toro erkannt.
17
Anlassertimeout (Anlasser wurde für mehr als 30 Sekunden aktiviert)
18
Das Fahrpedal stimmt nicht mit der Fahrgeschwindigkeit überein.
19
Kein Signal vom Durchflussmesser
