NA-Ladegerät-Anschlusskit

Groundsmaster® e3200 oder e3300 Zugmaschine

Model No. 161-5100-Serial No. and Up

Installation

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Vergewissern Sie sich, dass die Feststellbremse angezogen ist.

  3. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

  4. Stellen Sie den Trennschalter des Akkus in die AUS-Stellung.

Entfernen des vorhandenen Ladegerätsteckers

  1. Entfernen Sie die Schrauben, mit denen die Abdeckung an der linken Seite der Maschine befestigt ist (Bild 1), und nehmen Sie die Abdeckung ab.

    g515696

    Bild 1

    1. Schrauben
    2. Schrauben
    3. Abdeckung

  2. Entfernen Sie die Befestigungselemente, mit denen der Anschluss des Ladegeräts und die Anschlussplatte an der Rahmenplatte befestigt sind (Bild 2).

    g515709

    Bild 2

    1. Anschlussplatte
    2. Ladegerätstecker
    3. Schraube
    4. Schraube

  3. Ziehen Sie den Anschluss des Ladegeräts vom Anschluss des Ladekabelbaums ab und entfernen Sie den Anschluss des Ladegeräts von der Maschine.

Anbringen des Ladegerätsteckers

Für diesen Arbeitsschritt erforderliche Teile:

Ladegerätstecker1
Anschlussplatte1
Schraube (5/16")2

  1. Verwenden Sie zwei Schrauben (5/16“) und die vorhandenen Schrauben, Unterlegscheiben und Muttern am Ladegerätstecker, um den Anschluss und die Anschlussplatte an der Rahmenplatte zu befestigen (Bild 3).

    g586073

    Bild 3

    1. Mutter
    2. Flachscheibe
    3. Sicherungsscheibe
    4. Anschlussplatte
    5. Ladegerätstecker
    6. Schraube
    7. Schraube (5/16")

  2. Installieren Sie die Kabelbaumanschluss für den Anschluss des Ladegeräts wie folgt:

    • Anschluss mit der Bezeichnung P02: Anschluss an den Kabelbaum der Maschine mit der Bezeichnung P31 (CHARGER PORT INTERCONNECT).

    • Anschluss mit der Bezeichnung P03: Anschluss an den AC-Eingang mit der Bezeichnung P02 (AC CHARGE PORT).

  3. Verwenden Sie die zuvor entfernten Schrauben, um die Abdeckung an der linken Seite der Maschine zu befestigen. (Bild 4).

    g515696

    Bild 4

    1. Schrauben
    2. Schrauben
    3. Abdeckung

Anpassen der Konfigurationseinstellung des Ladegeräts in Toro DIAG

  1. Stellen Sie den Trennschalter des Akkus in die EIN-Stellung.

  2. Schließen Sie die Maschine an Toro DIAG an, siehe Benutzerhandbuch für Toro DIAG Commercial Product.

  3. Wählen Sie auf der Registerkarte Controller [Steuerung] die Option T1:Primary.

  4. Wählen Sie auf der Registerkarte Configuration [Konfiguration] des Bildschirms T1:Primär Charger Configuration [Ladegerätkonfiguration].

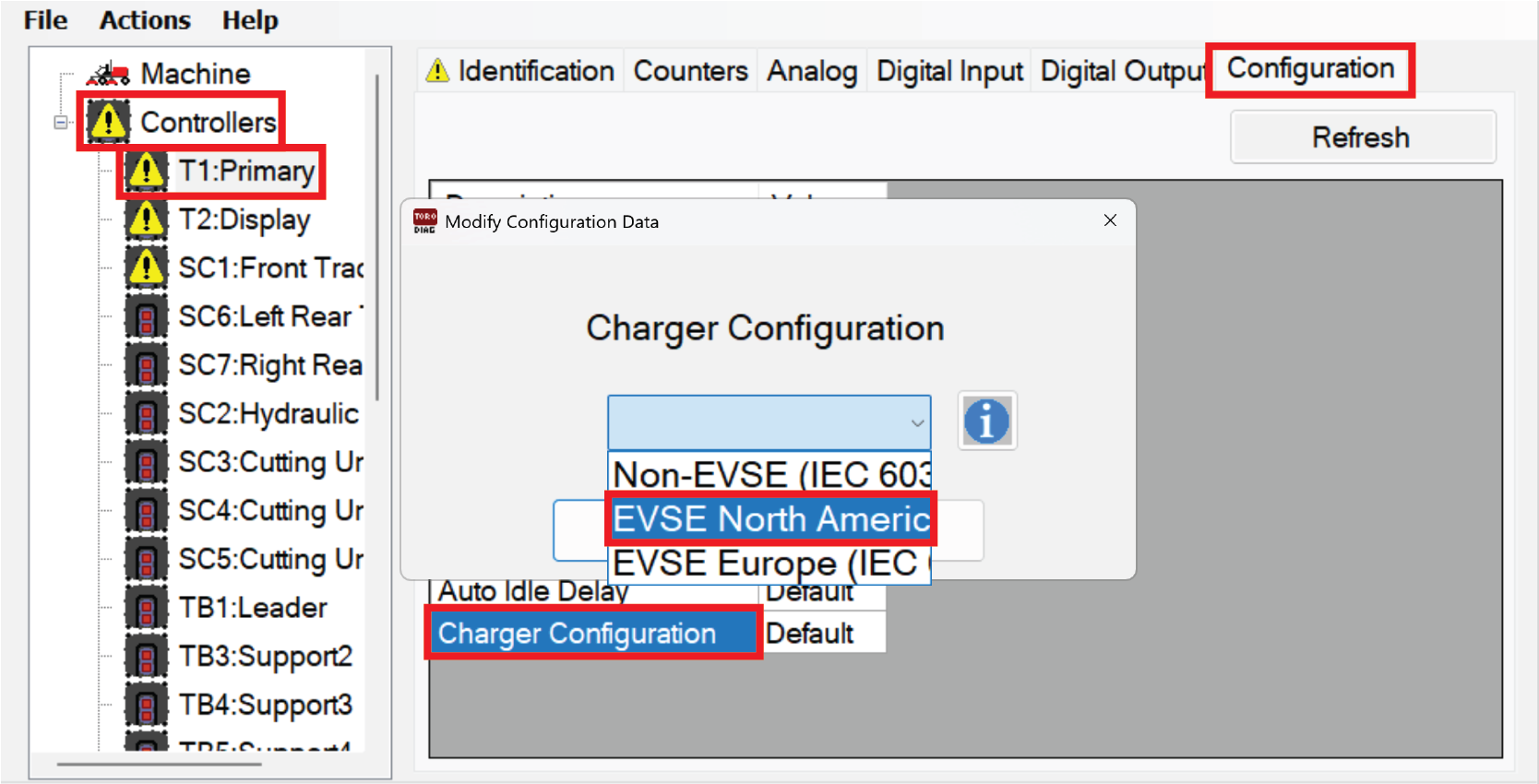

  5. Das Fenster Charger Configuration [Ladegerätkonfiguration] wird eingeblendet. Wählen Sie die Option EVSE North America (J1772) (Bild 5).

    g586052

    Bild 5

  6. Stellen Sie den Zündschalter in die AUS-Stellung und schließen Sie Toro DIAG.
