NAチャージャコネクタキット

1. 平らな場所に駐車する。

2. 駐車ブレーキが掛かっていることを確認する。

3. 機械の電源を切り、キーを抜き取る。

4. バッテリー遮断スイッチを OFF にする。

1. マシン(図 1) 左側にカバーを固定しているボルトとネジを外し、カバーを取り外す。



   図 1

   1. ボルト
   2. ねじ
   3. カバー

2. チャージャコネクタとコネクタプレートをフレームパネルに固定しているハードウェアを取り外す (図 2)。



   図 2

   1. コネクタプレート
   2. チャージャのコネクタ
   3. ボルト
   4. ねじ

3. チャージャコネクタをチャージャワイヤーハーネスコネクタから抜き、チャージャコネクタをマシンから取り外す。

この作業に必要なパーツ

1. ネジ2本 (5/16”) とチャージャコネクタの既存ネジ、ワッシャー、ナットを使って、コネクタとコネクタプレートをフレームパネルに固定する (図 3)。



   図 3

   1. ナット
   2. 平ワッシャ
   3. ロックワッシャ
   4. コネクタプレート
   5. チャージャのコネクタ
   6. ねじ
   7. ねじ (5/16")

2. チャージャコネクタのワイヤーハーネスコネクタを次のように取り付ける：

   • P02というラベルの付いたコネクタ：P31 (チャージャポート相互接続) というラベルの付いたマシンワイヤハーネスコネクタに接続する。

   • P03というラベルの付いたコネクタ：P02 (ACチャージポート) というラベルの付いたACインレットコネクタに接続する。

3. 以前取り外したネジとボルトを使って、カバーをマシンの左側に固定する (図 4)。



   図 4

   1. ボルト
   2. ねじ
   3. カバー

1. バッテリー遮断スイッチを ON にする。

2. マシンをToro DIAGに接続する。Toro DIAG業務用製品ユーザーズ ガイドを参照してください。

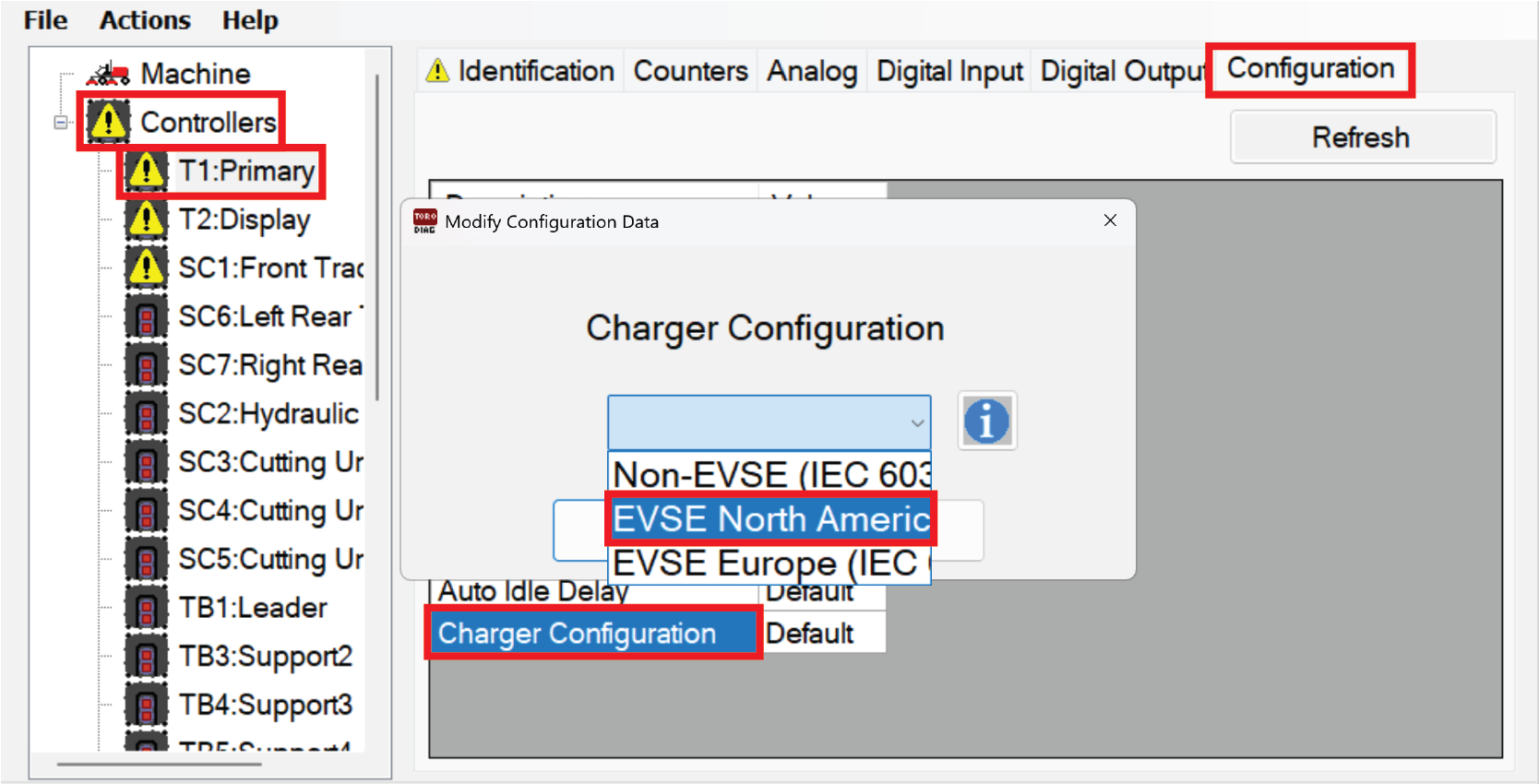

3. コントローラータブで、T1:Primaryオプションを選択する。

4. T1:Primary画面の構成タブで充電器の構成を選択する。

5. 充電器の構成ウィンドウが表示されます。EVSE North America (J1772) オプションを選択する(図 5)。



   図 5

6. キースイッチをオフの位置に回し、Toro DIAGを終了する。
