Komplet konektorja za polnilnik za Severno Ameriko

Vlečna enota Groundsmaster® e3200 ali e3300

Model No. 161-5100-Serial No. and Up

Instalacija

Priprava stroja

  1. Parkirajte stroj na ravni površini.

  2. Aktivirajte parkirno zavoro.

  3. Zaustavite stroj in izvlecite ključ.

  4. Stikalo odklopnika akumulatorja preklopite v položaj za IZKLOP.

Odstranjevanje obstoječega konektorja za polnilnik

  1. Odstranite vijake, s katerimi je pokrov pritrjen na levo stran stroja (Diagram 1), in odstranite pokrov.

    g515696

    Diagram 1

    1. Vijaki
    2. Vijaki z ostro konico
    3. Pokrov

  2. Odstranite pritrdilne elemente, s katerimi sta konektor za polnilnik in plošča konektorja pritrjena na ploščo okvirja (Diagram 2).

    g515709

    Diagram 2

    1. Plošča s priključki
    2. Konektor za polnilnik
    3. Vijak
    4. Vijak

  3. Konektor za polnilnik odklopite s konektorja kabelskega snopa polnilnika in ga odstranite s stroja.

Namestitev konektorja za polnilnik

Deli potrebni za ta postopek:

Konektor za polnilnik1
Plošča s priključki1
Vijak (5/16")2

  1. Uporabite 2 vijaka (5/16") ter obstoječe vijake, podložke in matice na konektorju za polnilnik, da konektor in ploščo konektorja pritrdite na ploščo okvirja (Diagram 3).

    g586073

    Diagram 3

    1. Matica
    2. Ploska podložka
    3. Varovalna podložka
    4. Plošča s priključki
    5. Konektor za polnilnik
    6. Vijak
    7. Vijak (5/16")

  2. Namestite konektorja kabelskega snopa za konektor za polnilnik:

    • Konektor z oznako P02: Priključite na konektor kabelskega snopa na stroju z oznako P31 (POLNILNI PRIKLJUčEK).

    • Konektor z oznako P03: Priključite na konektor za izmenični tok z oznako P02 (PRIKLJUčEK ZA IZMENIčNI TOK).

  3. Uporabite predhodno odstranjene vijake, da pokrov pritrdite na levo stran stroja (Diagram 4).

    g515696

    Diagram 4

    1. Vijaki
    2. Vijaki z ostro konico
    3. Pokrov

Prilagajanje konfiguracijske nastavitve polnilnika v programu Toro DIAG

  1. Stikalo odklopnika akumulatorja preklopite v položaj za IZKLOP.

  2. Povežite stroj s sistemom Toro DIAG; glejte uporabniški priročnik za komercialne izdelke Toro DIAG.

  3. Na zavihku Controllers (Krmilniki) izberite možnost T1: Primary (T1: primarni).

  4. Na zavihku Configuration (Konfiguracija) na zaslonu T1: Primary (T1: primarni) izberite Charger Configuration (Konfiguracija polnilnika).

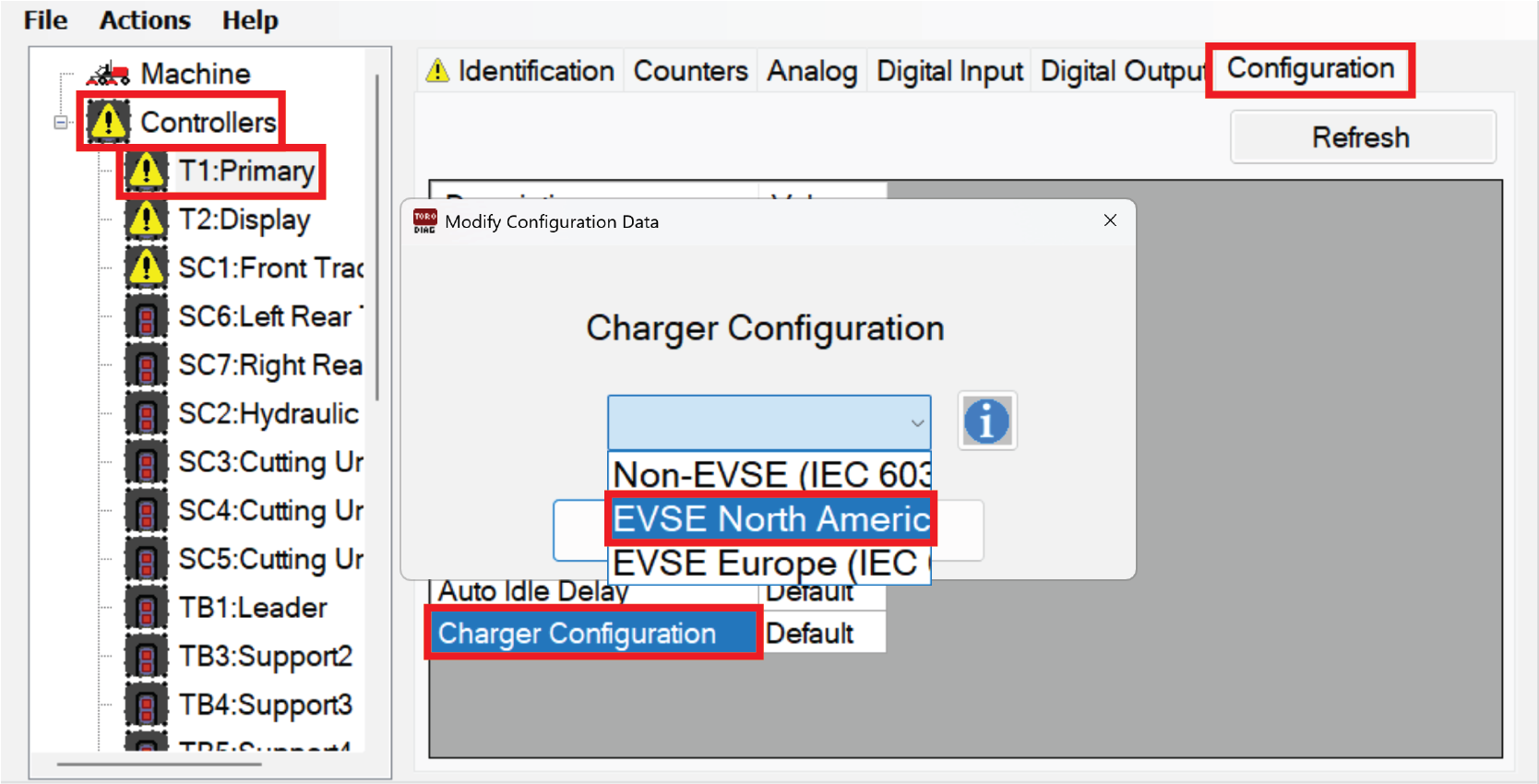

  5. Prikaže se okno Charger Configuration (Konfiguracija polnilnika). Izberite možnost EVSE Severna Amerika (J1772) (Diagram 5).

    g586052

    Diagram 5

  6. Zavrtite stikalo za vžig na ključ v položaj za IZKLOP in zaprite sistem Toro DIAG.
