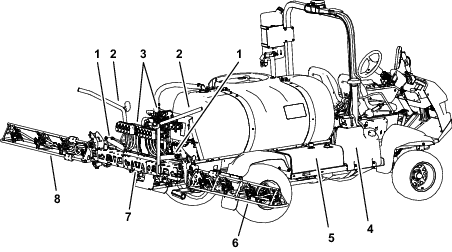

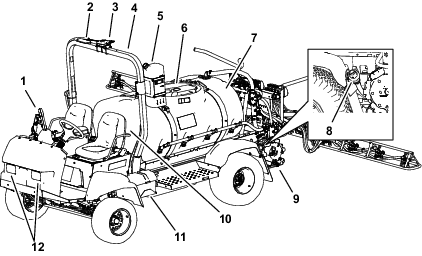

Sprühfahrzeug Multi-Pro® 5800 mit GeoLink®-Präzisionssprühsystem

1. Gehen Sie zu Gateway und klicken Sie auf Service Library.



   Bild 10

2. Wählen Sie GeoLink Solutions.



   Bild 11

3. Wählen Sie Autosteer-Software.

   Note: Die Datei wird im Verzeichnis Downloads auf Ihrem Laptop gespeichert.



   Bild 12

4. Wählen Sie den Download aus und klicken Sie auf Alle extrahieren“.



   Bild 13

5. Vergewissern Sie sich im Dialogfeld Komprimierte Daten extrahieren, dass das Kontrollkästchen aktiviert ist, und klicken Sie auf die Schaltfläche .



   Bild 14

Important: Die Person, die das PLUS+1 Service Tool installiert, muss über Administratorrechte auf dem Laptop verfügen.

1. Doppelklicken Sie auf die Datei PLUS+1 ServiceTool 12.0.7 setup.exe .



   Bild 15

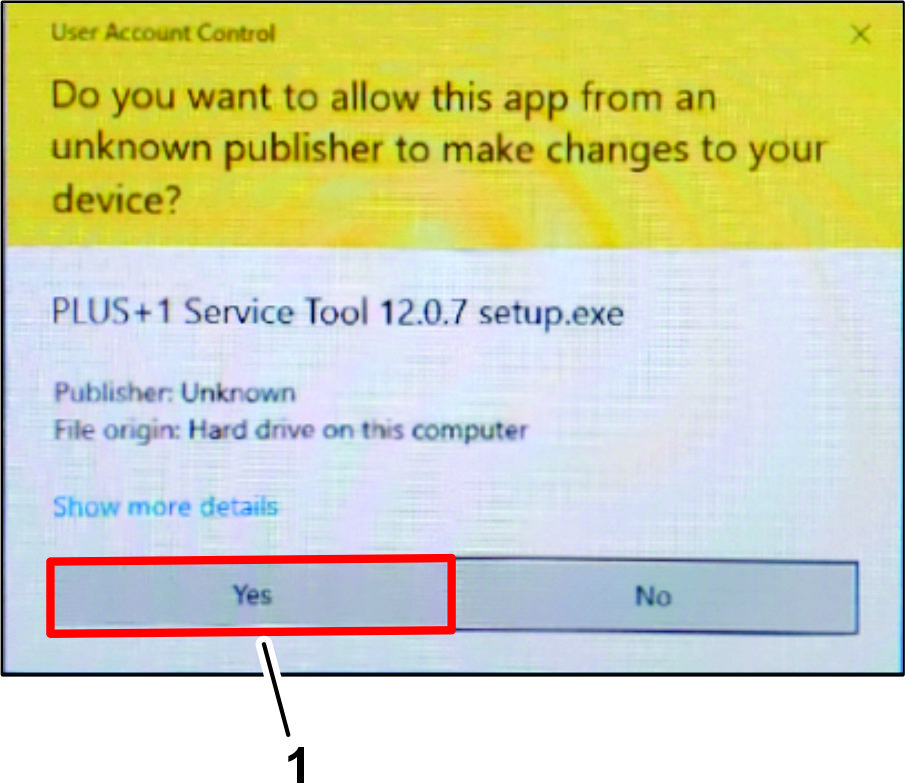

2. Wenn das Dialogfeld User Account Control“ [Einstellung Benutzerkonto] angezeigt wird, klicken Sie auf die Schaltfläche JA (Bild 16).



   Bild 16

   1. JA Schaltfläche

3. Klicken Sie im Dialogfeld Destination location“ [Zielort auswählen] auf die Schaltfläche WEITER.



   Bild 17

4. Klicken Sie im Dialogfeld Plus+1 Online“ auf die Schaltfläche WEITER.



   Bild 18

5. Klicken Sie im Dialogfeld Select Additional Tasks“ [Zusätzliche Aufgaben auswählen] auf die Schaltfläche WEITER.



   Bild 19

6. Klicken Sie im Dialogfeld Ready to install“ [Bereit zur Installation] auf die Taste INSTALLIEREN.



   Bild 20

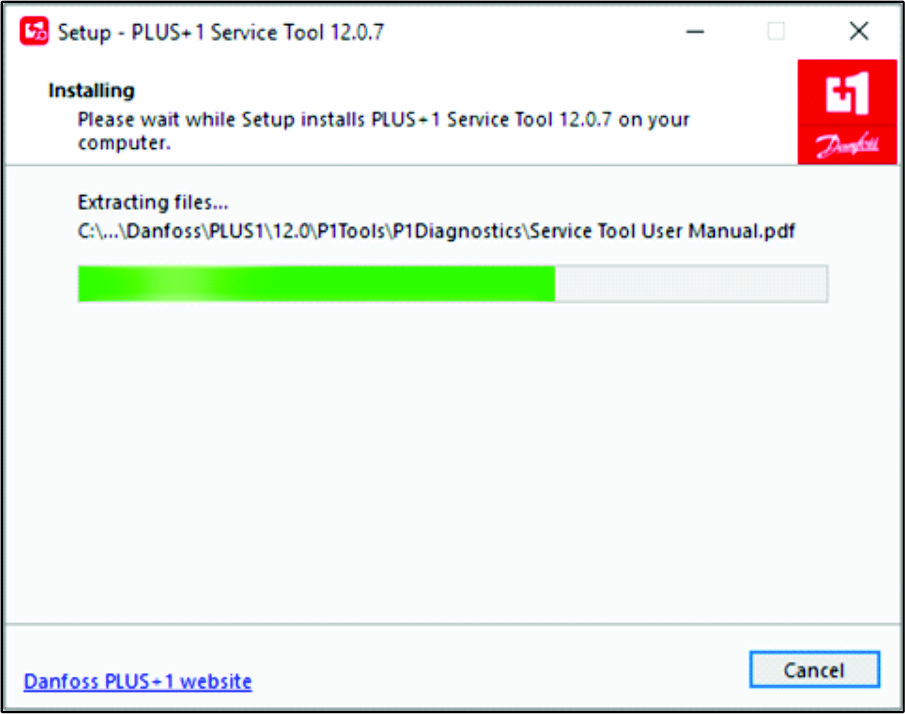

   Note: Das Fortschrittsdialogfeld wird angezeigt.



   Bild 21

7. Klicken Sie im Dialogfeld Abschluss des Service-Tool-Setup-Assistenten“ auf die Taste FERTIG.



   Bild 22

1. Klicken Sie im Dialogfeld Destination location“ [Zielort auswählen] auf die Schaltfläche WEITER.



   Bild 23

2. Klicken Sie im Dialogfeld Ready to install“ [Bereit zur Installation] auf die Taste INSTALLIEREN.



   Bild 24

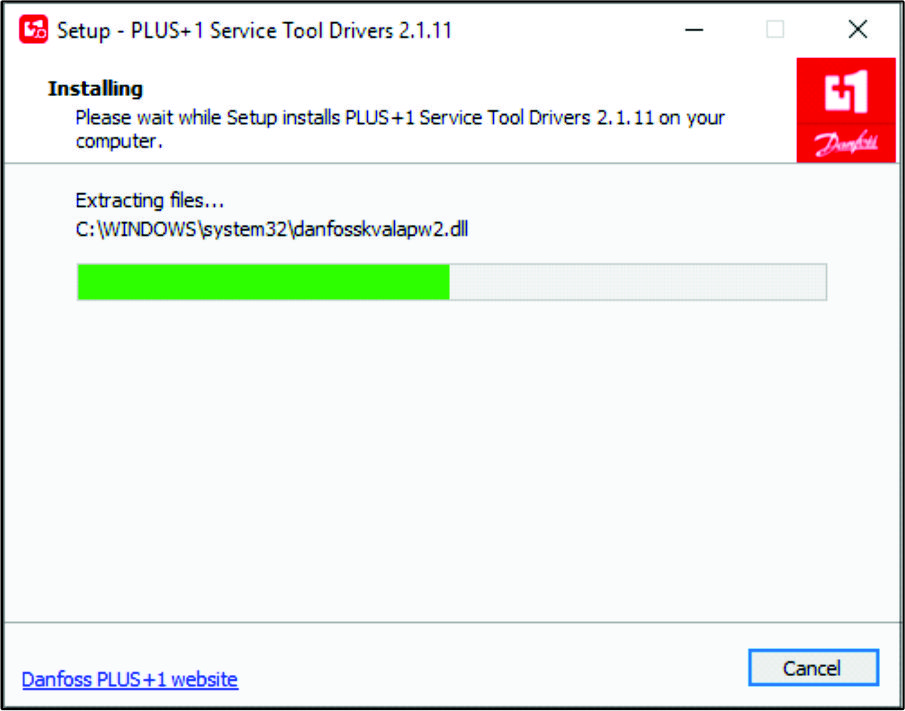

   Note: Das Fortschrittsdialogfeld wird angezeigt.



   Bild 25

3. Klicken Sie im Dialogfeld Would you like to install this device software“ [Möchten Sie diese Gerätesoftware installieren] auf die Schaltfläche INSTALLIEREN.



   Bild 26

4. Klicken Sie im Dialogfeld Would you like to install this device software“ [Möchten Sie diese Gerätesoftware installieren] auf die Schaltfläche INSTALLIEREN.



   Bild 27

5. Klicken Sie im Dialogfeld Completing Service Tool Drivers Setup“ [Abschluss des Assistenten zur Einrichtung von Service-Tool-Treibern] auf die Schaltfläche FERTIG [Finished].



   Bild 28

1. Doppelklicken Sie auf das Symbol für das Plus+1 Service Tool.



   Bild 29

2. Lesen Sie die Lizenzinformationen, kreuzen Sie an, dass Sie die Vereinbarung gelesen haben und ihr zustimmen, und klicken Sie auf OK.



   Bild 30

3. Klicken Sie auf OK im Bestätigungsbildschirm.



   Bild 31

4. Klicken Sie auf den Ordner mit dem Lupensymbol und wählen Sie Scan for Service Application File Suchen Sie nach der Dienstanwendungsdatei“.



   Bild 32

5. Navigieren Sie zum Ordner Service tool im Ordner PVED-CLS 2.00 firmware release package .

6. Klicken Sie auf PVED-CLS_2.00_rev_D und dann auf ÖFFNEN.



   Bild 33

7. Klicken Sie auf SCHLIEßEN, wenn Sie diesen Fehler erhalten. Dies ist ein passiver Fehler und hat keine Auswirkungen auf die Installation oder Verwendung dieses Tools.



   Bild 34

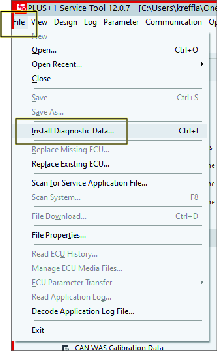

1. Klicken Sie auf das Symbol , und klicken Sie in der Dropdown-Liste auf -Symbol.



   Bild 35

2. Klicken Sie im Dialogfeld Install Diagnostic Data“ [Diagnosedaten installieren] auf das Protokollsymbol PLUS+1 und drücken Sie auf das Symbol .



   Bild 36

3. Navigieren Sie zum Ordner Diagnostic data files [Diagnostic Data-Dateien] im Ordner PVED-CLS 2.00 firmware release package.

4. Wählen Sie alle Dateien in diesem Ordner aus und klicken Sie auf OK.



   Bild 37

5. Klicken Sie im Dialogfeld [Diagnosedaten installieren] auf das Symbol .



   Bild 38

6. Klicken Sie im Dialogfeld [Diagnosedaten installieren] auf das Symbol .



   Bild 39

1. Schließen Sie ein Toro Diag Kabel an den USB-Anschluss des Laptops an und öffnen Sie das Plus+1 Softwareprogramm.

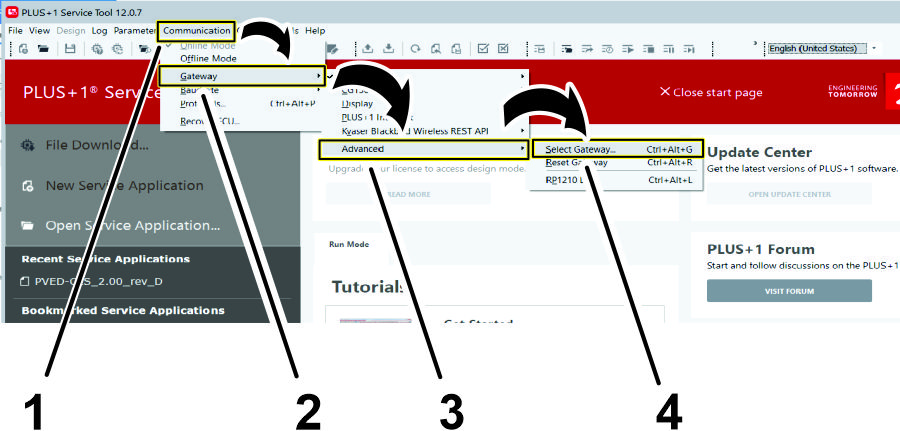

2. Klicken Sie in der Multifunktionsleiste auf die Schaltfläche Communication [Kommunikation].



   Bild 40

   1. Kommunikation Schaltfläche
   2. Gateway Schaltfläche
   3. Erweitert Schaltfläche
   4. Gateway auswählen... Schaltfläche

3. Klicken Sie im Dropdown-Menü Communication [Kommunikation] auf die Schaltfläche Gateway.

4. Klicken Sie im Dropdown-Menü Gateway auf die Schaltfläche Advanced [Erweitert].

5. Klicken Sie im Dropdown-Menü Advanced [Erweitert] auf die Schaltfläche Select Gateway... [Gateway auswählen...].

6. Klicken Sie im Bildschirm Gateway-Kanal auswählen auf die Option Kvaser in der Liste Gateways.

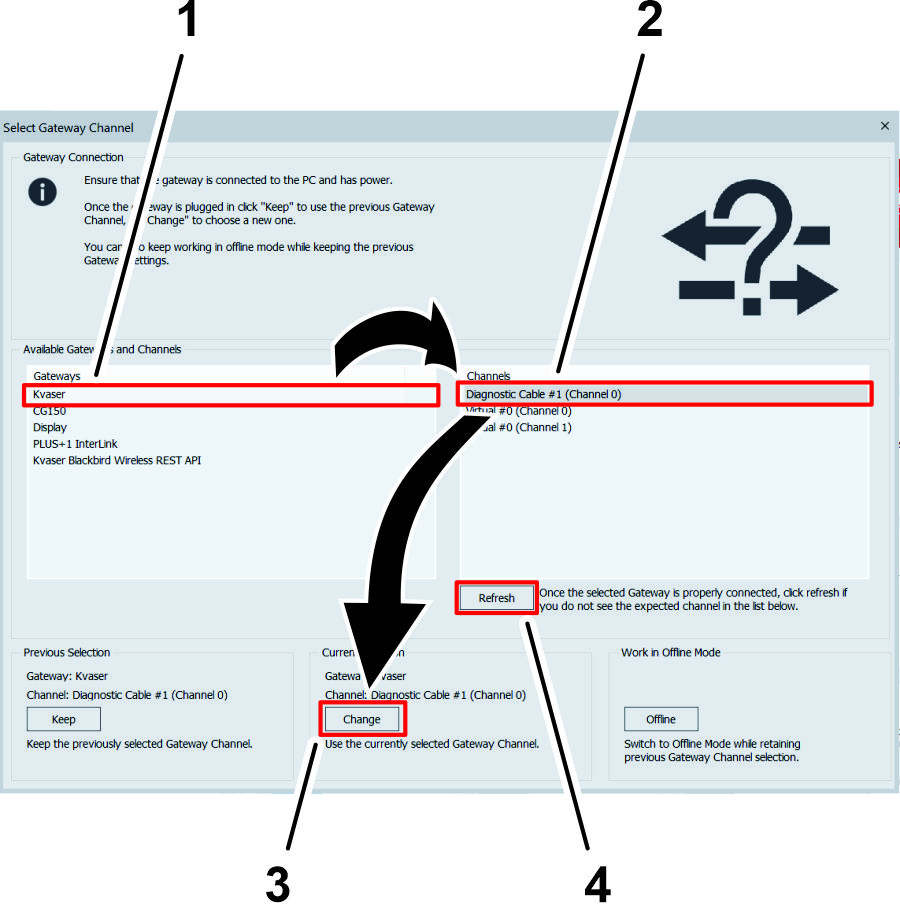

   Bild 41

   1. Kvaser Option (Gateways Liste)
   2. Option Diagnosekabel (MenüChannels [Kanäle])
   3. ÄNDERN Schaltfläche (Überschrift Current Selection [Aktuelle Auswahl])
   4. Aktualisieren Schaltfläche

7. Klicken Sie im Menü Channels [Kanäle] auf die Option Diagnostic Cable [Diagnosekabel].

   Note: Wenn im Menü Channels“ [Kanäle] keine Option für ein Diagnosekabel angezeigt wird, stellen Sie sicher, dass das Toro Diag-Kabel an den USB-Anschluss des Laptops angeschlossen ist, klicken Sie auf Sie die Schaltfläche Refresh [Aktualisieren] im Bildschirm Select Gateway Channel [Gateway-Kanal auswählen] und klicken Sie auf die Option Diagnostic Cable [Diagnosekabel].

8. Klicken Sie auf die Schaltfläche ÄNDERN unter der Überschrift Current Selection [Aktuelle Auswahl].

Vergewissern Sie sich, dass der GeoLink-Kompass kalibriert ist, siehe GeoLink Softwareanleitung für Ihre Maschine.

Erforderliche Ausrüstung: ein USB/CAN-Schnittstellenkabel (Toro DIAG-Kabel) Bestellnr. 115-1944

1. Stellen Sie die Maschine auf einer ebenen Rasenfläche ab.

2. Stellen Sie den Motor ab und aktivieren Sie die Feststellbremse.

1. Falls die Toro Diag-Anwendung auf dem Laptop ausgeführt wird, schließen Sie die Toro Diag-Anwendung.

   Important: Beginnen Sie den Kalibrierungsvorgang nicht, wenn die Toro Diag-Anwendung bereits auf dem Laptop ausgeführt wird.

2. Stecken Sie das USB/CAN-Schnittstellenkabel in einen USB-Anschluss des Laptops.

3. Starten der Maschine, indem Sie den Schlüssel in die ON-Stellung stellen.

4. Öffnen Sie das Programm Plus +1.

5. Entfernen Sie die Kappe von dem 3-poligen Anschluss des CAN-Anschlusses des Kabelbaums mit der Beschriftung DUPLICATE DIAG CONNECTOR [doppelter diag-Anschluss], und stecken Sie das 3-polige USB/CAN-Schnittstellenkabel in den 3-poligen Anschluss.



   Bild 42

   1. 3-poliger Stecker (beschriftet mit DUPLICATE DIAG CONNECTOR [doppelter diag-Anschluss] – Kit-Kabelbaum)
   2. 3-poliger Stecker (USB/CAN-Schnittstellenkabel)
   3. Kappe

6. Schalten Sie am Armaturenbrett der Maschine den Freigabe-/Transportschalter in die FREIGABEMODUS-Stellung.

7. Navigieren Sie auf der Registerkarte System Navigator“ [Systemnavigator] zum Verzeichnis AUTO CALIBRATION , erweitern Sie das Verzeichnis und klicken Sie auf WAS Calibration“ [WAS-Kalibrierung].



   Bild 43

8. Klicken Sie auf die Schaltfläche GOTO WAS CALIBRATION MODE [Gehe zu WAS-Kalibrierungsmodus].

1. Starten Sie den Motor der Maschine.

2. Drehen Sie das Lenkrad bis zum Anschlag nach links und halten Sie an.

3. Klicken Sie auf die Schaltfläche CAPTURE L [Links erfassen].

   Note: Der Sensorwert ändert sich, wenn Sie das Lenkrad drehen.

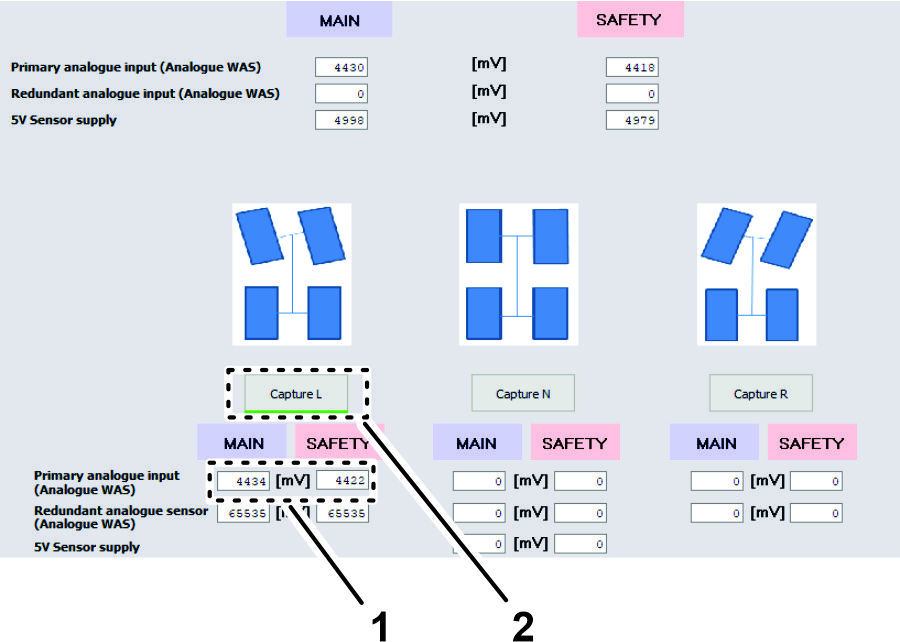

   Bild 44

   1. Sensorwert
   2. Schaltfläche CAPTURE L [Links erfassen]

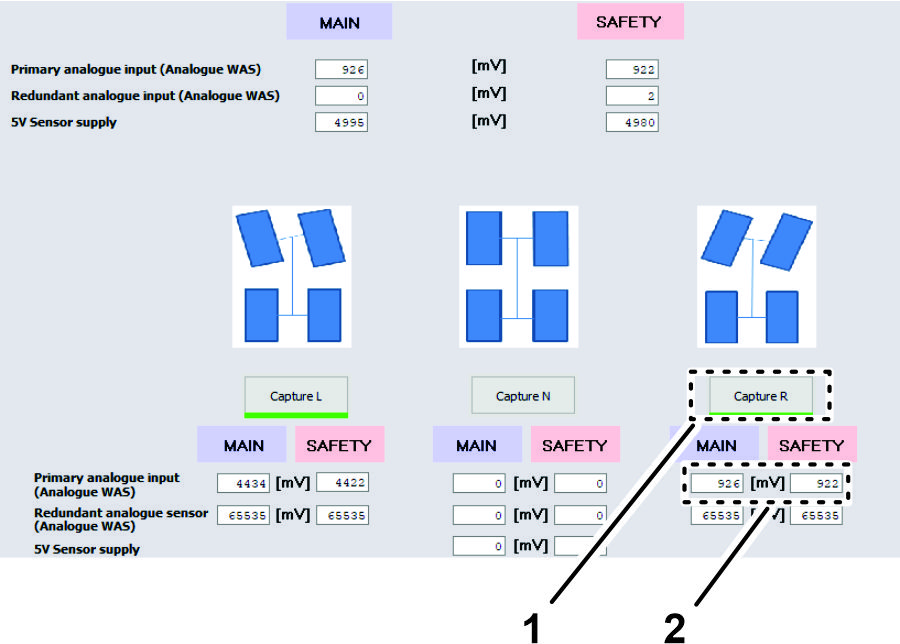

4. Drehen Sie das Lenkrad bis zum Anschlag nach rechts und halten Sie an.

5. Klicken Sie auf die Schaltfläche CAPTURE R [Rechts erfassen].

   Note: Der Sensorwert ändert sich, wenn Sie das Lenkrad drehen.



   Bild 45

   1. Sensorwert
   2. Schaltfläche CAPTURE R [Rechts erfassen]

6. Drehen Sie das Lenkrad, bis die Räder gerade ausgerichtet sind, und halten Sie an.

7. Klicken Sie auf die Schaltfläche CAPTURE N [Mittelstellung erfassen].

   Note: Der Sensorwert ändert sich, wenn Sie das Lenkrad drehen.

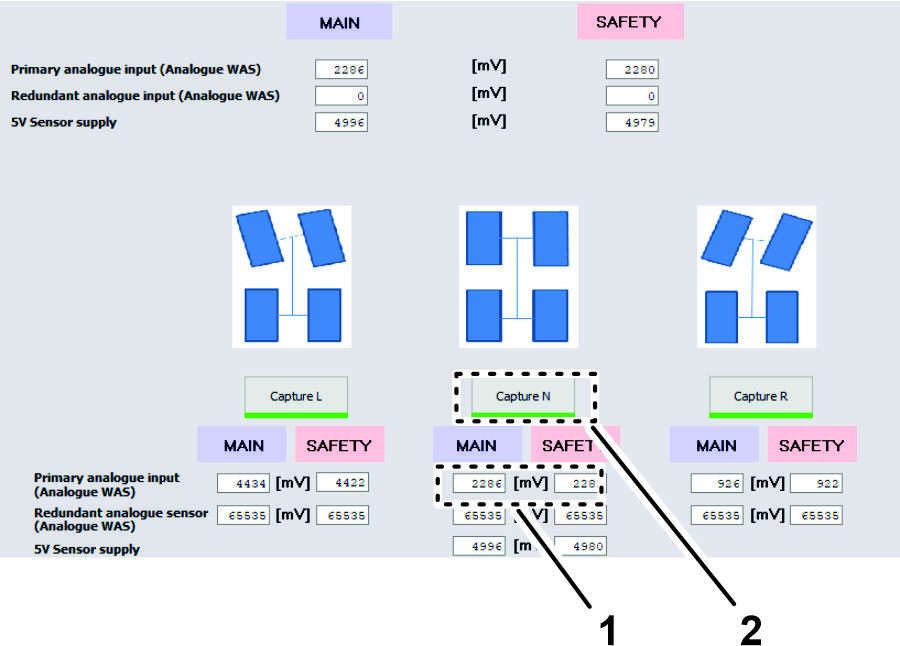

   Bild 46

   1. Sensorwert
   2. Schaltfläche CAPTURE N [Mittelstellung erfassen]

1. Vergewissern Sie sich, dass Ihre Werte innerhalb der angegebenen Mindest- und Höchstwerte liegen.



   Bild 47

2. Klicken Sie auf die Schaltfläche ACCEPT AND SAVE [Akzeptieren und Speichern].

1. Drehen Sie das Lenkrad nach Bedarf, um die Vorderreifen geradeaus zu stellen.

2. Navigieren Sie in der Registerkarte System Navigator“ [Systemnavigator] zum Verzeichnis AUTO CALIBRATION, erweitern Sie das Verzeichnis und klicken Sie auf SPOOL CALIBRATION.



   Bild 48

3. Klicken Sie auf der Seite für die Spulenkalibrierung die Schaltfläche GOTO SPOOL CALIBRATION MODE [In den Spulenkalibrierungsmodus wechseln].

4. Klicken Sie auf die Schaltfläche START CALIBRATION [Kalibrierung starten].

   Note: Vor Beginn der Kalibrierung muss der Servicemodus Spool Calibration Armed“ [Spulenkalibrierung aktiv] anzeigen.

   Important: Berühren Sie nicht das Lenkrad.

   Das Lenkrad bewegt sich, während die Spulenkalibrierung durchgeführt wird. Die Spulenkalibrierung dauert mehrere Minuten. Beachten Sie, dass sich der Status der Lenkbewegung auf der Registerkarte Status“ ändert. Die Kalibrierung ist beendet, wenn im Statusfeld Service Mode “ [Servicemodus] SPOOL PARAMETERS READY TO UPDATE [Spulenparameter können aktualisiert werden] angezeigt wird.

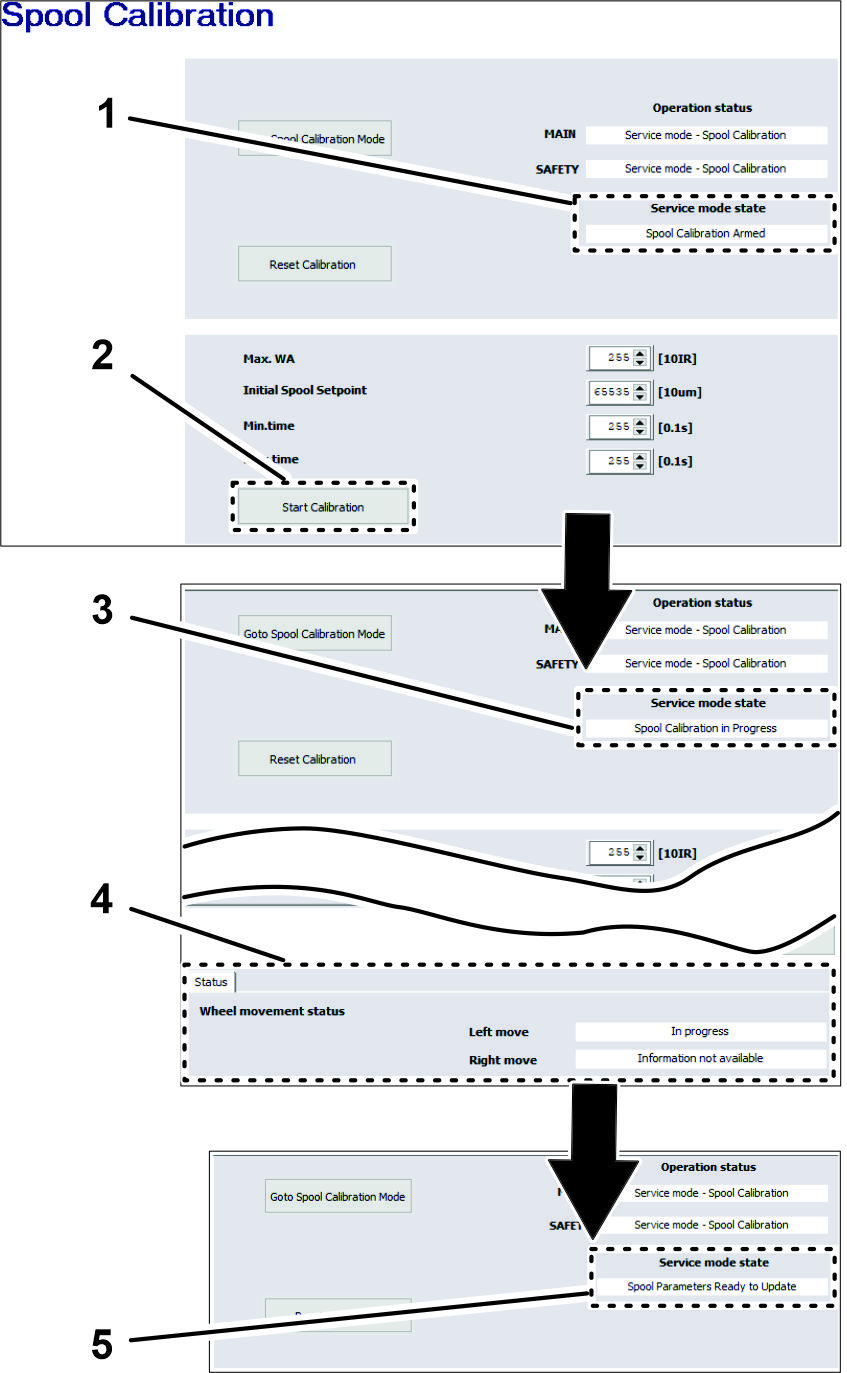

   Bild 49

   1. Statusfeld Servicemode“ [Servicemodus] -SPOOL CALIBRATION ARMED [Spulenkalibrierung aktiviert]
   2. START CALIBRATION [Kalibrierung starten] Symbol
   3. Statusfeld Servicemode“ [Servicemodus] -SPOOL CALIBRATION IN PROGRESS [Spulenkalibrierung wird durchgeführt]
   4. Status der Lenkbewegung
   5. Statusfeld Servicemode“ [Servicemodus] -SPOOL PARAMETERS READY TO UPDATE [Spulenparameter können aktualisiert werden]

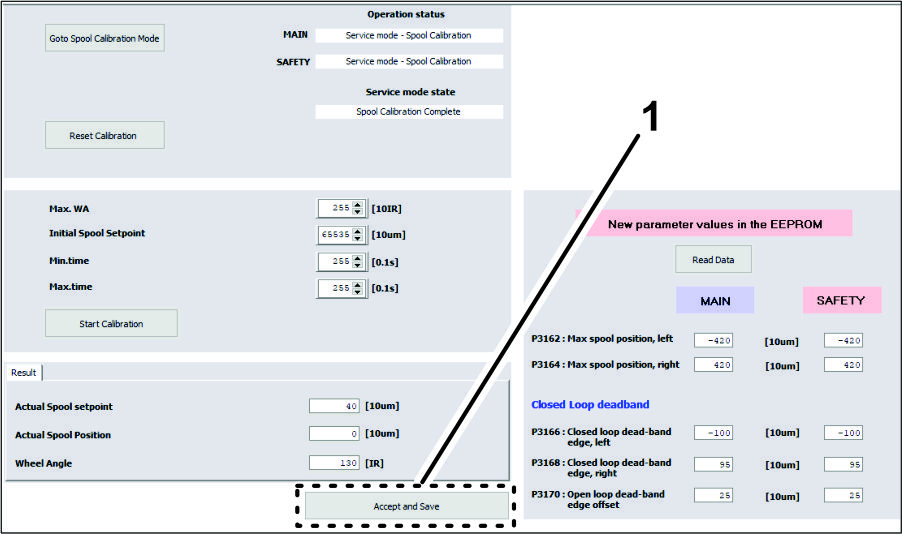

5. Klicken Sie unten auf dem Bildschirm für die Spulenkalibrierung auf das Symbol ACCEPT AND SAVE [Akzeptieren und Speichern] (Bild 50).



   Bild 50

   1. Symbol AKZEPTIEREN UND SPEICHERN

6. Stellen Sie den Motor ab.

7. Ziehen Sie den Anschluss des USB/CAN-Schnittstellenkabels vom Anschluss des Kit-Kabelbaums ab, und bringen Sie die Kappe am Anschluss des Kabelbaums an.



   Bild 51

   1. 3-poliger Stecker (beschriftet mit DUPLICATE DIAG CONNECTOR [doppelter diag-Anschluss] – Kit-Kabelbaum)
   2. 3-poliger Stecker (USB/CAN-Schnittstellenkabel)
   3. Kappe

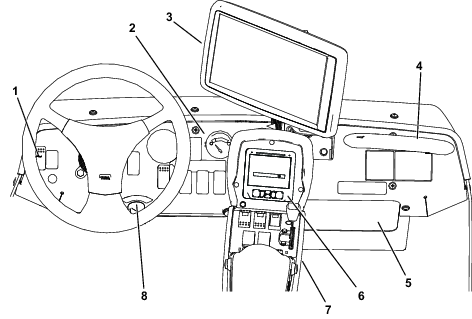

Mit dem Fahrpedal (Bild 55) steuern Sie die Vorwärts- und Rückwärtsbewegung der Maschine. Treten Sie mit der Ferse und den Zehenspitzen Ihres rechten Fußes oben auf das Pedal, um vorwärts zu fahren oder treten Sie unten auf das Pedal, um rückwärts zu fahren. Nehmen Sie den Fuß vom Pedal, um die Maschine zu verlangsamen und anzuhalten.

Important: Stellen Sie sicher, dass das Sprühfahrzeug still steht, bevor Sie zwischen der VORWäRTS- und RüCKWäRTS-Stellung wechseln.

Note: Je stärker Sie das Pedal in eine Richtung drücken, desto schneller fährt das Sprühfahrzeug. Wenn Sie die maximale Vorwärtsgeschwindigkeit erreichen möchten, stellen Sie den Gasbedienungshebel in die Schnell-Stellung“ und treten Sie das Fahrpedal ganz durch.

Note: Wenn die Maschine stark beladen ist, oder wenn Sie einen Hang hinauffahren, erhalten Sie die maximale Leistung, wenn die Gasbedienung in der SCHNELL-Stellung ist, und Sie das Fahrpedal etwas durchtreten, um die Motordrehzahl hoch zu halten. Wenn die Motordrehzahl abfällt, lassen Sie das Fahrpedal etwas kommen, damit die Drehzahl erhöht wird.

Bild 55

1. Feststellbremspedal
2. Bremspedal
3. Fahrpedal

Mit dem Bremspedal verlangsamen oder halten Sie die Maschine an (Bild 55).

Die Feststellbremse ist ein Pedal links vom Bremspedal (Bild 55). Aktivieren Sie die Feststellbremse, wenn Sie den Sitz verlassen, um eine versehentliche Bewegung des Sprühfahrzeugs zu vermeiden. Treten Sie zum Aktivieren der Feststellbremse auf das Bremspedal und treten Sie gleichzeitig auf das Pedal der Feststellbremse. Treten Sie auf das Bremspedal und nehmen Sie den Fuß weg, um die Feststellbremse zu lösen. Aktivieren Sie die Feststellbremse und blockieren Sie die dem Hang abgewendeten Räder ab, wenn Sie das Sprühfahrzeug an einem steilen Hang abstellen.

Das Zündschloss (Bild 54), mit dem der Motor angelassen und abgestellt wird, hat drei Stellungen: AUS, EIN/VORHEIZEN und START.

Der Schalter für die Geschwindigkeitssperrung arretiert das Fahrpedal in der Stellung, in der es sich beim Aktivieren des Schalters befindet (Bild 56). Dies stellt sicher, dass das Sprühfahrzeug auf ebener Fläche mit gleichmäßiger Geschwindigkeit fährt.

Bild 56

1. Mittelkonsole
2. Geschwindigkeitssperrschalter
3. Gasbedienungshebel

Mit dem Gasbedienungshebel, der sich am Bedienfeld zwischen den Sitzen (Bild 56) befindet, steuern Sie die Motordrehzahl. Drücken Sie den Hebel nach vorne, um die Motordrehzahl zu erhöhen und ziehen Sie ihn nach hinten, um die Drehzahl zu reduzieren.

Kippen Sie den Schalter, um die Arbeitsscheinwerfer einzuschalten (Bild 54). Kippen Sie ihn nach vorne, um die Scheinwerfer einzuschalten und nach hinten, um sie auszuschalten.

Die Benzinuhr am Bedienfeld der Maschine zeigt die Kraftstoffmenge im Tank an (Bild 54).

Mit dem Autosteer-Freigabe-/Transportschalter können Sie die Lenkhilfefunktion (Sprühbetrieb) aktivieren oder die Maschine in den Transportmodus versetzen.

Verwenden Sie den Autosteer Aktivierungs-/Deaktivierungsschalter, um die Lenkhilfefunktion zu aktivieren oder zu deaktivieren.

Der Sprühpumpenschalter befindet sich an der mittleren Konsole rechts vom Sitz (Bild 58). Kippen Sie den Schalter nach vorne, um die Sprühpumpe zu aktivieren, oder nach hinten, um die Pumpe abzustellen. Wenn Sie den Schalter einschalten, leuchtet eine Lampe am Schalter auf.

Important: Schalten Sie den Sprühpumpenschalter nur ein, wenn der Motor im NIEDRIGEN LEERLAUF läuft, damit die Pumpe nicht beschädigt wird.

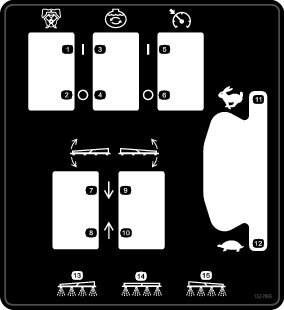

Die Schalter zum Anheben bzw. Absenken des Auslegerabschnitts befinden sich am mittleren Bedienfeld rechts vom Sitz; mit ihnen heben Sie die linken und rechten Auslegerabschnitte an oder senken Sie sie ab (Bild 58).

Der Hauptabschnittschalter befindet sich an der mittleren Konsole der Maschine. Mit dem Schalter schalten Sie das Sprühsystem ein oder aus. Betätigen Sie den Schalter, um das Sprühsystem zu aktivieren oder zu deaktivieren (Bild 58).

Die drei Abschnittschalter befinden sich an der mittleren Konsole vor der Armlehne (Bild 58). Kippen Sie jeden Schalter nach vorne, um den entsprechenden Abschnitt einzuschalten. Kippen Sie den Schalter nach hinten, um den Abschnitt abzuschalten. Wenn der Schalter in der EIN-Stellung ist, wird ein Symbol oben im InfoCenter angezeigt.

Note: Diese Schalter wirken sich nur auf das Sprühsystem aus, wenn der Hauptabschnittschalter in der EIN-Stellung ist.

Der Rührwerkschalter befindet sich an der mittleren Konsole rechts vom Sitz (Bild 58). Kippen Sie diesen Schalter nach vorne, um das Rührwerk im Behälter einzuschalten, oder kippen Sie den Schalter nach hinten, um das Rührwerk abzustellen. Wenn Sie den Schalter einschalten, leuchtet eine Lampe am Schalter auf. Für die Verwendung der Rührwerkfunktion muss die Pumpe des Sprühsystems laufen und die Motordrehzahl muss über dem niedrigen Leerlauf liegen.

Das Rührwerksicherheitsventil leitet den Flüssigkeitsstrom zur Pumpe des Sprühsystems um, wenn Sie das Rührwerk ausschalten (Bild 59). Das Rührwerksicherheitsventil befindet sich über dem Rührwerkventil. Sie können das Sicherheitsventil einstellen, um sicherzustellen, dass der Druck bei ein- oder abgeschaltetem Rührwerk konstant bleibt, siehe Handradstellung für das Rührwerksicherheitsventil.

Bild 59

1. Aktuator (Rührwerkventil)
2. Griff für Rührwerksicherheitsventil
3. Durchflussmessgerät

Der Durchflussmesser misst die Dosierung der Flüssigkeit, die vom InfoCenter-System verwendet wird, wenn Sie im Dosierungsmodus sprühen (Bild 59).

Das Rührwerkdrosselventil ist ein manuelles Kugelventil, das den Fluss zu den Rührwerkdüsen im Hauptbehälter steuert. Mit diesem Ventil können Sie den Druck des Sprühsystems an den Rührwerkdüsen des Hauptbehälters steuern, wenn höhere Ausbringmengen benötigt werden. Das Rührwerkdrosselventil befindet sich über der Pumpe (Bild 60).

Bild 60

1. Griff für Rührwerkdrosselventil

Vorne an der Behälterabdeckung befinden sich ein Schlauchanschluss mit Gewinde, ein gezahntes 90-Grad-Anschlussstück und ein kurzer Schlauch, den Sie zur Behälteröffnung drehen können. An diesen Anschluss können Sie einen Schlauch anschließen und den Behälter mit Wasser füllen, ohne dass der Schlauch durch die im Behälter befindlichen Chemikalien verunreinigt wird.

Important: Verlängern Sie den Schlauch nicht, um einen Kontakt mit den Behälterflüssigkeiten zu ermöglichen. Der Abstand vom Schlauchende bis zum obersten Wasserstand sollte in den örtlich vorgeschriebenen Grenzwerten liegen.

Bild 61

1. Rücklauffüllanschluss
2. Behälterabdeckung

Die Behälterabdeckung befindet sich in der Mitte oben am Behälter. Stellen Sie zum Öffnen der Abdeckung den Motor ab und drehen Sie dann die vordere Hälfte der Abdeckung nach links, damit sie in die geöffnete Stellung schwenkt. Sie können den Filter innen herausnehmen und reinigen. Wenn Sie den Behälter abdichten möchten, schließen Sie die Abdeckung und drehen Sie die vordere Hälfte nach rechts.

Prüfen Sie die folgenden Punkte täglich vor jedem Einsatz des Sprühfahrzeugs:

• Prüfen Sie den Druck in allen Reifen.

  Note: Die Reifen an dieser Maschine sind anders als Autoreifen, d. h. sie erfordern geringeren Druck, um eine Verdichtung der Grünfläche und Beschädigungen zu vermeiden.

• Prüfen Sie alle Flüssigkeitsstände und füllen bei Bedarf die von Toro vorgeschriebenen Flüssigkeiten nach.

• Prüfen Sie die Funktion des Bremspedals.

• Prüfen Sie, ob die Beleuchtung funktioniert.

• Drehen Sie das Lenkrad nach rechts und links, um die Lenkwirkung zu prüfen.

• Stellen Sie den Motor ab und prüfen Sie auf Öllecks, lose Teile und andere offensichtliche Defekte.

Wenn Sie irgendwelche Missstände feststellen, melden Sie diese sofort Ihrem Techniker oder ziehen Sie Ihre Aufsicht heran, bevor Sie das Sprühfahrzeug zum Einsatz fahren. Unter Umständen möchte Ihr Vorgesetzter andere Bereiche täglich prüfen lassen. Fragen Sie also nach, welche Verantwortung Sie tragen.

• Prüfen Sie den Ölstand im Motor.

• Prüfen Sie das Kühlsystem.

• Prüfen Sie das Hydrauliksystem.

• Prüfen Sie den Reifendruck.

• Prüfen Sie die Bremsen.

• Das Rührwerksicherheitsventil ist in der ganz geöffneten Stellung, wie in Bild 73A abgebildet.

• Das Rührwerksicherheitsventil ist in der geschlossenen Stellung (0), wie in Bild 73B abgebildet.

• Das Rührwerksicherheitsventil ist in einer mittleren Stellung (das entsprechend dem Druck des Sprühsystems eingestellt ist), wie in Bild 73C abgebildet.

Bild 73

1. Offen
2. Geschlossen (0)
3. Mittlere Stellung

Important: Verwenden Sie (falls möglich) im Sprühbehälter kein Brauchwasser.

1. Führen Sie dies in einem offenen, ebenen Bereich aus.

2. Füllen Sie den Sprühbehälter halb mit Frischwasser.

3. Stellen Sie sicher, dass das Rührwerkregelventil offen ist.

   Note: Falls es eingestellt wurde, öffnen Sie es jetzt ganz.

4. Aktivieren Sie die Feststellbremse und lassen Sie den Motor an.

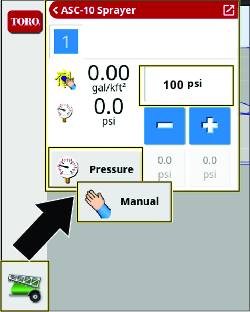

5. Stellen Sie das Sprühgerät auf DRUCK oder MANUELLEN Betrieb im Abschnitt RATE CONTROL MODE [Dosiersteuerungsmodus] auf der GeoLink-Anzeige ein; siehe GeoLink-Softwareanleitung.



   Bild 74

6. Stellen Sie den Sprühpumpen- und den Rührwerkschalter in die EIN-Stellung.

7. Stellen Sie den Hauptabschnittschalter in die AUS-Stellung.

8. Stellen Sie den Gasbedienungshebel in die SCHNELL-Stellung.

9. Stellen Sie den Druck auf 689 kPa auf der GeoLink-Anzeige ein.

10. Stellen Sie den Rührwerkschalter in die AUS-Stellung und prüfen Sie den Druckwert auf der Anzeige.

    • Wenn der angezeigte Druckwert bei 689 kPa liegt, ist das Rührwerksicherheitsventil richtig kalibriert.

    • Wenn der Druckwert einen anderen Wert hat, führen Sie den nächsten Schritt aus.

11. Stellen Sie das Rührwerksicherheitsventil auf der Rückseite des Rührwerkventils so lange ein, bis der auf der Anzeige dargestellte Druckwert des Sprühsystems 689 kPa anzeigt.



    Bild 75

    1. Aktuator (Rührwerkventil)
    2. Rührwerksicherheitsventil

12. Stellen Sie den Sprühpumpenschalter in die AUS-Stellung.

13. Schieben Sie den Gasbedienungshebel in die LEERLAUF/LANGSAM-Stellung und drehen Sie den Zündschlüssel in die AUS-Stellung.

Die Sprühpumpe befindet sich in der Nähe der Behälterrückseite an der linken Seite (Bild 76).

Bild 76

1. Sprühpumpe

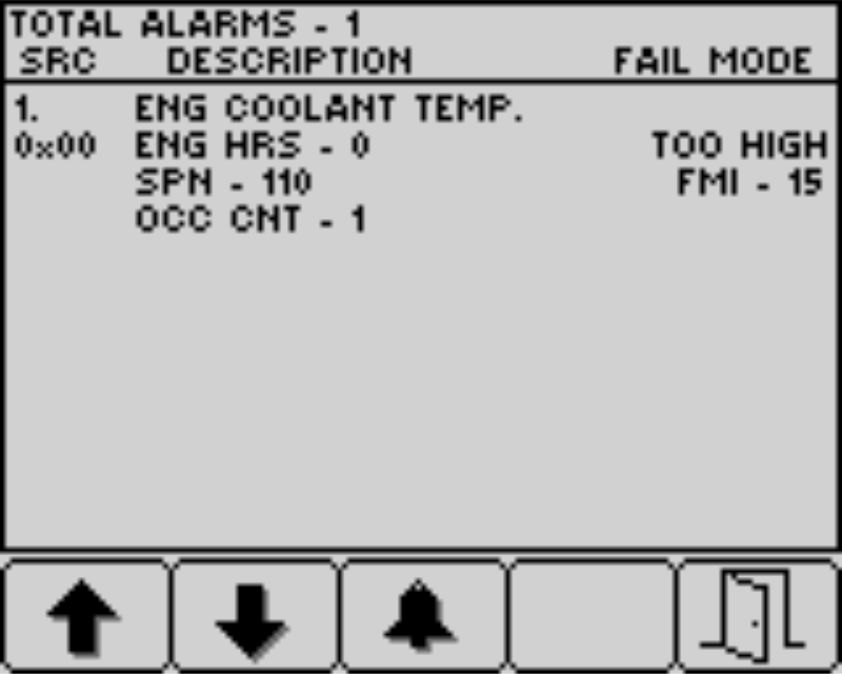

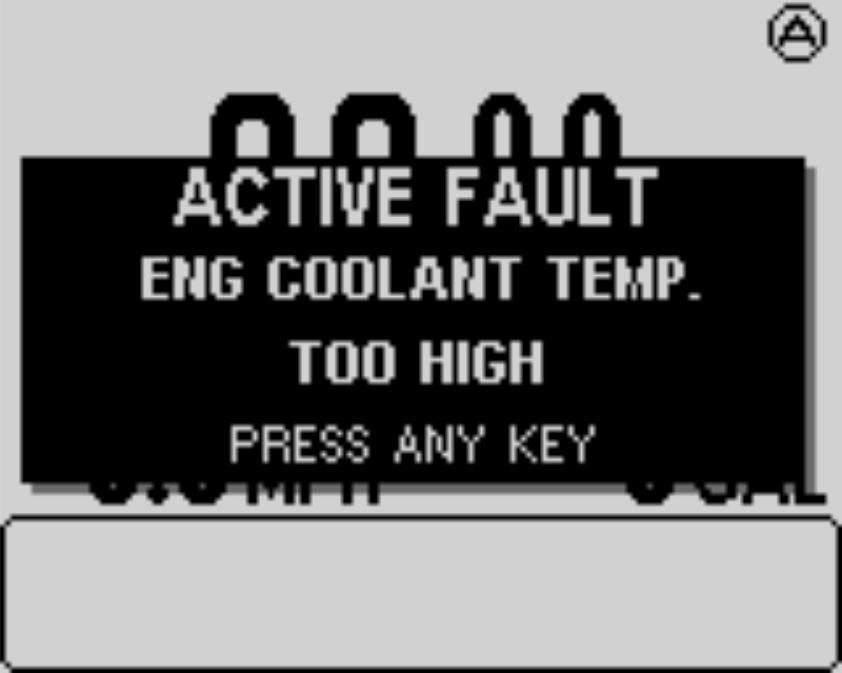

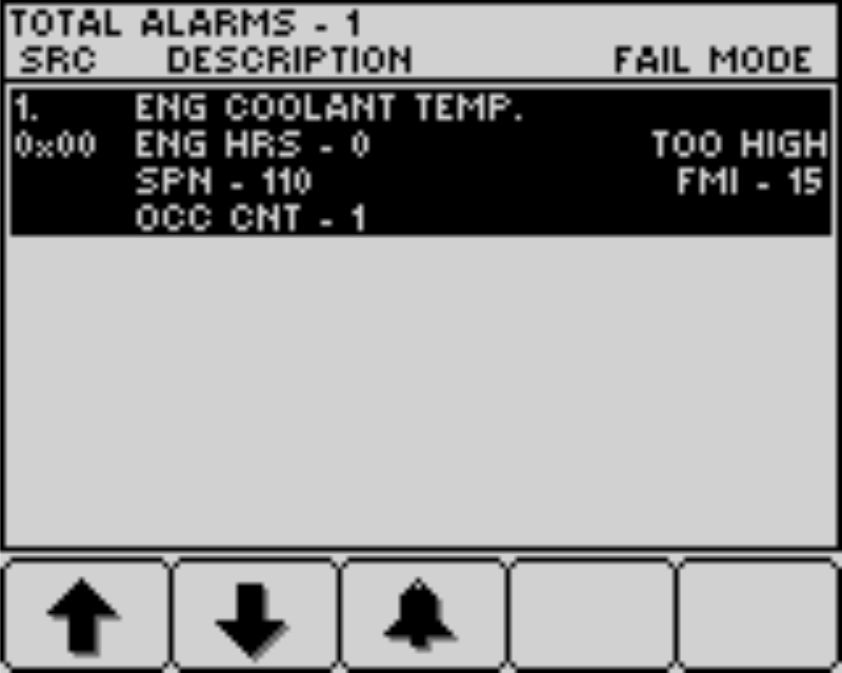

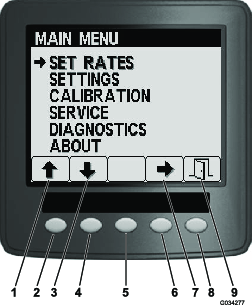

Es gibt zwei Kategorien von Motormeldungen, die auf dem InfoCenter angezeigt werden, wenn der Motor außerhalb der sicheren Betriebsgrenze läuft:

• Hinweismeldungen des Motors

• Meldungen, die zu einem Motorstopp führen

Note: Sie müssen die Audio-Stummschaltungsoption im InfoCenter auf ON einstellen, damit Hinweis- und Stoppmeldungen des Motors ertönen; siehe Stummschalten der Audiomeldungen im Softwareanleitung für die Sprühfahrzeuge Multi Pro 5800-D und 5800-G mit ExcelaRate-Sprühsystem.

Note: Das Symbol in der rechten oberen Ecke des Startbildschirms, eine Hinweismeldung des Motors oder Stoppmeldung des Motors zeigt an, dass eine aktive Störung am Motor vorliegt.

Verwenden des Sprühfahrzeugs: Füllen Sie den Sprühbehälter füllen, bringen Sie die Produktmischung am Einsatzort aus und reinigen Sie dann den Sprühbehälter und das Sprühsystem. Sie müssen diese drei Schritte unbedingt nacheinander ausführen, um eine Beschädigung des Sprühfahrzeugs zu vermeiden. Beispiel: Mischen und füllen Sie keine Chemikalien in den Sprühbehälter am Abend ein, die Sie dann am nächsten Morgen sprühen. Dies würde zu einer Separation der Chemikalien führen und könnte die Komponenten des Sprühfahrzeugs beschädigen.

Das Multi Pro^® Sprühfahrzeug wurde speziell für eine hohe Lebensdauer entwickelt und bietet eine lange Lebensdauer des Sprühfahrzeugs. An verschiedenen Stellen des Sprühfahrzeugs wurden aus bestimmten Gründen unterschiedliche Materialien verwendet, um dieses Ziel zu realisieren. Leider gibt es kein Material, das für alle denkbaren Anwendungen perfekt ist.

Einige Chemikalien sind aggressiver als andere, und jede Chemikalie reagiert mit Materialien anders. Einige Zusammensetzungen (z. B. benetzbares Pulver, Aktivkohle) sind aggressiver und führen zu höherer Abnutzung. Wenn eine Chemikalie in einer Rezeptur erhältlich ist, mit der die Nutzungsdauer des Sprühfahrzeugs verlängert wird, verwenden Sie die alternative Rezeptur.

Denken Sie auf jeden Fall daran, das Sprühfahrzeug und das Sprühsystem nach jedem Einsatz gründlich zu reinigen. Dies trägt zu einer langen und problemlosen Nutzungsdauer des Sprühfahrzeugs bei.

Note: Lesen Sie die dem System beiliegende Bedienungsanleitung, wenn Sie Fragen haben oder weitere Informationen zum Sprühsystem haben.

Important: Verwenden Sie das Rührwerk, wenn Sie eine Lösung im Behälter haben, damit das Produkt gut gemischt bleibt.

Important: Für dieses Verfahren benötigen Sie einen Auffangbehälter mit Skala (ein Behälter mit 0,01 ml Mengeneinteilung ist geeignet) und eine Stoppuhr.Siehe GeoLink-Softwareanleitung.

Mit den Hubschaltern für den Auslegerabschnitt am Bedienfeld des Sprühfahrzeugs bewegen Sie die äußeren Sprühabschnitte zwischen der Transport- und der Sprühstellung, ohne dass Sie den Bedienersitz verlassen müssen. Falls möglich, halten Sie die Maschine an, bevor Sie die Stellung der Sprühabschnitte ändern.

Important: Manchmal kann die Wärme vom Motor, dem Kühler und Auspuff das Gras beschädigen, wenn Sie das Sprühfahrzeug stationär einsetzen. Stationärer Einsatz umfasst das Behälterrührwerk, das Sprühen mit einer Handspritzpistole oder das Sprühen mit einem tragbaren Ausleger.

Befolgen Sie die nachstehenden Sicherheitsvorkehrungen:

• Vermeiden Sie ein stationäres Sprühen, wenn es sehr heiß und/oder trocken ist, da Rasenflächen zu diesen Zeitpunkten mehr gestresst sind.

• Vermeiden Sie ein Parken auf der Rasenfläche, wenn Sie stationär sprühen. Parken Sie, falls möglich, auf einem Weg.

• Minimieren Sie die Dauer, für die das Gerät über einem bestimmten Bereich der Grünfläche eingeschaltet ist. Sowohl die Dauer als auch die Temperatur wirken sich darauf aus, wie stark der Rasen beschädigt ist.

• Stellen Sie die Motordrehzahl so niedrig wie möglich ein, um den gewünschten Druck und Durchfluss zu erreichen. Dies verringert die Wärmeentwicklung und die Luftgeschwindigkeit vom Kühllüfter.

• Lassen Sie die Wärme nach oben vom Motorbereich entweichen. Klappen Sie den Sitz hoch, wenn Sie stationär arbeiten, damit die Wärme nicht unter dem Fahrzeug herausgedrückt wird.

• Achten Sie darauf, dass sich die gesprühten Flächen nicht überschneiden.

• Achten Sie auf verstopfte Düsen. Ersetzen Sie abgenutzte und beschädigte Düsen.

• Stoppen Sie den Sprühfluss mit dem Hauptabschnittschalter, bevor Sie das Sprühfahrzeug anhalten. Wenn das Sprühfahrzeug angehalten ist, halten Sie die Motordrehzahl mit der Gasbedienung aufrecht, damit das Rührwerk weiter läuft.

• Sie erhalten bessere Ergebnisse, wenn das Sprühfahrzeug beim Einschalten der Sprühabschnitte in Bewegung ist.

Wenn eine Düse beim Sprühen verstopft, reinigen Sie die Düse wie folgt:

1. Halten Sie das Sprühfahrzeug auf einer ebenen Fläche an, stellen Sie den Motor ab und aktivieren die Feststellbremse.

2. Stellen Sie den Hauptabschnittschalter in die AUS-Stellung und stellen Sie dann den Sprühpumpenschalter in die AUS-Stellung.

3. Entfernen Sie die verstopfte Düse und reinigen Sie sie mit einer Spritzflasche mit Wasser und einer Zahnbürste.

4. Setzen Sie die Düse ein.

Waschen Sie das Fahrzeug nach Bedarf nur mit Wasser oder mit einem milden Reinigungsmittel. Zum Reinigen des Fahrzeugs kann ein Putztuch/-lappen verwendet werden.

Important: Verwenden Sie zur Reinigung der Maschine kein Brack- oder wiederaufbereitetes Wasser.

Note: Reinigen Sie die Maschine nicht mit einem Hochdruckreiniger. Hochdruckreiniger können die Elektroanlage beschädigen, wichtige Aufkleber lösen und das an den Reibungsstellen benötigte Fett wegspülen. Vermeiden Sie den Einsatz von zu viel Wasser, insbesondere in der Nähe des Armaturenbretts, des Motors und der Batterie.

Important: Reinigen Sie die Maschine bei laufendem Motor nicht mit Wasser. Das Reinigen der Maschine mit Wasser bei laufendem Motor kann zu einer internen Motorbeschädigung führen.

Befördern Sie die Maschine über lange Strecken auf einem Anhänger oder Pritschenwagen.

• Verwenden Sie Rampen über die ganze Breite für das Verladen der Maschine auf einen Anhänger oder Pritschenwagen.

• Binden Sie die äußeren Sprühabschnitte an den Transportgabeln des Auslegerabschnitts fest:

• Befestigen Sie die Maschine sicher am Transportfahrzeug; in Bild 90 und Bild 91 sind die Vergurtungsstellen an der Maschine abgebildet.



  Bild 90

  1. Vordere Vergurtungsstelle (Vorderachse)


  Bild 91

  1. Hintere Vergurtungsstellen (Hinterachsrohr)

Im Notfall können Sie das Sprühfahrzeug über kürzere Strecken abschleppen, wenn Sie das Abschleppventil geöffnet haben. Toro kann dies jedoch nicht als normale Vorgehensweise empfehlen.

Zum Abschleppen des Sprühfahrzeugs sind zwei Personen erforderlich. Verwenden Sie einen Pritschenwagen oder Anhänger, wenn die Maschine über längere Strecken transportiert werden muss, siehe Befördern der Maschine.

1. Lassen Sie den Auspuff vollständig abkühlen.

2. Nehmen Sie die Fahrwerkabdeckung ab, siehe Zugang zum Motor.

3. Drehen Sie das Abschleppventil (Bild 92) um 90° in eine Richtung, um es zu öffnen.



   Bild 92

   1. Abschleppventil

   Important: Wenn Sie das Abschleppventil nicht vor dem Abschleppen des Sprühfahrzeugs öffnen, wird das Getriebe beschädigt.

4. Bringen Sie eine Schleppleine am Rahmen an, siehe Abschleppstellen vorne und hinten (Bild 93 und Bild 94).



   Bild 93

   1. Abschleppstellen vorne


   Bild 94

   1. Abschleppstellen hinten

5. Lösen Sie die Feststellbremse.

6. Schleppen Sie das Sprühfahrzeug mit einer Geschwindigkeit unter 4,8 km/h ab.

7. Schließen Sie nach dem Abschleppen das Abschleppventil und ziehen Sie es bis auf 7-11 N∙m an.

   Important: Setzen Sie die Fahrwerkabdeckung auf, bevor Sie die Maschine wieder in Betrieb nehmen, siehe Zugang zum Motor.

Wenn der Motor für die Durchführung regelmäßiger Wartungsarbeiten und/oder Motordiagnostik laufen muss, sollten die Hinterräder des Sprühfahrzeugs 2,5 cm Bodenabstand haben, wobei die Hinterachse durch Achsständer abgestützt werden muss.

Die Hebestelle vorne am Sprühfahrzeug befindet sich unter der Vorderachse, direkt unter den Bandfedern (Bild 95).

Bild 95

1. Hebestellen vorne

Die Hebestelle hinten am Sprühfahrzeug befindet sich an der Rückseite, an der die Auslegerstützen sind (Bild 96).

Bild 96

1. Hebestellen hinten

Fettsorte: Mobilgrease XHP 461.

1. Wischen Sie die zwei Schmiernippel mit einem sauberen Lappen ab (Bild 102).



   Bild 102

   1. Maschinenheck
   2. Sprühpumpe
   3. Schmiernippel (2)

2. Pressen Sie Fett in die Schmiernippel (Bild 102).

3. Wischen Sie überschüssiges Schmiermittel ab.

Schmierfettsorte: Nr. 2 Allzweckschmierfett auf Lithiumbasis. Toro Premium-Allzweckschmiermittel erhalten Sie von Ihren autorisierten Toro-Vertragshändler.

• Lenkzylinder: Zwei Schmiernippel an jedem Stangenende des Zylinders

• Lenkstange: Zwei Schmiernippel an jedem Stangenende

• Spindelgelenk: Zwei Schmiernippel an jeder Seite der Maschine

1. Wischen Sie die Schmiernippel mit einem sauberen Lappen ab (Bild 103 und Bild 104).

2. Pressen Sie Fett in die Schmiernippel (Bild 103 und Bild 104).

3. Wischen Sie überflüssiges Fett ab.

   Note: Die Positionen der Schmiernippel sind in Bild 103 abgebildet.

Bild 103

1. Schmiernippel

Bild 104

Jedes Vorderrad hat zwei Schmiernippel.

1. Schmiernippel

Important: Wenn Sie die Scharniere des Auslegers mit Wasser reinigen, entfernen Sie das Wasser und Rückstände von den Scharnieren und tragen Sie neues Fett auf.

Schmierfettsorte: Nr. 2 Allzweckschmierfett auf Lithiumbasis.

1. Wischen Sie die Schmiernippel ab, um das Eindringen von Fremdkörpern in die Lager oder Büchsen zu vermeiden.

2. Pressen Sie Fett in die Lager oder Büchsen jedes Anschlussstückes (Bild 105).



   Bild 105

   Rechter Ausleger

   1. Schmiernippel

3. Wischen Sie überflüssiges Fett ab.

4. Wiederholen Sie dies für jedes Auslegerscharnier.

Schmierfettsorte: Nr. 2 Allzweckschmierfett auf Lithiumbasis.

1. Senken Sie die äußeren Sprühabschnitte in die Sprüh-Stellung ab.

2. Nehmen Sie die Splint vom Lastösenbolzen ab (Bild 106).

3. Heben Sie den Abschnitt an und nehmen Sie den Lastösenbolzen ab, senken Sie den Abschnitt dann langsam auf den Boden ab (Bild 106).

4. Prüfen Sie den Lastösenbolzen auf Beschädigungen und wechseln Sie ihn ggf. aus.



   Bild 106

   1. Aktuator
   2. Aktuatorstange
   3. Auslegerscharnierstiftgehäuse
   4. Splint
   5. Lastösenbolzen

5. Drehen Sie das Stangenendenlager und schmieren Sie Schmiermittel in das Lager (Bild 107).

   Note: Wischen Sie überflüssiges Fett ab.



   Bild 107

   Rechter Ausleger

   1. Einfetten des Stangenendenlagers

6. Heben Sie den Sprühabschnitt an, um den Drehzapfen mit der Aktuatorstange auszufluchten.

7. Stützen Sie den Sprühabschnitt ab und stecken Sie den Lastösenbolzen durch das Auslegerscharnier und die Aktuatorstange (Bild 106).

8. Wenn der Stift eingesetzt ist, lassen Sie den Sprühabschnitt los und befestigen Sie den Lastösenbolzen mit dem vorher entfernten Splint.

9. Wiederholen Sie die Schritte 2 bis 8 am Lager der Aktuatorstange an der anderen Seite der Maschine.

1. Aktivieren Sie die Feststellbremse, stellen Sie die Sprühpumpe und den Motor ab, und ziehen Sie den Schlüssel ab.

2. Klappen Sie den Beifahrersitz nach vorne und fluchten die Stützstange in der Arretierung im Führungsschlitz der Stützstange aus.

3. Reinigen Sie den Staubdeckel und das Luftfiltergehäuse (Bild 108).



   Bild 108

   1. Staubdeckel
   2. Riegel (Staubdeckel)
   3. Luftfiltereinsatz
   4. Luftfiltergehäuse
   5. Staubventil

4. Prüfen Sie das Gehäuse des Luftfilters auf Schäden, die eventuell zu einem Luftleck führen könnten (Bild 108).

   Note: Tauschen Sie den Staubdeckel und das Luftfiltergehäuse aus, wenn sie beschädigt sind.

5. Drücken Sie das Staubventil zusammen, um Schmutz, Staub und Rückstände zu entfernen (Bild 108).

6. Lösen Sie die zwei Riegel, mit denen der Staubdeckel am Luftfiltergehäuse befestigt ist.

7. Überprüfen Sie den Luftfiltereinsatz auf starke Staub, Schmutz- oder Rückstandsansammlungen (Bild 108).

   Note: Reinigen Sie einen schmutzigen Luftfiltereinsatz nicht, sondern tauschen ihn aus.

8. Setzen Sie den Staubdeckel auf das Luftfiltergehäuse und befestigen den Deckel mit den zwei Riegeln (Bild 108).

   Note: Stellen Sie sicher, dass das Staubventil zwischen der 5-Uhr- und 7-Uhr-Stellung ist (aus Sicht vom Ende).

9. Klappen Sie den Beifahrersitz herunter.

1. Wenn Sie einen neuen Filter einsetzen, prüfen Sie den neuen Luftfiltereinsatz auf Versandschäden, inkl. das Dichtungsende des Filters.

   Important: Bauen Sie nie defekte Luftfilter ein.

2. Reinigen Sie den Staubdeckel und das Luftfiltergehäuse (Bild 108).

3. Heben Sie den Kühlmittelüberlaufbehälter hoch und von der Behälterstützhalterung ab (Bild 109).



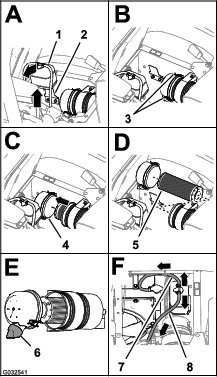

   Bild 109

   1. Kühlmittelüberlaufbehälter
   2. Behälterstützhalterung
   3. Riegel (Staubdeckel)
   4. Staubdeckel
   5. Luftfiltereinsatz
   6. Staubventil (5-Uhr- bis 7-Uhr-Stellung)
   7. Druckbegrenzungsschlauch
   8. Behälterentlüftungsschlauch

4. Lösen Sie die zwei Riegel, mit denen der Staubdeckel am Luftfiltergehäuse befestigt ist (Bild 109).

5. Schieben Sie den alten Filtereinsatz vorsichtig aus dem Luftfiltergehäuse heraus, um das Losrütteln von Staub zu minimieren.

   Note: Vermeiden Sie ein Anstoßen des Filtereinsatzes am Filtergehäuse.

6. Wischen Sie die Innenseite des Staubdeckels, des Luftfiltergehäuses und des Staubventils mit einem feuchten Lappen ab (Bild 108 und Bild 109).

7. Setzen Sie den neuen Luftfiltereinsatz in das Luftfiltergehäuse ein (Bild 109).

   Note: Stellen Sie sicher, dass der Filter richtig im Luftfiltergehäuse sitzt, indem Sie Druck auf den Außenrand des Filtereinsatzes aufbringen, wenn Sie ihn einsetzen. Drücken Sie nie auf die flexible Mitte des Filters.

8. Setzen Sie die Abdeckung auf das Luftfiltergehäuse und befestigen die Abdeckung mit den zwei Riegeln (Bild 109).

   Note: Stellen Sie sicher, dass das Staubventil zwischen der 5-Uhr- und 7-Uhr-Stellung ist (aus Sicht vom Ende) (Bild 109).

9. Fluchten Sie den Kühlmittelüberlaufbehälter mit der Behälterstützhalterung aus und setzen den Behälter fest ein (Bild 109).

   Important: Stellen Sie sicher, dass der Druckbegrenzungsschlauch nach vorne und unten und der Behälterentlüftungsschlauch nach hinten verlegt ist, wie in Bild 109 abgebildet.

10. Klappen Sie den Beifahrersitz herunter.

• Ölsorte: API-Klassifizierung SL oder höher.

• Ölviskosität: siehe nachstehende Motoröl-Viskositätstabelle.

  Motoröl-Viskositätstabelle

  Umgebungstemperaturbereich	Ölviskosität
  Über 25°C	SAE30, SAE10W-30 oder SAE15W-40
  0°C bis 25°C	SAE20 oder SAE10W-30
  0°C bis 20°C	SAE10W oder SAE10W-30

Toro Premium-Motoröl ist vom Vertragshändler mit einer Viskosität von 15W40 oder 10W30 erhältlich. Die Bestellnummern finden Sie im Ersatzteilkatalog.

Note: Der Stand des Motoröls sollte am besten bei kaltem Motor vor dem täglichen Anlassen geprüft werden. Wenn der Motor gelaufen ist, lassen Sie das Öl für mindestens zehn Minuten in die Wanne zurücklaufen, bevor Sie den Ölstand prüfen.

Das Kurbelgehäuse enthält bei der Auslieferung Getriebeöl. Sie müssen jedoch den Ölstand vor dem ersten Anlassen und nach dem Laufen des Motors prüfen.

1. Stellen Sie die Maschine auf eine ebene Fläche.

2. Nehmen Sie den Peilstab heraus, der sich unter dem Fahrersitz befindet, und wischen Sie ihn mit einem sauberen Lappen ab (Bild 110).

   Note: Stecken Sie den Peilstab in das Rohr und stellen Sie sicher, dass er vollständig eingeführt ist. Nehmen Sie den Peilstab heraus und prüfen Sie den Ölstand.



   Bild 110

   1. Niedrig
   2. Voll
   3. High
   4. Ölfülldeckel
   5. Peilstab

3. Nehmen Sie bei niedrigem Ölstand den Fülldeckel von der Ventilabdeckung (Bild 110) ab und gießen Sie Öl in den Füllstutzen, bis der Ölstand an der Voll-Markierung am Peilstab liegt.

   Note: Gießen Sie Öl langsam ein und prüfen Sie den Ölstand häufig während des Füllens. Nicht überfüllen.

4. Setzen Sie den Ölfülldeckel ein (Bild 110).

5. Stecken Sie den Peilstab wieder fest ein (Bild 110).

1. Entfernen Sie das vordere Wärmeschutzblech, siehe Entfernen des vorderen Wärmeschutzblechs.

2. Klappen Sie die Sitze hoch.

   Achtung

   Die Bauteile unter dem Sitz sind heiß, wenn das Sprühfahrzeug gelaufen ist. Wenn Sie heiße Komponenten berühren, können Sie sich verbrennen.

   Lassen Sie das Sprühfahrzeug abkühlen, bevor Sie Wartungsarbeiten durchführen oder Bauteile unter der Haube berühren.

3. Fluchten Sie eine Auffangwanne unter dem Motorölfilter aus (Bild 111).



   Bild 111

   1. Ablassschraube
   2. Motorölfilter

4. Entfernen Sie den alten Ölfilter (Bild 111).

   Note: Entsorgen Sie das Altöl bei einem zugelassenen Recyclingcenter.

5. Wischen Sie die Oberfläche des Ölfilteradapters des Motors mit einem Lappen ab.

6. Füllen Sie das angegebene Motoröl in den neuen Ölfilter ein.

   Note: Tränken Sie den Filtereinsatz mit Öl.

7. Ölen Sie die Gummidichtung am Ersatzölfilter leicht mit der angegebenen Ölsorte ein.

8. Setzen Sie den Ölfilter in den Filteradapter ein und drehen Sie den Ölfilter nach rechts, bis die Gummidichtung den Filteradapter berührt. Ziehen Sie den Filter dann um eine weitere halbe Umdrehung an (Bild 111).

   Note: Ziehen Sie den Ölfilter nicht zu fest.

9. Wischen Sie Restöl auf.

5,1 l mit Filter; siehe Motorölsorte

1. Stellen Sie eine Auffangwanne unter die Ablassschraube (Bild 111).

2. Nehmen Sie die Ablassschraube (Bild 111) ab und lassen Sie das Öl vollständig ablaufen.

   Note: Prüfen Sie die Dichtung der Ablassschraube auf Abnutzung oder Beschädigung und tauschen Sie ein abgenutzte oder beschädigte Dichtung aus.

   Note: Entsorgen Sie das Altöl bei einem zugelassenen Recyclingcenter.

3. Setzen Sie die Ablassschraube in den Ablassanschluss der Motorölwanne ein und ziehen Sie diese auf ein Drehmoment von 33 bis 37 N∙m an.

4. Klappen Sie den Beifahrersitz nach vorne und fluchten die Stützstange in der Arretierung im Führungsschlitz der Stützstange aus.

5. Nehmen Sie den Ölfülldeckel vom Füllstutzen an der Ventilabdeckung des Motors (Bild 112) ab und gießen Sie ungefähr 80% der angegebenen Ölmenge langsam in den Füllstutzen.



   Bild 112

   1. Niedrig
   2. Voll
   3. High
   4. Ölfülldeckel
   5. Peilstab

6. Nehmen Sie den Peilstab heraus und lesen den Ölstand im Motor ab (Bild 112).

7. Gießen Sie langsam weiteres Öl der angegebenen Sorte ein, um den Ölstand bis zur Voll-Markierung am Peilstab anzuheben (Bild 112).

   Important: Füllen Sie auf keinen Fall zu viel Öl in den Motor ein, da er beschädigt werden könnte.

8. Bringen Sie den Ölfülldeckel in den Füllstutzen und den Peilstab in das Peilstabrohr (Bild 112).

9. Lassen Sie den Motor an und prüfen die Dichtheit.

10. Stellen Sie den Motor ab, warten Sie 2 bis 3 Minuten, entfernen Sie den Peilstab und prüfen Sie den Ölfüllstand im Motor.

    Note: Nehmen Sie bei Bedarf den Ölfülldeckel ab, fügen Sie Öl der angegebenen Sorte hinzu, um den Ölstand auf die Voll-Markierung am Peilstab zu bringen, und setzen Sie den Ölfülldeckel wieder auf.

11. Setzen Sie den Peilstab wieder ein, bringen Sie das Wärmeschutzblech am Motors an und klappen Sie die Sitze nach unten.

1. Klappen Sie den Fahrersitz nach vorne und legen Sie die Stützstange in die Arretierung im Führungsschlitz der Stützstange ein.

2. Entfernen Sie das PCV-Ventil vom Anschlussstück des Ventildeckels (Bild 113).

   Note: Trennen Sie den Schlauch nicht vom PCV-Ventil.



   Bild 113

   1. Vorderseite der Maschine
   2. Schlauch (Kurbelgehäuseentlüftung)
   3. PCV-Ventil
   4. Anschlussstück am Ventildeckel

3. Schütteln Sie das PCV-Ventil.

   Note: Wenn die innere Drossel des Ventils klappert, ist das PCV-Ventil funktionsfähig; wenn die innere Drossel beim Schütteln nicht frei klappert, muss das PCV-Ventil ausgetauscht werden (Bild 113).

4. Setzen Sie das PCV-Ventil ein, bis es vollständig in der Dichtung am Anschlussstück am Ventildeckel sitzt (Bild 113).

5. Senken Sie den Fahrersitz ab.

Führen Sie alle jährlichen Wartungsarbeiten aus, die in der Motorbedienungsanleitung aufgeführt sind.

Prüfen Sie die Leitungen und Anschlussstücke auf Verschleiß, Defekte oder lockere Anschlüsse.

Note: Wenn Sie ein Kraftstoffleck feststellen, reparieren Sie die Kraftstoffkomponente(n), bevor Sie die Maschine in Betrieb nehmen.

Führen Sie diesen Vorgang aus, nachdem Sie den Kraftstofffilter gewartet oder der Motor bis zu einem leerem Kraftstoff betrieben haben und der Motor nicht anspringt.

1. Stellen Sie sicher, dass der Kraftstofftank zur Hälfte mit Kraftstoff gefüllt ist.

2. Stecken Sie den Zündschlüssel in das Zündschloss und drehen ihn in die EIN-Stellung.

3. Drehen Sie das Zündschlüssel in die AUS-Stellung.

4. Versuchen Sie jetzt, den Motor zu starten.

5. Wenn der Motor nicht startet, wiederholen Sie die Schritte 2 und 3 mehrmals und versuchen Sie dann, den Motor zu starten.

   Note: Wiederholen Sie Schritt 5, bis der Motor startet.

Entleeren und reinigen Sie den Kraftstofftank, wenn die Kraftstoffanlage verschmutzt ist, oder Sie das Gerät für längere Zeit einlagern. Spülen Sie den Tank mit frischem Kraftstoff, um den Tank zu reinigen.

1. Pumpen Sie den Kraftstoff aus dem Kraftstofftank mit einer Saugpumpe in einen zugelassenen Kraftstoffkanister. Pumpen Sie den Kraftstoff aus der Maschine bevor Sie den Kraftstoff aus dem Tankfüllstutzen in den Kraftstoffkanister füllen.

   Note: Wenn Sie den Kraftstofftank ausbauen möchten, müssen Sie den Kraftstoffschlauch und die elektrischen Anschlüsse von der Kraftstoffpumpe und der Zuführeinheit abziehen; siehe Ausbauen der Kraftstoffpumpe und der Zuführeinheit.

2. Spülen Sie den Kraftstofftank mit frischem, sauberem Kraftstoff.

3. Tauschen Sie den Kraftstofffilter aus, siehe Austauschen des Kraftstofffilters.

4. Setzen Sie den Tank ein, wenn Sie ihn in Schritt 1 entfernt haben.

   Note: Wenn Sie den Kraftstofftank ausgebaut haben, müssen Sie den Kraftstoffschlauch und die elektrischen Anschlüsse an die Kraftstoffpumpe und die Zuführeinheit anbringen; siehe Einbau der Kraftstoffpumpe und der Zuführeinheit.

5. Füllen Sie frischen Kraftstoff in den Kraftstofftank.

Der Sicherungsblock für die Elektroanlage befindet sich unter dem Fahrersitz (Bild 125).

Bild 125

1. Freier Einschub
2. Arbeitsscheinwerfer
3. Zündung
4. Tec Logic
5. Tec-Strom
6. Tec-Strom
7. Zusätzlicher Sicherungseinschub
8. Auslegersteuerung
9. Freier Einschub
10. Freier Einschub
11. InfoCenter
12. Sprühen mit dem Behälter
13. Tempomat
14. USB-Strom
15. Ausleger und Scheinwerfer
16. Tec-Strom

Halten Sie die Batterie immer sauber und voll aufgeladen. Reinigen Sie die Batterie und den Batteriekasten mit einem Papierhandtuch. Reinigen Sie korrodierte Batteriepole mit einer Lösung aus vier Teilen Wasser und einem Teil Natron. Tragen Sie eine dünne Fettschicht auf die Batterieklemmen/-pole auf, um Korrosion zu verhindern.

Spannung: 12 Volt mit 690 Kaltstartampere bei -18 °C.

Ziehen Sie die Radmuttern der Vorderräder bis auf 75-102 N∙m und die Radmuttern der Hinterräder bis auf 95-122 N∙m an.

Betriebsunfälle, wie z. B. das Aufprallen auf Bordsteine, kann einen Reifen oder eine Felge beschädigen, sowie das Rad unwuchtig machen. Prüfen Sie den Zustand deshalb nach Unfällen.

SAE 85W-140

0,62 Liter

Bild 127

1. Stellen Sie die Maschine auf einer ebenen Fläche und positionieren Sie das Rad so, dass sich die Füllschraube auf der höchsten (12-Uhr-Stellung) und die Ablassschraube auf der niedrigsten Position (6-Uhr-Stellung) befindet.



   Bild 128

   1. Füllschraube (12-Uhr-Stellung)
   2. Prüfschraube
   3. Ablassschraube (6-Uhr-Stellung)

2. Drehen Sie die Prüfschraube heraus.

   Sie sollten den Ölstand unten an den Gewinden im Prüfschraubenloch sehen.



   Bild 129

   1. Prüfschraube
   2. Prüfschraubenloch

3. Prüfen Sie die O-Ringe der Prüfschraube auf Abnutzung oder Beschädigungen.

   Wechseln Sie den O-Ring aus, wenn er beschädigt ist.

4. Wenn der Ölstand niedrig ist, entfernen Sie die Füllschraube und füllen Sie Öl der angegebenen Sorte ein, bis es aus dem Loch der Prüfschraube ausläuft.



   Bild 130

   1. Füllschraube
   2. Füllschraubenloch
   3. Prüfschraube

5. Prüfen Sie die O-Ringe der Füllschraube auf Abnutzung oder Beschädigungen.

   Wechseln Sie den O-Ring aus, wenn er beschädigt ist.

6. Setzen Sie die Füllschraube und die Prüfschraube ein.

7. Wiederholen Sie die oben genannten Schritte an der anderen Seite der Maschine.

Der Abstand zwischen der vorderen Mittellinie der Reifen und der hinteren Mittellinie der Reifen sollte 0-3 mm sein.

1. Prüfen und stellen Sie den Reifendruck ein, siehe Prüfen des Reifendrucks.

2. Messen Sie den Abstand zwischen beiden Vorderreifen auf Achshöhe (an der Vorder- und Rückseite der Vorderreifen) (Bild 133).

   Note: Der Abstand zwischen den Reifen vorne sollte 0 mm bis 3 mm geringer als der Abstand zwischen der Rückseite der Vorderreifen sein.



   Bild 133

   1. Reifenmittellinie: hinten
   2. Reifenmittellinie: vorne
   3. Mittellinie: Achse

3. Wenn der Wert nicht im angegebenen Bereich liegt, lösen Sie die Klemmmuttern an beiden Ende der Spurstange (Bild 134).



   Bild 134

   1. Klemmmutter
   2. Spurstange

4. Drehen Sie die Spurstange, um die Vorderseite des Reifens nach innen oder außen zu stellen.

5. Ziehen Sie bei korrekter Einstellung die Klemmmuttern der Spurstange fest.

6. Stellen Sie sicher, dass sich das Lenkrad in beide Richtungen um denselben Betrag dreht.

5,5 Liter

Der Kühlmittelbehälter ist werkseitig mit einer 50/50-Lösung aus Wasser und langlebigem Kühlmittel auf Ethylenglykolbasis gefüllt. Prüfen Sie den Kühlmittelstand vor dem ersten Anlassen des Motors und dann täglich.

Die folgenden im Handel erhältlichen Kühlmittel oder ein vom Hersteller spezifiziertes Äquivalent, das die Spezifikation für langlebige Kühlmittel erfüllt:

Kühlmittelprodukte mit verlängerter Lebensdauer

Kühlmittel-Typen

Note: Sie beschädigen das Kühlsystem nicht, wenn Sie beim Einfüllen herkömmliches Frostschutzmittel (IAT) mit langlebigem Frostschutzmittel (OAT) mischen. Durch das Mischen von Frostschutzmitteln wird jedoch die Eigenschaft der langen Lebensdauer der OAT-Formulierung beeinträchtigt.

Important: Das Serviceintervall eines Kühlmittelgemischs aus konventionellem Kühlmittel (IAT) und Kühlmittel mit verlängerter Lebensdauer (OAT) – in jedem Verhältnis – hält so lange wie das Kühlmittel mit dem kürzesten Serviceintervall: 2 Jahre.

Important: Füllen Sie Kühlmittel in einen überhitzten Motor erst ein, wenn der Motor ganz abgekühlt ist. Wenn Sie Kühlmittel bei einem überhitzten Motor auffüllen, kann der Motorblock Risse bekommen.

1. Stellen Sie das Sprühfahrzeug auf eine ebene Fläche.

2. Aktivieren Sie die Feststellbremse, stellen Sie die Sprühpumpe und den Motor ab, und ziehen Sie den Schlüssel ab.

3. Schrauben Sie den Kühlerdeckel und den Deckel vom Ausdehnungsgefäß vorsichtig ab.



   Bild 135

   1. Kühlerdeckel
   2. Ausdehnungsgefäß
   3. Deckel des Ausdehnungsgefäßes
   4. Voll-Linienmarkierung

4. Prüfen Sie den Kühlmittelstand im Kühler und im Ausdehnungsgefäß.

   Note: Der Kühler muss bis zur Oberkante des Füllstutzens, und das Ausdehnungsgefäß bis zur Voll-Markierung am Behälter gefüllt sein.

5. Wenn der Kühlmittelstand niedrig ist, nehmen Sie den Deckel des Ausdehnungsgefäßes und den Kühlerdeckel ab. Füllen Sie dann das Ausdehnungsgefäß bis zur VOLL-Markierung und den Kühler bis zur Oberkante des Einfüllstutzens.

   Important: Füllen Sie das Ausdehnungsgefäß nicht zu voll.

   Important: Verwenden Sie niemals reines Wasser oder Kühlmittel auf Alkohol-/Methanolbasis.

6. Setzen Sie den Kühlerdeckel und den Deckel des Ausdehnungsgefäßes wieder auf.

Vom Besitzer bereitgestelltes Gerät: Ein Handthermometer für das Kühlmittel

1. Stellen Sie das Sprühfahrzeug auf eine ebene Fläche, aktivieren Sie die Feststellbremse, stellen Sie die Sprühpumpe und den Motor ab und ziehen Sie den Schlüssel ab.

2. Warten Sie, bis der Motor abgekühlt ist, und nehmen Sie dann den Kühlerdeckel ab.

3. Stellen Sie eine Auffangwanne unter den Kühler.

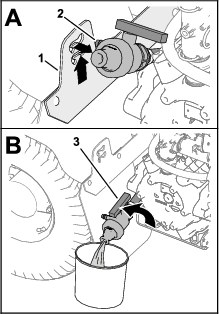

4. Öffnen Sie das Ablassventil und lassen Sie das Kühlmittel in die Wanne ablaufen.



   Bild 136

   1. Ablassventil

5. Schließen Sie das Ablassventil.

6. Nehmen Sie den Kühlerdeckel ab.

7. Füllen Sie den Kühler langsam bis ca. 2,5 cm unter der Dichtungsoberfläche des Deckels mit Kühlmittel.

   Note: Verwenden Sie ausreichend Kühlmittel, um die Leitungen des Motors und der Anlage zu füllen. Das Kühlmittel kann sich jetzt ohne Überlaufen ausdehnen, wenn der Motor warm wird.

8. Lassen Sie den Motor an, wenn der Deckel lose auf dem Kühler sitzt.

9. Lassen Sie den Motor aufwärmen, bis sich der Thermostat öffnet.

   Note: Das Motorthermostat sollte sich öffnen, wenn auf dem Handthermometer die Kühlmitteltemperatur zwischen 79 °C bis 88 °C angezeigt wird.

10. Wenn das Kühlmittel warm ist, füllen Sie Kühlmittel bis zur Dichtungsoberfläche des Deckels nach und drehen Sie den Deckel fest.

11. Nehmen Sie den Deckel des Ausdehnungsgefäßes ab und füllen Sie den Behälter bis zur Cold-Markierung mit Kühlmittel.

12. Prüfen Sie den Kühlmittelstand, wenn Sie den Motor mehrmals angelassen und abgestellt haben.

    Note: Füllen Sie nach Bedarf Kühlmittel in den Kühler und das Ausdehnungsgefäß.

Wenn das Bremspedal mehr als 2,5 cm Spiel hat, bevor Sie einen Widerstand spüren, müssen Sie die Bremsen wie folgt einstellen:

1. Stellen Sie das Sprühfahrzeug auf eine ebene Fläche, stellen die Sprühpumpe und den Motor ab, und ziehen Sie den Schlüssel ab.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie Blöcke unter die Räder, damit die Maschine nicht rollt.

4. Lösen Sie die Feststellbremse.

5. Lösen Sie die vorderen Klemmmuttern an den Bremskabel unter der Vorderseite des Sprühfahrzeugs (Bild 137).



   Bild 137

   1. Vordere Klemmmuttern
   2. Hintere Klemmmuttern

6. Ziehen Sie die hinteren Klemmmuttern gleichmäßig an, bis das Spiel des Bremspedals 1-2 cm beträgt, bevor Sie einen Widerstand spüren (Bild 137).

   Important: Achten Sie darauf, dass Sie die zwei hinteren Muttern gleichmäßig anziehen, damit das Gewindeende der Bremskabel vor den vorderen Muttern gleich lang ist.

7. Ziehen Sie die vorderen Klemmmuttern an.

Prüfen Sie den Zustand und die Spannung des Lüfter-/Lichtmaschinenriemens. Tauschen Sie den Riemen bei Bedarf aus.

1. Stellen Sie das Sprühfahrzeug auf eine ebene Fläche, aktivieren Sie die Feststellbremse, stellen Sie die Sprühpumpe und den Motor ab und ziehen Sie den Schlüssel ab.

2. Prüfen Sie die Spannung des Lichtmaschinenriemens, indem Sie eine Kraft von 10 kg in der Mitte zwischen der Lichtmaschine und den Kurbelwellenscheiben ansetzen.

   Note: Der Riemen sollte sich 10-12 mm durchbiegen. Wenn sich der Riemen zu stark durchbiegt, gehen Sie auf Schritt 3. Wenn die Riemenspannung richtig ist, können Sie die restlichen Schritte überspringen und das Sprühfahrzeug einsetzen.

3. Lösen Sie die Schraube, mit der der Drehpunkt an der Lichtmaschine befestigt ist, und die Schraube, mit der die Lichtmaschine an der geschlitzten Strebe befestigt ist (Bild 138).



   Bild 138

   1. Treibriemen
   2. Bügel
   3. Lichtmaschine
   4. Schrauben

4. Setzen Sie ein Stemmeisen zwischen der Lichtmaschine und dem Motor an und drücken Sie die Lichtmaschine vorsichtig nach außen.

5. Wenn Sie die richtige Spannung erzielt haben, ziehen Sie die Lichtmaschine und die Schrauben fest, um die Einstellung zu arretieren.

6. Ziehen Sie die Sperrmutter an, um die Einstellung zu arretieren.

Der Behälter wird im Werk mit hochwertigem Hydrauliköl gefüllt. Prüfen Sie den Stand des Hydrauliköls vor dem ersten Anlassen des Motors und dann täglich; siehe Prüfen des Hydrauliköls.

Empfohlenes Hydrauliköl: Toro PX Extended Life Hydraulic Fluid; erhältlich in 19-l-Eimern oder 208-l-Fässern.

Note: An einer Maschine, die mit dem empfohlenen Ersatzhydrauliköl befüllt wird, muss weniger häufig ein Öl- oder Filterwechsel durchgeführt werden.

Ersatzölsorten: Wenn das Toro PX Extended Life Hydraulic Fluid nicht erhältlich ist, können Sie andere handelsübliche, auf Erdöl basierende, Hydraulikflüssigkeiten verwenden, dessen Spezifikationen für alle folgenden Materialeigenschaften im aufgeführten Bereich liegen und die Industrienormen erfüllen. Kein synthetisches Öl verwenden. Wenden Sie sich an den Ölhändler, um einen entsprechenden Ersatz zu finden.

Note: Toro haftet nicht für Schäden, die aus einer unsachgemäßen Substitution entstehen. Verwenden Sie also nur Erzeugnisse namhafter Hersteller, die für die Qualität ihrer Produkte garantieren.

Hydrauliköl (hoher Viskositätsindex, niedriger Stockpunkt, abnutzungshemmend, ISO VG 46

Note: Viele Hydraulikölsorten sind fast farblos, was das Erkennen von undichten Stellen erschwert. Als Beimischmittel für das Hydrauliköl können Sie ein rotes Färbmittel in 20-ml-Flaschen kaufen. Eine Flasche reicht für 15-22 l Hydrauliköl. Sie können es unter der Teilenummer 44-2500 über Ihren Toro-Vertragshändler beziehen.

Important: Das synthetische und biologisch abbaubare Hydrauliköl Toro Premium ist das einzige von Toro zugelassene synthetische biologisch abbaubare Hydrauliköl. Dieses Öl ist mit den Elastomeren kompatibel, die in den Hydraulikanlagen von Toro verwendet werden, und eignet sich für viele Klimata. Dieses Öl ist mit konventionellen Mineralölen kompatibel. Sie sollten die Hydraulikanlage jedoch gründlich spülen, um das konventionelle Öl zu entfernen, um die beste biologische Abbaubarkeit und Leistung zu erhalten. Das Öl ist in Behältern mit 19 L oder Fässern mit 208 L bei Ihrem Toro-Vertragshändler erhältlich.

Important: Wenn das Öl verunreinigt ist, wenden Sie sich an den offiziellen Toro Vertragshändler, um die Anlage auszuspülen.Verunreinigtes Öl sieht im Vergleich zu sauberem Öl milchig oder schwarz aus.

1. Stellen Sie das Sprühfahrzeug auf eine ebene Fläche, aktivieren Sie die Feststellbremse, stellen Sie die Sprühpumpe und den Motor ab und ziehen Sie den Schlüssel ab.

2. Reinigen Sie den Bereich um den Peilstab des Hydraulikölbehälters und nehmen ihn ab (Bild 139).



   Bild 139

   1. Hydraulikölbehälter
   2. Entlüftung
   3. Peilstabdeckel

   Important: Achten Sie darauf, dass beim Prüfen des Öls kein Schmutz oder andere Verunreinigungen in die Öffnung gelangen.

3. Wischen Sie den Peilstab mit einem sauberen Lappen ab und setzen ihn ganz in den Behälter ein.

4. Nehmen Sie den Peilstab aus dem Füllstutzen und prüfen Sie den Ölstand (Bild 140).

   Note: Der Ölstand sollte sich an den unteren Markierungen am Peilstab befinden, wenn das Öl kalt ist.



   Bild 140

   1. Peilstab
   2. Sicherer Betriebsbereich

5. Wenn der Ölstand niedrig ist, füllen Sie den Behälter mit der angegebenen Hydraulikölsorte, um den Stand bis zu oberen Markierung anzuheben, siehe Hydrauliköl – technische Angaben.

6. Setzen Sie den Peilstabdeckel auf den Behälter und befestigen ihn.

Important: Sie können die Garantieansprüche für einige Komponenten verlieren, wenn Sie einen anderen Filter verwenden.

Verwenden Sie den Toro Ersatzfilter (die richtige Bestellnummer finden Sie in der Ersatzteilanleitung)

1. Stellen Sie das Sprühfahrzeug auf eine ebene Fläche, aktivieren Sie die Feststellbremse, stellen Sie die Sprühpumpe und den Motor ab, und ziehen Sie den Schlüssel ab.

2. Ermitteln Sie die zwei Hydraulikfilter an der Maschine (Bild 141 und Bild 142).

   Note: Ein Filter befindet sich unter dem Hydraulikölbehälter und der andere am Heck der Maschine am Rahmen.

   • Vorderer Filter, unter dem Hydraulikbehälter



     Bild 141

     1. Hydraulikbehälter
     2. Vorderer Filter

   • Hinterer Filter, am Maschinenrahmen



     Bild 142

     1. Hinterer Filter
     2. Hinterräder

3. Reinigen Sie den Anbaubereich des Filters.

4. Stellen Sie eine Auffangwanne unter den Filter.

5. Entfernen Sie den Filter.

   Entsorgen Sie den gebrauchten Filter bei einem zugelassenen Recyclingcenter.

6. Ölen Sie die neue Filterdichtung mit sauberem Hydrauliköl ein, siehe Hydrauliköl – technische Angaben.

7. Wischen Sie die Kontaktfläche des Filters mit einem sauberen Lappen ab.

8. Drehen Sie den neuen Filter ein, bis die Dichtung die Befestigungsplatte berührt; ziehen Sie dann den Filter um eine weitere halbe Umdrehung fester.

9. Lassen Sie den Motor an und stellen Sie die Gasbedienung auf den schnellen Leerlauf. Lassen Sie den Motor für drei bis fünf Minuten laufen, um die Hydraulikanlage zu entlüften.

10. Stellen Sie den Motor ab, prüfen Sie den Stand des Hydrauliköls und achten Sie auf undichte Stellen, siehe Prüfen des Hydrauliköls.

54 Liter, siehe Hydrauliköl – technische Angaben

Important: Sie können die Garantieansprüche für einige Komponenten verlieren, wenn Sie andere Flüssigkeiten verwenden.

1. Tauschen Sie die Hydraulikölfilter aus, siehe Wechseln des Hydraulikölfilters.

2. Reinigen Sie den Bereich um ein Hydraulikschlauch-Anschlussstück unten am Hydraulikölbehälter (Bild 143).



   Bild 143

   1. Hydraulikbehälter
   2. Hydraulikschlauch und Anschlussstück

3. Stellen Sie eine große Auffangwanne unter die Anschlussstücke des Hydraulikbehälters.

4. Nehmen Sie das Schlauch-Anschlussstück vom Behälter ab und lassen das Öl in die Wanne laufen (Bild 143).

   Entsorgen Sie das Altöl bei einem zugelassenen Recyclingcenter.

5. Schließen Sie den Schlauch und das Anschlussstück am Behälter an und ziehen Sie sie fest.

6. Füllen Sie den Hydraulikbehälter mit ca. 53 l der angegebenen Hydraulikölsorte oder einem Äquivalent, siehe Hydrauliköl – technische Angaben.

7. Lassen Sie den Motor an und stellen Sie die Gasbedienung auf den schnellen Leerlauf. Lassen Sie den Motor für drei bis fünf Minuten laufen, um die Hydraulikanlage zu entlüften.

8. Stellen Sie den Motor ab, prüfen Sie den Stand des Hydrauliköls und achten Sie auf undichte Stellen, siehe Prüfen des Hydrauliköls.

Prüfen Sie jeden Schlauch im Sprühsystem auf Risse, undichte Stellen und andere Beschädigungen. Prüfen Sie gleichzeitig die Anschlüsse und Anschlussstücke auf ähnliche Beschädigungen. Wechseln Sie beschädigte Schläuche und Anschlussstücke aus.

Note: Ermitteln Sie die passende Maschenweite des Saugfilters, der für die jeweilige Aufgabe ausgelegt ist; siehe Auswählen eines Saugfilters.

1. Parken Sie die Maschine auf einer ebenen Fläche, aktivieren die Feststellbremse, stellen die Pumpe und den Motor ab und ziehen Sie den Schlüssel ab.

2. Nehmen Sie oben am Sprühbehälter den Halter ab, mit dem das Schlauchanschlussstück befestigt ist, das am dicken Schlauch und dem Filtergehäuse angeschlossen ist (Bild 144).



   Bild 144

   1. Ansaugschlauch
   2. Halter

3. Nehmen Sie den Schlauch und das Schlauchanschlussstück vom Filtergehäuse ab (Bild 144).

4. Entfernen Sie den alten Saugfilter aus dem Filtergehäuse im Behälter (Bild 145).

   Note: Entsorgen Sie den alten Filter.



   Bild 145

   1. Siebflügel
   2. Saugfilter

5. Setzen Sie den neuen Saugfilter in das Filtergehäuse ein.

   Note: Stellen Sie sicher, dass der Filter richtig sitzt.

6. Fluchten Sie den Schlauch und das Schlauchanschlussstück oben am Behälter mit dem Filtergehäuse aus, und befestigen Sie das Anschlussstück und das Gehäuse mit dem in Schritt 2 entfernten Halter.

1. Stellen Sie die Maschine auf eine ebene Fläche, stellen die Sprühpumpe und den Motor ab, und ziehen Sie den Schlüssel ab.

2. Stellen Sie eine Auffangwanne unter den Druckfilter (Bild 146).

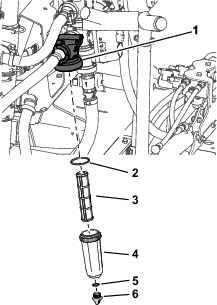

   Bild 146

   1. Filterkopf
   2. O-Ring (Glocke)
   3. Filtereinsatz
   4. Glocke
   5. O-Ring (Ablassschraube)
   6. Ablassschraube

3. Drehen Sie die Ablassschraube nach links und nehmen sie von der Glocke des Druckfilters ab (Bild 146).

   Note: Entleeren Sie die Glocke vollständig.

4. Drehen Sie die Glocke nach links und nehmen sie vom Filterkopf ab (Bild 146).

5. Entfernen Sie den alten Druckfiltereinsatz (Bild 146).

   Note: Entsorgen Sie den alten Filter.

6. Überprüfen Sie den O-Ring für die Ablassschraube (in der Glocke) und den O-Ring für die Glocke (im Filterkopf) auf Beschädigungen und Abnutzung (Bild 146).

   Note: Tauschen Sie beschädigte oder abgenutzte O-Ringe für die Schraube, Glocke oder beide aus.

7. Setzen Sie den neuen Druckfiltereinsatz in den Filterkopf ein (Bild 146).

   Note: Stellen Sie sicher, dass der Filtereinsatz fest im Filterkopf sitzt.

8. Befestigen Sie die Glocke am Filterkopf und ziehen sie mit der Hand an (Bild 146).

9. Setzen Sie die Schraube in die Schale ein und ziehen Sie sie mit der Hand fest (Bild 146).

Note: Ermitteln Sie die passende Maschenweite des Düsenfilters, der für die jeweilige Anforderung ausgelegt ist; siehe Auswählen eines Düsenspitzenfilters (optional).

1. Parken Sie die Maschine auf einer ebenen Fläche, aktivieren die Feststellbremse, stellen die Sprühpumpe und den Motor ab und ziehen Sie den Schlüssel ab.

2. Nehmen Sie die Düse vom Sprühdrehkreuz ab (Bild 147.



   Bild 147

   1. Sprühdrehkreuz
   2. Düsenfilter
   3. Düse

3. Entfernen Sie den alten Düsenfilter (Bild 147).

   Note: Entsorgen Sie den alten Filter.

4. Setzen Sie den neuen Düsenfilter ein (Bild 147).

   Note: Stellen Sie sicher, dass der Filter richtig sitzt.

5. Setzen Sie die Düse auf das Sprühdrehkreuz auf (Bild 147).

Mit den folgenden Schritten können Sie die Aktuatoren am mittleren Ausleger einstellen, damit der linke und rechte Ausleger waagerecht bleiben.

1. Fahren Sie die Ausleger in die Sprühstellung aus.

2. Nehmen Sie den Splint vom Lagerbolzen ab (Bild 148).



   Bild 148

   1. Aktuator
   2. Aktuatorstange
   3. Gehäuse des Auslegerlagerbolzens
   4. Splint
   5. Stift

3. Heben Sie den Ausleger an und nehmen Sie den Stift ab (Bild 148), senken Sie den Ausleger dann langsam auf den Boden ab.

4. Prüfen Sie den Stift auf Beschädigungen und wechseln Sie ihn ggf. aus.

5. Halten Sie die Aktuatorstange mit einem Schraubenschlüssel an den Flächen der Stange fest und lösen Sie die Klemmmutter (Bild 149).



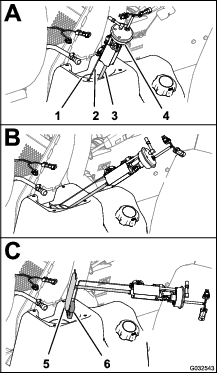

   Bild 149

   1. Flache Seite an der Aktuatorstange
   2. Klemmmutter
   3. Stangenende
   4. Gelöste Klemmmutter
   5. Stangenende eingestellt
   6. Position des Stangenendes für den Einbau
   7. Angezogene Klemmmutter, um neue Stellung zu arretieren

6. Drehen Sie das Stangenende in der Aktuatorstange, um den ausgefahrenen Aktuator auf die gewünschte Stellung zu verlängern oder zu verkürzen (Bild 149).

   Note: Sie müssen das Stangenende in halben oder ganzen Umdrehungen drehen, um die Stange am Ausleger zu montieren.

7. Ziehen Sie die Klemmmutter an, um den Aktuator und das Stangenende zu befestigen.

8. Heben Sie den Ausleger an, um den Drehzapfen mit der Aktuatorstange auszurichten.

9. Halten Sie den Ausleger fest und stecken Sie den Stift durch beide Auslegerscharniere und dem Stangenende (Bild 148).

10. Wenn der Stift eingesetzt ist, lassen Sie den Ausleger los und befestigen Sie den Stift mit dem vorher abgenommenen Splint.

11. Wiederholen Sie diese Schritte bei Bedarf an der anderen Aktuatorstange.

1. Parken Sie die Maschine auf einer ebenen Fläche, aktivieren die Feststellbremse, stellen die Pumpe und den Motor ab und ziehen Sie den Schlüssel ab.

2. Fahren Sie die äußeren Auslegerabschnitte in die Sprühstellung aus und stützen Sie die Auslegersektionen mit Ständern oder Riemen und einer Hebevorrichtung ab.

3. Entfernen Sie die Schraube und die Mutter, mit denen der Lagerbolzen befestigt ist, und nehmen Sie den Bolzen ab (Bild 150).



   Bild 150

   1. Nylonbüchsen
   2. Schwenkhalterung
   3. Sicherungsbundmutter
   4. Endkanal (mittlerer Rahmen)
   5. Bundbolzen
   6. Lagerbolzen

4. Nehmen Sie den Ausleger und die Schwenkhalterung vom Endkanal des mittleren Rahmens ab, um die Nylonbüchsen zugänglich zu machen.

5. Nehmen Sie die Nylonbüchsen vorne und hinten an der Schwenkhalterung ab und prüfen Sie sie (Bild 150).

   Note: Ersetzen Sie abgenutzte und beschädigte Büchsen.

6. Tragen Sie etwas Öl auf die Nylonbüchsen auf und setzen Sie diese in die Schwenkhalterung ein (Bild 150).

7. Fluchten Sie die Löcher in der Schwenkhalterung mit den Löchern im Endkanal aus (Bild 150).

8. Setzen Sie den Lagerbolzen ein und befestigen Sie diesen mit der in Schritt 3 entfernten Bundbolzen und der Bundmutter.

9. Wiederholen Sie die Schritte 2 bis 8 am anderen äußeren Auslegerabschnitt.

Note: Die folgenden Gerätebestandteile werden als Teile angesehen, die abgenutzt werden, und sind nicht (außer bei einem Defekt) von der Gerätegarantie abgedeckt.

Lassen Sie die folgenden internen Pumpenteile von einem offiziellen Toro-Vertragshändler auf Beschädigungen prüfen:

• Pumpenmembran

• Pumpenabsperrventile

Wechseln Sie die Teile ggf. aus.

Important: Sprühen Sie kein Wasser in einen heißen Motorraum, da der Motor beschädigt werden könnte.

1. Stellen Sie das Sprühfahrzeug auf eine ebene Fläche, aktivieren Sie die Feststellbremse, stellen Sie die Sprühpumpe und den Motor ab, und ziehen Sie den Schlüssel ab.

2. Klappen Sie den Fahrer- und Beifahrersitz hoch und fluchten Sie die Stützstange in der Arretierung im Führungsschlitz der Stützstange aus.

3. Lassen Sie die Kühlanlage abkühlen.

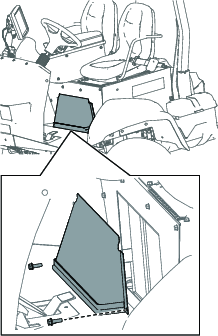

4. Entfernen Sie die Abdeckplatte des Sitzunterteils, siehe Entfernen der Abdeckplatte am Sitzunterteil.

5. Reinigen Sie die Rippen des Kühlers mit einer weichen Bürste und Niedrigdruckluft.

   Note: Reinigen Sie die Kühlerrippen bei Bedarf häufiger. Prüfen Sie alle Kühlmittelschläuche und wechseln Sie abgenutzte, undichte oder beschädigte Schläuche aus.

6. Klappen Sie den Fahrer- und Beifahrersitz herunter.

7. Bringen Sie die Abdeckplatte des Sitzunterteils an, siehe Montieren der Abdeckplatte am Sitzunterteil.

1. Spülen Sie das ganze Sprühsystem gründlich durch und entleeren es.

2. Entfernen Sie das Durchflussmessgerät vom Sprühfahrzeug und spülen Sie es mit frischem Wasser.

3. Entfernen Sie den Haltering an der vorgeschalteten Seite (Bild 151).



   Bild 151

   1. Flansch (Durchflussmessgerätgehäuse)
   2. Ablaufseitiger Hub (mit Keilnut nach oben)
   3. Haltering
   4. Ablaufrichtung (Gehäuse des Durchflussmessers)
   5. Vorgeschaltet
   6. Drehzylinder, Magnet
   7. Vorgeschalteter Hub und Lager (mit Keilnut nach oben)
   8. Turbinenbolzen
   9. Kabelbaumklemme
   10. Bundbolzen
   11. Sensor

4. Reinigen Sie die Turbine und die Turbinennabe, um Metallfeilstaub und benetzbare Pulver zu entfernen.

5. Prüfen Sie die Turbinenflügel auf Abnutzung.

   Note: Halten Sie die Turbine in der Hand und drehen Sie sie. Sie sollte sich ungehindert mit nur wenig Widerstand drehen. Sollte dies nicht der Fall sein, ersetzen Sie sie.

6. Montieren Sie das Durchflussmessgerät.

7. Prüfen Sie mit einem niedrigen Luftdruck (0,34 bar), dass sich die Turbine ungehindert dreht.

   Note: Wenn sich die Turbine nicht ungehindert dreht, lösen Sie den Sechskantbolzen unten an der Turbinennabe um eine Sechszehntel-Umdrehung, bis sie sich ungehindert dreht.
