TransPro™ 80-släp

Model No. 04235-Serial No. and Up

Model No. 04236-Serial No. and Up

Model No. 04237-Serial No. and Up

Säkerhet

  • TransPro-släpet är endast avsett för gångmanövrerade Greensmaster®-maskiner. Bogsering av inkompatibla produkter kan leda till skador på släpet och/eller personskador på föraren.

  • Använd endast ett fordon med rätt bogseringsklassificering. TransPro 80-släpet och en greenklippare väger ungefär 238 kg. Kontrollera fordonstillverkarens rekommendationer för att säkerställa att bogserfordonets bromsar och manövreringsförmåga har tillräckligt med kapacitet.

  • Se till att släpet har anslutits korrekt till bogserfordonet innan du lastar på eller av greenklipparna för att förhindra plötsliga och oavsiktliga rörelser från dragstången eller att öglan går upp. Dragstången ska vara parallell med marken när den justeras efter bogserfordonets dragkrok.

  • Släpet tillför extra bogseringsvikt till fordonet. Kör försiktigt.

    • Kör inte maskinen på motorvägar eller allmänna vägar.

    • Sakta alltid ned bogserfordonet när du närmar dig målet och medan du svänger.

    • Sakta alltid ned bogserfordonet när du kör i obekanta områden eller i ojämn terräng.

    • Sakta alltid ned bogserfordonet när du byter körriktning eller ska stanna.

    • Sakta alltid ned bogserfordonet när du svänger eller kör i backar.

    • Undvik att svänga plötsligt eller tvärt. Byt inte plötsligt körriktning när du kör i en backe eller sluttning, på en ramp eller liknande.

    • Högsta bogseringshastighet är 24 km/h. Anpassa alltid bogserfordonets hastighet efter befintliga markförhållanden såsom vått och halt underlag, lös sand eller grus och/eller dåliga siktförhållanden, till exempel dunkel eller stark belysning, dimma, dis eller regn.

    • Var extra försiktig när du kör ett tungt lastat fordon nedför en lutning eller sluttning. Kör om möjligt rakt upp och ned i sluttningar. Kör inte tvärs över sluttningar, om möjligt. Det finns risk för att fordonet välter, vilket kan leda till allvarliga personskador och innebära livsfara.

  • Innan du backar ska du titta bakåt och se till att inga personer eller föremål är i vägen. Baka sakta och titta noga på hur släpet rör sig.

  • Var ytterst försiktig och kör sakta när du backar med släpet och bogseringsfordonet.

  • Se upp för trafik när du kör nära eller korsar vägar. Lämna alltid företräde till fotgängare och andra fordon.

  • Stanna omedelbart bogserfordonet om släpet börjar vibrera på ett onormalt sätt. Stäng av bogserfordonets motor. Reparera alla skador innan du bogserar.

  • Innan du servar eller utför några justeringar på släpet ska du göra följande:

    • Stanna bogseringsfordonet och koppla in parkeringsbromsen.

    • Stäng av bogserfordonets motor och ta ut nyckeln.

  • Gör följande när släpet är bortkopplat från bogserfordonet:

    • Förvara släpvagnen på en plan yta.

    • Blockera hjulen för att förhindra att släpvagnen rör sig.

  • Se till att alla fästelement förblir ordentligt åtdragna. Sätt tillbaka alla delar som tagits bort i samband med service eller justeringar.

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal106-4669

106-4669

  1. Varning! Kör inte passagerare. Bogsera inte nedför sluttningar vars lutning överstiger 15°. Överskrid inte 24 km/h. Kör i en rak linje vid snabba hastigheter. Justera hastigheten enligt markförhållanden.
decal133-8061

133-8061

decal140-5280

140-5280

  1. Släpets däck ska blåsas upp till 0,35 bar.
  2. Läs bruksanvisningen.
  3. Dra åt släpets hjulmuttrar till 108,5 Nm.
decal140-5281

140-5281

  1. Varning – skjutsa inte passagerare på släpet.

Montering

Montera släpet

Delar som behövs till detta steg:

Dragstångsenhet1
Ramanordning1
Sprintbult1
Bricka (⅝ tum)2
Saxpinne2
Skruv (⅜ x 3½ tum)4
Bricka (⅜ tum)8
Mutter (⅜ tum)4
Hjulaxelnav2
Hjul2

Montera dragstångsenheten på ramen

Använd en sprintbult, två brickor (⅝ tum) och två saxsprintar för att montera dragstångsenheten på ramanordningen (Figur 1).

g577157

Figur 1

  1. Saxpinne
  2. Sprintbult
  3. Bricka
  4. Dragstångsenhet

Montera hjulnaven och skenrampsatsen eller plattrampsatsen

  1. Information om vilka av ramens monteringshål som ska användas för att passa bredden på greenklipparen finns i Figur 2.

    Important: Om din Greensmaster-maskin har en trimmare monterad ska den inte monteras enligt anvisningarna ovan. Mer information finns i följande lista:

    • Greensmaster 1000/2000 eller 2100 med trimmare: Vänster sida ska vara i läge nr 3 och höger sida i läge nr 1.

    • Greensmaster 1800/eFlex 1800 med trimmare: Vänster sida ska vara i läge nr 2 och höger sida i läge nr 3.

    g014662

    Figur 2

    1. Maskinerna Greensmaster 1026, e1026, 1600, 2600, 1000 med trimmare och 2000 med trimmare
    2. Maskinerna Greensmaster 1018, Flex 1018, 800, Flex 18, Flex 1800, 1820 och eFlex 1800 och 1820
    3. Maskinerna Greensmaster 1021, e1021, Flex 1021, eFlex 1021, 1000, Flex 21, 2000, Flex 2100, 2120 samt eFlex 2100 och 2120

  2. Använd fyra skruvar (⅜ x 3½ tum), fyra muttrar (⅜ tum) och åtta brickor (⅜ tum) för att fästa hjulnaven och skenrampsatsen eller plattrampsatsen vid ramen (Figur 3).

    g577158

    Figur 3

    Skenrampsats visas

    1. Skenrampsats
    2. Mutter (⅜ tum)
    3. Bricka (⅜ tum)
    4. Hjulnav
    5. Skruv (⅜ x 3½ tum)

Montera hjulen

  1. Montera en hjulanordning på varje axelnav med fyra hjulmuttrar (Figur 4).

    g014665

    Figur 4

    1. Hjulnavaxel
    2. Hjul

  2. Dra åt hjulmuttrarna enligt vad som anges i Kontrollera hjulmuttrarnas åtdragning.

  3. Töm däcken enligt vad som anges i Kontrollera däckens lufttryck.

Körning

Fästa släpet på bogserfordonet

  1. Lyft upp dragstångshandtaget (Figur 5).

    Note: När du lyfter handtaget dras glidanordningen in.

    g576617

    Figur 5

    1. Dragstångshandtag
    2. Dragstångssprint
    3. Glidanordning

  2. Justera dragstångssprinten efter bogserfordonets dragkrok (Figur 6).

    g338301

    Figur 6

    1. Dragstångssprint
    2. Dragkrok för bogserfordon

  3. Lossa dragstångshandtaget (Figur 6) för att fästa släpet vid bogserfordonets dragkrok.

    Se till att glidanordningen är centrerad under dragstångssprinten.

Lasta släpet

Förbereda lastningen av släpet

  1. Blockera släpets hjul.

  2. Tryck ned på spärren och lyfthandtaget samtidigt som du behåller kontrollen över släpet och håller fast i handtaget (Figur 7). Sänk släpet till marken.

    g014670

    Figur 7

    1. Spärr
    2. Handtag

  3. Ta bort gräskorgarna från greenklipparen.

    Note: Du kan förvara gräskorgarna i bogserfordonet.

  4. Se lämplig instruktion för en utrustad ramp- eller skensats enligt följande:

    • Skensats: Montera skenhjulen på sexkantsaxlarna (Figur 8).

      Note: Skenhjulsklämmornas spår är vända utåt för alla gångmanövrerade Greensmaster-maskiner.

      g261683

      Figur 8

      1. Sexkantsaxel
      2. Klämma
      3. Skenhjul

    • Hjulsats: Montera transporthjulen på sexkantsaxlarna. Se avsnittet för montering av transporthjul i bruksanvisningen för din traktorenhet.

Lasta en maskin på släpet

  1. Öppna fäststängerna på båda sidor av släpet (Figur 9).

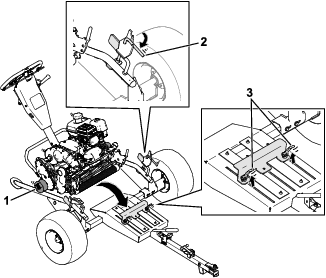

    g578327

    Figur 9

    Skenrampsats visas

    1. Skenhjul
    2. Fäststång – öppen
    3. Rullfästhakar – öppna

  2. Använd de platta ramperna eller skenorna för att långsamt köra maskinen upp på släpet tills de främre rullarna är på plats i rullfästet och transporthjulen är på plats i hjulskenorna.

    Important: När du lastar en maskin på släpet för första gången ska du öppna rullfästehakarna så att rullfästet kan röra sig. Stäng hakarna för att säkra rullfästet på plats.Om du lastar en maskin med olika konfigurationer (t.ex. en maskin som har utrustats med en trimsats) ska du utföra det här steget för att säkerställa att maskinen sitter ordentligt fast på släpet.

  3. Stäng av motorn och koppla in parkeringsbromsen.

  4. Stäng fäststängerna på båda sidor av släpet (Figur 10).

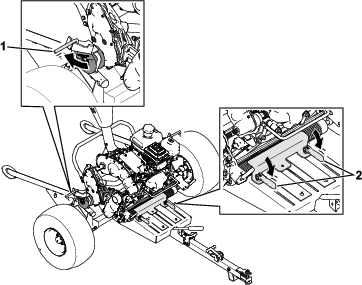

    g578439

    Figur 10

    Skenrampsats visas

    1. Fäststång – stängd
    2. Rullfästhakar – stängda

Underhåll

Rekommenderat underhåll

UnderhållsintervallUnderhållsförfarande
Efter de första 10 timmarna
  • Kontrollera hjulmuttrarnas åtdragning.
    		•
    Varje användning eller dagligen
  • Kontrollera däckens lufttryck.
    		•
    Årligen
  • Kontrollera hjullagren för endplay (spel).
    		•

    Kontrollera däckens lufttryck

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Kontrollera däckens lufttryck.
    		•

    Däcktrycksspecifikation: 0,34 bar

    Kontrollera lufttrycket i däcken (Figur 11). Tillsätt eller ta bort luft efter behov för att ställa in lufttrycket i däcken enligt däckets lufttrycksspecifikation.

    g001055

    Figur 11

    Kontrollera hjullagren för freeplay (spel)

    UnderhållsintervallUnderhållsförfarande
    Årligen
  • Kontrollera hjullagren för endplay (spel).
    		•

    1. Ta bort alla maskiner som eventuellt förvaras på släpet.

    2. Använd en domkraft för att höja släpet och placera pallbockar under släpet.

    3. Kontrollera varje hjul för överdrivet spelrum (dvs. att däcket och navet rör sig fritt).

      Om du upptäcker att hjulet har ett överdrivet stort utrymme ska du kontakta en auktoriserad Toro-återförsäljare.

    Kontrollera hjulmuttrarnas åtdragning

    UnderhållsintervallUnderhållsförfarande
    Efter de första 10 timmarna
  • Kontrollera hjulmuttrarnas åtdragning.
    		•

    Momentspecifikation: 108 Nm

    Kontrollera hjulmuttrarnas åtdragning varje gång du monterar hjulen och efter de första 10 körtimmarna.

    Dra åt hjulmuttrarna i mönstret enligt Figur 12 till det angivna vridmomentet.

    Varning

    Om hjulmuttrarna inte dras åt ordentligt kan hjulen lossna eller fungera felaktigt, vilket kan leda till personskador.

    Dra åt hjulmuttrarna till det angivna vridmomentet.

    g274650

    Figur 12
