Segurança

O reboque TransPro destina-se a ser utilizado apenas com máquinas Greensmaster^® com operador apeado. O reboque de produtos incompatíveis pode resultar em danos no reboque e/ou ferimentos no operador.
Utilize apenas um veículo com uma classificação de reboque adequada. O reboque TransPro 80 e um cortador de relvados pesam aproximadamente 238 kg. Certifique-se de que o veículo de reboque possui capacidade de travagem e manuseamento verificando as recomendações do fabricante do veículo.
Certifique-se de que o reboque está bem ligado ao veículo de reboque antes de carregar ou descarregar os cortadores para evitar um súbito movimento ou desprendimento acidental do garfo. O garfo do reboque deve estar paralelo ao solo quando está alinhado com o engate do veículo de reboque.
O atrelado adiciona peso de reboque extra ao veículo. Conduza o veículo com segurança.
- Não conduza a máquina em vias rápidas ou estradas públicas.
- Abrande sempre o veículo de reboque ao aproximar-se e ao fazer uma curva.
- Abrande sempre o veículo de reboque ao conduzir em áreas com que não está familiarizado ou em terreno irregular.
- Abrande sempre o veículo de reboque ao mudar a direção do percurso ou se preparar para parar.
- Abrande sempre o veículo de reboque ao virar ou conduzir em declives.
- Não faça curvas súbitas ou apertadas. Não faça alterações súbitas de direção numa inclinação, rampa, encosta, declive ou superfície semelhante.
- A velocidade máxima de reboque é de 24 km/h. Ajuste sempre a velocidade do veículo de reboque às condições de solo existente, por exemplo, superfícies molhadas escorregadias, areia e gravilha soltas e/ou condições de fraca visibilidade como com luz fraca ou muito forte, nevoeiro, névoa ou chuva.
- Tenha especial cuidado ao conduzir um veículo muito carregado a descer uma inclinação ou declive. Conduza o veículo para cima e para baixo a direito em declives, inclinações ou encostas sempre que possível. Não conduza transversalmente num declive, se for possível. Existe o risco de perder o controlo do veículo, o que pode causar ferimentos graves ou morte.
Antes de recuar, olhe para trás e certifique-se de que não estão pessoas ou objectos. Recue lentamente e observe atentamente o movimento do reboque.
Tenha muito cuidado e reduza a velocidade ao recuar o reboque e veículo de reboque.
Tome atenção ao tráfego quando utilizar a máquina perto de vias de circulação ou quando atravessá-las. Dê sempre a prioridade a peões e outros veículos.
Se o reboque começar a vibrar anormalmente, pare imediatamente o veículo de reboque. Desligue o motor do veículo de reboque. Repare todos os danos antes de começar o reboque.
Antes de fazer reparações ou ajustes ao reboque, faça o seguinte:
- Pare o veículo de reboque e aplique o travão de mão.
- Desligue o motor do - veículo de reboque e retire a chave.
Enquanto o reboque estiver desligado do veículo de reboque:
- Estacione o reboque numa superfície nivelada.
- Calce as rodas para evitar que o reboque se mova.
Mantenha todas as fixações bem apertadas. Substitua quaisquer peças removidas durante a assistência ou ajustes.

Autocolantes de segurança e de instruções

Os autocolantes de segurança e de instruções são facilmente visíveis e situam-se próximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos.

106-4669

Aviso – não transporte passageiros; não reboque em inclinações superiores a 15°; não ultrapasse 24 km/h; conduza a direito quando anda depressa; ajuste a velocidade de acordo com as condições do terreno.

133-8061

140-5280

Os pneus do reboque devem ser cheios com 0,35 bar.
Leia o Manual do utilizador.
Aperte as porcas das rodas do reboque com 108,5 N∙m.

140-5281

Aviso – não transporte passageiros no reboque.

Instalação

Montar o reboque

Peças necessárias para este passo:

Conjunto do garfo	1
Conjunto da estrutura	1
Passador de forquilha	1
Anilha (⅝ pol.)	2
Perno de gancho	2
Parafuso (⅜ x 3½ pol.)	4
Anilha (⅜ pol.)	8
Porca (⅜ pol.)	4
Cubo do eixo da roda	2
Roda	2

Instalação do conjunto do garfo na estrutura

Utilize 1 passador de forquilha, 2 anilhas (⅝ pol.) e 2 pernos de gancho para fixar o conjunto do garfo ao conjunto da estrutura (Figura 1).

Figura 1

Perno de gancho
Passador de forquilha
Anilha
Conjunto do garfo

Instalação dos cubos das rodas e do kit de rampa trilhada ou kit de rampa plana

Consulte Figura 2 para determinar que furos de montagem devem ser utilizados para se adequar à largura do seu cortador.

Important: Se a sua máquina Greensmaster tiver um rastelo instalado, será montado de forma diferente da acima; consulte a lista seguinte:
- Greensmaster 1000/2000 ou 2100 com rastelo: o lado esquerdo deve ser configurado para a posição n.º 3 e o lado direito deve ser configurado para n.º 1.
- Greensmaster 1800/eFlex 1800 com rastelo: o lado esquerdo deve ser configurado para a posição n.º 2 e o lado direito deve ser configurado para n.º 3.
Figura 2
1. Greensmaster 1026, e1026, 1600, 2600, 1000 com rastelo, e máquinas 2000 com rastelo
2. Greensmaster 1018, Flex 1018, 800, Flex 18, Flex 1800, 1820 e eFlex 1800, e máquinas 1820
3. Greensmaster 1021, e1021, Flex 1021, eFlex 1021, 1000, Flex 21, 2000, Flex 2100, 2120 e eFlex 2100, e máquinas 2120
Utilize 4 parafusos (⅜ x 3½ pol.), 4 porcas (⅜ pol.) e 8 anilhas (⅜ pol.) para fixar os cubos das rodas e o kit de rampa trilhada ou kit de rampa plana à estrutura (Figura 3).
Figura 3

Kit de rampa trilhada mostrado
1. Kit de rampa trilhada
2. Porca (⅜ pol.)
3. Anilha (⅜ pol.)
4. Cubo da roda
5. Parafuso (⅜ x 3½ pol.)

Instalação das rodas

Monte um conjunto de roda em cada cubo de eixo com 4 porcas das rodas (Figura 4).
Figura 4
1. Eixo do cubo da roda
2. Roda
Aperte as porcas das rodas como especificado em Verificação do aperto das porcas das rodas.
Retire ar dos pneus de acordo com a especificação listada em Verificar a pressão de ar dos pneus.

Funcionamento

Fixação do reboque ao veículo de reboque

Levante o manípulo do garfo (Figura 5).

Note: O levantamento do manípulo retrai a montagem da corrediça.
Figura 5
1. Manípulo do garfo
2. Pino do garfo
3. Conjunto da corrediça
Alinhe o pino do garfo com o engate do reboque (Figura 6).
Figura 6
1. Pino do garfo
2. Engate do veículo de reboque
Solte o manípulo do garfo (Figura 6) para prender o reboque ao engate do reboque.

Assegure-se que a montagem das corrediças está centrada abaixo do pino do garfo.

Carregamento do reboque

Preparação da carga do reboque

Calce as rodas do reboque.
Mantendo o controlo da plataforma do reboque e segurando no manípulo, pressione o conjunto do fecho e a pega de elevação (Figura 7). Baixe a plataforma do reboque para o chão.
Figura 7
1. Montagem do fecho
2. Manípulo
Retire os cestos de relva do cortador de relva.

Note: Pode guardar os cestos de relva no veículo de reboque.
Consulte as instruções apropriadas para um kit de rampa ou de carril equipado, como se segue:
- Kit de rampa: instale as rodas dos carris nos eixos hexagonais (Figura 8).

  Note: As ranhuras do clip da roda do carril estão viradas para o exterior para todas as máquinas Greensmaster.
  Figura 8
  1. Eixo hexagonal
  2. Clip
  3. Roda de carril
- Kit de roda: Instale as rodas de transporte nos eixos hexagonais; consulte a secção de instalação das rodas de transporte no Manual do utilizador da unidade de tração.

Carregar uma máquina no reboque

Abra as barras de retenção em ambos os lados do reboque (Figura 9).
Figura 9

Kit de rampa trilhada mostrado
1. Roda de carril
2. Barra de retenção – aberta
3. Trincos de montagem do rolo – abertos
Utilize a rampa plana ou os trilhos para conduzir cuidadosamente a máquina para o reboque até o rolo frontal encaixar entre o suporte do rolo e o trilho ou até as rodas de transporte estarem entre as guias das rodas.

Important: Quando carregar a máquina para o reboque pela primeira vez, abra os trincos de montagem dos rolos para que os rolos se possam mover. Feche os trincos e fixe o suporte dos rolos no devido lugar.Se carregar uma máquina com configurações diferentes (p. ex., uma máquina com um kit de transmissão para rastelo equipado), realize este passo para assegurar que a máquina está devidamente fixada no reboque.
Desligue a máquina e acione o travão de estacionamento.
Feche as barras de retenção em ambos os lados do reboque (Figura 10).

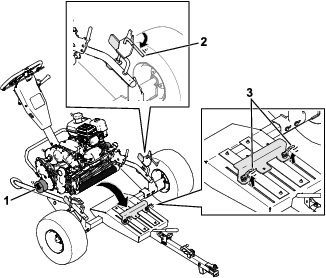

Figura 10

Kit de rampa trilhada mostrado
1. Barra de retenção – fechada
2. Trincos de montagem do rolo – fechados

Manutenção

Plano de manutenção recomendado

Intervalo de assistência	Procedimento de manutenção
Após as pimeiras 10 horas	Verificação do aperto das porcas das rodas.
Em todas as utilizações ou diariamente	Verifique a pressão de ar dos pneus.
Anualmente	Verificação se existe funcionamento livre dos rolamentos das rodas.

Verificar a pressão de ar dos pneus

Intervalo de assistência	Procedimento de manutenção
Em todas as utilizações ou diariamente	Verifique a pressão de ar dos pneus.

Especificações da pressão de ar dos pneus: 34 kPa (5 psi)

Verifique a pressão de ar dos pneus (Figura 11). Adicione ou retire ar como necessário para obter a pressão conforme a especificação.

Figura 11

Verificação se existe funcionamento livre dos rolamentos das rodas

Intervalo de assistência	Procedimento de manutenção
Anualmente	Verificação se existe funcionamento livre dos rolamentos das rodas.

Remova quaisquer máquinas que possam estar armazenadas no reboque.
Utilize um macaco para levantar o reboque e coloque os suportes do macaco debaixo do reboque.
Verifique cada roda quanto a uma folga excessiva (ou seja, movimento livre do conjunto pneu e cubo).

Se detetar um excesso de movimento livre, contacte o seu distribuidor autorizado Toro.

Verificação do aperto das porcas das rodas

Intervalo de assistência	Procedimento de manutenção
Após as pimeiras 10 horas	Verificação do aperto das porcas das rodas.

Especificação de aperto: 108 N⋅m

Verifique o aperto das porcas das rodas sempre que instala as rodas e depois das primeiras 10 horas de funcionamento.

Aperte as porcas das rodas num padrão cruzado como se mostra na Figura 12 no aperto especificado.

Aviso

Não efetuar a manutenção de torque adequada pode resultar em falha ou perda de rodas, o que pode causar ferimentos pessoais.

Aperte as porcas das rodas com o valor de aperto especificado.

Figura 12

Reboque à retaguarda TransPro™ 80

Model No. 04235-Serial No. and Up

Model No. 04236-Serial No. and Up

Model No. 04237-Serial No. and Up
