Sécurité

La remorque TransPro est uniquement prévue pour les Greensmaster ^® autotractées. Tracter des produits incompatibles peut endommager la remorque et/ou blesser l'utilisateur.
Utilisez toujours un véhicule ayant la capacité de remorquage correcte. La remorque TransPro 80 et une tondeuse pour greens pèsent approximativement 238 kg. Vérifiez que la capacité de freinage et de roulement du véhicule tracteur est adéquate en consultant les recommandations du constructeur du véhicule.
Vérifiez que la remorque est correctement accouplée au véhicule tracteur avant de charger ou décharger les tondeuses de greens afin d'éviter tout mouvement ou relevage inopiné du timon. Le timon de la remorque doit être parallèle au sol lorsqu'il est aligné sur l'attelage du véhicule tracteur.
La remorque augmente le poids de remorquage imposé au véhicule. Conduisez le véhicule avec prudence.
- Ne conduisez pas la machine sur la voie publique.
- Ralentissez toujours le véhicule tracteur à l'approche d'un virage et pendant que vous tournez.
- Ralentissez toujours le véhicule tracteur lorsque vous conduisez sur des terrains inconnus ou accidentés.
- Ralentissez toujours le véhicule tracteur avant de changer la direction de déplacement ou en préparation à l'arrêt.
- Ralentissez toujours le véhicule tracteur avant de prendre un virage et lorsque vous conduisez sur une pente.
- Ne changez pas soudainement de direction et ne prenez pas de virages serrés. Ne changez pas soudainement de direction sur un plan incliné, une rampe, un talus, une pente ou toute surface similaire.
- La vitesse de remorquage maximale est de 24 km/h. Adaptez toujours la vitesse du véhicule tracteur en fonction de l'état du sol (surfaces glissantes mouillées, sable meuble ou gravier) et/ou de la mauvaise visibilité (faible ou forte luminosité, brouillard, brume ou pluie).
- Faites preuve d'une extrême prudence si le véhicule transporte une très lourde charge sur un plan incliné ou une pente. Dans la mesure du possible, conduisez toujours le véhicule dans le sens de la pente. Dans la mesure du possible, ne conduisez pas le véhicule en dévers sur une pente. Le véhicule pourrait se retourner et causer des blessures graves ou mortelles.
Avant de faire marche arrière, vérifiez que la voie est complètement libre derrière vous. Reculez lentement en surveillant attentivement le mouvement de la remorque.
Procédez avec une extrême prudence et à vitesse réduite lorsque vous faites marche arrière avec la remorque et le véhicule tracteur.
Méfiez-vous de la circulation près des routes et lorsque vous les traversez. Les piétons et les autres véhicules ont toujours la priorité.
Si la remorque se met à vibrer de manière inhabituelle, arrêtez-immédiatement le véhicule tracteur. Coupez le moteur du véhicule tracteur. Réparez les dommages avant le remorquage.
Avant l'entretien ou les réglages de la remorque :
- Arrêtez le véhicule tracteur et serrez le frein de stationnement.
- Coupez le moteur du véhicule tracteur et enlevez la clé.
Lorsque la remorque est dételée du véhicule tracteur :
- Rangez la machine sur une surface plane et horizontale.
- Calez les roues pour empêcher la remorque de bouger.
Maintenez toutes les fixations bien serrées. Reposez les pièces déposées au cours de l'entretien ou des réglages.

Autocollants de sécurité et d'instruction

Des autocollants de sécurité et des instructions bien visibles par l'utilisateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

106-4669

Attention – ne transportez pas de passagers ; ne tractez pas la remorque sur des pentes de plus de 15° ; ne dépassez pas 24 km/h ; conduisez en ligne droite quand vous avancez à grande vitesse ; adaptez la vitesse en fonction de l'état du terrain.

133-8061

140-5280

Les pneus de la remorque doivent être gonflés à une pression de 0,35 bar.
Lisez le manuel de l'utilisateur.
Serrez les écrous de roues de la remorque à 108,5 N·m.

140-5281

Attention – ne transportez pas de passagers sur la remorque.

Montage

Assemblage de la remorque

Pièces nécessaires pour cette opération:

Timon	1
Cadre	1
Axe de chape	1
Rondelle (⅝")	2
Goupille fendue	2
Boulon (⅜" x 3½")	4
Rondelle (⅜")	8
Écrou (⅜")	4
Moyeu d'essieu	2
Roue	2

Montage du timon sur le cadre

Avec un axe de chape, 2 rondelles (⅝") et 2 goupilles fendues, fixez le timon sur le cadre (Figure 1).

Figure 1

Goupille fendue
Axe de chape
Rondelle
Timon

Montages des moyeux de roues et du kit rampe à rail ou du kit rampe plate

Reportez-vous à la Figure 2 pour déterminer quels trous de montage du cadre utiliser selon la largeur de votre tondeuse pour greens.

Important: Si votre Greensmaster est équipée d'un groomer, son montage sera différent de celui décrit ci-dessus ; voir la liste suivante :
- Greensmaster 1000/2000 ou 2100 avec groomer : le côté gauche doit être réglé à la position nº 3 et le côté droit à la position nº 1.
- Greensmaster 1800/eFlex 1800 avec groomer : le côté gauche doit être réglé à la position nº 2 et le côté droit à la position nº 3.
Figure 2
1. Greensmaster 1026, e1026, 1600, 2600, 1000 avec groomer et 2000 avec groomer
2. Greensmaster 1018, Flex 1018, 800, Flex 18, Flex 1800, 1820, et eFlex 1800 et 1820
3. Greensmaster 1021, e1021, Flex 1021, eFlex 1021, 1000, Flex 21, 2000, Flex 2100, 2120, et eFlex 2100 et 2120
Avec 4 boulons (⅜" x 3½"), 4 écrous (⅜") et 8 rondelles (⅜"), fixez les moyeux de roues et le kit rampe à rail ou le kit rampe plate sur le cadre (Figure 3).
Figure 3

Kit rampe à rail représenté
1. Kit rampe à rail
2. Écrou (⅜")
3. Rondelle (⅜")
4. Moyeu de roue
5. Boulon (⅜" x 3½")

Montage des roues

Montez une roue sur chaque moyeu d'essieu à l'aide de 4 écrous de roue (Figure 4).
Figure 4
1. Moyeu de roue d'essieu
2. Roue
Serrez les écrous de roues au couple spécifié dans la section Contrôle du couple de serrage des écrous de roues.
Dégonflez les pneus à la pression spécifiée dans la section Contrôle de la pression des pneus.

Utilisation

Attelage de la remorque au véhicule tracteur

Levez la poignée du timon (Figure 5).

Note: L'ensemble coulissant se rétracte quand vous levez la poignée.
Figure 5
1. Poignée du timon
2. Goupille du timon
3. Ensemble coulissant
Alignez la goupille du timon sur l'attelage du véhicule tracteur (Figure 6).
Figure 6
1. Goupille du timon
2. Attelage du véhicule tracteur
Relâchez la poignée du timon (Figure 6) pour fixer la remorque à l'attelage du véhicule tracteur.

Assurez-vous que l'ensemble coulissant est centré sous la goupille du timon.

Chargement de la remorque

Préparation au chargement de la remorque

Calez les roues de la remorque.
Tout en gardant le contrôle du plateau de la remorque et en tenant la poignée, appuyez sur le dispositif de verrouillage et la poignée de levage (Figure 7). Abaissez le plateau de la remorque au sol.
Figure 7
1. Dispositif de verrouillage
2. Guidon
Déposez les bacs à herbe de la tondeuse de greens.

Note: Vous pouvez ranger les bacs à herbe dans le véhicule tracteur.
Voir les instructions spéciales pour les kits rampes ou glissières ci-après :
- Kit glissières : montez les galets des glissières sur les arbres hexagonaux (Figure 8).

  Note: Les fentes d'enclenchement des galets des glissières sont face à l'extérieur sur toutes les Greensmaster autotractées.
  Figure 8
  1. Arbre hexagonal
  2. Clip
  3. Galet
- Kit roues : montez les roues de transport sur les arbres hexagonaux ; voir la section Installation des roues de transport dans le Manuel de l'utilisateur du groupe de déplacement.

Chargement de la machine sur la remorque

Ouvrez les tiges de maintien de chaque côté de la remorque (Figure 9).

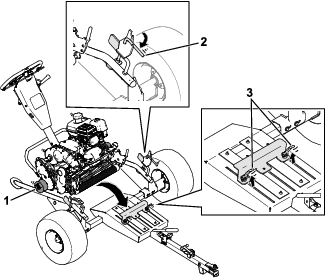

Figure 9

Kit rampe à rail représenté
1. Galet
2. Tige de maintien ouverte
3. Verrous de support de rouleau ouverts
Utilisez les rampes plates ou les rails pour conduire la machine lentement sur la remorque jusqu'à ce que le rouleau avant soit engagé dans le support de rouleau et les galets ou les roues de transport soient engagés dans les guides-roues.

Important: La première fois que vous chargez la machine sur la remorque, ouvrez les verrous du support de rouleau pour permettre au support de se déplacer Fermez les verrous pour bloquer le rouleau en place.Si vous chargez une machine de configuration différente (par ex. une machine équipée du kit entraînement de groomer), effectuez cette opération pour garantir la fixation correcte de la machine sur la remorque.
Coupez le moteur de la machine et serrez le frein de stationnement.
Fermez les tiges de maintien de chaque côté de la remorque (Figure 10).

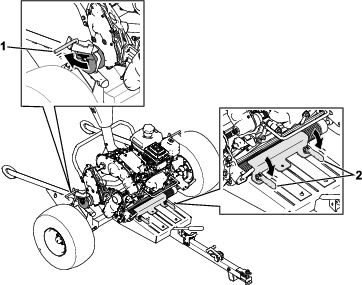

Figure 10

Kit rampe à rail représenté
1. Tige de maintien fermée
2. Verrous de support de rouleau fermés

Entretien

Programme d'entretien recommandé

Périodicité d'entretien	Procédure d'entretien
Après les 10 premières heures de fonctionnement	Contrôlez le couple de serrage des écrous de roues.
À chaque utilisation ou une fois par jour	Contrôlez la pression des pneus.
Une fois par an	Contrôlez le jeu axial des roulements de roues.

Contrôle de la pression des pneus

Périodicité d'entretien	Procédure d'entretien
À chaque utilisation ou une fois par jour	Contrôlez la pression des pneus.

Spécifications de gonflage des pneus : 0,34 bar

Contrôlez la pression des pneus (Figure 11). Ajoutez ou retirez de l'air jusqu'à ce que les pneus soient gonflés à la pression spécifiée.

Figure 11

Contrôle du jeu des roulements de roues

Périodicité d'entretien	Procédure d'entretien
Une fois par an	Contrôlez le jeu axial des roulements de roues.

Descendez les machines éventuellement chargées sur la remorque.
Soulevez la remorque au cric et placez des chandelles dessous.
Vérifiez chaque roue à la recherche d'un jeu excessif (jeu libre de l'ensemble roue et moyeu).

Si vous détectez un jeu excessif, contactez votre distributeur Toro agréé.

Contrôle du couple de serrage des écrous de roues

Périodicité d'entretien	Procédure d'entretien
Après les 10 premières heures de fonctionnement	Contrôlez le couple de serrage des écrous de roues.

Couple de serrage spécifié : 108 N·m

Vérifiez le couple de serrage des écrous de roues chaque fois que vous montez les roues et après les 10 premières heures d'utilisation.

Serrez les écrous des roues au couple spécifié, comme montré à la Figure 12.

Attention

Un mauvais couple de serrage peut entraîner la défaillance de la machine ou la perte d'une roue et provoquer des blessures graves.

Serrez les écrous des roues au couple spécifié.

Figure 12

Remorque TransPro™ 80

Model No. 04235-Serial No. and Up

Model No. 04236-Serial No. and Up

Model No. 04237-Serial No. and Up
