TransPro™ 80-slepetilhenger

Model No. 04235-Serial No. and Up

Model No. 04236-Serial No. and Up

Model No. 04237-Serial No. and Up

Sikkerhet

  • TransPro-tilhengeren er kun ment for bruk med Greensmaster®-skyvemaskiner. Sleping av uforenlige produkter kan føre til skade på tilhengeren og/eller føreren.

  • Bruk kun kjøretøy med riktig taueklassifikasjon. TransPro 80-tilhengeren og én gressklipper veier omtrent 238 kg. Sørg for at slepekjøretøyet har tilstrekkelig bremse- og håndteringskapasitet ved å kontrollere anbefalingene til kjøretøyets produsent.

  • Sørg for at tilhengeren er riktig koblet til tauekjøretøyet før du laster gressklipperne på eller av. Dette for å forhindre plutselig, utilsiktet koblingsarmbevegelse eller vipping oppover. Tilhengerkoblingsarmen skal være parallell med bakken når den er innrettet med tauekjøretøyskoblingen.

  • Tilhengeren påfører ekstra tauevekt til kjøretøyet. Kjør kjøretøyet på en trygg måte.

    • Ikke kjør maskinen på motorveier eller offentlige veier.

    • Tau alltid kjøretøyet sakte når du nærmer deg og utfører en sving.

    • Senk alltid hastigheten når du kjører tauekjøretøyet i ukjent eller ulendt terreng.

    • Senk alltid hastigheten på tauekjøretøyet når du endrer kjøreretningen eller skal stoppe.

    • Senk alltid hastigheten på tauekjøretøyet når du svinger eller kjører i skråninger.

    • Ikke foreta plutselige eller skarpe svinger. Ikke endre kjøreretningen plutselig i en oppoverbakke, på en rampe, stigning, skråning eller lignende.

    • Maksimal tauehastighet er 24 km/t. Du skal alltid justere tauekjøretøyets hastighet i henhold til eksisterende bakkeforhold som våte, glatte overflater, løs sand eller grus og/eller dårlige siktforhold som dårlig eller skarp belysning, tåke, damp eller regn.

    • Vær spesielt forsiktig når du kjører et tungt belastet kjøretøy ned en bakke eller helling. Kjør kjøretøyet opp og ned skråninger og stigninger når det er mulig. Ikke kjør på tvers av en skråning hvis du kan unngå det. Kjøretøyet kan tippe over, noe som kan føre til alvorlig personskade eller død.

  • Før du rygger må du se bak deg og sikre at det er fritt for personer og gjenstander. Rygg sakte, og følg nøye med på trailerens bevegelser.

  • Vær ekstremt forsiktig, og bruk lav hastighet når traileren og tauekjøretøyet skal rygge.

  • Se opp for trafikk når du krysser eller er i nærheten av veier. Gi alltid fotgjengere og andre kjøretøy forkjørsrett.

  • Hvis tilhengeren begynner å vibrere unormalt mye, må du stoppe tauekjøretøyet umiddelbart. Slå av tauekjøretøyets motor. Reparer alle skader før du tauer.

  • Før du utfører service eller justeringer på tilhengeren gjør du følgende:

    • Stans tauekjøretøyet og aktiver parkeringsbremsen.

    • Slå av tauekjøretøyets motor, og ta ut nøkkelen.

  • Mens tilhengeren er koblet fra tauekjøretøyet:

    • Oppbevar tilhengeren på en jevn flate.

    • Sett klosser foran hjulene for å forhindre at tilhengeren beveger seg.

  • Hold alle festene godt strammet. Sett på plass alle deler som ble fjernet under service eller når justeringer ble gjort.

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.
decal106-4669

106-4669

  1. Advarsel – ta ikke med passasjerer, ikke tau i skråninger brattere enn 15°, ikke overstig 24 km/t. Kjør i en rett linje når du kjører fort, juster hastigheten iht. kjøreforholdene.
decal133-8061

133-8061

decal140-5280

140-5280

  1. Tilhengerdekk skal være fylt til et trykk på 0,35 bar (5 psi).
  2. Les brukerhåndboken.
  3. Stram til tilhengerens hjulmuttere med et moment på 108,5 Nm.
decal140-5281

140-5281

  1. Advarsel – ta aldri med passasjerer på tilhengeren.

Montering

Montering av tilhengeren

Deler som er nødvendige for dette trinnet:

Koblingsarmenhet1
Rammeenhet1
Splittpinne1
Skive (⅝ tomme)2
Splint2
Bolt (⅜ x 3½ tommer)4
Skive (⅜ tomme)8
Mutter (⅜ tomme)4
Hjulakselnav2
Hjul2

Montere koblingsarmenheten på rammen

Bruk en splittpinne, 2 skiver (⅝ tomme) og 2 hårnålssplinter for å feste koblingsarmenheten til rammeenheten (Figur 1).

g577157

Figur 1

  1. Splint
  2. Splittpinne
  3. Skive
  4. Koblingsarmenhet

Montere hjulnavene og skinnerampesettet eller flat rampe-settet

  1. Se Figur 2 for å fastslå rammemonteringshullene som skal brukes for å passe til bredden av gressklipperen.

    Important: Hvis du har montert en trimsats på Greensmaster-maskinen, er monteringen annerledes enn angitt ovenfor. Se følgende liste:

    • Greensmaster 1000/2000 eller 2100 med trimsats: Venstre side skal være satt til posisjon nr. 3 og høyre side skal være satt til nr. 1.

    • Greensmaster 1800/eFlex 1800 med trimsats: Venstre side skal være satt til posisjon nr. 2 og høyre side skal være satt til nr. 3.

    g014662

    Figur 2

    1. Greensmaster 1026-, e1026-, 1600-, 2600-, 1000-maskiner med trimsats og 2000-maskiner med trimsats
    2. Greensmaster 1018-, Flex 1018-, 800-, Flex 18-, Flex 1800-, 1820- samt eFlex 1800- og 1820-maskiner
    3. Greensmaster 1021-, e1021-, Flex 1021-, eFlex 1021-, 1000-, Flex 21-, 2000-, Flex 2100-, 2120- samt eFlex 2100- og 2120-maskiner

  2. Bruk 4 bolter (⅜ x 3½ tommer), 4 muttere (⅜ tomme) og 8 skiver (⅜ tomme) for å feste hjulnavene og skinnerampesettet eller flat rampe-settet til rammen (Figur 3).

    g577158

    Figur 3

    Skinnerampesett vist

    1. Skinnerampesett
    2. Mutter (⅜ tomme)
    3. Skive (⅜ tomme)
    4. Hjulnav
    5. Bolt (⅜ x 3½ tommer)

Montere hjulene

  1. Fest en hjulenhet til hvert akselnav med fire hakemuttere (Figur 4).

    g014665

    Figur 4

    1. Hjulnavaksel
    2. Hjul

  2. Stram hakemutterne som spesifisert i Kontrollere at hjulenes hakemuttere er strammet til.

  3. Tøm dekkene til spesifikasjonen oppgitt i Kontrollere lufttrykket i dekkene.

Bruk

Feste tilhengeren til tauekjøretøyet

  1. Løft opp koblingsarmhåndtaket (Figur 5).

    Note: Når du løfter opp håndtaket, trekkes skyveenheten inn.

    g576617

    Figur 5

    1. Koblingsarmhåndtak
    2. Koblingsarmsplint
    3. Skyveenhet

  2. Juster koblingsarmsplinten med tauekjøretøyets kobling (Figur 6).

    g338301

    Figur 6

    1. Koblingsarmsplint
    2. Tauekjøretøyets kobling

  3. Slipp koblingsarmhåndtaket (Figur 6) for å feste tilhengeren til tauekjøretøyets kobling.

    Sørg for at skyveenheten er sentrert under koblingsarmsplinten.

Laste tilhengeren

Forberede lastingen på tilhengeren

  1. Sett kiler ved tilhengerhjulene.

  2. Hold kontroll over trailerplanet, hold i håndtaket og trykk ned både låseenheten og løftehåndtaket (Figur 7). Senk lasteplanet ned til bakken.

    g014670

    Figur 7

    1. Låseenhet
    2. Håndtak

  3. Fjern gresskurvene fra gressklipperen.

    Note: Du kan oppbevare gresskurvene i tauekjøretøyet.

  4. Se gjeldende instruksjon for en utstyrt rampe eller skinnesett som følger:

    • Skinnesett: Monter skinnehjulene på sekskantakslene (Figur 8).

      Note: Sporene på skinnehjulklipsen peker utover for alle Greensmaster-skyvemaskiner.

      g261683

      Figur 8

      1. Sekskantaksel
      2. Klips
      3. Skinnehjul

    • Hjulsett: Monter transporthjulene på sekskantakslene. Se avsnittet om montering av transporthjul i trekkenhetens brukerhåndbok.

Laste en maskin på tilhengeren

  1. Åpne retensjonsstengene på begge sider av tilhengeren (Figur 9).

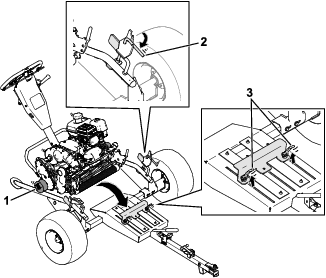

    g578327

    Figur 9

    Skinnerampesett vist

    1. Skinnehjul
    2. Retensjonsstang – åpen
    3. Valsefestelåser – åpne

  2. Bruk de flate rampene eller skinnene til å sakte kjøre maskinen opp på tilhengeren til den fremre valsen sitter inne i valsefestet og skinne- eller transporthjulene sitter i hjulførerne.

    Important: Når du laster en maskin på tilhengeren for første gang, må du åpne valsefestelåsene slik at valsefestet kan bevege seg. Lukk låsene for å sikre valsefestet på plass.Hvis du laster en maskin med andre konfigurasjoner (f.eks. en maskin med utstyrt trimsatssett), må du utføre dette trinnet for å sikre at maskinen er riktig festet på tilhengeren.

  3. Slå av maskinen og sett på parkeringsbremsen.

  4. Lukk retensjonsstengene på begge sider av tilhengeren (Figur 10).

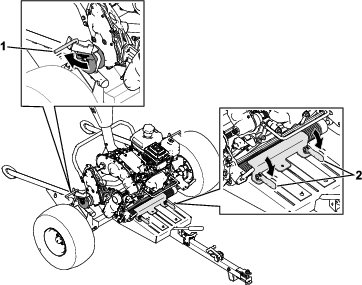

    g578439

    Figur 10

    Skinnerampesett vist

    1. Retensjonsstang – lukket
    2. Valsefestelåser – lukkede

Vedlikehold

Anbefalt vedlikeholdsplan

VedlikeholdsintervallVedlikeholdsprosedyre
Etter de 10 første timene
  • Kontroller at hjulenes hakemuttere er strammet til.
    		•
    For hver bruk eller daglig
  • Kontroller lufttrykket i dekkene.
    		•
    Årlig
  • Sjekk hjullagrene for endeklaring.
    		•

    Kontrollere lufttrykket i dekkene

    VedlikeholdsintervallVedlikeholdsprosedyre
    For hver bruk eller daglig
  • Kontroller lufttrykket i dekkene.
    		•

    Spesifikasjon for lufttrykk i dekk: 34 kPa (5 psi)

    Kontroller lufttrykket i dekkene (Figur 11). Legg til eller fjern luft som nødvendig for å stille inn lufttrykket i dekkene etter spesifikasjonen for dekktrykk.

    g001055

    Figur 11

    Sjekke hjullagrene for frigang

    VedlikeholdsintervallVedlikeholdsprosedyre
    Årlig
  • Sjekk hjullagrene for endeklaring.
    		•

    1. Fjern maskiner som er oppbevart på tilhengeren.

    2. Bruk en jekk for å heve tilhengeren og plasser jekkstøtter under tilhengeren.

    3. Sjekk hvert hjul for overdreven frigang (dvs. fri bevegelse mellom dekk og navenheten).

      Hvis du oppdager overdreven frigang, kontakter du din autoriserte Toro-forhandler.

    Kontrollere at hjulenes hakemuttere er strammet til

    VedlikeholdsintervallVedlikeholdsprosedyre
    Etter de 10 første timene
  • Kontroller at hjulenes hakemuttere er strammet til.
    		•

    Dreiemomentspesifikasjon: 108 Nm

    Kontroller tiltrekkingsmomentet til hjulenes hakemuttere hver gang du monterer nye hjul, og etter de ti første driftstimene.

    Stram hjulenes hakemuttere i mønsteret som vist i Figur 12, til det spesifiserte dreiemomentet.

    Advarsel

    Hvis hjulmutterne og -boltene ikke er strammet tilstrekkelig til, kan det hende at det oppstår en feil, eller at et hjul faller av. Dette kan føre til personskader.

    Stram hjulenes hakemuttere til det spesifiserte momentet.

    g274650

    Figur 12
