アクセサリコントロール キット

Groundsmaster® 3200 および 3300 シリーズトラクションユニット

Model No. 31994-Serial No. and Up

Note: モデル31900、31901、31902、および31907には、追加の電源ハーネスキット（部品番号140-1559）が必要です。 キャブ付きモデルは、電源ハーネスキットを使いません。

安全について

安全ラベルと指示ラベル

Graphic

危険な部分の近くには、見やすい位置に安全ラベルや指示ラベルを貼付しています。破損したりはがれたりした場合は新しいラベルを貼付してください。
decal140-1587

140-1587

  1. ホーン： 15 A
  2. ヘッドライト：10A
  3. ビーコン：10 A
  4. 作業用ライト：10 A
  5. ヒューズに関する情報はオペレーターズマニュアルを参照のこと。

取り付け

マシンの準備を行う

  1. 平らな場所に駐車する。

  2. ニュートラルにシフトする。

  3. アタッチメントはすべて取り外す。

  4. 駐車ブレーキを掛ける。

  5. エンジンを止め、キーを抜き取る。

  6. バッテリーの接続を外す; マシンのオペレーターズマニュアルを参照。

クリップ、スピードナット、ヒューズブロックを取り付ける

この作業に必要なパーツ

スイッチマウント1
クリップ（¼"）6
スピードナット2
ヒューズ取り付けプレート1
U タイプスピードナット4
ヒューズブロック1
ねじ（#10 x ¾"）2

  1. スイッチマウントに、クリップ（6本）とスピードナット（2個）を取り付ける（図 1）。

    g319851

    図 1

    1. クリップ
    2. スイッチマウント
    3. スピードナット

  2. ヒューズ取り付けプレートにU タイプスピードナットを取り付ける（図 2）。

    g304335

    図 2

    1. U タイプスピードナット
    2. ヒューズ取り付けプレート

  3. ヒューズ取り付けプレートに、ワイヤハーネスのヒューズブロックを取り付ける；ねじ（#10 x ¾"）2本で図 3のように取り付ける。

    g304300

    図 3

    1. ヒューズ取り付けプレート
    2. ヒューズブロックワイヤーハーネス上の
    3. ねじ（#10 x ¾"）

スイッチマウントを取り付ける

この作業に必要なパーツ

取り付けブラケット2
キャリッジボルト（¼" x 2"）4
ロックナット（¼"）2
六角ヘッドねじ（¼ x ¾"）2
フランジナット（¼"）2
フラッシャー1
リレー1
ワイヤハーネス1
ケーブルタイ2
ヒューズカバー1
つまみねじ2
プッシュ・ナット2
デカル1
ねじ（#10 x 3/8"）2
多機能スイッチ1
ホールプラグ3
ロッカースイッチ1
コントロールカバー1
六角ヘッドねじ（¼ x ¾"）6
スイッチクリップ2
プッシュリベット2

  1. ステアリングコラムに、スイッチマウントを仮止めする；キャリッジボルト（1/4 x 2"）4本、取り付けブラケット2個、ヒューズ取り付けプレート、ロックナット（1/4"）4個を使用して図 4のように取り付ける。

    g319856

    図 4

    1. ロックナット（¼"）
    2. ヒューズ取り付けプレート
    3. 取り付けブラケット
    4. ステアリングコラム
    5. スイッチマウント
    6. キャリッジボルト（¼ x 2"）

  2. スイッチマウントに、多機能スイッチを取り付ける。スイッチ取り付け穴の下からにスイッチクリップで固定する（図 5）。

    g319854

    図 5

    1. スイッチクリップ
    2. 多機能スイッチ

  3. スイッチマウントにロッカースイッチを取り付け、不要の穴をホールプラグでふさぐ（図 6）。

    g319855

    図 6

    1. ロッカースイッチ
    2. 打ち抜きプラグ

  4. ヒューズ取り付けプレートに、フラッシャーとリレーを取り付ける；ねじ（#10 x 3/8"）2本で図 7のように取り付ける。

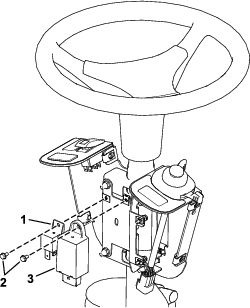

    g319853

    図 7

    1. リレー
    2. ねじ（#10 x 3/8"）
    3. フラッシャー

  5. フラッシャーをケーブルタイで固定する（図 8）。

  6. ロッカースイッチと多機能スイッチにハーネスを接続する（図 8）。

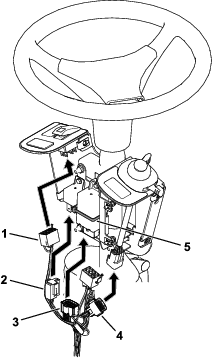

    g319850

    図 8

    1. ロッカースイッチのコネクタ
    2. リレー用コネクタ
    3. フラッシャー用コネクタ
    4. スイッチ用コネクタ
    5. ケーブルタイ

  7. リレーとフラッシャーにワイヤハーネスを接続する（図 8）。

  8. 北米地域で使用する場合には、弾丸形コネクタを図 9のように接続する。

    Note: マシンを北米以外で使う場合は、弾丸型コネクタを接続しないでください。この接続により、北米と北米以外の道路規制に必要な点滅レートが設定されます。

    g319849

    図 9

    1. 接続しない：北米以外で使用する場合
    2. 接続する：北米で使用する場合

  9. ヒューズカバーにデカルを 図 10 のように貼り付ける。

    g304374

    図 10

    1. 25 mm
    2. 6.35 mm
    3. デカル：ヒューズカバーの内側

  10. スイッチマウントにヒューズカバーを取り付ける；つまみねじ（２本）とプッシュナット（２個）を使用する（図 11）。

    Note: 必ずヒューズカバーの内側にプッシュナットを入れてください（図 11）。

    g304295

    図 11

    1. プッシュナット
    2. ヒューズカバー
    3. つまみねじ

  11. 各スイッチに手が届くようにコントロールアセンブリを調整する

  12. 各締め具を本締めする。

  13. 図 12図に示すように、プッシュリベット2個と六角頭ネジ（¼" x ¾"）6本を使って、コントロールカバーをスイッチマウントに取り付ける。

    g319852

    図 12

    1. プッシュリベット
    2. 六角頭ねじ
    3. コントロールカバー

ワイヤハーネスを配設する

  1. ステアリングコラムベースの周囲のボルトをゆるめる（図 13）。

  2. ベースを持ち上げ、図 13の位置に直径 22 mm の穴を開ける

    g304296

    図 13

    1. ステアリングコラムのベース
    2. 直径 22 mm の穴を開ける
    3. ボルト

  3. ベースに開けた穴にハーネスを通す。

  4. 制御ワイヤーハーネスコネクタ（P05）をマシンの右側に配策する（図 14）。

  5. ハーネスを接続する。

    1. キャブユニットの場合：

      TO POWER HARNESS (P05)とラベル付けされたコントロール用ワイヤハーネスコネクタを、POD CONTROL HARNESS (P04)とラベル付けされたキャブワイヤハーネスコネクタに接続する。図 15を参照してください。

    2. ROPユニットの場合：

      Note: 追加の電源ハーネスキット（部品番号140-1559）が取り付けられていることを確認してください。

      TO POWER HARNESS (P05)とラベル付けされたコントロール用ワイヤハーネスコネクタを、POD CONTROL HARNESS (P04)とラベル付けされた電源ワイヤハーネスコネクタに接続する。図 15を参照してください。

  6. オプションのホーンやライトのキットが取り付けられている場合には、それらにワイヤハーネスを接続する（図 14）。

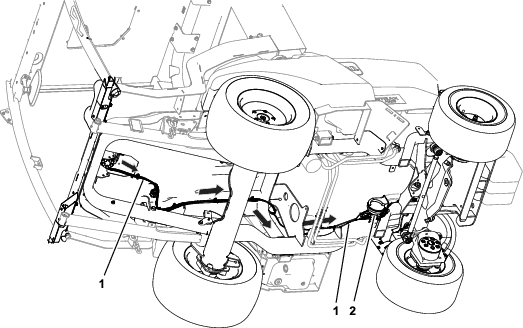

    g350514

    図 14

    1. ワイヤハーネス
    2. ホーンの接続箇所
    g304373

    図 15

    1. P05（コントロール用ワイヤハーネスのコネクタ）
    2. P04（ポッドコントロール用ハーネスコネクタ）

  7. バッテリーを接続する; マシンのオペレーターズマニュアルを参照。
