Kit de conector do carregador para a UE

1. Estacione a máquina numa superfície nivelada.

2. Certifique-se de que o travão de estacionamento se encontra engatado.

3. Desligue o motor e retire a chave da ignição.

4. Rode o interruptor de desligar a bateria para a posição OFF (desligar).

1. Remova os parafusos que prendem a cobertura do lado esquerdo da máquina (Figura 1) e remova a cobertura.



   Figura 1

   1. Parafusos
   2. Parafusos
   3. Cobertura

2. Remova as ferragens que prendem o conector do carregador e a placa do conector ao painel da estrutura (Figura 2).



   Figura 2

   1. Placa do conector
   2. Conector do carregador
   3. Parafuso
   4. Parafuso

3. Desligue o conector do carregador do conector da cablagem do carregador e retire o conector do carregador da máquina.

Peças necessárias para este passo:

1. Utilize 2 parafusos (5/16 pol.) e os parafusos, anilhas e porcas existentes do conector do carregador para prender o conector e a placa do conector ao painel da estrutura (Figura 3).



   Figura 3

   1. Porca
   2. Anilha de cabeça chata
   3. Anilha de bloqueio
   4. Placa do conector
   5. Conector do carregador
   6. Parafuso
   7. Parafusos (5/16 pol.)

2. Instale a cablagem dos conectores para o conector do carregador da seguinte forma:

   • Conector identificado com P02: Liga ao conector da cablagem da máquina identificado com P31 (CHARGER PORT INTERCONNECT).

   • Conector identificado com P03: Liga ao conector da entrada CA (AC) identificada com P02 (AC CHARGE PORT).

3. Utilize os parafusos removidos anteriormente para prender a cobertura no lado esquerdo da máquina (Figura 4).



   Figura 4

   1. Parafusos
   2. Parafusos
   3. Cobertura

1. Rode o interruptor de desligar a bateria para a posição ON (ligar).

2. Ligue a máquina ao software Toro DIAG; consulte o Manual do utilizador do Produto Comercial Toro DIAG.

3. Dentro do separador Controllers (controladores), selecione a opção T1:Primary.

4. Dentro do separador Configuration (configuração) no ecrã T1:Primary, selecione Charger Configuration (configuração do carregador).

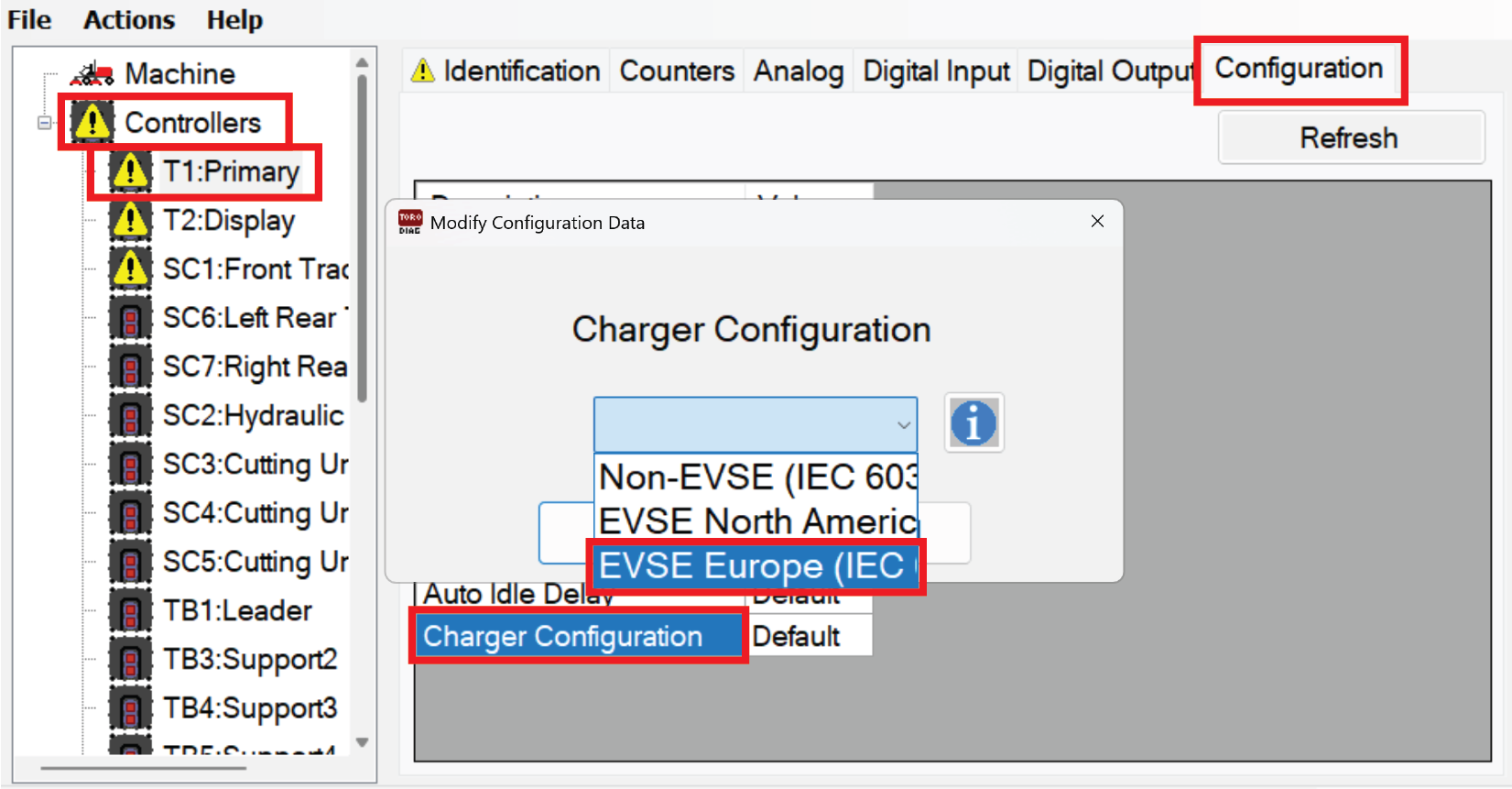

5. A janela Charger Configuration (configuração do carregador) surge no ecrã. Selecione a opção EVSE Europe (IEC 61851) (Figura 5).



   Figura 5

6. Rode o interruptor para a posição OFF (desligar) e feche o Toro DIAG.
