EU-laturin liitinsarja

1. Pysäköi kone tasaiselle alustalle.

2. Varmista, että seisontajarru on kytkettynä.

3. Sammuta kone ja irrota virta-avain.

4. Käännä akun eristyskytkin POIS-asentoon.

1. Irrota pultit ja ruuvit, joilla suojus on kiinnitetty koneen vasemmalle puolelle (Kuva 1), ja irrota suojus.



   Kuva 1

   1. Pultit
   2. Ruuvit
   3. Suojus

2. Irrota kiinnitystarvikkeet, joilla laturin liitin ja liitinlevy on kiinnitetty runkopaneeliin (Kuva 2).



   Kuva 2

   1. Liitinlevy
   2. Laturin liitin
   3. Pultti
   4. Ruuvi

3. Kytke laturin liitin irti laturin johdinsarjan liittimestä ja irrota laturin liitin koneesta.

Vaiheeseen tarvittavat osat:

1. Kiinnitä liitin ja liitinlevy runkopaneeliin kahdella ruuvilla (5/16 tuumaa) ja olemassa olevilla laturin liittimen ruuveilla, aluslaatoilla ja muttereilla (Kuva 3).



   Kuva 3

   1. Mutteri
   2. Litteä aluslaatta
   3. Varmistuslaatta
   4. Liitinlevy
   5. Laturin liitin
   6. Ruuvi
   7. Ruuvi (5/16 tuumaa)

2. Asenna laturin liittimen johdinsarjan liittimet seuraavasti:

   • Liitin, jossa on merkintä P02: Kytke koneen johdinsarjan liittimeen, jossa on merkintä P31 (LATURIN LIITäNNäN LIITOSKYTKENTä).

   • Liitin, jossa on merkintä P03: Kytke vaihtovirran tuloliittimeen, jossa on merkintä P02 (VAIHTOVIRRAN LATAUSLIITäNTä).

3. Kiinnitä suojus koneen vasemmalle puolelle aiemmin irrotetuilla ruuveilla ja pulteilla (Kuva 4).



   Kuva 4

   1. Pultit
   2. Ruuvit
   3. Suojus

1. Käännä akun eristyskytkin PääLLä-asentoon.

2. Kytke kone Toro DIAGiin. Lisätietoja on Toro DIAG ‑ohjelmiston käyttöoppaassa.

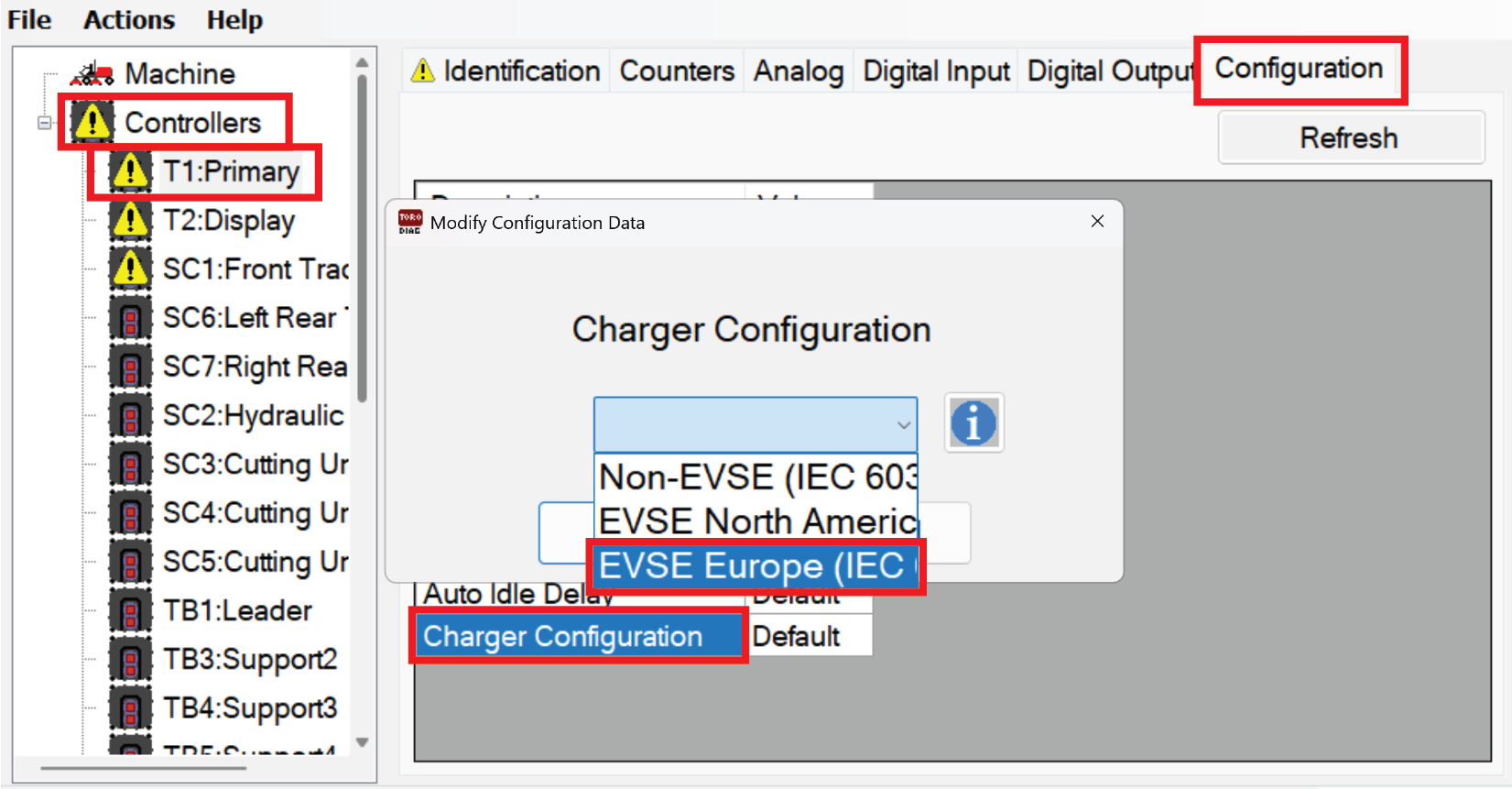

3. Valitse Controllers (Ohjaimet) -välilehdellä vaihtoehto T1:Primary (T1:Ensisijainen).

4. Valitse T1:Primary-näytössä Configuration (Määritys) -välilehti ja siinä Charger Configuration (Laturin määritys).

5. Charger Configuration (Laturin määritys) -ikkuna tulee näkyviin. Valitse vaihtoehto EVSE Europe (IEC 61851) (Kuva 5).



   Kuva 5

6. Käännä virta-avain PYSäYTYS-asentoon ja sulje Toro DIAG.
