Sæt med EU-opladerstik

1. Parker maskinen på en plan overflade.

2. Sørg for, at parkeringsbremsen er aktiveret.

3. Sluk maskinen, og tag nøglen ud.

4. Drej batteriets afbryderkontakt hen til positionen OFF (fra).

1. Fjern de bolte og skruer, der fastgør dækslet til venstre side af maskinen (Figur 1), og fjern dækslet.



   Figur 1

   1. Bolte
   2. Skruer
   3. Dæksel

2. Fjern de fastgørelsesanordninger, der fastgør opladerstikket og mellempladen til stelpanelet (Figur 2).



   Figur 2

   1. Mellemplade
   2. Opladerstik
   3. Bolt
   4. Skrue

3. Tag opladerstikket ud af opladerens ledningsnetstik, og fjern opladerstikket fra maskinen.

Dele, der skal bruges til dette trin:

1. Brug 2 skruer (5/16") og de eksisterende skruer, spændeskiver og møtrikker på opladerstikket til at fastgøre stikket og mellempladen til stelpanelet (Figur 3).



   Figur 3

   1. Møtrik
   2. Flad spændeskive
   3. Låseskive
   4. Mellemplade
   5. Opladerstik
   6. Skrue
   7. Skrue (5/16")

2. Monter opladerstikkets ledningsnetstik på følgende måde:

   • Stikket, der er mærket P02: Slut til maskinens ledningsnetstik, der er mærket P31 (OPLADERPORTENS SAMMENKOBLING).

   • Stikket, der er mærket P03: Slut til indløbsstikket til vekselstrøm, der er mærket P02 (VEKSELSTRøMSOPLADNINGSPORT).

3. Brug de skruer og bolte, du fjernede tidligere, til at fastgøre dækslet til venstre side af maskinen (Figur 4).



   Figur 4

   1. Bolte
   2. Skruer
   3. Dæksel

1. Drej batteriets afbryderkontakt til positionen ON (til).

2. Forbind maskinen til Toro DIAG. Se den kommercielle produktbrugervejledning til Toro DIAG.

3. På fanen Controllers (styreenheder) skal du vælge valgmuligheden T1:Primary.

4. På fanen Configuration (konfiguration) på skærmen T1:Primary skal du vælge Charger Configuration (opladerkonfiguration).

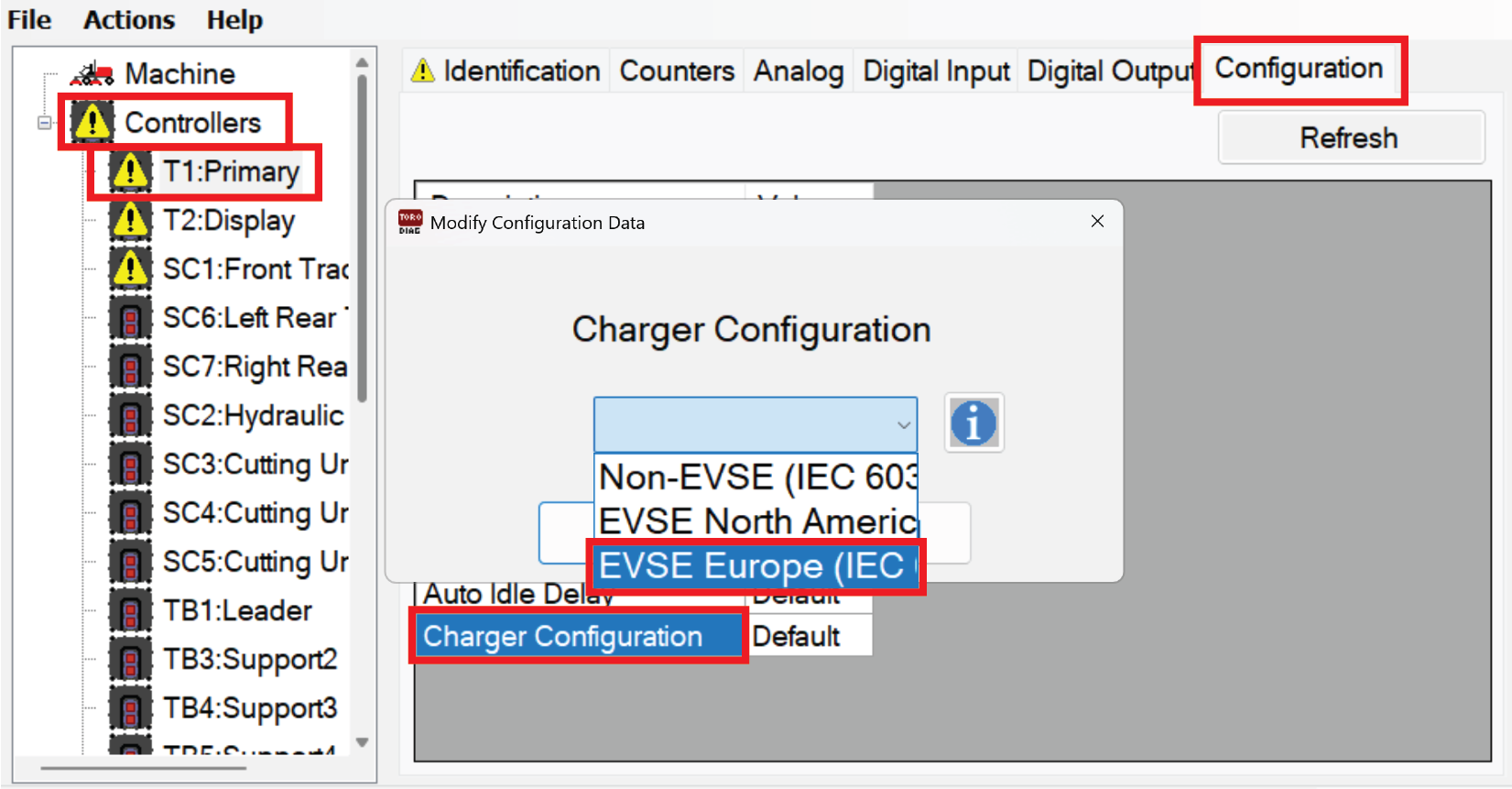

5. Vinduet Charger Configuration (opladerkonfiguration) vises. Vælg valgmuligheden EVSE Europe (IEC 61851) (Figur 5).



   Figur 5

6. Drej nøglekontakten til positionen OFF (fra), og luk Toro DIAG.
