EU-laderkoblingssett

1. Parker maskinen på en jevn flate.

2. Kontroller at parkeringsbremsen er aktivert.

3. Slå av maskinen og ta ut nøkkelen.

4. Vri batterifrakoblingsbryteren til AV-posisjonen.

1. Fjern boltene og skruene som fester dekselet til venstre side av maskinen (Figur 1), og fjern dekselet.



   Figur 1

   1. Bolter
   2. Skruer
   3. Deksel

2. Fjern monteringsdelene som fester laderkontakten og koblingsplaten til rammepanelet (Figur 2).



   Figur 2

   1. Koblingsplate
   2. Laderkontakt
   3. Bolt
   4. Skrue

3. Koble laderkontakten fra laderledningssatskontakten, og fjern laderkontakten fra maskinen.

Deler som er nødvendige for dette trinnet:

1. Bruk to skruer (5/16 tomme) og de eksisterende skruene, skivene og mutterne på laderkontakten til å feste kontakten og koblingsplaten til rammepanelet (Figur 3).



   Figur 3

   1. Mutter
   2. Flat skive
   3. Låseskive
   4. Koblingsplate
   5. Laderkontakt
   6. Skrue
   7. Skrue (5/16 tomme)

2. Monter ledningssatskontaktene for laderkontakten på følgende måte:

   • Kontakt merket P02: Koble til maskinledningssatskontakten merket P31 (CHARGER PORT INTERCONNECT).

   • Kontakt merket P03: Koble til AC-innløpskontakten merket P02 (AC CHARGE PORT).

3. Bruk skruene og boltene du fjernet tidligere, til å feste dekselet til venstre side av maskinen (Figur 4).



   Figur 4

   1. Bolter
   2. Skruer
   3. Deksel

1. Vri batterifrakoblingsbryteren til På-stillingen.

2. Koble Toro DIAG til maskinen. Se brukerhåndboken for Toros kommersielle DIAG-produkter.

3. I fanen Kontrollere velger du alternativet T1: Primær.

4. I fanen Konfigurasjon på T1: Primær-skjermen velger du Laderkonfigurasjon.

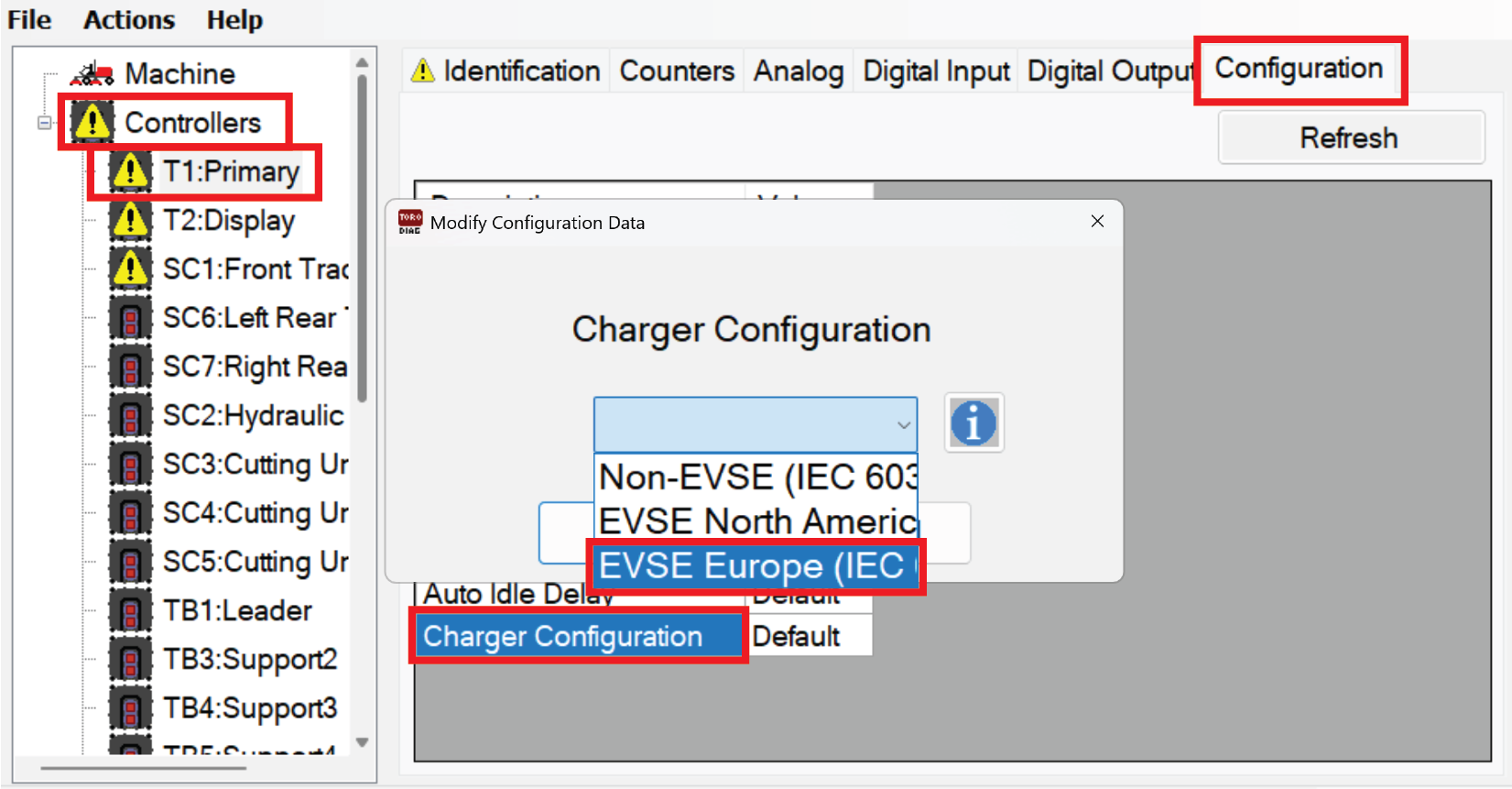

5. Vinduet for Laderkonfigurasjon vises. Velg alternativet EVSE Europe (IEC 61851) (Figur 5).



   Figur 5

6. Vri nøkkelbryteren til AV-stillingen og lukk Toro DIAG.
