Set met connector voor EU-oplader

Groundsmaster® e3200 of e3300 tractie-eenheid

Model No. 161-5101-Serial No. and Up

Installatie

De machine voorbereiden op de montage

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Zorg dat de parkeerrem in werking is gesteld.

  3. Schakel de machine uit en verwijder het contactsleuteltje.

  4. Draai de afkoppelschakelaar van de accu op UIT.

De bestaande laderconnector verwijderen

  1. Verwijder de bouten en schroeven waarmee de kap aan de linkerkant van de machine is bevestigd (Figuur 1) en verwijder de kap.

    g515696

    Figuur 1

    1. Bouten
    2. Schroeven
    3. Kap

  2. Verwijder het bevestigingsmateriaal waarmee de laderconnector en de connectorplaat aan het framepaneel is bevestigd (Figuur 2)

    g515709

    Figuur 2

    1. Connectorplaat
    2. Laderaansluiting
    3. Bout
    4. Schroef

  3. Koppel de laderconnector los van de connector van de kabelboom van de oplader en verwijder de laderconnector van de machine.

De laderconnector monteren

Benodigde onderdelen voor deze stap:

Laderaansluiting1
Connectorplaat1
Schroef (5/16")2

  1. Gebruik 2 schroeven (5/16") en de bestaande schroeven, ringen en moeren op de laderconnector om de connector en de connectorplaat aan het framepaneel te bevestigen (Figuur 3).

    g515516

    Figuur 3

    1. Moer
    2. Platte ring
    3. Borgring
    4. Connectorplaat
    5. Laderaansluiting
    6. Schroef
    7. Schroef (5/16")

  2. Monteer de kabelboomconnectoren voor de laderconnector als volgt:

    • Connector met aanduiding P02: Sluit aan op de connector van de machinekabelboom met aanduiding P31 (CHARGER PORT INTERCONNECT) (verbinding laadpoort).

    • Connector met aanduiding P03: Sluit aan op de connector voor AC-ingang met aanduiding P02 (AC CHARGE PORT) (AC laadpoort).

  3. Gebruik de eerder verwijderde schroeven en bouten om de kap aan de linkerkant van de machine te bevestigen (Figuur 4).

    g515696

    Figuur 4

    1. Bouten
    2. Schroeven
    3. Kap

De laderconfiguratie instellen in Toro DIAG

  1. Draai de afkoppelschakelaar van de accu op AAN.

  2. Sluit de machine aan op Toro DIAG; raadpleeg de Gebruikershandleiding voor Toro DIAG commerciële producten.

  3. In het tabblad Controllers (bedieningseenheden) kiest u de optie T1:Primary.

  4. In het tabblad Configuration op het scherm T1:Primary selecteert u Charger Configuration (laderconfiguratie).

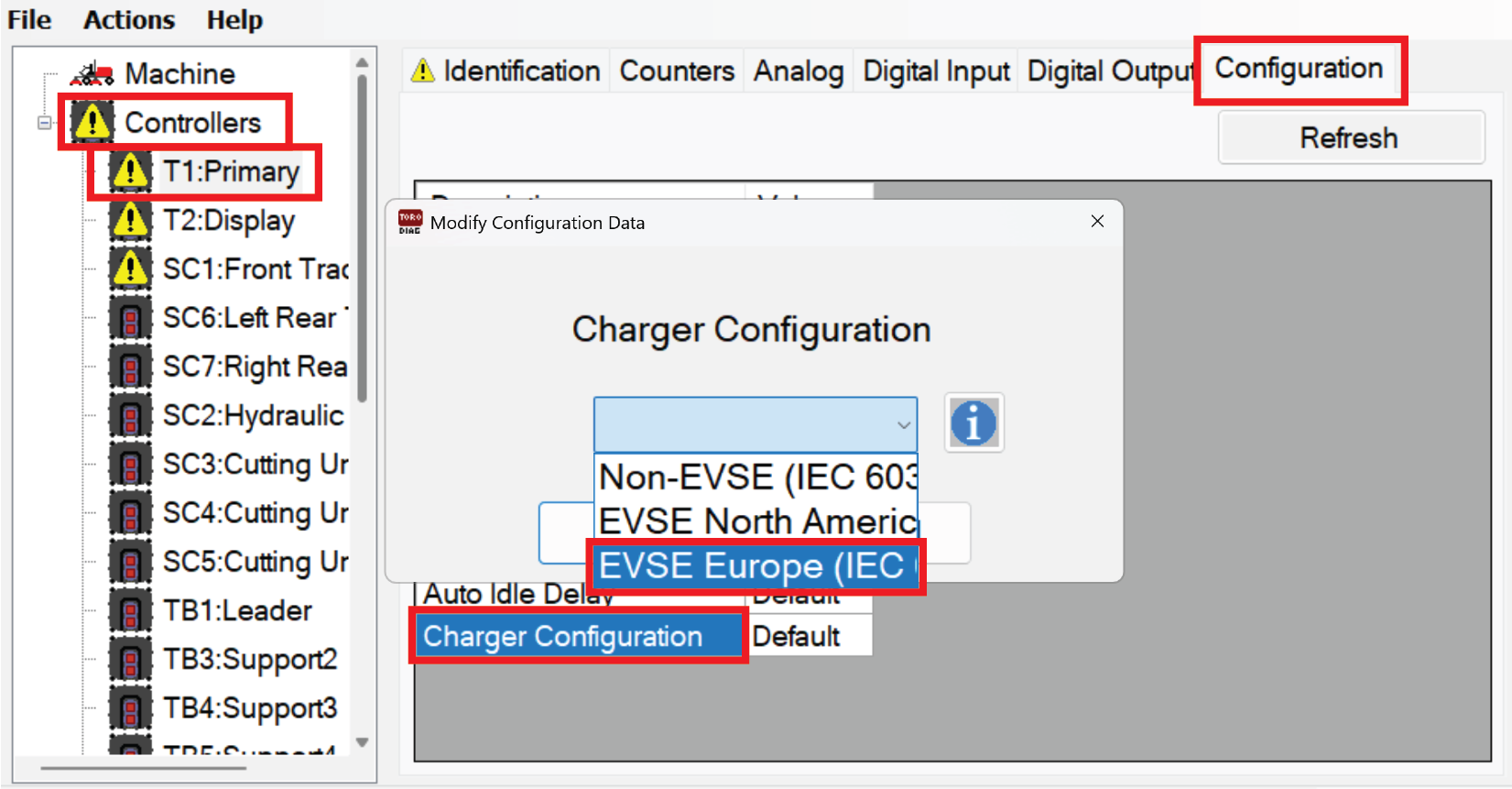

  5. Het venster Charger Configuration verschijnt. Selecteer de optie EVSE Europe (IEC 61851) (Figuur 5).

    g583699

    Figuur 5

  6. Draai het sleuteltje naar UIT en sluit Toro DIAG.
