Komplet za konektor punjača za EU

Vučna jedinica Groundsmaster® e3200 ili e3300

Model No. 161-5101-Serial No. and Up

Инсталирање

Priprema mašine

  1. Parkirajte mašinu na ravnoj površini.

  2. Pobrinite se da parkirna kočnica bude aktivirana.

  3. Isključite mašinu i uklonite ključ.

  4. Pomerite prekidač za odvajanje akumulatora u ISKLJUčEN položaj.

Uklanjanje postojećeg konektora punjača

  1. Uklonite zavrtnje i vijke koji pričvršćuju poklopac za levu stranu mašine (Слика 1) i skinite poklopac.

    g515696

    Слика 1

    1. Zavrtnji
    2. Zavrtnjevi
    3. Poklopac

  2. Uklonite opremu koja pričvršćuje konektor punjača i ploču sa konektorima za ploču rama (Слика 2).

    g515709

    Слика 2

    1. Ploča sa konektorima
    2. Konektor punjača
    3. Zavrtanj
    4. Vijak

  3. Odvojite konektor punjača od konektora snopa kablova punjača i skinite konektor punjača sa mašine.

Montiranje konektora punjača

Делови потребни за овај поступак:

Konektor punjača1
Ploča sa konektorima1
Vijak (5/16")2

  1. Pomoću 2 vijka (5/16") i postojećih vijaka, podloški i navrtki na konektoru punjača pričvrstite konektor punjača i ploču sa konektorima za ploču rama (Слика 3).

    g515516

    Слика 3

    1. Navrtka
    2. Ravna podloška
    3. Sigurnosna podloška
    4. Ploča sa konektorima
    5. Konektor punjača
    6. Vijak
    7. Vijak (5/16")

  2. Montirajte konektore snopa kablova za konektor punjača na sledeći način:

    • Konektor sa oznakom P02: Povežite sa konektorom snopa kablova mašine sa oznakom P31 (MEđUSOBNO POVEZIVANJE SA PRIKLJUčKOM PUNJAčA).

    • Konektor sa oznakom P03: Povežite sa ulaznim konektorom za AC sa oznakom P02 (AC PRIKLJUčAK ZA PUNJENJE).

  3. Pomoću ranije uklonjenih vijaka i zavrtanja pričvrstite poklopac za levu stranu mašine (Слика 4).

    g515696

    Слика 4

    1. Zavrtnji
    2. Zavrtnjevi
    3. Poklopac

Podešavanje konfiguracije punjača u softveru Toro DIAG

  1. Okrenite prekidač za isključivanje akumulatora u položaj UKLJUčENO“.

  2. Povežite mašinu sa softverom Toro DIAG; pogledajte Toro DIAG Komercijalni proizvod – Vodič za korisnika“.

  3. U okviru kartice Controllers“ (Kontroleri), izaberite opciju T1: Primarni“.

  4. U okviru kartice Configuration“ (Konfiguracija) na ekranu T1:Primary“ (T1: Primarni), izaberite opciju Charger Configuration“ (Konfiguracija punjača).

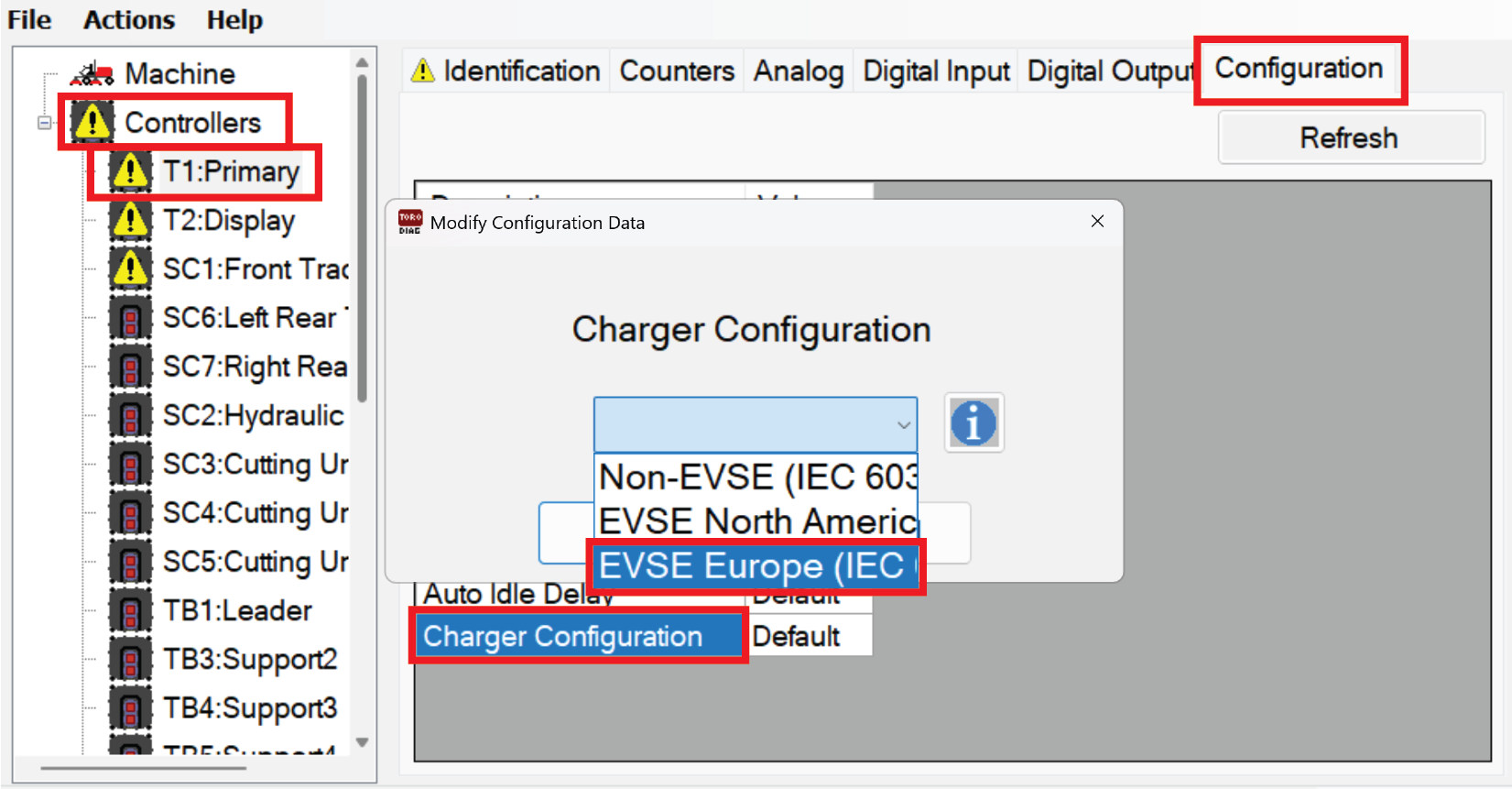

  5. Pojaviće se prozor Charger Configuration“ (Konfiguracija punjača). Izaberite opciju EVSE Europe (IEC 61851) (Слика 5).

    g583699

    Слика 5

  6. Okrenite ključ za paljenje u položaj ISKLJUčENO“ i zatvorite softver Toro DIAG.
