TimeCutter® MR4275T og MR5075T Núllsnúnings setsláttuvél

Model No. 74692-Serial No. 400000000 and Up

Model No. 74696-Serial No. 400000000 and Up

Inngangur

Þessi setsláttuvél með snúningshníf er ætluð til notkunar fyrir húseigendur í búsetuhverfi. Hún er fyrst og fremst hönnuð til að slá gras á vel hirtum grasflötum. Notkun þessarar vöru við annað en tilætlaða notkun getur skapað hættu fyrir stjórnanda og nærstadda.

Lesið þessar upplýsingar vandlega til að læra að stjórna og sinna réttu viðhaldi á vörunni og til að koma í veg fyrir meiðsl og skemmdir á vörunni. Eigandi ber ábyrgð á réttri og öruggri notkun vörunnar.

Á www.Toro.com er að finna kennsluefni tengt öryggi og notkun vörunnar, upplýsingar um aukabúnað, upplýsingar um söluaðila og vöruskráningu.

Þegar þörf er á þjónustu, varahlutum frá Toro eða frekari upplýsingum skal hafa samband við viðurkenndan þjónustu- og söluaðila eða þjónustuver Toro og hafa tegundar- og raðnúmer vörunnar við höndina. Mynd 1 sýnir hvar tegundar- og raðnúmerin eru á vörunni. Skrifið númerin í kassann hér á síðunni.

Important: Hægt er nálgast upplýsingar um ábyrgð, varahluti og aðrar vöruupplýsingar með því að skanna QR-kóðann á raðnúmersmerkingunni (ef hann er til staðar) með fartæki.

g297763

Mynd 1

Undir sætinu

  1. Staðsetning gerðar og raðnúmers

Skrifið gerð og raðnúmer vörunnar í rýmið hér að neðan:

Þessi handbók notar tvö orð til að auðkenna upplýsingar. Mikilvægt vekur athygli á sérstökum vélrænum upplýsingum og Athugið táknar mikilvægar, almennar upplýsingar sem vert er að lesa vandlega.

Öryggisviðvörunartáknið (Mynd 2) birtist bæði í þessari handbók og á vélinni til að gefa til kynna mikilvæg öryggisskilaboð sem þú verður að fylgja til að forðast slys. Þetta tákn birtist með orðinuDanger (Hætta), Warning (Viðvörun) eða Caution (Varúð).

  • Hætta gefur til kynna yfirvofandi hættulega stöðu sem, ef ekki er komið í veg fyrir hana, mun leiða til dauða eða alvarlegra meiðsla.

  • Viðvörun gefur til kynna hugsanlega hættulega stöðu sem, ef ekki er komið í veg fyrir, gæti leitt til dauða eða alvarlegra meiðsla.

  • Varúð gefur til kynna hugsanlega hættulega stöðu sem, ef ekki er forðað, getur leitt til minniháttar eða miðlungs meiðsla.

sa-black

Mynd 2

  1. Öryggistákn

Þessi vara uppfyllir allar viðeigandi evrópskar reglugerðir; frekari upplýsingar er að finna á aðskildu samræmisyfirlýsingarskjali vörunnar.

Brúttó eða nettó tog: Brúttó eða nettó tog þessarar vélar var metið á rannsóknarstofu af framleiðanda vélarinnar í samræmi við Félag bílaverkfræðinga (SAE) J1940 eða J2723. Raunverulegt tog vélarinnar í þessum flokki sláttuvéla er mun lægra þegar búið er að stilla hana í samræmi við öryggis-, útblásturs- og vinnslukröfur. Frekari upplýsingar er að finna í upplýsingum frá framleiðanda vélarinnar sem fylgja með sláttuvélinni.

Meðfylgjandi notendahandbók vélarinnar er ætluð til að veita upplýsingar um Umhverfisverndarstofnun Bandaríkjanna (EPA) og útblástursreglugerð Kaliforníu fyrir útblásturskerfi, viðhald þeirra og ábyrgð. Hægt er að panta varahluti hjá framleiðanda vélarinnar.

Öryggi

Almennt öryggi

Þessi vara getur valdið hættu á aflimun og skotið hlutum frá sér. Fylgið alltaf öryggisleiðbeiningum til að koma í veg fyrir meiðsl á fólki eða dauða.

  • Lesið og skiljið efni þessara notandahandbókar áður en vélin er gangsett.

  • Haldið nærstöddum og börnum í öruggri fjarlægð.

  • Aldrei leyfa börnum eða óþjálfuðum einstaklingum að vinna með eða þjónusta vinnuvélina. Leyfðu aðeins fólki sem er ábyrgt, þjálfað, þekkir leiðbeiningarnar og er líkamlega fært um að stjórna eða þjónusta vinnuvélina.

  • Ekki nota vinnuvélina nálægt brekkum, skurðum, bökkum, vatni eða öðrum hættum, eða í brekkum sem eru meiri en 15°.

  • Ekki setja hendur eða fætur nærri íhlutum á hreyfingu.

  • Ekki nota vinnuvélina án þess að allar hlífar, öryggisrofar og annar öryggisbúnaður séu á sínum stað og virki rétt.

  • Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans. Leyfið vinnuvélinni að kólna áður en hún er þjónustuð, stillt, fyllt á eldsneyti, þrifin eða geymd.

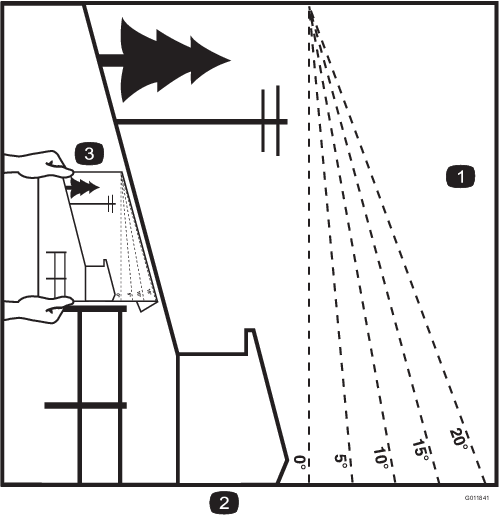

Hallamál

g011841

Mynd 3

Þessa síðu er hægt að afrita til persónulegra nota.

  1. Hámarkshalli fyrir vinnu á þessari sláttuvél er 15 gráður. Notið hallakortið til að greina halla brekku áður en vinna hefst. Ekki vinna á þessari sláttuvél í meira en 15 gráðu halla. Brjótið myndina eftir línunni sem samsvarar ráðlögðum halla.
  2. Stillið brúnina við lóðréttan flöt, tré, byggingu, girðingarstaur o.s.frv.
  3. Dæmi um hvernig á að bera hliðarhalla saman við brún á broti

Öryggis- og leiðbeiningarmerkingar

Graphic

Öryggismerkingar og leiðbeiningar sjást greinilega og eru hjá öllum svæðum þar sem möguleg hætta er til staðar. Skiptið um skemmdar eða týndar merkingar.
decalbatterysymbols

Tákn á rafgeymi

Sum eða öll þessara tákna eru á rafgeyminum.

  1. Sprengihætta
  2. Eldur, óvarinn logi eða reykingar bannaðar
  3. Hætta á brunasárum vegna ætandi vökva/efna
  4. Notið hlífðargleraugu.
  5. Lesið notandahandbókina.
  6. Haldið nærstöddum í öruggri fjarlægð frá rafgeyminum.
  7. Notið hlífðargleraugu; sprengifimar lofttegundir geta valdið blindu eða öðrum meiðslum.
  8. Rafgeymissýra getur valdið blindu eða alvarlegum brunasárum.
  9. Skolið augu tafarlaust með vatni og leitið læknishjálpar svo fljótt sem auðið er.
  10. Inniheldur blý; fargið ekki
decaloemmarkt

Merki framleiðanda

  1. Þetta merki gefur til kynna að hnífurinn sé auðkenndur sem varahlutur frá upprunalega framleiðanda vélarinnar.

Límmiði 99-3943 er aðeins fyrir gerðir með 127 cm sláttuborði.

decal99-3943

99-3943

  1. Leið reimar
  2. Vél

Límmiði 105-7015 er aðeins fyrir gerðir með 107 cm sláttuborði.

decal105-7015

105-7015

  1. Leið reimar

Límmiði 112-9840 er aðeins fyrir gerðir með 127 cm sláttuborði.

decal112-9840

112-9840

  1. Lesið notandahandbókina.
  2. Sláttuhæð
  3. Fjarlægið svisslykilinn og lesið leiðbeiningarnar áður en þjónusta eða viðhald er framkvæmt.
decal121-2989b

121-2989

  1. Staða hjáhlaupsstangar til að ýta vinnuvélinni
  2. Staða hjáhlaupsstangar til notkunar á vinnuvélinni
decal130-0731

130-0731

  1. Viðvörun — hætta á að hlutir kastist frá; haldið útkastsvarnarskildi á sínum stað.
  2. Hætta á skurði á hendi eða fæti; sláttuhnífur — haldið öruggri fjarlægð frá hlutum á hreyfingu.
decal132-0872

132-0872

  1. Hætta á að hlutir kastist frá – aldið nærstöddum í öruggri fjarlægð frá vinnuvélinni.
  2. Hætta á að hlutir kastist frá, útkastsvarnarskjöldur uppi — notið ekki vélina með opið sláttuborð; notið grassafnara eða útkastsvarnarskjöld.
  3. Hætta á aflimun á hendi eða fæti — haldið öruggri fjarlægð frá hlutum á hreyfingu.
  4. Hætta á að flækjast – haldið öruggri fjarlægð frá hlutum á hreyfingu; tryggið að hlífar séu á sínum stað.

Límmiði 138-6074 er mótaður í eldsneytisgeyminn.

decal138-2456

138-6074

  1. Lesið notandahandbókina.
  2. Leggið vinnuvélinni á jafnsléttu þegar eldsneytisgeymirinn er fylltur.
  3. Ekki yfirfylla eldsneytisgeyminn.
decal139-2388

139-2388

  1. Hægt
  2. Flutningur
  3. Hratt

Límmiði 139-2391 er fyrir gerðir án klukkustundamælis.

decal139-2391

139-2391

  1. Hratt
  2. Hægt
decal139-2394

139-2394

  1. Akstursstjórntæki
  2. Hratt
  3. Hægt
  4. Hlutlaus gír
  5. Afturábak
  6. Stöðuhemill
decal139-2395

139-2395

  1. Stöðuhemill
  2. Hratt
  3. Hægt
  4. Hlutlaus gír
  5. Afturábak
  6. Akstursstjórntæki
decal139-2397

139-2397

decal140-2748

140-2748

decal142-5864

142-5864

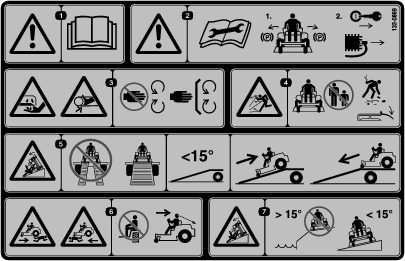

decal132-0869

132-0869

Note: Vinnuvélin uppfyllir staðlaða stöðugleikaprófun, bæði til hliðanna og á langveginn, við hámarkshalla sem gefin er upp á merkingunni. Lesið leiðbeiningarnar fyrir notkun vinnuvélarinnar í brekkum í notandahandbókinni sem og upplýsingar um skilyrðin sem hægt er að nota sláttuvélina við til að ákvarða hvort hægt er að nota hana við viðkomandi skilyrði á viðkomandi degi og á viðkomandi vinnusvæði. Breytingar á undirlagi geta leitt til breytinga á notkun vinnuvélarinnar í halla.

  1. Viðvörun – lesið notandahandbókina.
  2. Viðvörun – lesið notandahandbókina áður en viðhald er framkvæmt; setjið á stöðuhemlinn, takið lykilinn úr og aftengið kertið.
  3. Hætta á skurði eða aflimun á hendi vegna sláttuhnífs; hætta á að hönd flækist í reim — haldið ykkur frá hreyfanlegum hlutum; hafið allar hlífar og varnarhlífar á sínum stað.
  4. Hætta á að hlutir kastist frá — haldið nærstöddum í burtu; fjarlægið lauslegt rusl áður en vélin er notuð; hafið útkastsvarnarskjöldinn á sínum stað.
  5. Hætta á að vélin velti — notið ekki tvo rampa þegar vinnuvélinni er ekið upp á kerru; notið einn ramp sem er nægilega breiður fyrir vinnuvélina; notið ramp með minni halla en 15°; bakkið upp rampinn þegar vinnuvélinni er ekið upp og keyrið fram af rampinum þegar vinnuvélinni er ekið niður.
  6. Hætta á að keyra yfir fólk — flytjið ekki farþega; lítið aftur fyrir ykkur þegar slegið er í bakkgír.
  7. Hætta á veltu — notið ekki vélina nálægt bröttum brúnum eða á halla meiri en 15°; notið vinnuvélina aðeins þvert á brekkur sem eru minni en 15°.

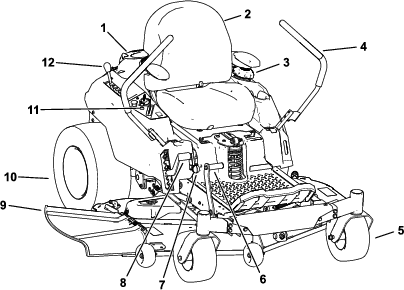

Yfirlit yfir vöru

g367815

Mynd 4

  1. Vél
  2. Ökumannssæti
  3. Eldsneytislok
  4. Akstursstjórnstangir
  5. Fremra snúningshjól
  6. Fótstig til að lyfta sláttuborði (aðeins á ákveðnum gerðum)
  7. Smart Speed™ stöng
  8. Hæðarstillistöng sláttuborðs
  9. Útkastsvarnarskjöldur
  10. Drifhjól að aftan
  11. Stjórnborð
  12. MyRide™ stillistöng

Lærið á stjórntækin áður en vélin er gangsett og unnið er á sláttuvélinni.

Stjórnborð

g293303

Mynd 5

  1. Inngjöf
  2. Innsogsstýring
  3. Rofi fyrir sláttuhníf (afltak)
  4. Sviss

Sviss

Svissinn, sem er notaður til að ræsa og stöðva vélina, hefur 3 stöður: SLöKKT, KEYRSLA og RæSING (Mynd 5).

Inngjöf

Inngjöfin stjórnar snúningshraða vélarinnar og hún er með samfellda stillingu frá HæGUM til HRAðS snúnings (Mynd 5).

Innsogsstýring

Notið innsogsstýringuna til að ræsa kalda vél (Mynd 5).

Rofi fyrir sláttuhníf (afltak)

Rofi fyrir sláttuhníf, táknaður með afltakstákni (PTO), tengir og aftengir afl til sláttuhnífanna (Mynd 5).

Akstursstjórnstangir

Notið akstursstjórnstangirnar til að aka vinnuvélinni áfram, afturábak og til að beygja í báðar áttir (Mynd 4).

Stöðuhemilstilling

Færið akstursstjórnstangirnar út frá miðju í STöðUGíR stillingu þegar farið er af vinnuvélinni til að virkja rafhemilinn (Mynd 24). Setjið akstursstjórnstangirnar alltaf í STöðUGíR stillingu þegar vinnuvélin er stöðvuð eða skilin eftir án eftirlits.

MyRide® stillistöng

Notið MyRide® stillistöngina til að stilla fjöðrun sætisins (Mynd 4).

Smart Speed

Smart Speed™ stýrikerfisstöngin, sem er staðsett neðan við stjórnsvæði ökumanns, gerir þér kleift að aka vélinni á 3 hraðasviðum — snyrtingu, drátt og slátt (Mynd 27).

Eldsneytisgluggi

Hægt er að nota eldsneytisgluggann, sem er staðsettur vinstra megin á vinnuvélinni, til að staðfesta hvort eldsneyti sé í geyminum (Mynd 6).

g292100

Mynd 6

  1. Eldsneytisgluggi

Hæðarstillistöng sláttuborðs

Notið hæðarstillistöng sláttuborðs til að lækka og hækka sláttuborðið úr sitjandi stöðu. Þegar stönginni er lyft upp (í átt að ykkur) hækkar sláttuborðið frá jörðu, og þegar henni er ýtt niður (frá ykkur) lækkar sláttuborðið í átt að jörðu. Stillið sláttuhæð aðeins þegar vinnuvélin er kyrr (Mynd 28).

Fótstigslyftikerfi sláttuborðs

Aðeins á ákveðnum gerðum

Fótstigslyftikerfið gerir kleift að lækka og hækka sláttuborðið úr sitjandi stöðu. Nota má fótstigið til að lyfta sláttuborðinu tímabundið til að forðast hindranir eða til að auðvelda stillingu sláttuhæðar (Mynd 4).

Tæknilýsingar og hönnun geta breyst án fyrirvara.

 107 cm sláttuborð127 cm sláttuborð
Sláttubreidd107 cm127 cm
Breidd með útkastsvarnarskjöld niðri135 cm155 cm
Breidd með útkastsvarnarskjöld uppi123 cm130 cm
Lengd185 cm186 cm
Hæð112 cm109 cm
Þyngd332 kg353 kg

Tengitæki/aukabúnaður

Úrval tengitækja og aukabúnaðar sem Toro samþykkir er í boði fyrir vinnuvélina til að auka við afkastagetu hennar. Hafið samband við viðurkenndan þjónustu- og söluaðila eða dreifingaraðila Toro eða farið á www.Toro.com þar sem finna má lista yfir öll samþykkt tengitæki og aukabúnað.

Notið eingöngu varahluti og aukabúnað frá Toro til að tryggja hámarksafköst og áframhaldandi öryggisvottun vinnuvélarinnar. Varahlutir og aukabúnaður frá öðrum framleiðendum geta reynst hættulegir og notkun þeirra kann að fella ábyrgðina úr gildi.

Notkun

Note: Ákvarðið vinstri og hægri hlið vinnuvélarinnar út frá hefðbundinni vinnustöðu.

Fyrir notkun

Öryggi fyrir notkun

Almennt öryggi

  • Aldrei leyfa börnum eða óþjálfuðum einstaklingum að vinna með eða þjónusta vinnuvélina. Gildandi reglur á hverjum stað kunna að setja takmörk við aldur stjórnanda. Eigandinn ber ábyrgð á að þjálfa stjórnendur og vélvirkja.

  • Skoðið svæðið þar sem vinnuvélin verður notuð og fjarlægið alla hluti sem gætu truflað notkun hennar eða sem vélin gæti kastað frá sér.

  • Lærið örugga notkun búnaðarins, stjórntækjanna og öryggismerkinganna.

  • Gætið þess að viðverustýringar ökumanns, öryggisrofar og hlífar séu fest og virki rétt. Ekki nota vinnuvélina ef þessir hlutir virka ekki rétt.

  • Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans. Leyfið vinnuvélinni að kólna áður en hún er þjónustuð, stillt, fyllt á eldsneyti, þrifin eða geymd.

  • Fyrir slátt skal skoða vinnuvélina til að tryggja að sláttubúnaðurinn virki rétt.

  • Greinið undirlagið með hliðsjón af vali á viðeigandi búnaði og tengitækjum eða aukabúnaði sem þörf er á til að nota vinnuvélina á réttan og öruggan máta.

  • Klæðist viðeigandi klæðnaði, þar á meðal hlífðargleraugum, síðbuxum, sterkum skófatnaði með skrikvörn og heyrnarhlífum. Takið sítt hár í tagl og ekki klæðast víðum fatnaði eða hangandi skartgripum.

  • Flytjið ekki farþega á vinnuvélinni.

  • Haldið nærstöddum og gæludýrum í burtu frá vinnuvélinni meðan hún er í notkun. Slökkvið á vinnuvélinni og tengitækjum ef einhver kemur inn á svæðið.

  • Notið ekki vinnuvélina nema allar hlífar og öryggisbúnaður, svo sem útkastsvarnarskjöldur og allur grassafnarinn, séu á sínum stað og virki rétt. Skiptið um slitna eða skemmda hluti þegar þörf krefur.

Öryggi í kringum eldsneyti

  • Eldsneyti er mjög eldfimt og afar sprengifimt. Eldur eða sprenging af völdum eldsneytis getur valdið bruna á ykkur og öðrum og skemmt eignir.

    • Til að koma í veg fyrir að stöðurafhleðsla kveiki í eldsneytinu skal taka vinnuvélina af vörubíl eða kerru og fylla á hana á jörðu niðri, fjarri öllum ökutækjum. Ef það er ekki mögulegt skal setja færanlegt eldsneytisílát á jörðina, fjarri öllum ökutækjum, og fylla það; fyllið síðan á vinnuvélina úr ílátinu frekar en úr eldsneytisdælu.

    • Fyllið eldsneytisgeyminn utandyra á sléttu yfirborði, á opnu svæði og þegar vélin er köld. Þurrkið upp allan eldsneytisleka.

    • Meðhöndlið ekki eldsneyti þegar reykt er eða nálægt opnum eldi eða neistum.

    • Fjarlægið ekki geymislokið og bætið ekki eldsneyti á geyminn meðan vélin er í gangi eða heit.

    • Ef eldsneyti hellist niður skal ekki reyna að ræsa vélina. Forðist að mynda neistagjafa þar til eldsneytisgufur hafa dreifst.

    • Geymið eldsneyti í viðurkenndu íláti og haldið því þar sem börn ná ekki til.

  • Eldsneyti er skaðlegt eða banvænt ef það er gleypt. Langvarandi útsetning fyrir gufum getur valdið alvarlegum meiðslum og veikindum.

    • Forðist að anda að ykkur gufum í lengri tíma.

    • Haldið höndum og andliti frá stút og opi eldsneytisgeymis.

    • Haldið eldsneyti frá augum og húð.

  • Geymið ekki vinnuvélina eða eldsneytisílát nærri óvörðum loga, neistaflugi eða kveikiloga, á borð við vatnshitara eða önnur heimilistæki.

  • Notið sláttuvélina eingöngu með útblásturskerfið í heild sinni uppsett og í góðu ásigkomulagi.

  • Haldið eldsneytisdælustútnum upp við brún ops eldsneytisgeymisins eða ílátsins þar til áfyllingu er lokið. Ekki nota sérstakan búnað til að opna og loka fyrir stútinn.

  • Ef eldsneyti fer á fatnað ykkar, skiptið um föt tafarlaust.

  • Ekki yfirfylla eldsneytisgeyminn. Setjið eldsneytislokið aftur á og herðið tryggilega.

  • Hreinsið gras og rusl úr sláttubúnaði, hljóðkút, drifum, grassafnara og vélarrými til að draga úr eldhættu. Hreinsið upp olíu- eða eldsneytisleka.

Áfylling eldsneytis

Ráðlagt eldsneyti

TegundBlýlaust bensín
Lágmarks oktantala87 (Bandaríkin) eða 91 (RON; utan Bandaríkjanna)
EtanólEkki meira en 10% eftir rúmmáli
MetanólEkkert
MTBE (metýl-tertíer-bútýleter)Minna en 15% eftir rúmmáli
OlíaEkki bæta við eldsneytið

Notið eingöngu hreint og ferskt eldsneyti (ekki eldra en 30 daga) frá traustum aðila.

Notkun stöðugleikabætis/eldsneytisbætis

Notið eldsneytisstöðugleikabæti/eldsneytisbæti í vinnuvélinni til að halda eldsneyti fersku lengur þegar það er notað samkvæmt leiðbeiningum framleiðanda.

Important: Ekki nota eldsneytisaukefni sem innihalda metanól eða etanól.

Bætið réttu magni af eldsneytisstöðugleikabæti/eldsneytisbæti við ferskt eldsneyti samkvæmt leiðbeiningum framleiðanda.

Áfylling á eldsneytisgeymi

  1. Leggið vinnuvélinni á jafnsléttu.

  2. Færið akstursstýringarnar út í STöðUGíR stillingu.

  3. Drepið á vélinni og takið lykilinn úr.

  4. Hreinsið svæðið í kringum eldsneytislokið.

  5. Fyllið eldsneytisgeyminn upp að neðri brún áfyllingaropsins (Mynd 7). Stútfyllið aldrei eldsneytisgeyminn.

    g293796

    Mynd 7

Daglegt viðhald

Fara skal í gegnum ferli fyrir hverja notkun/daglegt ferli sem lýst er í áður en unnið er á vinnuvélinni í upphafi hvers dags.

Tilkeyrsla nýrrar sláttuvélar

Dálítill tími líður þar nýjar vélar ná fullu afli. Meiri núningur myndast frá nýjum sláttubúnaðarpöllum og drifkerfum og það veldur viðbótarálagi á vélina. Gera skal ráð fyrir 40 til 50 vinnustundum í tilkeyrslu nýrra sláttuvéla þar til þær ná hámarksafli og -afköstum.

Notkun öryggissamlæsingarkerfisins

Viðvörun

Ef rofar öryggissamlæsingarinnar eru aftengdir eða skemmdir kann vinnuvélin að fara óvænt af stað og það veldur hættu á meiðslum á fólki.

  • Ekki fikta í samlæsingarrofunum.

  • Kannið virkni samlæsingarrofanna daglega og skiptið um skemmda rofa áður en unnið er á vinnuvélinni.

Virkni öryggissamlæsingarkerfisins

Öryggissamlæsingarkerfið er hannað til að koma í veg fyrir að vélin fari í gang nema þegar:

  • Stjórnrofi hnífa (aflúttak) er í slökktri stöðu.

  • Akstursstjórnstangir er í STöðUGíR stöðu.

Öryggislæsingarkerfið er einnig hannað til að stöðva vélina ef stjórnstangirnar eru ekki í STöðUGíR stöðu og ökumaður rís úr sætinu.

Öryggissamlæsingarkerfið prófað

Tíðni viðhaldsþjónustuViðhaldsferli
Fyrir hverja notkun eða daglega
  • Athugið öryggissamlæsingarkerfið.
    		•

    Prófið öryggissamlæsingarkerfið fyrir hverja notkun á vinnuvélinni. Ef öryggiskerfið virkar ekki eins og lýst er hér að neðan skal tafarlaust fá viðurkenndan þjónustu- og söluaðila til að gera við það.

    1. Setjist í sætið, færið akstursstjórnstangir í STöðUGíR stöðu og setjið sláttuhnífsrofann í KVEIKTA stöðu. Reynið að gangsetja vélina; hún á ekki að fara í gang.

    2. Setjist í sætið og setjið sláttuhnífsrofann í SLöKKTA stöðu. Færið aðra hvora akstursstjórnstöng í miðju, ólæsta stöðu. Reynið að gangsetja vélina; hún á ekki að fara í gang. Endurtakið með hinni akstursstjórnstönginni.

    3. Setjist í sætið, setjið sláttuhnífsrofann í SLöKKTA stöðu og læsið akstursstjórnstöngum í STöðUGíR stöðu. Gangsetjið vélina. Meðan vélin er í gangi, tengið sláttuhnífsrofann og rísið lítillega úr sætinu; vélin ætti að stöðvast.

    4. Setjist í sætið, setjið sláttuhnífsrofann í SLöKKTA stöðu og læsið akstursstjórnstöngum í STöðUGíR stöðu. Gangsetjið vélina. Meðan vélin er í gangi, færið akstursstjórnstangir í miðju, ólæsta stöðu og rísið lítillega úr sætinu; vélin ætti að stöðvast.

    Sætið stillt

    Sætið er hægt að færa fram og aftur. Stillið sætið þannig að þið hafið sem besta stjórn á vinnuvélinni og sitjið sem þægilegast (Mynd 8).

    g027632

    Mynd 8

    Stilling MyRide® fjöðrunarkerfis

    Hægt er að stilla MyRide® fjöðrunarkerfið til að fá mýkri og þægilegri akstur. Raufarnar fyrir stillingu fjöðrunar hafa stillistig til viðmiðunar, frá mjúkri yfir í stífari fjöðrun (Mynd 9).

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Stígið af vinnuvélinni.

    4. Standið hægra megin við vinnuvélina og færið stillistöngina til vinstri í átt að - merkinu til að fá mýkri fjöðrun.

      Færið stillistöngina til hægri í átt að + merkinu til að fá stífari fjöðrun.

      g292102

      Mynd 9

      1. MyRide stillistöng
      2. Mýkri fjöðrun
      3. Stífari fjöðrun

    Stilling akstursstjórnstanga

    Stilling hæðar

    Hægt er að stilla akstursstjórnstangirnar hærra eða lægra til að fá sem mesta þægindi (Mynd 10).

    g333847

    Mynd 10

    Stilling halla

    Hægt er að stilla akstursstjórnstangirnar fram eða aftur til að auka þægindi.

    1. Losaðu efri boltann sem heldur stjórnstönginni við skaft stjórnararmsins.

    2. Losaðu neðri boltann nægilega mikið til að hægt sé að halla stjórnstönginni fram eða aftur.

      g333846

      Mynd 11

    3. Herðið báða boltana til að festa stjórnstöngina í nýrri stöðu.

    4. Endurtakið stillinguna fyrir hina stjórnstöngina.

    Breyting í hliðarútblástur

    Sláttuborðið og sláttuhnífarnir sem fylgja vinnuvélinni eru hönnuð fyrir hámarks fínmölun og hliðarútblástur.

    Setjið festingar úr fylgihlutapokanum í þau göt sem verða eftir þegar mulningsskermarnir eru fjarlægðir. Þetta tryggir að engin göt séu opin þegar sláttuborðið er notað.

    Viðvörun

    Opin göt í vinnuvélinni geta valdið því að hlutir kastist frá henni og valdi alvarlegum meiðslum á ykkur eða öðrum.

    • Notið aldrei vinnuvélina nema allar festingar séu í öllum götum á húsi vínnuvélarinnar.

    • Setjið festingar í festingargötin þegar mulningsskermurinn er fjarlægður.

    Vinnuvélar með 107 cm sláttuborði

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Fjarlægið sláttuborðið; sjá Fjarlæging sláttuborðs.

    4. Fjarlægið 2 læsirær (5/16 tommu) af soðnu festipinnunum á skerminum.

      g296990

      Mynd 12

      1. Læsiró — 5/16 tommu (4)
      2. Vagnbolti — 5/16 x 3/4 tommu (2)
      3. Skermur
      4. Soðinn festipinni (2)

    5. Fjarlægið 2 vagnbolta og 2 læsirær sem festa skerminn við sláttuborðið og takið skerminn af.

    6. Notið 2 bolta úr fylgihlutapokanum og 2 núverandi læsirær til að loka götunum sem voru notuð fyrir soðnu festipinnana, til að koma í veg fyrir að rusl kastist út.

      Note: Setjið festingarnar þannig að rærnar séu ofan á sláttuborðinu.

    7. Notið einn bolta úr fylgihlutapokanum og eina núverandi læsiró til að loka gatinu framan á sláttuborðinu.

      Note: Setjið festinguna þannig að róin sé utan á sláttuborðinu.

    8. Setjið sláttuborðið aftur á; sjá Uppsetning sláttuborðs.

    Vinnuvélar með 127 cm sláttuborði

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Fjarlægið sláttuborðið; sjá Fjarlæging sláttuborðs.

    4. Fjarlægið 3 læsirær (5/16 tommu) af soðnu festipinnunum á hægri skermi.

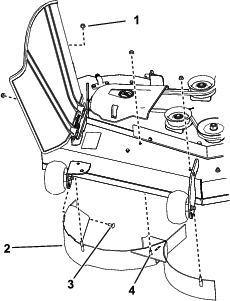

      g297022

      Mynd 13

      1. Læsiró — 5/16 tommu (4)
      2. Hægri skermur
      3. Vagnbolti — 5/16 x 3/4 tommu
      4. Soðinn festipinni (3)

    5. Fjarlægið vagnboltann og læsiróna sem festa hægri skerminn við sláttuborðið og takið skerminn af.

    6. Notið vagnboltann og læsiróna sem voru fjarlægð í lið 5 til að loka gatinu hægra megin á sláttuborðinu til að koma í veg fyrir að rusl kastist út.

      Note: Setjið festinguna þannig að róin sé utan á sláttuborðinu.

    7. Notið 3 bolta úr fylgihlutapokanum og 3 núverandi læsirær til að loka götunum sem voru notuð fyrir soðnu festipinnana.

      Note: Setjið festingarnar þannig að rærnar séu ofan á sláttuborðinu.

    8. Fjarlægið 2 læsirær (5/16 tommu) af soðnu festipinnunum á vinstri skermi.

      g297021

      Mynd 14

      1. Læsiró — 5/16 tommu (3)
      2. Vinstri skermur
      3. Soðinn festipinni (2)
      4. Vagnbolti — 5/16 x 3/4 tommu

    9. Fjarlægið vagnboltann og læsiróna sem festa vinstri skerminn við sláttuborðið og takið skerminn af.

    10. Notið vagnboltann og læsiróna sem voru fjarlægð í lið 9 til að loka gatinu hægra megin á sláttuborðinu til að koma í veg fyrir að rusl kastist út.

      Note: Setjið festinguna þannig að róin sé utan á sláttuborðinu.

    11. Notið 2 bolta úr fylgihlutapokanum og 2 núverandi læsirær til að loka götunum sem voru notuð fyrir soðnu festipinnana.

      Note: Setjið festingarnar þannig að rærnar séu ofan á sláttuborðinu.

    12. Fjarlægið rónna af stöng útkastsvarnarskjaldarins undir sláttuborðinu.

      g297046

      Mynd 15

      1. Útkastsvarnarskjöldur
      2. Stöng útkastsvarnarskjaldar
      3. Ró
      4. Lokunarskermur

    13. Notið rónna til að festa lokunarskerminn við stöng útkastsvarnarskjaldarins með því að nota ysta gatið á skerminum.

    14. Setjið sláttuborðið aftur á; sjá Uppsetning sláttuborðs.

    Meðan á notkun stendur

    Öryggi við notkun

    Almennt öryggi

    • Eigandinn/stjórnandinn getur komið í veg fyrir og ber ábyrgð á slysum sem geta valdið meiðslum á fólki eða eignatjóni.

    • Sýnið árvekni á meðan unnið er á vinnuvélinni. Ekki gera neitt sem veldur truflun; slíkt kann að leiða til meiðsla eða eignatjóns.

    • Notið ekki vinnuvélina veik, þreytt eða undir áhrifum áfengis eða annarra vímuefna.

    • Snerting við sláttuhníf getur valdið alvarlegum meiðslum. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans. Þegar lykillinn er settur í SLöKKTA stöðu ætti vélin að stöðvast og sláttuhnífurinn að hætta að snúast. Ef það gerist ekki skal hætta notkun tafarlaust og hafa samband við viðurkenndan þjónustu- og söluaðila.

    • Vinnið eingöngu á vinnuvélinni með góða yfirsýn og við viðeigandi veðurskilyrði. Ekki nota vinnuvélina þegar hætta er á eldingum.

    • Haldið höndum og fótum fjarri sláttubúnaðinum. Haldið öruggri fjarlægð frá losunaropinu.

    • Sláið ekki þegar útkastsvarnarskjöldurinn er uppi, fjarlægður eða breyttur nema grassafnari eða mulningsbúnaður sé á sínum stað og virki rétt.

    • Sláið ekki afturábak nema það sé bráðnauðsynlegt. Lítið alltaf niður og aftur fyrir ykkur áður en vinnuvélinni er ekið afturábak.

    • Sýnið sérstaka aðgát þegar nálgast er blindhorn, runna, tré eða aðra hluti sem geta takmarkað útsýni.

    • Stöðvið hnífana þegar ekki er verið að slá.

    • Ef vinnuvélin rekst á hlut eða byrjar að titra skal slökkva tafarlaust á vélinni, taka lykilinn úr (ef við á) og bíða þar til allir hreyfanlegir hlutir hafa stöðvast áður en vinnuvélin er skoðuð með tilliti til skemmda. Sinnið öllum nauðsynlegum viðgerðum áður en vinnu er haldið áfram.

    • Hægið á og sýnið aðgát í beygjum og þegar vinnuvélinni er ekið yfir vegi eða gangstíga. Umferð frá hægri á alltaf réttinn.

    • Áður en svæði stjórnanda er yfirgefið skal gera eftirfarandi:

      • Leggið vinnuvélinni á jafnsléttu.

      • Aftengið aflúttakið og látið tengitækin síga.

      • Setjið stöðuhemilinn á.

      • Drepið á vélinni og takið lykilinn úr.

      • Bíðið þar til hlutir á hreyfingu hafa stöðvast.

    • Notið vélina aðeins á vel loftræstum svæðum. Útblásturslofttegundir innihalda kolsýring sem er banvænn við innöndun.

    • Skiljið vélina aldrei eftir í gangi án eftirlits.

    • Festið aðeins dreginn búnað við vinnuvélina á tengipunkti hennar.

    • Notið ekki vinnuvélina nema allar hlífar og öryggisbúnaður, svo sem útkastsvarnarskjöldur og allur grassafnarinn, séu á sínum stað og virki rétt. Skiptið um slitna eða skemmda hluti þegar þörf krefur.

    • Notið eingöngu aukabúnað og tengitæki sem samþykkt eru af Toro.

    • Þessi vinnuvél veldur yfir 85 dBA hljóðstigi við eyra stjórnanda sem getur valdið heyrnarskaða við viðvarandi váhrif.

      g229846

      Mynd 16

      1. Notið heyrnarhlífar.

    • Hreinsið gras og rusl úr sláttubúnaði, drifum, hljóðkút og vél til að draga úr eldhættu.

    • Ræsið vélina með fætur vel frá sláttuhnífunum.

    • Verið meðvituð um útkastsstefnu sláttubúnaðarins og beinið útkastinu frá öðrum. Forðist að kasta efni að vegg eða hindrun þar sem það getur kastast til baka í átt að ykkur.

    • Stöðvið sláttuhnífana, hægið á vinnuvélinni og sýnið aðgát þegar farið er yfir annað yfirborð en gras eða þegar vinnuvélin er flutt til og frá vinnusvæði.

    • Breytið ekki snúningshraðastilli vélarinnar og keyrið hana ekki á of miklum snúningshraða.

    • Börn laðast oft að vinnuvélinni og slætti. Gerið aldrei ráð fyrir að börn haldi sig þar sem þið sáuð þau síðast.

    • Haldið börnum utan vinnusvæðis og undir eftirliti ábyrgðs fullorðins aðila sem er ekki ökumaður.

    • Verið á varðbergi og slökkvið á vinnuvélinni ef börn koma inn á vinnusvæðið.

    • Áður en bakkað er eða vinnuvélinni er snúið skal líta niður og í allar áttir eftir litlum börnum.

    • Flytjið ekki börn á vinnuvélinni, jafnvel þótt sláttuhnífarnir séu ekki á hreyfingu. Börn geta fallið af og orðið fyrir alvarlegum meiðslum eða hindrað örugga notkun vinnuvélarinnar. Börn sem hafa áður fengið far geta komið óvænt inn á vinnusvæðið og orðið fyrir því að keyrt sé yfir þau eða bakkað yfir þau.

    Öryggi í halla

    • Brekkur valda mikilli hættu á stjórnmissi eða veltu sem leitt getur til alvarlegra meiðsla eða dauða. Stjórnandinn er ábyrgur fyrir öruggri notkun í halla. Sérstaka aðgát þarf að sýna þegar vinnuvélinni er ekið í halla. Áður en vinnuvélinni er ekið í halla þarf að gera eftirfarandi:

      • Lesið vandlega leiðbeiningar um akstur í halla í þessari handbók og á vinnuvélinni.

      • Notið hallamæli til að áætla halla svæðisins.

      • Nota aldrei vinnuvélina á brekkum sem eru meiri en 15°.

      • Metið aðstæður á vinnusvæðinu til að ákvarða hvort hallinn er öruggur til vinnu. Beitið almennu hyggjuviti og sýnið góða dómgreind við matið. Breytingar á undirlagi, svo sem raki, geta haft skjót áhrif á virkni vinnuvélarinnar í halla.

    • Auðkennið hættur neðst í hallanum. Vinnið ekki á vinnuvélinni nálægt þverhnípi, skurðum, bökkum, vatni eða annarri hættu. Vinnuvélin getur oltið mjög skyndilega ef hjól fer fram af brúninni eða bakkinn gefur eftir. Haldið öruggri fjarlægð (tvöföld breidd sláttuvélarinnar) á milli vinnuvélarinnar og hættusvæðis. Notið hefðbundna vinnuvél eða sláttuorf til að slá grasið á þessum svæðum.

    • Forðist að taka af stað, stoppa eða beygja vinnuvélinni í halla. Forðist skyndilegar hraðabreytingar eða stefnubreytingar; beygið hægt og rólega.

    • Vinnið ekki á sláttuvélinni við neinar aðstæður þar sem grip, stjórn eða stöðugleik eru skert. Hafið í huga að vinnuvélin getur misst grip þegar unnið er í blautu grasi, þvert á halla eða niður brekku. Ef dekkin missa grip er hætta á að sláttuvélin renni til, missi hemlagetu og verði stjórnlaus. Vinnuvélin getur runnið til jafnvel þótt dekkin séu stopp.

    • Fjarlægið eða merkið hindranir á borð við skurði, holur, hjólför, ójöfnur, grjót eða aðrar duldar hættur. Hátt gras getur hulið hindranir. Óslétt undirlag getur valdið því að vinnuvélin velti.

    • Sýnið sérstaka aðgát þegar unnið er með aukabúnað eða tengitæki, svo sem grassafnkerfi. Slíkar breytingar geta breytt stöðugleika vinnuvélarinnar og valdið því að hún verði stjórnlaus. Fylgið leiðbeiningum fyrir mótvægi.

    • Lækkið pallinn niður að jörðu á meðan unnið er í halla. Vinnuvélin getur orðið óstöðug þegar pallurinn er uppi á meðan unnið er í halla.

    g229111

    Mynd 17

    1. Öruggt svæði — notið vinnuvélina hér á brekkum minni en 15° eða á sléttu landi.
    2. Hættusvæði — notið handsláttuvél og/eða sláttuorf á brekkum meiri en 15° og nálægt bröttum brúnum eða vatni.
    3. Vatn
    4. W = breidd vinnuvélarinnar
    5. Haldið öruggri fjarlægð (tvöföld breidd sláttuvélarinnar) á milli vinnuvélarinnar og hættusvæðis.

    Öryggi við drátt

    • Tengið tengitæki/eftirvagna eingöngu við tengibúnaðinn.

    • Ekki nota vinnuvélina til að draga annað ökutæki nema með uppsettan krók.

    • Farið ekki yfir þyngdarmörk fyrir dreginn búnað eða drátt í brekkum. Þyngd dregins búnaðar má ekki fara yfir samanlagða þyngd vinnuvélar og ökumanns.

    • Leyfið aldrei börnum eða öðrum að vera nálægt dregnum búnaði.

    • Í brekkum getur þyngd dregins búnaðar valdið gripmissi, aukinni hættu á veltu og stjórnleysi. Dragið úr þyngd og hægið á.

    • Stöðvunarvegalengd getur aukist með þyngd dregins farms. Akið hægt og gerið ráð fyrir lengri stöðvunarvegalengd.

    • Takið víðar beygjur til að halda aukabúnaðinum frá vinnuvélinni.

    Notkun stjórnrofa hnífa (aflúttak)

    Stjórnrofi hnífa (aflúttak) kveikir og slekkur á hnífum sláttuvélarinnar og tengdum tengitækjum.

    Stjórnrofi hnífa (aflúttak) settur í kveikta stöðu

    g008945

    Mynd 18

    Note: Tengið sláttuhnífana alltaf þegar inngjöfin er í HRATT stöðu (Mynd 19).

    g295538

    Mynd 19

    Stjórnrofi hnífa (aflúttak) settur í slökkta stöðu

    g009174

    Mynd 20

    Notkun inngjafar

    Inngjöfina er hægt að hreyfa á milli HRAðRAR og HæGRAR stöðu (Mynd 21).

    Notið alltaf HRATT stöðu inngjafar þegar afltakið er tengt.

    g295539

    Mynd 21

    Notkun innsogs

    Notið innsogið til að ræsa kalda vél.

    1. Dragið innsogshnappinn upp til að tengja sogið áður en kveikjurofinn er notaður (Mynd 22).

      Note: Gætið þess að innsogið sé alveg tengt. Hugsanlega þarf að halda hnappnum uppi þegar kveikjurofinn er notaður.

    2. Ýtið innsogshnappnum niður til að aftengja sogið eftir að vélin hefur farið í gang (Mynd 22).

      g295540

      Mynd 22

      1. KVEIKT staða
      2. SLöKKT staða

    Vélin gangsett

    Note: Heit eða volg vél þarf ekki endilega innsog.

    Important: Ræsið ekki vélina lengur en í 5 sekúndur í einu. Ef ræsimótorinn er notaður lengur en 5 sekúndur getur hann skemmst. Ef vélin fer ekki í gang skal bíða í 15 sekúndur áður en reynt er að ræsa hana aftur.

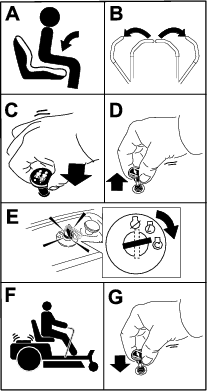

    g295541

    Mynd 23

    Drepið á vélinni

    1. Aftengið sláttuhnífana með því að færa sláttuhnífsrofann í SLöKKTA stöðu.

    2. Færið akstursstjórnstangirnar út í STöðUGíR stöðu.

    3. Færið inngjöfina á milli hálfrar og fullrar inngjafar.

    4. Snúið lyklinum í SLöKKTA stöðu og takið lykilinn úr.

    Varúð

    Börn og nærstaddir geta orðið fyrir meiðslum við að aka eða reyna að aka vinnuvél sem ekki er undir eftirliti.

    Takið lykilinn alltaf úr og setjið stöðuhemilinn á þegar vinnuvélin er yfirgefin.

    Notkun akstursstjórnstanga

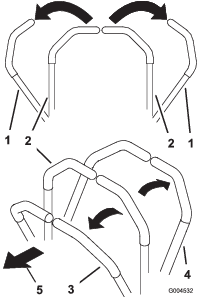

    g004532

    Mynd 24

    1. Akstursstjórnstöng — STöðUGíR staða
    2. Miðja, ólæst staða
    3. Áfram
    4. Aftur á bak
    5. Framhluti sláttuvélar

    Vinnuvélinni ekið

    Dekkin snúast óháð hvort öðru, knúin áfram með vökvamótorum á hvorum öxli. Hægt er að láta dekk á annarri hlið bakka á meðan dekkin á hinni hliðinni aka áfram, til að snúa vinnuvélinni í stað þess að láta hana beygja. Þetta eykur lipurð vinnuvélarinnar til muna, en það getur tekið dálítinn tíma að læra á það.

    Inngjöfin stjórnar snúningshraða vélarinnar, sem mældur er í sn./mín. (snúningar á mínútu). Setjið inngjöfina í HRAðA stöðu til að tryggja hámarksafköst. Látið vélina alltaf ganga á fullri inngjöf við slátt.

    Viðvörun

    Vinnuvélin getur snúist mjög hratt. Hætta er á að stjórnandi missi stjórn á vinnuvélinni með meðfylgjandi hættu á meiðslum á fólki eða skemmdum á sláttuvélinni.

    • Sýnið aðgát í beygjum.

    • Hægið á vinnuvélinni áður en teknar eru krappar beygjur.

    Ekið áfram

    Note: Sýnið alltaf aðgát við beygjur.

    1. Færið stangirnar í miðstöðu, ólæsta.

    2. Vinnuvélinni er ekið áfram með því að ýta akstursstjórnstöngunum fram (Mynd 25).

      g008952

      Mynd 25

    Bakkað

    Note: Sýnið alltaf aðgát þegar bakkað er og við beygjur.

    1. Færið stangirnar í miðstöðu, ólæsta.

    2. Vinnuvélinni er bakkað með því að toga akstursstjórnstangirnar aftur á bak (Mynd 26).

      g008953

      Mynd 26

    Notkun Smart Speed

    Smart Speed TM stýrikerfisstöngin, sem er staðsett neðan við stjórnsvæði ökumanns (Mynd 27), gerir notanda kleift að aka vinnuvélinni á 3 hraðasviðum — snyrtingu, drátt og slátt.

    g293338

    Mynd 27

    1. Smart Speed stöng

    Til að breyta hraða skal gera eftirfarandi:

    1. Færið akstursstjórnstangirnar í hlutlausa stöðu og út í STöðUGíR stöðu.

    2. Aftengið sláttuhnífsrofann.

    3. Stillið stöngina í æskilega stöðu.

    Eftirfarandi eru aðeins leiðbeinandi notkunartilvik. Stilling ræðst af grastegund, rakastigi og hæð grasa.

    Ráðlögð notkun:SnyrtaDragaSlá
    Að leggjaX
    Þungt, blautt grasX
    ÞjálfunX
    Snyrting grassX
    Söfnun grass X
    Fínmölun X
    Dráttur aukabúnaðar X
    Venjulegur sláttur  X
    Færsla vinnuvélar  X

    Snyrta

    Þetta er lægsti hraðinn. Mælt er með honum fyrir:

    • Að leggja

    • Slátt í þungu, blautu grasi

    • Þjálfun

    • Snyrtingu grass

    Draga

    Þetta er meðalhraði. Mælt er með honum fyrir:

    • Söfnun grass

    • Fínmölun

    • Drátt aukabúnaðar

    Slá

    Þetta er hæsti hraðinn. Mælt er með honum fyrir:

    • Venjulegan slátt

    • Færslu vinnuvélar

    Notkun losunar út frá hlið

    Sláttuvélin er með hlíf á hjörum sem dreifir skornu grasi út til hliðar og niður í grassvörðinn.

    Hætta

    Ef grashlífin, losunarhlífin eða grassafnarinn eru ekki á sínum stað eiga stjórnandi og aðrir nærstaddir í hættu á að lenda í hnífunum eða fá hluti á miklum hraða í sig. Snerting við hnífa á ferð og hluti á mikilli ferð getur valdið meiðslum eða dauða.

    • Fjarlægið aldrei grashlífina af sláttubúnaðarpallinum. þar sem hún beinir efni niður í grassvörðinn. Skiptið tafarlaust um grashlífina ef hún skemmist.

    • Setjið aldrei hendur eða fætur undir sláttubúnaðarpallinn.

    • Reynið aldrei að hreinsa losunarsvæðið eða sláttubúnaðinn án þess að setja stjórnrofa hnífa (aflúttak) í SLöKKTA stöðu, svissa AF og taka lykilinn úr svissinum.

    • Gangið úr skugga um að grashlífin sé niðri.

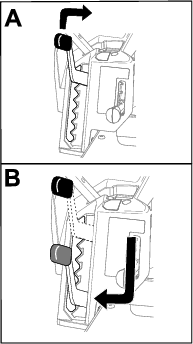

    Stilling sláttuhæðar

    Note: Flutningsstaða er hæsta staða sláttuborðsins eða sláttuhæð, 114 mm, eins og sýnt er á Mynd 28.

    Hægt er að stilla sláttuhæðina frá 38 til 114 mm í 13 mm þrepum. Sláttuhæðin er stjórnað með stöng sem er staðsett hægra megin við stjórnsvæði ökumanns (Mynd 28).

    g296586

    Mynd 28

    Stilling svarðarvarnarhjóla

    Vinnuvélar með 107 cm sláttuborði

    Í hvert sinn sem sláttuhæð er breytt skal stilla hæð svarðarvarnarhjólanna.

    Note: Stillið svarðarvarnarhjólin þannig að þau snerti ekki jörð við venjulegan slátt á sléttu yfirborði.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Stillið svarðarvarnarhjólin í eina af eftirfarandi stöðum:

      • Efra gat — notið þessa stöðu þegar sláttuborðið er í 63 mm sláttuhæð eða lægra (Mynd 29).

      • Neðra gat — notið þessa stöðu þegar sláttuborðið er í 76 mm sláttuhæð eða hærra (Mynd 29).

      g019929

      Mynd 29

      1. Svarðarvarnarhjól
      2. Neðra gat — sláttuborð í 76 mm sláttuhæð eða hærra
      3. Sjálflæsandi ró
      4. Efra gat — sláttuborð í 63 mm sláttuhæð eða lægra
      5. Bolti

    Vinnuvélar með 127 cm sláttuborði

    Í hvert sinn sem sláttuhæð er breytt skal stilla hæð svarðarvarnarhjólanna.

    Note: Stillið svarðarvarnarhjólin þannig að þau snerti ekki jörð við venjulegan slátt á sléttu yfirborði.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Stillið svarðarvarnarhjólin (Mynd 30) þannig að þau samsvari næstu sláttuhæð.

      g010233

      Mynd 30

      1. Svarðarvarnarhjól
      2. Bolti
      3. Sjálflæsandi ró
      4. Gatabil

    Ábendingar um notkun

    Hámarksnýting lofthringrásar

    Besti slátturinn og mesta lofthringrásin næst með því að keyra vélina á HRAðRI stöðu. Loft er nauðsynlegt fyrir grasskurðinn og þess vegna má ekki stilla sláttuhæðina það lágt að sláttubúnaðarpallurinn sé á kafi í óslegnu grasi. Reynið alltaf að stilla eina hlið sláttubúnaðarpallsins þannig að hún snerti ekki óslegið gras til að hleypa lofti inn undir sláttubúnaðarpallinn.

    Flöt slegin í fyrsta skipti

    Sláið grasið aðeins hærra en venjulega til að tryggja að sláttuhæð sláttubúnaðarpallsins skeri ekki ofan af grassverðinum á ósléttu undirlagi. Sláttuhæðin sem hefur oftast verið notuð er þó yfirleitt besta sláttuhæðin. Þegar grasið sem á að slá er hærra en 15 cm er gott að slá flötina tvisvar til að tryggja viðeigandi slátt.

    Gras slegið um þriðjung

    Best er að skera einungis um einn þriðja af grasinu. Ekki er mælt með að gras sé slegið niður um meira en þriðjung nema það sé mjög gisið eða þegar það er slegið seint að hausti þegar vöxturinn er hægari.

    Slegið í gagnstæðar áttir

    Sláið í gagnstæðar áttir til að tryggja að grasið standi beint upp. Þetta dreifir einnig afskurðinum betur, sem hraðar rotnun og upptöku næringarefna.

    Slegið með réttu millibili

    Gras vex mismunandi hratt á mismunandi tímum ársins. Sláið oftar snemma að vori til að halda sömu sláttuhæð. Sláið sjaldnar þegar hægir á grasvexti um mitt sumar. Ef ekki er hægt að slá í langan tíma skal byrja slátt með hárri sláttuhæð og slá svo aftur tveimur dögum seinna með lægri sláttuhæð.

    Sláttur á lægri hraða

    Við ákveðnar aðstæður getur sláttur á lægri aksturshraða bætt sláttugæði.

    Forðist að slá of lágt

    Aukið sláttuhæðin á ósléttum sverði til að koma í veg fyrir að skorið sé ofan af honum.

    Vinnuvélin stöðvuð

    Ef vinnuvélin er stöðvuð við slátt er möguleiki á að grasklumpar detti á flötina. Til að koma í veg fyrir þetta þarf að aka inn á slegið svæði með sláttubúnaðinn í gangi eða með því að slökkva á sláttubúnaðinum án þess að stoppa.

    Þrifið undan sláttubúnaðinum

    Hreinsið gras og óhreinindi undan sláttubúnaðarpallinum eftir hverja notkun. Ef gras og óhreinindi fá að safnast upp inni í sláttubúnaðinum kemur að því að gæði sláttar verða óviðunandi.

    Viðhald hnífa

    Haldið hnífum beittum út sláttutíðina vegna þess að beittur hnífur skilar hreinum skurði í stað þess að rífa í og tæta upp grasið. Rifið og tætt gras verður brúnt á endunum og það hægir á vexti og eykur hættu á sjúkdómum. Kannið bit hnífa eftir hverja notkun, auk þess að leita eftir sliti eða skemmdum. Sverfið niður rispur og brýnið hnífana eftir þörfum. Skiptið tafarlaust út skemmdum eða slitnum hníf fyrir nýjan hníf frá Toro. Sjá Unnið við sláttuhnífana.

    Eftir notkun

    Öryggi eftir notkun

    Almennt öryggi

    • Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans. Leyfið vinnuvélinni að kólna áður en hún er þjónustuð, stillt, fyllt á eldsneyti, þrifin eða geymd.

    • Hreinsið gras og rusl úr sláttubúnaði, hljóðkút, drifum, grassafnara og vélarrými til að draga úr eldhættu. Hreinsið upp olíu- eða eldsneytisleka.

    • Takið lykilinn úr áður en vinnuvélin er geymd eða flutt.

    Vinnuvélin þrifin

    Tíðni viðhaldsþjónustuViðhaldsferli
    Eftir hverja notkun
  • Hreinsið gras og rusl úr sláttubúnaði, hljóðkút, drifum, grassafnara og vél.
    		•

    Important: Hægt er að þvo vinnuvélina með mildu hreinsiefni og vatni. Ekki þrífa vinnuvélina með háþrýstiþvotti. Forðist of mikla vatnsnotkun, sérstaklega við stjórnborð, undir sæti, í kringum vél, vökvadælur og mótora.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Slökkvið á vélinni og bíðið þar til allir hreyfanlegir hlutir hafa stöðvast áður en farið er frá stjórnsvæði ökumanns.

    3. Hreinsið gras og rusl úr sláttubúnaði, hljóðkút, drifum, grassafnara og vél.

      Note: Sjá Þvottur á neðri hluta sláttuborðs fyrir upplýsingar um notkun þvottatengis sláttuborðs.

    Vinnuvél ýtt með höndum

    Vinnuvélin er búin rafhemlakerfi og til að ýta henni þarf lykillinn að vera í KEYRSLU stöðu. Rafhlaðan þarf að vera hlaðin og í lagi til að hægt sé að aftengja rafhemilinn.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Slökkvið á vélinni og bíðið þar til allir hreyfanlegir hlutir hafa stöðvast áður en farið er frá stjórnsvæði ökumanns.

    3. Finnið hjáhlaupsstangirnar á grindinni beggja vegna vélarinnar.

    4. Færið báðar hjáhlaupsstangirnar fram í gegnum raufina og niður til að læsa þeim í stöðu (Mynd 31).

      Viðvörun

      Snerting við heita fleti getur valdið meiðslum.

      Haldið höndum, fótum, andliti, fatnaði og öðrum líkamshlutum frá vélinni, hljóðkút og öðrum heitum flötum.

      Viðvörun

      Vinnuvélin getur hreyfst óviljandi ef hjáhlaupsstangirnar eru læstar fram í raufina og valdið meiðslum á ykkur eða nærstöddum.

      Færið hjáhlaupsstangirnar aftur í læsta stöðu eftir að vinnuvélin hefur verið hreyfð.

      g333873

      Mynd 31

      1. Staðsetning hjáhlaupsstanga
      2. Staða stangar fyrir notkun vinnuvélar
      3. Staða stangar til að ýta vinnuvélinni

    5. Snúið kveikjulyklinum í KEYRSLU stöðu og losið stöðuhemlinn með því að færa eina akstursstjórnstöng úr STöðUGíR stöðu.

      Note: Ræsið ekki vinnuvélina.

    6. Færið vinnuvélina eftir þörfum.

      Important: Ýtið vinnuvélinni alltaf með höndunum. Dragið vinnuvélina ekki, þar sem það getur valdið skemmdum.

    7. Færið akstursstjórnstangirnar út í STöðUGíR stöðu.

    8. Snúið lyklinum í SLöKKTA stöðu og takið hann úr til að forðast að rafhlaðan tæmist.

    9. Færið báðar hjáhlaupsstangirnar aftur og niður í gegnum raufina til að læsa þeim í stöðu.

    Vinnuvélin flutt

    Notið sterkbyggðan eftirvagn eða vörubíl til að flytja vinnuvélina. Notið skábraut í fullri breidd. Tryggið að eftirvagninn eða vörubíllinn sé búinn öllum nauðsynlegum hemlum, ljósum og merkingum eins og krafist er samkvæmt lögum. Lesið öryggisleiðbeiningarnar vandlega. Þessar upplýsingar geta forðað stjórnanda eða nærstöddum frá meiðslum. Í staðbundnum reglugerðum er að finna kröfur fyrir eftirvagn og festingar.

    Viðvörun

    Hættulegt er að aka á götum eða þjóðvegi án stefnuljósa, ljósa, endurskinsmerkja eða merkingar um hægfara ökutæki og slíkt kann að leiða til slysa og meiðsla á fólki.

    Ekki aka vinnuvélinni á götum eða vegum.

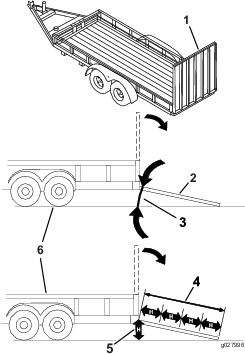

    Val á eftirvagni

    Viðvörun

    Þegar vinnuvélinni er ekið upp á eftirvagn eða vörubíl er aukin hætta á veltu og alvarlegum meiðslum eða dauða (Mynd 32).

    • Notið eingöngu skábraut í fullri breidd; ekki nota aðskildar skábrautir fyrir hvora hlið vinnuvélarinnar.

    • Halli á milli undirlags og skábrautar eða skábrautar og eftirvagns/vörubíls má ekki vera meiri en 15 gráður.

    • Gangið úr skugga um að skábrautin sé minnst fjórum sinnum lengri en hæð eftirvagnsins eða vörubílspallsins frá jörðu. Þetta tryggir að halli skábrautarinnar frá jörðu sé ekki yfir 15 gráðum.

    g027996

    Mynd 32

    1. Skábraut í fullri breidd í geymslustöðu
    2. Skábraut í fullri breidd í hleðslustöðu, séð frá hlið
    3. Ekki meira en 15 gráður
    4. Skábrautin er minnst fjórum sinnum lengri en hæð eftirvagnsins eða vörubílspallsins frá jörðu
    5. H = hæð eftirvagnsins eða vörubílspallsins frá jörðu
    6. Eftirvagn

    Vinnuvél ekið upp á vagn/pall

    Viðvörun

    Þegar vinnuvélinni er ekið upp á eftirvagn eða vörubíl er aukin hætta á veltu og alvarlegum meiðslum eða dauða.

    • Gætið fyllstu varúðar þegar sláttuvél er ekið á skábraut.

    • Bakkið vinnuvélinni upp skábrautina og akið henni niður skábrautina.

    • Forðist skyndilega inngjöf eða hemlun þegar vinnuvélinni er ekið á skábraut þar sem slíkt getur valdið hættu á stjórnmissi eða veltu.

    1. Ef þið notið eftirvagn skal tengja hann við dráttarbifreið og festa öryggiskeðjur.

    2. Tengið hemla og ljós eftirvagnsins, ef við á.

    3. Látið skábrautina síga og tryggið að hornið á milli skábrautarinnar og undirlagsins sé ekki meira en 15 gráður (Mynd 32).

    4. Bakkið vinnuvélinni upp skábrautina (Mynd 33).

      g027995

      Mynd 33

      1. Vinnuvélinni bakkað upp skábrautina.
      2. Vinnuvélinni ekið áfram niður skábrautina.

    5. Slökkvið á vélinni, takið lykilinn úr og færið akstursstjórnstangirnar út í STöðUGíR stöðu.

    6. Festið vinnuvélina niður með böndum, keðjum, vír eða reipum við fremri snúningshjól og aftari grind (Mynd 34). Í staðbundnum reglugerðum er að finna kröfur um festingar.

      g027708

      Mynd 34

      1. Festipunktar

    Vinnuvél ekið af vagni/palli

    1. Látið skábrautina síga og tryggið að hornið á milli skábrautarinnar og undirlagsins sé ekki meira en 15 gráður (Mynd 32).

    2. Akið vinnuvélinni áfram niður skábrautina (Mynd 33).

    Viðhald

    Note: Ákvarðið vinstri og hægri hlið vinnuvélarinnar út frá hefðbundinni vinnustöðu.

    Öryggi við viðhaldsvinnu

    • Ef lykillinn er skilinn eftir í svissinum getur hver sem er óvart gangsett vélina og valdið alvarlegum meiðslum á stjórnanda eða öðrum nærstöddum. Takið lykilinn úr svissinum áður en viðhaldi er sinnt.

    • Áður en stjórnandinn fer úr sæti sínu skal gera eftirfarandi:

      • Leggið vinnuvélinni á jafnsléttu.

      • Aftengið drif.

      • Setjið stöðuhemilinn á.

      • Drepið á vélinni og takið lykilinn úr.

      • Látið íhluti vélarinnar kólna áður en viðhaldi er sinnt.

    • Leyfið ekki óþjálfuðu starfsfólki að þjónusta vinnuvélina.

    • Haldið höndum og fótum frá hreyfanlegum hlutum eða heitum flötum. Ef þess er kostur skal ekki breyta neinum stillingum þegar vélin er í gangi.

    • Losið þrýsting varlega úr íhlutum með uppsafnaða orku.

    • Skoðið stöðuhemilinn reglulega. Stillið og þjónustið hann eftir þörfum.

    • Aldrei eiga við öryggisbúnað. Kannið hvort hann virki rétt með reglulegu millibili.

    • Hreinsið gras og rusl úr sláttubúnaði, hljóðkút, drifum, grassafnara og vélarrými til að koma í veg fyrir eld.

    • Hreinsið upp olíu- eða eldsneytisleka og fjarlægið efni sem hafa sogið í sig eldsneyti.

    • Treystið ekki á vökvatjakka eða vélræna tjakka til að halda vinnuvélinni uppi; notið alltaf öryggisstoðir þegar vinnuvélin er lyft.

    • Haldið öllum hlutum í góðu ástandi og öllum festingum hertum, sérstaklega festingum sláttuhnífa. Skiptið um slitnar eða skemmdar merkingar.

    • Aftengið kapalinn frá neikvæðu skauti rafhlöðunnar áður en viðgerðir eru framkvæmdar á vinnuvélinni.

    • Til að tryggja hámarksafköst skal eingöngu nota upprunalega varahluti og aukabúnað frá Toro. Varahlutir og aukabúnaður frá öðrum framleiðendum geta reynst hættulegir og notkun þeirra kann að fella ábyrgðina úr gildi.

    Ráðlögð viðhaldsáætlun/-áætlanir

    Tíðni viðhaldsþjónustuViðhaldsferli
    Eftir fyrstu 8 klukkustundirnar
  • Skiptið um smurolíu.
    		•
    Fyrir hverja notkun eða daglega
  • Athugið öryggissamlæsingarkerfið.
  • Athugið hvort loftsían sé óhrein, laus eða skemmd.
  • Kannið stöðu smurolíu.
  • Hreinsið síu loftinntaksins.
  • Skoðið hnífana.
  • Skoðið útkastsvarnarskjöld með tilliti til skemmda.
    		•
    Eftir hverja notkun
  • Hreinsið gras og rusl úr sláttubúnaði, hljóðkút, drifum, grassafnara og vél.
  • Hreinsið sláttuborðshúsið.
    		•
    Á 25 klukkustunda fresti
  • Smyrjið legur snúningshjóla (oftar við sandríkar aðstæður).
  • Athugun á loftþrýstingi í hjólbörðum.
  • Athugið reimar með tilliti til slits eða sprungna.
    		•
    Á 100 klukkustunda fresti
  • Skiptið um smurolíu(oftar við óhreinar eða rykugar aðstæður).
  • Skiptið um eða hreinsið kerti og stillið neistabil þess.
  • Skiptið um línusíu eldsneytis.
    		•
    Á 100 vinnustunda fresti eða árlega, hvort sem kemur á undan.
  • Skiptið um pappírsþátt loftsíu (oftar við óhreinar eða rykugar aðstæður).
    		•
    Á 200 klukkustunda fresti
  • Skipti á smurolíusíu(oftar við óhreinar eða rykugar aðstæður).
    		•
    Á 300 klukkustunda fresti
  • Athugið og stillið ventlabil. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    		•
    Fyrir geymslu
  • Hlaðið rafgeyminn og aftengið rafgeymakapla.
  • Framkvæmið öll viðhaldsferli sem talin eru upp hér að ofan fyrir geymslu.
  • Málið alla sprungna fleti.
    		•

    Important: Frekari upplýsingar um viðhaldsferli eru í notendahandbók vélarinnar.

    Varúð

    Ef lykillinn er skilinn eftir í svissinum getur hver sem er óvart gangsett vélina og valdið alvarlegum meiðslum á stjórnanda eða öðrum nærstöddum.

    Slökkvið á vélinni og takið lykilinn úr rofanum áður en viðhald er framkvæmt.

    Undirbúningur fyrir viðhald

    Spjald sláttubúnaðarpallsins losað

    Losið 2 neðri boltana á hlífinni til að komast að efri hluta sláttuborðsins (Mynd 35).

    g295619

    Mynd 35

    1. Neðri bolti
    2. Spjald

    Note: Herðið boltana alltaf aftur til að festa spjaldið eftir viðhald.

    Vinnuvélinni lyft

    Notið öryggisstoðir til að styðja við vinnuvélina þegar henni er lyft.

    Viðvörun

    Ef vinnuvélin er studd á neðri hlíf hljóðkúts (Mynd 36) getur það skemmt hlífina og valdið því að vinnuvélin falli, sem getur leitt til meiðsla á ykkur eða nærstöddum.

    Notið ekki neðri hlíf hljóðkúts til að lyfta eða styðja við vinnuvélina.

    g299647

    Mynd 36

    1. Neðri hlíf hljóðkúts

    Smurning

    Smurning legu

    Tíðni viðhaldsþjónustuViðhaldsferli
    Á 25 klukkustunda fresti
  • Smyrjið legur snúningshjóla (oftar við sandríkar aðstæður).
    		•

    Gerð smurefnis: Litíumfeiti nr. 2

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Hreinsið smurkoppa (Mynd 37) með tusku.

      Note: Skafið burt málningu af framhlið smurkopps/-koppa ef þörf krefur.

      g032432

      Mynd 37

      1. Fremra snúningshjól

    4. Tengið smurbyssu við hvern smurkopp (Mynd 37).

    5. Dælið feiti í smurkoppana þar til hún sprautast út úr legunum.

    6. Þurrkið umframfeiti af.

    Viðhald vélar

    Vélaröryggi

    • Haldið höndum, fótum, andliti, öðrum líkamshlutum og fatnaði frá hljóðkút og öðrum heitum flötum. Leyfið íhlutum vélarinnar að kólna áður en viðhald er framkvæmt.

    • Breytið ekki snúningshraðastilli vélarinnar og keyrið hana ekki á of miklum snúningshraða.

    Unnið við loftsíu

    Tíðni viðhaldsþjónustuViðhaldsferli
    Fyrir hverja notkun eða daglega
  • Athugið hvort loftsían sé óhrein, laus eða skemmd.
    		•
    Á 300 klukkustunda fresti
  • Athugið og stillið ventlabil. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    		•

    Note: Þjónustið loftsíuna oftar (á nokkurra klukkustunda fresti) ef unnið er við mjög rykugar eða sandríkar aðstæður.

    Fjarlæging pappírsþáttar loftsíu

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Hreinsið í kringum hlíf loftsíunnar til að koma í veg fyrir að óhreinindi komist inn í vélina og valdi skemmdum.

    4. Losið slönguklemmuna og fjarlægið pappírsþáttinn (Mynd 38).

      g207139

      Mynd 38

      1. Hlíf
      2. Pappírseining
      3. Slönguklemma

    Þjónusta pappírsþáttar loftsíu

    Tíðni viðhaldsþjónustuViðhaldsferli

    1. Hreinsið pappírsþáttinn með því að banka honum varlega til að fjarlægja ryk.

      Note: Ef hann er mjög óhreinn skal skipta honum út fyrir nýjan.

    2. Skoðið þáttinn með tilliti til rifna, olíuhimnu eða skemmda á gúmmíþétti.

    3. Skiptið um pappírsþáttinn ef hann er skemmdur.

      Important: Hreinsið ekki pappírssíuna.

    Smurolíuvinna

    Forskriftir fyrir smurolíu

    Gerð olíu: Þvottaolía (API-flokkur SF, SG, SH, SJ eða SL)

    Rúmtak sveifarhúss: 1,8 L án síu; 2,1 L með síu

    Seigja: Sjá töfluna hér á eftir.

    g331234

    Mynd 39

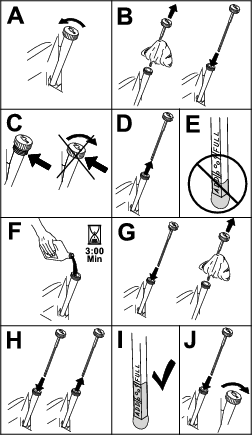

    Staða smurolíu könnuð

    Tíðni viðhaldsþjónustuViðhaldsferli
    Fyrir hverja notkun eða daglega
  • Kannið stöðu smurolíu.
    		•

    Note: Kannið stöðu olíu þegar vélin er köld.

    Important: Ef of mikið eða of lítið af olíu er í sveifarhúsi vélarinnar og vélin er keyrð getur það valdið skemmdum á vélinni.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

      Note: Gætið þess að vélin sé köld svo olían hafi haft tíma til að renna niður í olíupönnuna.

    3. Til að koma í veg fyrir að óhreinindi, grasafgangar o.s.frv. komist inn í vélina skal hreinsa svæðið í kringum olíuáfyllingarlok og mælistiku áður en þau eru fjarlægð (Mynd 40).

    g307458

    Mynd 40

    Skipt um smurolíu

    Tíðni viðhaldsþjónustuViðhaldsferli
    Eftir fyrstu 8 klukkustundirnar
  • Skiptið um smurolíu.
    		•
    Á 100 klukkustunda fresti
  • Skiptið um smurolíu(oftar við óhreinar eða rykugar aðstæður).
    		•

    1. Leggið vinnuvélina þannig að tæmingarhliðin sé örlítið lægri en hin hliðin til að tryggja að olían tæmist að fullu.

    2. Aftengið sláttuhnífsrofann (aflúttak) og færið akstursstjórnstangirnar út í STöðUGíR stöðu.

    3. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

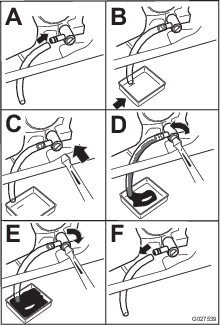

    4. Tæmið olíuna úr vélinni (Mynd 41).

      g027539

      Mynd 41

    5. Hellið hægt um það bil 80% af tilgreindri olíu í áfyllingarrörið og bætið síðan hægt við olíu þar til hún nær fulla merkinu (Mynd 42).

      g365790

      Mynd 42

    6. Fargið notuðu olíunni á endurvinnslustöð.

    Skipt um smurolíusíu

    Tíðni viðhaldsþjónustuViðhaldsferli
    Á 200 klukkustunda fresti
  • Skipti á smurolíusíu(oftar við óhreinar eða rykugar aðstæður).
    		•

    1. Tappið olíunni af vélinni; sjá Skipt um smurolíu.

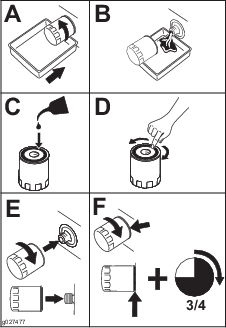

    2. Skiptið um smurolíusíuna (Mynd 43).

      g027477

      Mynd 43

      Note: Gætið þess að þétting olíusíunnar snerti vélina og snúið síðan síunni um 3/4 úr hring til viðbótar.

    3. Fyllið sveifarhúsið með réttri tegund af nýrri olíu (Mynd 42).

    Viðhald á kerti

    Tíðni viðhaldsþjónustuViðhaldsferli
    Á 100 klukkustunda fresti
  • Skiptið um eða hreinsið kerti og stillið neistabil þess.
    		•

    Gætið þess að bilið milli mið- og hliðarrafskauts sé rétt áður en kertið er sett í. Notið kertalykli til að fjarlægja og setja kertið í, og mælitól eða blaðmæli til að athuga og stilla bilið. Setjið nýtt kerti ef þörf krefur.

    Gerð kerta: NGK® BPR4ES

    Neistabil: 0,75 mm

    Fjarlæging kerta

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans. Leyfið vélinni að kólna.

    3. Hreinsið svæðið í kringum grunn kertsins til að koma í veg fyrir að óhreinindi komist inn í vélina.

    4. Fjarlægið kertið (Mynd 44).

      g027478

      Mynd 44

    Athugun kerta

    Important: Hreinsið ekki kertið/kertin. Skiptið alltaf um kerti ef það hefur svarta húð, slitnar rafskaut, olíuhimnu eða sprungur.

    Ef einangrarinn er ljósbrúnn eða grár bendir það til þess að vélin starfi eðlilega. Svört húð á einangraranum bendir venjulega til þess að loftsían sé óhrein.

    Stillið neistabilið á 0,75 mm.

    g206628

    Mynd 45

    Uppsetning kerta

    g027661

    Mynd 46

    Hreinsun kælikerfis

    Tíðni viðhaldsþjónustuViðhaldsferli
    Fyrir hverja notkun eða daglega
  • Hreinsið síu loftinntaksins.
    		•

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Fjarlægið loftsíuna af vélinni.

    4. Fjarlægið hlíf vélarinnar.

    5. Til að koma í veg fyrir að rusl komist inn í loftinntakið skal setja loftsíuna aftur á síugrunninn.

    6. Hreinsið rusl og gras af íhlutunum.

    7. Fjarlægið loftsíuna aftur og setjið hlíf vélarinnar á.

    8. Setjið loftsíuna aftur í.

    Viðhald eldsneytiskerfis

    Hætta

    Við ákveðnar aðstæður er eldsneyti mjög eldfimt og afar sprengifimt. Eldur eða sprenging af völdum eldsneytis getur valdið bruna á ykkur og öðrum og skemmt eignir.

    Sjá Öryggi í kringum eldsneyti fyrir heildaryfirlit yfir varúðarráðstafanir tengdar eldsneyti.

    Skipti á línusíu eldsneytis

    Tíðni viðhaldsþjónustuViðhaldsferli
    Á 100 klukkustunda fresti
  • Skiptið um línusíu eldsneytis.
    		•

    Setjið aldrei óhreina síu aftur í eldsneytislínuna eftir að hún hefur verið fjarlægð.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans. Leyfið vélinni að kólna.

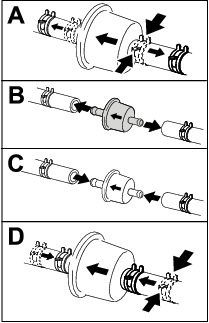

    3. Skiptið um síuna (Mynd 47).

      Note: Gætið þess að ör sem sýnir flæðisstefnu á nýju síunni vísi í átt að vélinni.

      g027590g333995

      Mynd 47

    Viðhald rafkerfis

    Öryggi rafkerfis

    • Aftengið kapalinn frá neikvæðu skauti rafhlöðunnar áður en viðgerðir eru framkvæmdar á vinnuvélinni.

    • Hlaðið rafhlöðuna á opnu og vel loftræstu svæði, fjarri neistum og opnum eldi. Takið hleðslutækið úr sambandi áður en rafhlaðan er tengd eða aftengd. Klæðist hlífðarfatnaði og notið einangruð verkfæri.

    Unnið við rafgeymi

    Rafgeymir fjarlægður

    Viðvörun

    Rafgeymaskaut eða verkfæri úr málmi geta valdið skammhlaupi í málmhluta sláttuvélarinnar með meðfylgjandi neistaflugi. Neistar geta kveikt í gasi frá rafgeyminum og valdið sprengingu og meiðslum á fólki.

    • Þegar rafgeymirinn er tekinn úr eða settur í þarf að koma í veg fyrir að rafgeymaskautin snerti málmhluta vinnuvélarinnar.

    • Komið veg fyrir að verkfæri úr málmi valdi skammhlaupi á milli rafgeymaskautanna og málmhluta vinnuvélarinnar.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Lyftið sætinu til að komast að rafgeyminum.

    4. Aftengið neikvæða (svarta) jarðtengingarkapalinn frá rafgeymaskautinu (Mynd 48).

      Note: Geymið allar festingar.

      Viðvörun

      Röng aftenging kaplanna frá rafgeyminum getur valdið skemmdum á vinnuvélinni og köplunum og valdið neistaflugi. Neistar geta kveikt í gasi frá rafgeyminum og valdið sprengingu og meiðslum á fólki.

      • Aftengið alltaf mínusrafgeymiskapalinn (svartur) áður en plúskapallinn (rauður) er aftengdur.

      • Tengið alltaf plúsrafgeymiskapalinn (rauður) áður en mínuskapallinn (svartur) er tengdur.

    5. Rennið gúmmíhlíf af jákvæða (rauða) kaplinum.

    6. Aftengið jákvæða (rauða) kaplinn frá rafgeymaskautinu (Mynd 48).

      Note: Geymið allar festingar.

    7. Fjarlægið festingu rafgeymis (Mynd 48) og lyftið rafhlöðunni úr rafgeymabakkanum.

      g293472

      Mynd 48

      1. Rafgeymir
      2. Jákvætt (+) rafgeymaskaut
      3. Bolti, skífa og ró
      4. Skautahlíf
      5. Neikvætt (–) rafgeymaskaut
      6. Vængjaró, skífa og bolti
      7. Festing rafgeymis

    Hleðsla rafgeymis

    Tíðni viðhaldsþjónustuViðhaldsferli
    Fyrir geymslu
  • Hlaðið rafgeyminn og aftengið rafgeymakapla.
    		•

    1. Fjarlægið rafgeyminn úr grindinni; sjá Rafgeymir fjarlægður.

    2. Hlaðið rafgeyminn í að minnsta kosti 1 klukkustund við 6 til 10 A.

      Note: Ofhlaðið ekki rafgeyminn.

    3. Þegar rafgeymirinn er fullhlaðinn er hleðslutækið tekið úr sambandi við rafmagnsinnstunguna og því næst er það aftengt frá rafgeymaskautunum (Mynd 49).

      g000538

      Mynd 49

      1. Jákvætt (+) rafgeymaskaut
      2. Neikvætt (–) rafgeymaskaut
      3. Rauð hleðslusnúra (+)
      4. Svört hleðslusnúra (–)

    Rafgeymir settur í

    1. Setjið rafgeyminn í bakkann (Mynd 48).

    2. Festið jákvæða (rauða) rafgeymakapalinn við jákvæða (+) rafgeymaskautið með festingunum sem voru fjarlægðar áður.

    3. Festið neikvæða rafgeymakapalinn við neikvæða (–) rafgeymaskautið með festingunum sem voru fjarlægðar áður.

    4. Rennið rauðu skautahlífinni yfir jákvæða (rauða) rafgeymaskautið.

    5. Festið rafgeyminn með festingu rafgeymis (Mynd 48).

    6. Látið sætið síga niður.

    Unnið við öryggi

    Rafkerfið er varið með öryggjum. Það krefst ekki viðhalds; hins vegar, ef öryggi brennur yfir, skal athuga viðkomandi íhlut/hringrás með tilliti til bilunar eða skammhlaups.

    Gerð öryggja:

    • Aðalöryggi — F1 (25 A, blaðöryggi)

    • Hleðslurás — F2 (15 A, blaðöryggi)

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Lyftið sætinu til að komast að öryggjunum.

    4. Til að skipta um öryggi skal draga það út (Mynd 50).

      g293931

      Mynd 50

      1. Hleðslurás (15 A)
      2. Aðalöryggi (25 A)

    5. Látið sætið síga niður.

    Viðhald drifkerfis

    Þrýstingur hjólbarða kannaður

    Tíðni viðhaldsþjónustuViðhaldsferli
    Á 25 klukkustunda fresti
  • Athugun á loftþrýstingi í hjólbörðum.
    		•

    Haldið loftþrýstingi í fram- og afturhjólbörðum samkvæmt tilgreiningum. Ójafn þrýstingur í hjólbörðum getur valdið ójöfnum slætti. Athugið þrýstinginn við ventilstöng (Mynd 51). Nákvæmasta þrýstingsmælingin næst þegar hjólbarðarnir eru kaldir.

    Fyllið framhjólbarða snúningshjóla í 2,06 bar (30 psi) eða þann þrýsting sem tilgreindur er á hlið hjólbarðans, hvort sem er lægra.

    Fyllið afturdrifhjólbarða í 90 kPa (13 psi).

    g000554

    Mynd 51

    1. Ventilstöng

    Losun rafhemils

    Hægt er að losa rafhemilinn handvirkt með því að snúa tengiörmunum fram. Þegar rafhemillinn er virkjaður aftur, endurstillist hann sjálfkrafa.

    1. Snúið lyklinum í SLöKKTA stöðu og takið lykilinn úr.

    2. Aftengið rafgeyminn.

    3. Losið 2 neðri boltana sem halda hlíf sláttuborðs við sláttuborðið. Sjá Spjald sláttubúnaðarpallsins losað

    4. Finnið öxulinn á rafhemlinum þar sem tengiarmarnir eru festir (Mynd 52).

    5. Snúið öxlinum fram til að losa rafhemilinn eins og sýnt er á Mynd 52.

    6. Snúið öxlinum aftur og tengið rafgeyminn eftir að vinnuvélin hefur verið hreyfð.

    7. Herðið aftur 2 neðri boltana á hlíf sláttuborðsins við sláttuborðið. Sjá Spjald sláttubúnaðarpallsins losað.

    g294417

    Mynd 52

    1. Hemlatengiarmur á rafhemlastýrieiningu
    2. Vinstri afturhjólbarði

    Stefnustilling

    Ef vinnuvélin dregst til annarrar hliðar þegar ekið er áfram á fullum hraða á sléttu og jöfnu yfirborði skal stilla akstursstefnuna.

    Ef vinnuvélin dregst til vinstri skal stilla hægri akstursstjórnstöng; ef vinnuvélin dregst til hægri skal stilla vinstri akstursstjórnstöng.

    Note: Aðeins er hægt að stilla akstursstefnu fyrir akstur áfram.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

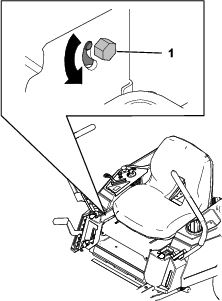

    3. Finnið stillibolta fyrir akstursstefnu nálægt akstursstjórnstönginni þeim megin sem þarf að stilla (Mynd 53).

      Note: Lyftið sætinu til að auðvelda aðgang að stilliboltanum.

    4. Snúið boltanum til að minnka hraða viðkomandi hjóls.

      Note: Snúið boltanum aðeins lítillega til að gera fínstillingar.

      g294926

      Mynd 53

      1. Bolti

    5. Ræsið vinnuvélina og aki henni áfram yfir slétt og jafnt yfirborð með akstursstjórnstangirnar alveg fram til að athuga hvort hún haldi beinni stefnu. Endurtakið ferlið eftir þörfum.

    Viðhald reimar

    Skoðun reima

    Tíðni viðhaldsþjónustuViðhaldsferli
    Á 25 klukkustunda fresti
  • Athugið reimar með tilliti til slits eða sprungna.
    		•

    Skiptið um reim ef hún er slitin. Einkenni slitinnar reimar eru meðal annars hvínandi hljóð þegar hún snýst, að sláttuhnífar renni við slátt og slitnar brúnir, brunamerki eða sprungur á reiminni.

    Skipt um reim sláttubúnaðar

    Einkenni slitinnar reimar eru meðal annars hvínandi hljóð þegar hún snýst, að sláttuhnífar renni við slátt og slitnar brúnir, brunamerki eða sprungur á reiminni. Skiptið reim sláttubúnaðar ef eitthvert þessara einkenna er til staðar.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Stillið sláttuhæðina í lægstu stöðu (38 mm).

    4. Fjarlægið splittið og ýtið á flipann á hlífinni til að fjarlægja trissuhlífarnar (Mynd 54).

      g331652

      Mynd 54

      1. Hlíf
      2. Splitti

    5. Notið gormfjarlægingartól (Toro hlutanr. 92-5771) til að fjarlægja gorminn af sláttuborðskróknum til að losa spennu á lausatrissunni og færa reimina af trissunum (Mynd 55).

      Viðvörun

      Gormurinn er undir spennu þegar hann er uppsettur og getur valdið meiðslum.

      Sýnið aðgát við að fjarlægja reimina.

      g298026

      Mynd 55

      1. Lausatrissa
      2. Reim sláttubúnaðar
      3. Ytri trissa
      4. Gormur
      5. Vélartrissa
      6. Gormfjarlægingartól

    6. Leggið nýju reimina um vélartrissuna og trissur sláttuvélar (Mynd 55).

    7. Notið gormfjarlægingartól (Toro hlutanr. 92-5771) til að setja gorminn á sláttuborðskrókinn og mynda spennu á lausatrissunni og sláttureiminni (Mynd 55).

    8. Setjið trissuhlífarnar aftur á.

    Viðhald sláttuvélar

    Öryggi hnífa

    • Leitið reglulega eftir sliti eða skemmdum á hnífunum.

    • Sýnið aðgát við skoðun hnífanna. Vefjið hlífðarefni um hnífana eða klæðist hönskum og sýnið aðgát þegar unnið er við hnífana. Skiptið eingöngu um hnífa eða brýnið þá; reynið aldrei að rétta þá eða sjóða í þá.

    • Þegar vinnuvél er með fleiri en einn hníf þarf að gæta að því að snúningur eins hnífs getur sett fleiri hnífa af stað.

    • Skiptið um slitna eða skemmda hnífa og bolta í samstæðum til að tryggja gott jafnvægi.

    Unnið við sláttuhnífana

    Til að tryggja framúrskarandi sláttugæði skal halda sláttuhnífunum beittum. Til að auðvelda brýningu og skipti er mælt með að hafa varahnífa tiltæka.

    Fyrir skoðun eða vinnu við hnífa

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Slökkvið á vélinni, takið lykilinn úr og aftengið kertakapla frá kertum.

    Skoðun hnífa

    Tíðni viðhaldsþjónustuViðhaldsferli
    Fyrir hverja notkun eða daglega
  • Skoðið hnífana.
    		•

    1. Skoðið skurðarbrúnirnar (Mynd 56).

    2. Ef brúnirnar eru deigar eða rispaðar þarf að taka hnífinn af og brýna hann; sjá Hnífar brýndir.

    3. Skoðið hnífana, sérstaklega á sveigjum.

    4. Ef merki eru um sprungur, slit eða rákamyndun á þessu svæði þarf tafarlaust að skipta um hníf (Mynd 56).

      g006530

      Mynd 56

      1. Skurðarbrún
      2. Sveigja
      3. Myndun slits/ráka
      4. Sprunga

    Leitað eftir beyglum á hnífum

    Note: Vinnuvélin verður að vera á sléttu yfirborði fyrir eftirfarandi aðgerð.

    1. Lyftið sláttuborðinu í hæstu sláttuhæð.

    2. Með þykkum, vel bólstruðum hanskum eða öðrum viðeigandi handhlífum skal snúa sláttuhnífnum varlega í stöðu sem gerir kleift að mæla fjarlægðina milli skurðbrúnar og slétta yfirborðsins sem vinnuvélin stendur á (Mynd 57).

      g014972

      Mynd 57

      1. Sláttuborð
      2. Snælduhús
      3. Sláttuhnífur

    3. Mælið fjarlægðina frá enda sláttuhnífsins að slétta yfirborðinu (Mynd 58).

      g014973

      Mynd 58

      1. Sláttuhnífur (í mælistöðu)
      2. Slétt yfirborð
      3. Mæld fjarlægð milli sláttuhnífs og yfirborðs (A)

    4. Snúið sama sláttuhníf 180 gráður þannig að gagnstæð skurðbrún sé nú í sömu stöðu (Mynd 59).

      g014974

      Mynd 59

      1. Sláttuhnífur (hlið sem var mæld áður)
      2. Mæling (staða sem var notuð áður)
      3. Gagnstæð hlið sláttuhnífs færð í mælistöðu

    5. Mælið fjarlægðina frá enda sláttuhnífsins að slétta yfirborðinu (Mynd 60).

      Note: Mismunurinn ætti ekki að vera meiri en 3 mm.

      g014973

      Mynd 60

      1. Gagnstæð skurðbrún (í mælistöðu)
      2. Slétt yfirborð
      3. Önnur mæld fjarlægð milli sláttuhnífs og yfirborðs (B)

      1. Ef munurinn á A og B er meiri en 3 mm skal skipta um sláttuhníf; sjá Hnífar fjarlægðir og Uppsetning sláttuhnífa.

        Note: Ef boginn sláttuhnífur er skipt út fyrir nýjan og mælingin er enn meiri en 3 mm gæti snældan verið bogin. Hafið samband við viðurkenndan þjónustuaðila vegna viðgerðar.

      2. Ef mismunurinn er innan marka skal halda áfram með næsta sláttuhníf.

    6. Endurtakið þetta ferli fyrir hvern sláttuhníf.

    Hnífar fjarlægðir

    Skiptið um sláttuhnífa ef þeir rekast á harðan hlut eða ef þeir eru úr jafnvægi eða bognaðir.

    1. Haldið um enda sláttuhnífsins með tusku eða þykkum hanska.

    2. Fjarlægið bolta sláttuhnífs, sveigða skífu og sláttuhnífinn af snælduöxlinum (Mynd 61).

      g027833

      Mynd 61

      1. Sveigja á hníf
      2. Sláttuhnífur
      3. Sveigð skinna
      4. Bolti hnífs

    Hnífar brýndir

    1. Notið þjöl til að skerpa skurðarbrúnirnar á báðum endum hnífsins (Mynd 62).

      Note: Haldið upprunalegu horni.

      Note: Hnífurinn heldur jafnvægi ef jafnmikið efni er fjarlægt af báðum skurðarbrúnum.

      g000552

      Mynd 62

      1. Skerpt eftir upprunalegu horni.

    2. Kannið jafnvægi hnífsins með því að setja hann á hnífajafnvægisstilli (Mynd 63).

      Note: Ef hnífurinn heldur láréttri stöðu er hann í jafnvægi og hægt er að nota hann.

      Note: Ef hnífurinn er úr jafnvægi má eingöngu sverfa af sveigða svæðinu (Mynd 62).

      g000553

      Mynd 63

      1. Sláttuhnífur
      2. Jafnvægisstillir

    3. Endurtakið þetta ferli þar til hnífurinn er jafnvægisstilltur.

    Uppsetning sláttuhnífa

    1. Setjið slátttuhnífinn á drifskaftið (Mynd 61).

      Important: Sveigði hluti sláttuhnífsins þarf að vísa upp að innra byrði sláttuvélarinnar til að tryggja réttan slátt.

    2. Setjið sveigðu skífuna (skálhlið að sláttuhnífnum) og bolta sláttuhnífsins (Mynd 61).

    3. Herðið bolta sláttuhnífsins í 81 til 108 N∙m.

    Jöfnun sláttuborðs

    Athugið að sláttuborðið sé jafnt í hvert sinn sem það er sett upp eða ef slátturinn verður ójafn.

    Athugið sláttuborðið með tilliti til boginna sláttuhnífa áður en jöfnun er framkvæmd og fjarlægið og skiptið um alla bogna hnífa; sjá Unnið við sláttuhnífana áður en haldið er áfram.

    Jafnið sláttuborðið fyrst frá hlið til hliðar og stillið síðan halla frá framenda til afturenda.

    Kröfur:

    Athugun á jöfnun frá hlið til hliðar

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann (aflúttak) og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Stillið sláttuhæðina á 76 mm.

    4. Snúið sláttuhnífunum varlega frá hlið til hliðar.

    5. Mælið fjarlægðina milli ytri skurðbrúna og slétta yfirborðsins (Mynd 64 og Mynd 65).

      Note: Ef báðar mælingar eru ekki innan 5 mm þarf að stilla; sjá Jöfnun frá hlið til hliðar.

      g294044

      Mynd 64

      Sláttuborð með 2 sláttuhnífum

      1. Sláttuhnífar frá hlið til hliðar
      2. Ytri skurðbrúnir
      3. Mælið frá enda sláttuhnífs að slétta yfirborðinu hér.
      g296913

      Mynd 65

      Sláttuborð með 3 sláttuhnífum

      1. Sláttuhnífar frá hlið til hliðar
      2. Ytri skurðbrúnir
      3. Mælið frá enda sláttuhnífs að slétta yfirborðinu hér.

    Athugun á halla sláttuhnífa frá framenda til afturenda

    Athugið halla sláttuhnífa frá framenda til afturenda í hvert sinn sem sláttuborðið er sett upp. Ef framendi sláttuborðsins er meira en 7,9 mm lægri en afturendinn skal stilla hæð sláttuhnífa.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann (aflúttak) og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Stillið sláttuhæðina á 76 mm.

    4. Snúið sláttuhnífunum varlega þannig að þeir snúi frá framenda til afturenda (Mynd 66).

    5. Mælið fjarlægðina frá enda fremri sláttuhnífs að slétta yfirborðinu og frá enda aftari sláttuhnífs að slétta yfirborðinu (Mynd 66 eða Mynd 67).

      Note: Ef endi fremri sláttuhnífs er ekki 1,6 til 7,9 mm lægri en endi aftari sláttuhnífs skal halda áfram í Stilling á halla sláttuhnífa frá framenda til afturenda ferlið.

      g294046

      Mynd 66

      Sláttuborð með 2 sláttuhnífum

      1. Sláttuhnífar frá framenda til afturenda
      2. Ytri skurðbrúnir
      3. Mælið frá enda sláttuhnífs að slétta yfirborðinu hér.
      g296914

      Mynd 67

      Sláttuborð með 3 sláttuhnífum

      1. Sláttuhnífar frá framenda til afturenda
      2. Ytri skurðbrúnir
      3. Mælið frá enda sláttuhnífs að slétta yfirborðinu hér.

    Jöfnun frá hlið til hliðar

    1. Farið að vinstri hlið vinnuvélarinnar.

    2. Stillið svarðarvarnarhjólin í efstu götin eða fjarlægið þau alveg fyrir þessa aðgerð; sjá Stilling svarðarvarnarhjóla.

    3. Stillið hæðarstillistöng sláttuborðs á 76 mm; sjá Stilling sláttuhæðar.

    4. Setjið 2 kubba, hvor um sig 6,6 cm á þykkt, undir hvora hlið fremri brúnar sláttuborðsins, en ekki undir festingar svarðarvarnarhjóla (Mynd 68 eða Mynd 69).

    5. Setjið 2 kubba, hvor um sig 7,3 cm á þykkt, undir aftari brún sláttuborðskantsins, einn á hvorri hlið sláttuborðsins (Mynd 68 eða Mynd 69).

      g298027

      Mynd 68

      Sláttuborð með 2 sláttuhnífum

      1. Viðarkubbur — 6,6 cm þykkur
      2. Viðarkubbur — 7,3 cm þykkur
      g298028

      Mynd 69

      Sláttuborð með 3 sláttuhnífum

      1. Viðarkubbur — 6,6 cm þykkur
      2. Viðarkubbur — 7,3 cm þykkur

    6. Fjarlægið splittið og skífuna af neðri lyftiarmsbolta (Mynd 70).

      g294197

      Mynd 70

      1. Sláttuhæðarplata
      2. Splitti
      3. Skinna

    7. Snúið sláttuhæðarplötunni í annað gat þannig að hún beri þyngd sláttuborðsins eftir að platan er sett upp (Mynd 71).

      g294195

      Mynd 71

    8. Setjið skífuna og splittið aftur í (Mynd 71).

    9. Endurtakið skref 6 til 8 á hinni hlið vinnuvélarinnar.

    10. Athugið jöfnun frá hlið til hliðar aftur; endurtakið þetta ferli þar til mælingar eru réttar.

    11. Haldið áfram að jafna sláttuborðið með því að athuga halla sláttuhnífa frá framenda til afturenda; sjá Athugun á halla sláttuhnífa frá framenda til afturenda.

    Stilling á halla sláttuhnífa frá framenda til afturenda

    1. Snúið stillirónni fremst á sláttuborðinu (Mynd 72).

      g294471

      Mynd 72

      1. Stillistöng
      2. Stilliblokk
      3. Stilliró

    2. Til að hækka framenda sláttuborðsins skal herða stillirónna.

    3. Til að lækka framenda sláttuborðsins skal losa stillirónna.

    4. Eftir stillingu skal athuga halla frá framenda til afturenda aftur og halda áfram að stilla rónna þar til endi fremri sláttuhnífs er 1,6 til 7,9 mm lægri en endi aftari sláttuhnífs; sjá Athugun á halla sláttuhnífa frá framenda til afturenda.

    5. Þegar halli sláttuhnífa frá framenda til afturenda er réttur skal athuga jöfnun sláttuborðsins frá hlið til hliðar aftur; sjá Athugun á halla sláttuhnífa frá framenda til afturenda.

    Fjarlæging sláttuborðs

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann (aflúttak) og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Lækkið hæðarstillistöng sláttuborðs í lægstu stöðu.

    4. Losið 2 neðri boltana sem halda hlíf sláttuborðs við sláttuborðið. Sjá Spjald sláttubúnaðarpallsins losað.

    5. Fjarlægið splittið af fremri stuðningsstönginni og takið stöngina úr festingu sláttuborðsins (Mynd 73).

      g014635

      Mynd 73

      1. Fremri stuðningsstöng
      2. Festing sláttuborðs

    6. Lækkið framenda sláttuborðsins varlega niður á jörðina.

    7. Á annarri hlið vinnuvélarinnar skal fjarlægja skífuna og splittpinnann af bolta sláttuborðsins (Mynd 74).

      g295768

      Mynd 74

      1. Lyftiarmur
      2. Splitti
      3. Skinna

    8. Fjarlægið lyftiarminn af bolta sláttuborðsins (Mynd 74).

    9. Endurtakið skref 7 og 8 fyrir hina hlið vinnuvélarinnar.

    10. Rennið sláttuborðinu aftur til að fjarlægja sláttureimina af vélartrissunni.

    11. Rennið sláttuborðinu út undan vinnuvélinni.

      Note: Geymið alla hluti fyrir uppsetningu síðar.

    Uppsetning sláttuborðs

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann (aflúttak) og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Rennið sláttuborðinu undir vinnuvélina.

    4. Lækkið hæðarstillistöng sláttuborðs í lægstu stöðu.

    5. Á annarri hlið vinnuvélarinnar skal lyfta afturhluta sláttuborðsins og setja lyftiarminn á bolta sláttuborðsins (Mynd 74).

    6. Setjið lyftiarminn á með skífu og splitti (Mynd 74).

    7. Endurtakið skref 5 og 6 fyrir hina hlið vinnuvélarinnar.

    8. Festið fremri stuðningsstöngina við sláttuborðið með klofbolta og splitti (Mynd 73).

    9. Setjið sláttureimina á vélartrissuna; sjá Skipt um reim sláttubúnaðar.

    10. Herðið aftur 2 neðri boltana á hlíf sláttuborðsins við sláttuborðið; sjá Spjald sláttubúnaðarpallsins losað.

    Skipt um útkastsvarnarskjöld

    Tíðni viðhaldsþjónustuViðhaldsferli
    Fyrir hverja notkun eða daglega
  • Skoðið útkastsvarnarskjöld með tilliti til skemmda.
    		•

    Viðvörun

    Óvarið losunarop býður upp á hættuna á því að vinnuvélin skjóti hlutum að stjórnanda eða nærstöddum með meðfylgjandi hættu á alvarlegum meiðslum. Við þetta er hnífurinn einnig óvarinn.

    Notið aldrei vinnuvélina án þess að útkastsvarnarskjöldur, útkastshlíf eða grassafnari sé á sínum stað.

    1. Fjarlægið rónna (3/8 tomma) af stönginni undir sláttuborðinu (Mynd 75).

      g296957

      Mynd 75

      1. Sláttubúnaðarpallur
      2. Snúningspunktur útkastsvarnarskjaldar
      3. Útkastsvarnarskjöldur
      4. Stöng
      5. Gormur
      6. Ró (3/8 tommur)

    2. Rennið stönginni út úr festingu sláttuborðsins, gorminum og útkastsvarnarskjaldinum (Mynd 75).

    3. Fjarlægið skemmda eða slitna útkastsvarnarskjöldinn.

    4. Setjið nýjan útkastsvarnarskjöld upp (Mynd 75).

    5. Rennið beinum enda stangarinnar í gegnum aftari snúningspunkt útkastsvarnarskjaldar.

    6. Setjið gorminn á stöngina, með endavíra niður, og á milli festinga útkastsvarnarskjaldar.

    7. Rennið stönginni í gegnum hinn snúningspunkt útkastsvarnarskjaldar (Mynd 75).

    8. Setjið stöngina fremst á útkastsvarnarskjaldinum í festingu á sláttuborðinu.

    9. Festið aftari enda stangarinnar við sláttuborðið með rónni (3/8 tomma) eins og sýnt er á Mynd 75.

      Important: Útkastsvarnarskjöldurinn verður að vera gormhlaðinn í neðri stöðu. Lyftið skildinum upp til að prófa að hann smelli aftur niður í fulla neðri stöðu.

    Þrif

    Þvottur á neðri hluta sláttuborðs

    Tíðni viðhaldsþjónustuViðhaldsferli
    Eftir hverja notkun
  • Hreinsið sláttuborðshúsið.
    		•

    Important: Hægt er að þvo vinnuvélina með mildu hreinsiefni og vatni. Ekki þrífa vinnuvélina með háþrýstiþvotti. Forðist of mikla vatnsnotkun, sérstaklega við stjórnborð, undir sæti, í kringum vél, vökvadælur og mótora.

    Þvoið neðri hluta sláttuborðsins eftir hverja notkun til að koma í veg fyrir uppsöfnun grass og bæta mulningsvirkni og dreifingu sláttuefnis.

    1. Leggið vinnuvélinni á jafnsléttu, aftengið sláttuhnífsrofann (aflúttak) og færið akstursstýringarnar út í STöðUGíR stillingu.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Tengið slöngutengið við enda þvottatengis sláttuborðsins og opnið vatnið á fullum þrýstingi (Mynd 76).

      Note: Berið smá vaselín á O-hring þvottatengisins til að auðvelda tengingu og vernda O-hringinn.

      g020098

      Mynd 76

      1. Þvottatengi
      2. Slanga
      3. O-hringur
      4. Tengi

    4. Lækkið sláttuborðið í lægstu sláttuhæð.

    5. Setjist í sætið og ræsið vélina.

    6. Tengið sláttuhnífsrofann og látið sláttuborðið ganga í 1 til 3 mínútur.

    7. Aftengið sláttuhnífsrofann, drepið á vélinni, takið lykilinn úr og bíðið þar til allir hreyfanlegir hlutar hafa stöðvast.

    8. Lokið fyrir vatnið og aftengið tengið frá þvottatenginu.

      Note: Ef sláttuborðið er ekki hreint eftir eina þvottalotu skal láta það liggja í bleyti í 30 mínútur. Endurtakið síðan ferlið.

    9. Látið sláttuvélina ganga aftur í 1 til 3 mínútur til að fjarlægja umframvatn.

      Viðvörun

      Brotið eða vantar þvottatengi getur valdið því að hlutir kastist frá vinnuvélinni eða að snerting verði við sláttuhníf. Snerting við sláttuhníf eða kast efni getur valdið meiðslum eða dauða.

      • Skiptið tafarlaust um brotið eða vantar þvottatengi áður en vinnuvélin er notuð aftur.

      • Setjið aldrei hendur eða fætur undir sláttuborðið eða inn í op á vinnuvélinni.

    Förgun úrgangs

    Smurolía, rafgeymar, glussi og kælivökvi vélar eru mengunarvaldar í umhverfinu. Þeim skal farga í samræmi við gildandi reglur á hverjum stað.

    Geymsla

    Öryggi við geymslu

    • Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en sæti stjórnandans er yfirgefið. Leyfið vinnuvélinni að kólna áður en hún er stillt, þjónustuð, þrifin eða sett í geymslu.

    • Geymið ekki vinnuvélina eða eldsneyti nálægt opnum loga og tæmið ekki eldsneyti innandyra eða inni í lokuðum vagni.

    • Geymið ekki vinnuvélina eða eldsneytisílát nærri óvörðum loga, neistaflugi eða kveikiloga, á borð við vatnshitara eða önnur heimilistæki.

    Þrif og geymsla

    1. Aftengið sláttuhnífsrofann (aflúttak) og setjið á stöðuhemla.

    2. Drepið á vélinni, fjarlægið lykilinn og bíðið eftir að allir hreyfanlegir hlutar hafi stöðvast áður en þið yfirgefið sæti stjórnandans.

    3. Fjarlægið grasafskurð og óhreinindi af ytri hluti vinnuvélarinnar, sérstaklega vél og vökvakerfi. Hreinsið óhreinindi og hismi utan af fönum á strokkloki vélarinnar og húsi blásarans.

      Important: Vinnuvélina má þrífa með mildu hreinsiefni og vatni. Ekki nota háþrýstiþvott. Forðist mikla notkun vatns, sérstaklega nærri stjórnborðinu, vélinni, vökvadælunum og mótorunum.

    4. Athugið virkni stöðuhemils; sjá Stöðuhemilstilling.

    5. Skiptið um loftsíuna; sjá Unnið við loftsíu.

    6. Skiptið um olíu á sveifarhúsi; sjá Skipt um smurolíu.

    7. Kannið þrýsting í hjólbörðum; sjá Þrýstingur hjólbarða kannaður.

    8. Hlaðið rafgeyminn; sjá Hleðsla rafgeymis.

    9. Ef vinnuvélin er geymd með rafgeymi uppsettan skal aftengja neikvæða (svarta) kapal rafgeymisins.

    10. Skafið burt mikla uppsöfnun grass og óhreininda undir sláttuborðinu og þvoið síðan vinnuvélina með garðslöngu.

      Note: Látið vinnuvélina ganga með sláttuhnífsrofann (aflúttak) tengdan og vélina á háum lausagangi í 2 til 5 mínútur eftir þvott.

    11. Kannið ástand sláttuhnífanna, sjá Unnið við sláttuhnífana.

    12. Undirbúið vinnuvélina til geymslu ef hún verður ekki notuð í meira en 30 daga. Undirbúið sláttuvélina undir geymslu á eftirfarandi máta:

      1. Bætið eldsneytisstöðugleikaefni/viðhaldsefni í ferskt eldsneyti í geyminum. Fylgið leiðbeiningum framleiðanda efnisins um blöndun. Notið ekki stöðugleikaefni sem inniheldur alkóhól (etanól eða metanól).

      2. Látið vélina ganga í 5 mínútur til að dreifa meðhöndluðu eldsneyti um eldsneytiskerfið.

      3. Slökkvið á vélinni, látið hana kólna og tæmið eldsneytisgeyminn.

      4. Gangsetjið vélina og látið hana ganga þar til hún drepur á sér.

      5. Fargið eldsneyti á viðeigandi máta. Endurvinnið eldsneyti samkvæmt gildandi reglum.

        Important: Geymið ekki eldsneyti með stöðugleikaefni lengur en framleiðandi þess mælir með.

    13. Fjarlægið kerti og athugið ástand þess; sjá Viðhald á kerti. Þegar kertið/kertin eru fjarlægð skal hella 30 ml (2 matskeiðum) af vélarolíu í kertagatið. Notið ræsinn til að snúa vélinni og dreifa olíunni inni í strokknum. Setjið kertið/kertin aftur í. Ekki tengja kertakaplana.

    14. Skoðið og herðið alla bolta, rær og skrúfur. Gerið við eða skiptið um skemmda hluta.

    15. Lakkið yfir rispaða eða óvarða málmfleti. Lakk fæst hjá næsta viðurkennda þjónustu- og söluaðila.

    16. Geymið vinnuvélina í hreinni, þurri vélageymslu eða geymslusvæði. Fjarlægið lykilinn úr rofanum og geymið hann þar sem börn eða óviðkomandi ná ekki til. Breiðið yfir vinnuvélina til að verja hana og halda henni hreinni.

    Geymsla rafgeymis

    1. Hlaðið rafgeymirinn að fullu.

    2. Látið rafgeymirinn standa í 24 klukkustundir og athugið síðan spennu hans.

      Note: Ef spennan er undir 12,6 V skal endurtaka skref 1 og 2.

    3. Aftengið kaplana frá rafgeyminum.

    4. Athugið spennuna reglulega til að tryggja að hún sé 12,4 V eða hærri.

      Note: Ef spennan er undir 12,4 V skal endurtaka skref 1 og 2.

    Ráð við geymslu rafgeymis

    Ef rafgeymirinn er geymdur utan vinnuvélar skal gera eftirfarandi:

    • Geymið rafgeymirinn á köldum og þurrum stað í uppréttri stöðu.

    • Staflið ekki rafgeymum beint ofan á hvorn annan nema þeir séu í kössum.

    • Staflið ekki meira en 3 rafgeymumm (aðeins 2 ef um iðnaðargerð er að ræða).

    • Prófið vökvafylltan rafgeymi á 4 til 6 mánaða fresti og hlaðið hann ef þörf krefur.

    • Athugið og hlaðið rafgeymirinn alltaf áður en hann er settur upp.

    Bilanaleit

    ProblemPossible CauseCorrective Action
    Eldsneytisgeymir sýnir merki um að falla saman eða vinnuvélin virðist oft verða eldsneytislaus.
    1. Pappírsþáttur loftsíu er stíflaður.
    1. Hreinsið pappírsþátt loftsíu.
    Vélin ofhitnar.
    1. Of mikið álag á vélinni.
    2. Olíustaðan í sveifarhúsinu er lág.
    3. Kælikambar og loftleiðir undir blásturshúsi stíflaðar.
    4. Loftsían er óhrein.
    5. Óhreinindi, vatn eða gamalt eldsneyti í kerfi.
    1. Dragið úr aksturshraða.
    2. Fyllið á olíu í sveifarhúsinu.
    3. Losið stíflur úr kælikömbum og loftgöngum.
    4. Hreinsið eða skiptið um loftsíu.
    5. Hafið samband við viðurkenndan þjónustuaðila
    Startarinn gangsetur ekki.
    1. Sláttuhnífsrofi tengdur.
    2. Akstursstjórnstangirnar eru ekki í Stöðugír stöðu.
    3. Rafgeymirinn er tómur.
    4. Raftengingar eru tærðar eða lausar.
    5. Öryggi brunnið.
    6. Rafliði eða rofi skemmdur.
    1. Aftengið sláttuhnífsrofann.
    2. Færið akstursstjórnstangirnar út í Stöðugír stöðu.
    3. Hlaðið rafhlöðuna/rafgeyminn.
    4. Gangið úr skugga um raftengingar hafi góða tengingu.
    5. Skiptið um öryggið.
    6. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    Vélin fer ekki í gang, erfitt er að gangsetja hana eða hún drepur á sér.
    1. Eldsneytisgeymirinn er tómur.
    2. Innsog ekki tengt (ef við á).
    3. Loftsían er óhrein.
    4. Kertakapall/-kaplar lausir eða aftengdir.
    5. Kerti slitið, óhreint eða rangt neistabil.
    6. Óhreinindi í eldsneytissíu.
    7. Óhreinindi, vatn eða gamalt eldsneyti í kerfi.
    8. Rangt eldsneyti í eldsneytisgeymi.
    9. Olíustaðan í sveifarhúsinu er lág.
    1. Fyllið á eldsneytisgeyminn.
    2. Setjið innsogið í kveikta stöðu.
    3. Hreinsið eða skiptið um loftsíu.
    4. Tengið kapalinn/kaplana við kerti.
    5. Setjið nýtt kerti með réttu neistabili.
    6. Skiptið um eldsneytissíu.
    7. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    8. Tæmið geyminn og fyllið með réttu eldsneyti.
    9. Fyllið á olíu í sveifarhúsinu.
    Vélin missir afl.
    1. Of mikið álag á vélinni.
    2. Loftsían er óhrein.
    3. Olíustaðan í sveifarhúsinu er lág.
    4. Kælikambar og loftleiðir undir blásarahúsi vélarinnar eru stíflaðar.
    5. Kerti slitið, óhreint eða rangt neistabil.
    6. Loftræsting eldsneytistanks stífluð.
    7. Óhreinindi í eldsneytissíunni.
    8. Óhreinindi, vatn eða gamalt eldsneyti í kerfi.
    9. Rangt eldsneyti í eldsneytisgeymi.
    1. Dragið úr aksturshraða.
    2. Hreinsið loftsíuna.
    3. Fyllið á olíu í sveifarhúsinu.
    4. Losið stíflur úr kælikömbum og loftgöngum.
    5. Setjið nýtt kerti með réttu neistabili.
    6. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    7. Skiptið um eldsneytissíu.
    8. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    9. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    Ekki er hægt að aka vinnuvélinni.
    1. Framhjáhlaupslokar eru opnir.
    2. Drifreimar eru slitnar, lausar eða slitnar í sundur.
    3. Drifreimar eru farnar af trissum.
    4. Drifbúnaður er bilaður.
    1. Lokið dráttarlokunum.
    2. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    3. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    4. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    Vinnuvélin titrar óeðlilega.
    1. Hnífur/hnífar eru beyglaðir eða úr jafnvægi.
    2. Festibolti hnífs er laus.
    3. Festiboltar vélarinnar eru lausir.
    4. Vélartrissan, lausahjólstrissan eða hnífatrissan er laus.
    5. Trissa vélarinnar er skemmd.
    6. Hnífadrifið er beyglað.
    7. Mótorfestingin er laus eða slitin.
    1. Skiptið um hníf/hnífa.
    2. Herðið festiboltann.
    3. Herðið festiboltana.
    4. Herðið viðeigandi trissu.
    5. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    6. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    7. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    Sláttuhæð er ójöfn.
    1. Sláttuhnífur/-hnífar eru ekki beittir.
    2. Sláttuhnífur/-hnífar bognaðir.
    3. Sláttuborð ekki jafnt.
    4. Svarðarvarnarhjól ekki rétt stillt (ef við á).
    5. Neðri hluti sláttuborðs óhreinn.
    6. Rangur loftþrýstingur í hjólbörðum.
    7. Snælda sláttuhnífs er bogin.
    1. Brýnið sláttuhníf/hnífa.
    2. Setjið nýja sláttuhnífa í.
    3. Jafnið sláttuborðið frá hlið til hliðar og frá framenda til afturenda.
    4. Stillið hæð svarðarvarnarhjóla.
    5. Hreinsið neðri hluta sláttuborðs.
    6. Stillið þrýsting í hjólbörðum.
    7. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    Hnífarnir snúast ekki.
    1. Drifreim slitin, laus eða slitin í sundur.
    2. Drifreim farin af trissu.
    3. Afltakrofi (aflúttak) eða kúpling gölluð.
    4. Sláttureim slitin, laus eða slitin í sundur.
    1. Setjið nýja drifreim í.
    2. Setjið reimina á og athugið stilliskaft og reimarleiðara.
    3. Hafið samband við viðurkenndan þjónustu- og söluaðila.
    4. Setjið nýja sláttureim í.

    Útlistanir

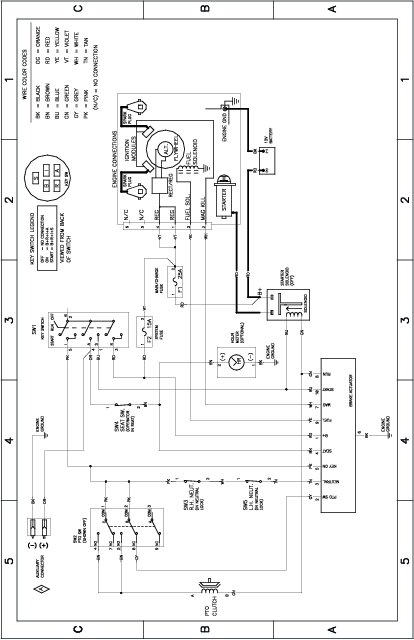

    Rafmagnsteikning 139-2356

    g307974
