Resirkuleringssett

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Hev kutteenheten til TRANSPORTposisjonen; se i operatørmanualen.

4. Slå av motoren og ta ut nøkkelen.

5. Vri batterifrakoblingsbryteren til AV-stillingen. Se trekkenhetens brukerhåndbok.

6. Roter kutteenheten til TJENESTEposisjonen; se i operatørmanualen.

Fjern bladene fra skjæreenheten; se fremgangsmåten for bladfjerning i kutteenhetens bruksanvisning.

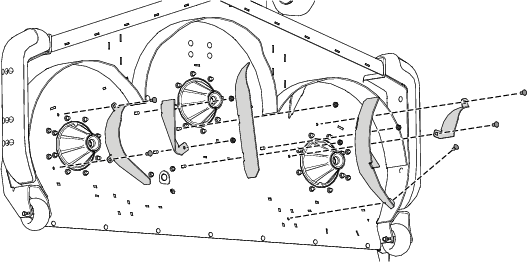

Fjern de eksisterende skjermene og festene fra klippeenheten som vist i Figur 2.

Oppbevar delene hvis du fjerner settet i fremtiden.

Figur 2

Deler som er nødvendige for dette trinnet:

1. Fest løst den bakre høyre skjermen til klippeenheten med to låsebolter (⅜ x ⅞ tomme) og to låsemuttere (⅜ tomme), som vist i Figur 3.

2. Fest løst den bakre venstre skjermen til klippeenheten med to låsebolter (⅜ x ⅞ tomme) og to låsemuttere (⅜ tomme), som vist i Figur 3.

3. Fest løst den bakre midtre skjermen til klippeenheten med tre låsebolter (⅜ x ⅞ tomme) og tre låsemuttere (⅜ tomme) som vist i Figur 3.

4. Fest løst den bakre midtre skjermen til den bakre høyre skjermen og den bakre venstre skjermen med to låsebolter (⅜ x ⅞ tomme) og to låsemuttere (⅜ tomme), som vist i Figur 3.

5. Fest løst de to sidestøtteskjermene og den midtre støtteskjermen med tre låsebolter (⅜ x ⅞ tomme) og tre låsemuttere (⅜ tomme), som vist i Figur 3.

   Note: Den krokede enden av hver støtteskjerm festes i slissen i kammerskjermen.

   Note: Du må kanskje løsne den korresponderende skjermen for at den krokede enden av støtteskjermen skal sitte korrekt.

6. Plugg hullene ved bruk av maskinvaren fjernet i prosedyre Fjerne tennpluggene.

   Monter låseboltene i de firkantede hullene. Monter bolter med halvrundt hode i runde hull.

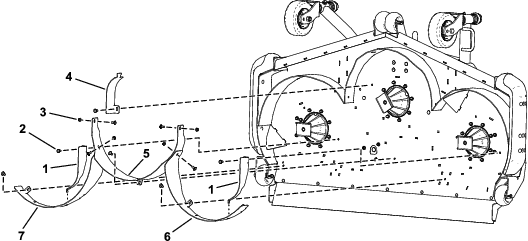

Figur 3

1. Sidestøtteskjerm
2. Låsebolt (⅜ x ⅞ tomme)
3. Låsemutter (⅜ tomme)
4. Midtre støtteskjerm
5. Bakre midtre skjerm
6. Bakre venstre skjerm
7. Bakre høyre skjerm

Deler som er nødvendige for dette trinnet:

Monter bladene på skjæreenheten; se bladinstallasjonsprosedyren i kutteenhetens brukermanual.

1. Stram til alle mutterne og boltene for skjermene.

2. Roter knivene og påse at det er klaring mellom knivene og skjermene. Hvis det ikke er det, løsner du skjermen(e) til det er klaring, og så fester du skjermen(e).

Roter klippeenheten til KLIPPEposisjonen; se i operatørmanualen.

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Hev kutteenheten til TRANSPORTposisjonen; se i operatørmanualen.

4. Slå av motoren og ta ut nøkkelen.

5. Roter kutteenheten til TJENESTEposisjonen; se i operatørmanualen.

6. Fjern resirkuleringsskjermene.

   Ta vare på alle delene som fjernes.

7. Skift ut resirkuleringsknivene med standardkniver (hvis aktuelt).

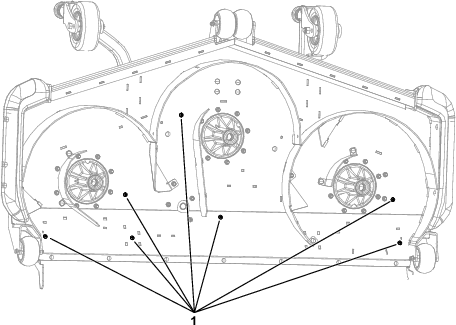

8. Monter sekskanthodeboltene (⅜ x ¾ tomme) og flensmutterne (⅜ tomme) i hullene på toppen av klippeenheten med bolthodet under.

   Note: Alle åpne hull som ikke dekkes av remdeksler eller rammen, må tettes for å hindre at sand og/eller andre små gjenstander kastes opp gjennom klippeenheten.

Et resirkuleringssett (montert på skjæreenheten) kan øke energibruket. For å forlenge driftstiden gjør minst ett av følgende alternativer:

• Fjern de eksisterende resirkuleringsbladene og installer lavseilblad; se prosedyren for bladfjerning og montering i operatørmanualen for kutteenheten din.

• Reduser kutteenhetens bladhastighet; se bladhastighetsinstruksjonene i trekkenhetens operatørmanual.
