リサイクラキット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. カッティングユニットを移動位置まで持ち上げる。オペレーターマニュアルを参照すること。

4. エンジンを止め、キーを抜き取る。

5. バッテリー遮断スイッチを OFF 位置にする; トラクションユニットのオペレーターズマニュアルを参照。

6. カッティングユニットを点検位置まで回転させる。オペレーターマニュアルを参照すること。

カッティングユニットからブレードを取り外す。ブレードの取り外し手順については、カッティングユニットのオペレーターズマニュアルを参照すること。

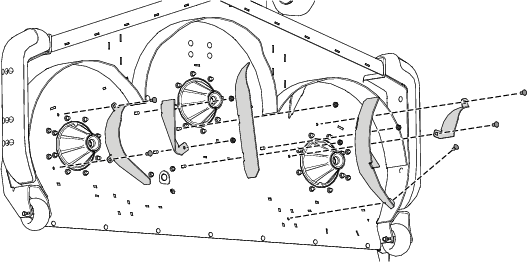

図 2のように、刈り込みデッキから既存のバッフルと締結具を外します。

今後にキットを取り外す可能性がある場合には、外したバッフルなどを保管してください。

図 2

この作業に必要なパーツ

1. 右後バッフルを刈り込みデッキに仮止めする；キャリッジボルト（2/8 x 7/8"）3本とロックナット（2/8"）3個を使用して図 3のように取り付ける。

2. 左後バッフルを刈り込みデッキに仮止めする；キャリッジボルト（2/8 x 7/8"）3本とロックナット（2/8"）3個を使用して図 3のように取り付ける。

3. 中央後バッフルを刈り込みデッキに仮止めする；キャリッジボルト（3/8 x 7/8"）3本とロックナット（3/8"）3個を使用して図 3のように取り付ける。

4. 中央後バッフルを右後バッフルと左後バッフルに仮止めする；キャリッジボルト（3/8 x 7/8"）2本とロックナット（3/8"）2個を使用して図 3のように取り付ける。

5. サイドキッカーバッフル（2枚）とセンターキッカーバッフルを仮止めする；キャリッジボルト（3/8 x 7/8"）3本とロックナット（3/8"）3個を使用して図 3のように取り付ける。

   Note: 各キッカーバッフルのフック側は、チェンバーバッフルのスロットにはめ込みます。

   Note: フック側がうまく嵌らない場合は、相手方のバッフルを少しゆるめてください。

6. 手順 プラグを取り外すで外した金具を使って穴をふさぐ。

   四角い穴はキャリッジボルトでふさぐ。丸い穴はボタンヘッドボルトでふさぐ

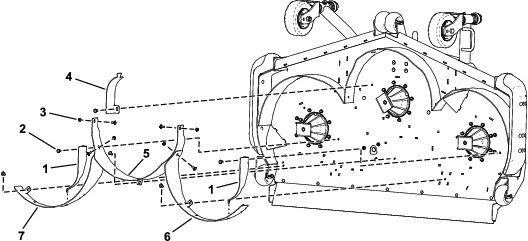

図 3

1. サイドキッカーバッフル
2. キャリッジボルト（⅜ x ⅞"）
3. ロックナット（⅜"）
4. センターキッカーバッフル
5. 右中央バッフル
6. 左後バッフル
7. 右後バッフル

この作業に必要なパーツ

ブレードをカッティングユニットに取り付ける。ブレードの取り付け手順については、カッティングユニットのオペレーターズマニュアルを参照すること。

1. バッフル固定用のすべてのルトとナットを締めつける。

2. ブレードを手で回して、バッフルとブレードとの間に隙間があることを確認する。隙間がない場合は、バッフルをゆるめて隙間を作る。

カッティングユニットを刈り位置まで回転させる。オペレーターマニュアルを参照すること。

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. カッティングユニットを移動位置まで持ち上げる。オペレーターマニュアルを参照すること。

4. エンジンを止め、キーを抜き取る。

5. カッティングユニットを点検位置まで回転させる。オペレーターマニュアルを参照すること。

6. リサイクラ用バッフルを取り外す。

   外した金具類は保管する。

7. リサイクラ用のブレードを標準ブレードに交換する（当てはまる場合）。

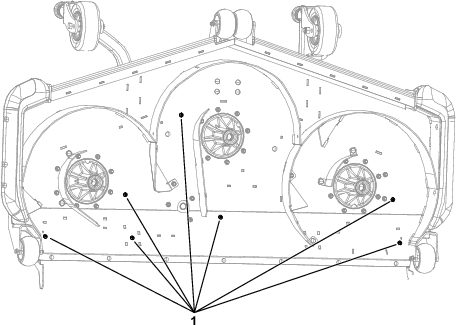

8. 六角ソケットボルト（3/8 x 3/4"）とフランジナット（3/8"）をデッキ上部の穴に取り付ける；ボルトの頭を下にして取り付けること。

   Note: ベルトシールドやフレームでふさがれていない穴はすべてふさぐ必要があります。穴があると砂や異物が飛び出して危険です。

（カッティングユニットに装備されている）リサイクラーキットを使うと、エネルギー消費量が増加する可能性があります。稼働時間を延長するには、以下のいずれかの方法を実行します：

• 既存のリサイクラーブレードを取り外し、ローセイルブレードを取り付ける。ブレードの取り外しと取り付けの手順については、カッティングユニットのオペレーターズマニュアルを参照すること。

• カッティングユニットのブレード回転速度を下げる。トラクションユニットのオペレーターズマニュアルに記載されているブレードの回転速度に関する指示を参照すること。
