Recycler-sats

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Höj upp klippenheten till TRANSPORTLäGET. Se bruksanvisningen.

4. Stäng av motorn och ta ut nyckeln.

5. Vrid bortkopplingsbrytaren för batterierna till läget AV. Se traktorenhetens bruksanvisning.

6. Vrid klippenheten till SERVICELäGET. Se bruksanvisningen.

Ta bort knivarna från klippenheten. Se proceduren för knivborttagning i klippenhetens bruksanvisning.

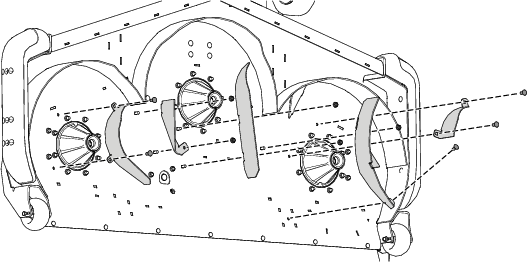

Ta bort de befintliga skärmarna och fästelementen från klippdäcket enligt Figur 2.

Behåll delarna om du ska ta bort satsen i framtiden.

Figur 2

Delar som behövs till detta steg:

1. Fäst den bakre högra skärmen löst på klippdäcket med två vagnsskruvar (⅜ x ⅞ tum) och två låsmuttrar (⅜ tum) enligt Figur 3.

2. Fäst den bakre vänstra skärmen löst på klippdäcket med två vagnsskruvar (⅜ x ⅞ tum) och två låsmuttrar (⅜ tum) enligt Figur 3.

3. Fäst den bakre mittskärmen löst på klippdäcket med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 3.

4. Fäst den bakre mittskärmen löst på den bakre högra skärmen och den bakre vänstra skärmen med två vagnsskruvar (⅜ x ⅞ tum) och två låsmuttrar (⅜ tum) enligt Figur 3.

5. Fäst de två sidostötskärmarna och den mittre stötskärmen med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 3.

   Note: Den krokförsedda änden på stötskärmarna går in i skåran i kammarskärmen.

   Note: Du kan behöva lossa på den mottagande skärmen för att stötskärmens krokförsedda ände ska passa ordentligt.

6. Montera fästelementen som du tog bort i proceduren Ta bort pluggarna i hålen.

   Montera vagnsskruvarna i de fyrkantiga hålen. Montera skruvarna med runt huvud i de runda hålen.

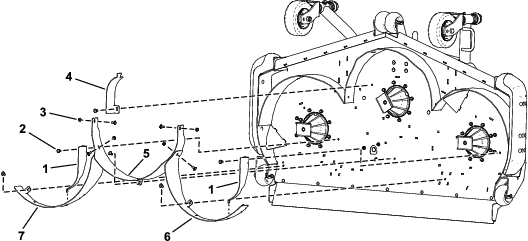

Figur 3

1. Stötskärm, sida
2. Vagnsskruv (⅜ x ⅞ tum)
3. Låsmutter (⅜ tum)
4. Mittre stötskärm
5. Bakre mittskärm
6. Vänster skärm, bak
7. Höger skärm, bak

Delar som behövs till detta steg:

Montera knivarna från klippenheten. Se proceduren för knivmontering i klippenhetens bruksanvisning.

1. Dra åt alla muttrar och skruvar till skärmarna.

2. Rotera knivarna och kontrollera att det finns ett mellanrum mellan knivarna och skärmarna. Om det inte finns något spelrum lossar du på skärmarna tills det finns spelrum och fäster sedan skärmarna igen.

Vrid klippenheten till KLIPPLäGET. Se bruksanvisningen.

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Höj upp klippenheten till TRANSPORTLäGET. Se bruksanvisningen.

4. Stäng av motorn och ta ut nyckeln.

5. Vrid klippenheten till SERVICELäGET. Se bruksanvisningen.

6. Ta bort Recycler-skärmarna.

   Spara fästelementen.

7. Byt ut Recycler-knivarna mot standardknivar (förekommande fall).

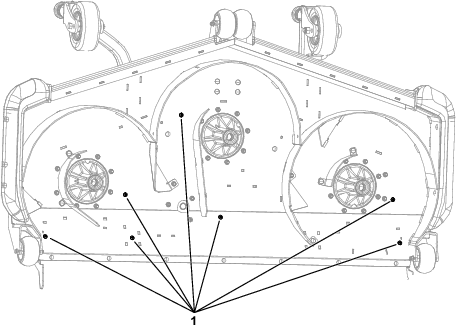

8. Montera insexskruvarna (⅜ x ¾ tum) och flänsmuttrarna (⅜ tum) i hålen på däckets ovansida, med skruvhuvudena på undersidan.

   Note: Du måste täppa till alla öppna hål som inte täcks av remskydden eller ramen för att förhindra att sand eller andra små föremål slungas upp genom däcket.

En Recycler-sats (monterad på klippenheten) kan öka energiförbrukningen För att förlänga drifttiden ska du utföra åtminstone en av följande åtgärder:

• Ta bort de befintliga Recycler-knivarna och montera knivar med lågt segel. Se proceduren för borttagning och montering av knivar i klippenhetens bruksanvisning.

• Minska klippenhetens knivhastighet. Se anvisningarna om knivhastighet i klippenhetens bruksanvisning.
