Komplet za malčiranje

1. Parkirajte uređaj na ravnoj površini.

2. Aktivirajte ručnu kočnicu.

3. Podignite jedinicu za rezanje u položaj za TRANSPORT (Prijevoz); pogledajte Upute za upotrebu.

4. Ugasite motor i izvadite ključ.

5. Okrenite prekidač za odspajanje akumulatora u položaj OFF (Isključeno); pogledajte Upute za upotrebu vučne jedinice.

6. Okrenite jedinicu za rezanje u položaj SERVICE (Upotreba); pogledajte Upute za upotrebu.

Uklonite noževe iz jedinice za rezanje; pogledajte postupak uklanjanja noževa u Uputama za upotrebu jedinice za rezanje.

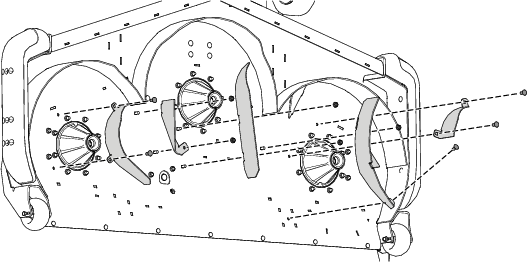

Uklonite postojeće odbojnike i pričvršćivače s kosišta kako prikazuje Slika 2.

Sačuvajte dijelove; trebat će vam ako u budućnosti budete uklanjali komplet.

Slika 2

Dijelovi potrebni za ovaj postupak:

1. Labavo pričvrstite stražnji desni odbojnik na kosište pomoću 2 noseća vijka (⅜ × ⅞ inča) i 2 sigurnosne matice (⅜ inča) kako prikazuje Slika 3.

2. Labavo pričvrstite stražnji lijevi odbojnik na kosište pomoću 2 noseća vijka (⅜ × ⅞ inča) i 2 sigurnosne matice (⅜ inča) kako prikazuje Slika 3.

3. Labavo pričvrstite stražnji središnji odbojnik na kosište pomoću 3 noseća vijka (⅜ × ⅞ inča) i 3 sigurnosne matice (⅜ inča) kako prikazuje Slika 3.

4. Labavo pričvrstite stražnji središnji odbojnik na stražnji desni odbojnik i stražnji lijevi odbojnik pomoću 2 noseća vijka (⅜ × ⅞ inča) i 2 sigurnosne matice (⅜ inča) kako prikazuje Slika 3.

5. Labavo pričvrstite 2 bočna odbojnika za usmjeravanje i središnji odbojnik za usmjeravanje pomoću 3 noseća vijka (⅜ × ⅞ inča) i 3 sigurnosne matice (⅜ inča) kako prikazuje Slika 3.

   Note: Kraj svakog odbojnika za usmjeravanje u obliku kuke pričvršćuje se u utor u odbojniku komore.

   Note: Možda ćete morati popustiti spojni odbojnik kako bi kraj odbojnika za usmjeravanje u obliku kuke pravilno sjeo.

6. Zatvorite rupe pomoću pribora uklonjenog u postupku Uklanjanje čepova.

   Umetnite noseće vijke u četvrtaste rupe. Umetnite dugmaste vijke u okrugle rupe.

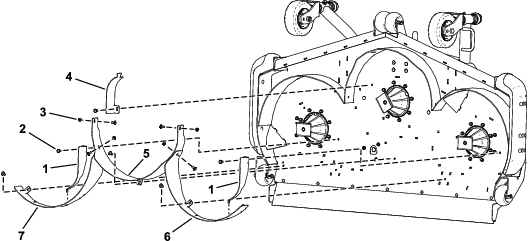

Slika 3

1. Bočni odbojnik za usmjeravanje
2. Noseći vijak (⅜ × ⅞ inča)
3. Sigurnosna matica (⅜ inča)
4. Središnji odbojnik za usmjeravanje
5. Stražnji središnji odbojnik
6. Stražnji lijevi odbojnik
7. Stražnji desni odbojnik

Dijelovi potrebni za ovaj postupak:

Postavite noževe na jedinicu za rezanje; pogledajte postupak postavljanja noževa u Uputama za upotrebu jedinice za rezanje.

1. Zategnite sve matice i vijke za odbojnike.

2. Okrenite noževe i uvjerite se da postoji razmak između noževa i odbojnika. Ako nema razmaka, olabavite odbojnik(e) dok ne nastane dovoljno razmaka, a zatim učvrstite odbojnik(e).

Okrenite jedinicu za rezanje u položaj MOWING (Košnja); pogledajte Upute za upotrebu.

1. Parkirajte uređaj na ravnoj površini.

2. Aktivirajte ručnu kočnicu.

3. Podignite jedinicu za rezanje u položaj za TRANSPORT (Prijevoz); pogledajte Upute za upotrebu.

4. Ugasite motor i izvadite ključ.

5. Okrenite jedinicu za rezanje u položaj SERVICE (Upotreba); pogledajte Upute za upotrebu.

6. Uklonite odbojnike uređaja za malčiranje.

   Sačuvajte dijelove.

7. Zamijenite noževe uređaja za malčiranje standardnim noževima (ako je to primjenjivo).

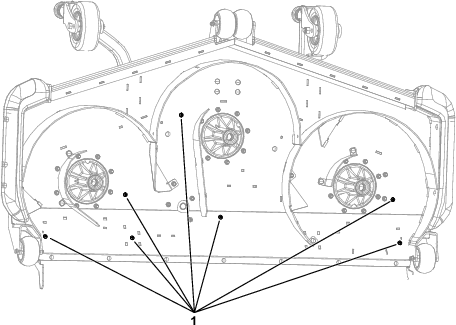

8. Umetnite šesterokutne vijke (⅜ x ¾ inča) i prirubne matice (⅜ inča) u rupe na vrhu kosišta tako da glava vijka bude s donje strane.

   Note: Morate začepiti sve otvorene rupe koje nisu prekrivene štitnicima pojasa ili okvirom kako biste spriječili izbacivanje pijeska i/ili drugih malih predmeta kroz kosište.

Komplet za malčiranje (postavljen na jedinicu za rezanje) može povećati potrošnju energije. Da biste produžili vrijeme rada, primijenite barem jednu od sljedećih opcija:

• Uklonite postojeće noževe uređaja za malčiranje i postavite noževe s krilom; pogledajte postupak uklanjanja i postavljanja noževa u Uputama za upotrebu jedinice za rezanje.

• Smanjite brzinu noževa jedinice za rezanje; pogledajte upute za brzinu noževa u Uputama za upotrebu vučne jedinice.
