Kierrätyssarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Nosta leikkuuyksikkö KULJETUSASENTOON. Lisätietoja on käyttöoppaassa.

4. Sammuta moottori ja irrota virta-avain.

5. Käännä akun virrankatkaisin OFF-asentoon. Lisätietoja on ajoyksikön käyttöoppaassa.

6. Käännä leikkuuyksikkö HUOLTOASENTOON. Lisätietoja on käyttöoppaassa.

Irrota terät leikkuuyksiköstä. Katso terien irrotusohjeet leikkuuyksikön käyttöoppaasta.

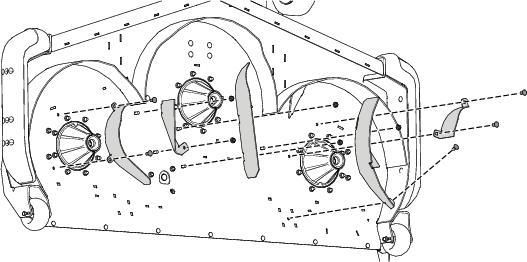

Irrota olemassa olevat levittimet ja kiinnikkeet leikkuupöydästä siten kuin Kuva 2 esittää.

Säilytä osat sarjan myöhempää irrotusta varten.

Kuva 2

Vaiheeseen tarvittavat osat:

1. Asenna oikeanpuoleinen takalevitin löysästi leikkuupöytään kahdella lukkopultilla (⅜ × ⅞ tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 3).

2. Asenna vasemmanpuoleinen takalevitin löysästi leikkuupöytään kahdella lukkopultilla (⅜ × ⅞ tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 3).

3. Asenna keskimmäinen takalevitin löysästi leikkuupöytään kolmella lukkopultilla (⅜ × ⅞ tuumaa) ja kolmella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 3).

4. Asenna keskimmäinen takalevitin löysästi oikeanpuoleiseen takalevittimeen ja vasemmanpuoleiseen takalevittimeen kahdella lukkopultilla (⅜ × ⅞ tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 3).

5. Kiinnitä kaksi sivutyöntölevitintä ja keskimmäinen työntölevitin löysästi käyttämällä 3 lukkopulttia (⅜ × ⅞ tuumaa) ja 3 lukkomutteria (⅜ tuumaa) siten kuin Kuva 3 esittää.

   Note: Kunkin työntölevittimen koukkumainen pää kiinnitetään kotelolevittimen koloon.

   Note: Vastakkaista levitintä on ehkä löysättävä, jotta työntölevittimen koukkumainen pää voidaan sovittaa oikein paikalleen.

6. Tulppaa reiät aiemminTulppien irrotus irrotetuilla kiinnitystarvikkeilla.

   Asenna lukkopultit nelikulmaisiin reikiin. Asenna pyöreäkantaiset pultit pyöreisiin reikiin.

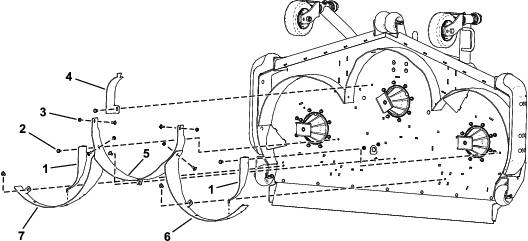

Kuva 3

1. Sivutyöntölevitin
2. Lukkopultti (⅜ × ⅞ tuumaa)
3. Lukkomutteri (⅜ tuumaa)
4. Keskimmäinen työntölevitin
5. Keskimmäinen takalevitin
6. Vasemmanpuoleinen takalevitin
7. Oikeanpuoleinen takalevitin

Vaiheeseen tarvittavat osat:

Asenna terät leikkuuyksikköön. Katso terien asennusohjeet leikkuuyksikön käyttöoppaasta.

1. Kiristä kaikki levittimien mutterit ja pultit.

2. Käännä teriä ja varmista, että terien ja levittimien välillä on riittävästi tilaa. Jos ei ole, löysää levitintä/levittimiä, kunnes väli on riittävä, ja kiinnitä sitten levitin/levittimet.

Käännä leikkuuyksikkö LEIKKUUASENTOON. Lisätietoja on käyttöoppaassa.

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Nosta leikkuuyksikkö KULJETUSASENTOON. Lisätietoja on käyttöoppaassa.

4. Sammuta moottori ja irrota virta-avain.

5. Käännä leikkuuyksikkö HUOLTOASENTOON. Lisätietoja on käyttöoppaassa.

6. Irrota kierrätyslevittimet.

   Säilytä kiinnitystarvikkeet.

7. Vaihda kierrätysterät vakioteriin (jos on).

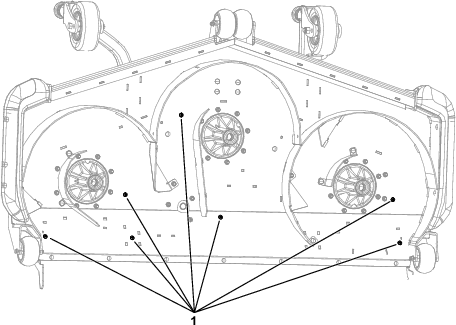

8. Asenna kuusiokolopultit (⅜ × ¾ tuumaa) ja laippamutterit (⅜ tuumaa) leikkuupöydän yläosassa oleviin reikiin siten, että pulttipää tulee alapuolelle.

   Note: Kaikki avoimet reiät, joita hihnasuojukset tai runko ei peitä, on tukittava, jotta hiekkaa ja/tai muita pieniä esineitä ei sinkoudu ylös leikkuupöydän läpi.

Kierrätyssarja (joka on asennettu leikkuuyksikköön) voi lisätä energiankulutusta. Voit pidentää toiminta-aikaa tekemällä vähintään yhden seuraavista vaihtoehdoista:

• Irrota nykyiset kierrätysterät ja asenna matalat terät. Katso terien irrotus- ja asennusohjeet leikkuuyksikön käyttöoppaasta.

• Pienennä leikkuuyksikön terien nopeutta. Katso terien nopeutta koskevat ohjeet ajoyksikön käyttöoppaasta.
