Recyclerset

1. Parkeer de machine op een horizontaal oppervlak.

2. Stel de parkeerrem in werking.

3. Breng het maaidek omhoog in de TRANSPORTSTAND; raadpleeg uw gebruikershandleiding.

4. Zet de motor af en verwijder het sleuteltje.

5. Zet de afkoppelschakelaar van de accu op UIT, raadpleeg de Gebruikershandleiding van de tractie-eenheid.

6. Draai het maaidek naar de ONDERHOUDSSTAND; raadpleeg uw gebruikershandleiding.

Verwijder de messen van het maaidek; raadpleeg de procedure voor het verwijderen van de messen in de gebruikershandleiding van de maai-eenheid.

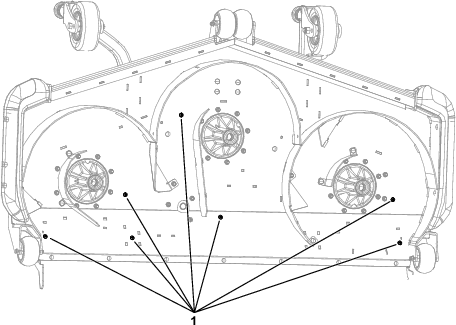

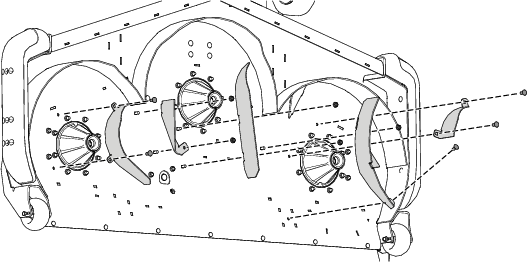

Verwijder de bestaande schotten en het bevestigingsmateriaal van het maaidek zoals getoond in Figuur 2.

Bewaar de onderdelen als u de set in de toekomst verwijdert.

Figuur 2

Benodigde onderdelen voor deze stap:

1. Bevestig het achterste rechterschot losjes aan het maaidek; gebruik hiervoor 2 slotbouten (⅜" x ⅞") en 2 borgmoeren (⅜") zoals getoond in Figuur 3.

2. Bevestig het achterste linkerschot losjes aan het maaidek; gebruik hiervoor 2 slotbouten (⅜" x ⅞") en 2 borgmoeren (⅜") zoals wordt getoond in Figuur 3.

3. Bevestig het achterste, middelste schot losjes aan het maaidek; gebruik hiervoor 3 slotbouten (⅜" x ⅞") en 3 borgmoeren (⅜") zoals wordt getoond in Figuur 3.

4. Bevestig het achterste, middelste schot losjes aan het achterste rechterschot en het achterste linkerschot; gebruik hiervoor 2 slotbouten (⅜" x ⅞") en 2 borgmoeren (⅜") zoals getoond in Figuur 3.

5. Bevestig de 2 zijdelingse kickerplaten en de middelste kickerplaat; gebruik hiervoor 3 slotbouten (⅜" x ⅞") en 3 borgmoeren (⅜") zoals wordt getoond in Figuur 3.

   Note: Verbind het haakuiteinde van de kickerplaten met de sleuf in het maaikastschot.

   Note: Mogelijk moet u het overeenkomende schot losmaken om het gehaakte uiteinde van de kickerplaat te doen passen.

6. Plaats pluggen in de opening met het bevestigingsmateriaal dat u hebt verwijderd in procedure De pluggen verwijderen.

   Plaats slotbouten in de vierkanten openingen. Plaats bolkopbouten in de ronde openingen.

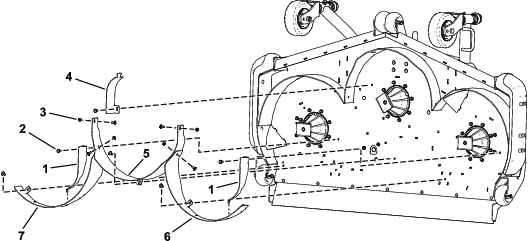

Figuur 3

1. Kickerplaat zijkant
2. Slotbout (⅜" x ⅞")
3. Borgmoer (⅜")
4. Kickerplaat midden
5. Achterste, middelste schot
6. Achterste linkerschot
7. Achterste rechterschot

Benodigde onderdelen voor deze stap:

Monteer de messen op het maaidek; raadpleeg de procedure voor het monteren van de messen in de gebruikershandleiding van de maai-eenheid.

1. Draai alle bouten en moeren van de schotten stevig vast.

2. Draai de messen en zorg ervoor dat er speling is tussen de messen en schotten. Als dit niet het geval is, moet u het schot/de schotten losmaken tot er speling is en dan het schot/de schotten bevestigen.

Draai het maaidek naar de MAAISTAND; raadpleeg uw gebruikershandleiding.

1. Parkeer de machine op een horizontaal oppervlak.

2. Stel de parkeerrem in werking.

3. Breng het maaidek omhoog in de TRANSPORTSTAND; raadpleeg uw gebruikershandleiding.

4. Zet de motor af en verwijder het sleuteltje.

5. Draai het maaidek naar de ONDERHOUDSSTAND; raadpleeg uw gebruikershandleiding.

6. Verwijder de recyclerschotten.

   Bewaar het bevestigingsmateriaal.

7. Vervang de recyclermessen door standaardmessen (indien van toepassing).

8. Monteer de inbusbouten (⅜" x ¾") en de flensmoeren (⅜") in de gaten bovenaan het maaidek, met de boutkop naar onderen.

   Note: U moet pluggen plaatsen in alle open gaten die niet afgedekt worden door riemkappen of het frame zodat zand en/of andere kleine objecten niet door het maaidek naar boven worden geworpen.

Een recyclerset (gemonteerd op de maai-eenheid) kan het energieverbruik verhogen. Om de bedrijfsduur te verlengen, moet u minstens een van de volgende dingen doen:

• De bestaande recyclermessen verwijderen en messen met lage vleugel monteren; raadpleeg de procedure voor het verwijderen en monteren van messen in de gebruikershandleiding van uw maai-eenheid.

• De messnelheid van de maai-eenheid verminderen; raadpleeg de instructies aangaande de messnelheid in de gebruikershandleiding van de tractie-eenheid.
