Recycler komplet

1. Parkirajte mašinu na ravnoj površini.

2. Aktivirajte parkirnu kočnicu.

3. Podignite jedinicu za sečenje u položaj za TRANSPORT; pogledajte Priručnik za operatera.

4. Isključite motor i uklonite ključ.

5. Prebacite prekidač za isključivanje akumulatora u ISKLJUčENI položaj; pogledajte Priručnik za operatera vučne jedinice.

6. Okrenite jedinicu za sečenje u položaj za SERVISIRANJE; pogledajte Priručnik za operatera vučne jedinice.

Uklonite sečiva sa jedinice za sečenje; pogledajte postupak uklanjanja sečiva u Priručniku za operatera jedinice za sečenje.

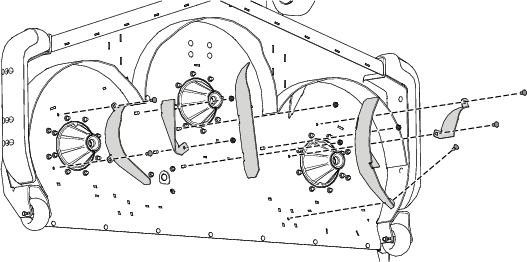

Uklonite postojeće skretnice i pričvršćivače sa kućišta kosilice kao što je prikazano na Слика 2.

Sačuvajte delove ako budete uklanjali komplet u budućnosti.

Слика 2

Делови потребни за овај поступак:

1. Labavo pričvrstite zadnju desnu skretnicu na kućištu kosilice pomoću 2 zavrtnja sa poluokruglom kapom (⅜ x ⅞") i 2 kontranavrtke (⅜") kao što je prikazano na Слика 3.

2. Labavo pričvrstite zadnju levu skretnicu na kućištu kosilice pomoću 2 zavrtnja sa poluokruglom kapom (⅜ x ⅞") i 2 kontranavrtke (⅜") kao što je prikazano na Слика 3.

3. Labavo pričvrstite zadnju srednju skretnicu na kućištu kosilice pomoću 3 zavrtnja sa poluokruglom kapom (⅜ x ⅞") i 3 kontranavrtke (⅜") kao što je prikazano na Слика 3.

4. Labavo pričvrstite zadnju srednju skretnicu za zadnju desnu skretnicu i zadnju levu skretnicu pomoću 2 zavrtnja sa poluokruglom kapom ( ⅜ x ⅞") i 2 kontranavrtke (⅜") kao što je prikazano na Слика 3.

5. Labavo pričvrstite 2 bočne skretnice skretača i srednju skretnicu skretača pomoću 3 zavrtnja sa poluokruglom kapom (⅜ x ⅞") i 3 kontranavrtke (⅜") kao što je prikazano na Слика 3.

   Note: Zakrivljeni kraj svake skretnice skretača se postavlja u prorez na skretnici komore.

   Note: Možda ćete morati da olabavite odgovarajuću skretnicu kako biste omogućili da zakrivljeni kraj skretnice skretača pravilno nalegne.

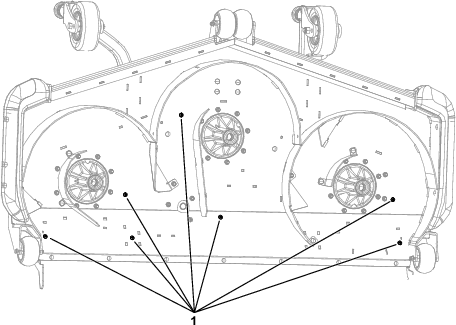

6. Zatvorite otvore pomoću elemenata za pričvršćivanje koji su uklonjeni u postupku Uklanjanje čepova.

   Postavite zavrtnje sa poluokruglom kapom u kvadratne otvore. Postavite zavrtnje sa poluokruglom glavom u okrugle otvore.

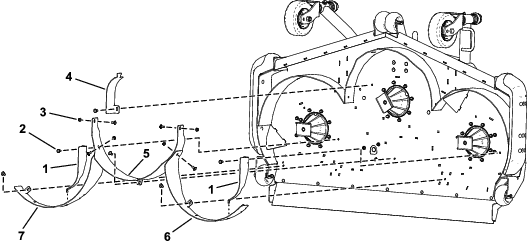

Слика 3

1. Bočna skretnica skretača
2. Zavrtanj sa poluokruglom kapom (⅜ x ⅞")
3. Kontranavrtka (⅜")
4. Srednja skretnica skretača
5. Zadnja srednja skretnica
6. Zadnja leva skretnica
7. Zadnja desna skretnica

Делови потребни за овај поступак:

Postavite sečiva na jedinicu za sečenje; pogledajte postupak montaže sečiva u Priručniku za operatera jedinice za sečenje.

1. Zategnite sve navrtke i zavrtnje za skretnice.

2. Okrenite sečiva i uverite se da postoji zazor između sečiva i skretnica. Ako ne postoji, olabavite skretnice dok ne dobijete zazor, a zatim pričvrstite skretnice.

Okrenite jedinicu za sečenje u položaj za KOšENJE; pogledajte Priručnik za operatera.

1. Parkirajte mašinu na ravnoj površini.

2. Aktivirajte parkirnu kočnicu.

3. Podignite jedinicu za sečenje u položaj za TRANSPORT; pogledajte Priručnik za operatera.

4. Isključite motor i uklonite ključ.

5. Okrenite jedinicu za sečenje u položaj za SERVISIRANJE; pogledajte Priručnik za operatera vučne jedinice.

6. Uklonite Recycler skretnice.

   Sačuvajte pričvršćivače.

7. Zamenite Recycler sečiva standardnim sečivima (ako je primenljivo).

8. Postavite zavrtnje sa imbus glavom (⅜ x ¾") i navrtke sa prirubnicom (⅜") u otvore na gornjoj strani kućišta tako da glava zavrtnja bude sa donje strane.

   Note: Morate da zatvorite sve otvore koji nisu pokriveni štitnicima kaiša ili ramom kako biste sprečili da pesak i/ili drugi sitni predmeti budu izbačeni nagore kroz kućište.

Recycler komplet (postavljen na jedinicu za sečenje) može da poveća potrošnju energije. Da biste produžili vreme rada, izaberite barem jednu od sledećih opcija:

• Uklonite postojeća Recycler sečiva i montirajte sečiva sa niskim krilcima; pogledajte postupak uklanjanja i montaže sečiva u Priručniku za operatera jedinice za sečenje.

• Smanjite brzinu sečiva jedinice za sečenje; pogledajte uputstva za brzinu sečiva u Priručniku za operatera vučne jedinice.
