Mulchkit

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Aktivieren Sie die Feststellbremse.

3. Heben Sie das Mähwerk in die TRANSPORTstellung, weitere Informationen finden Sie in der Bedienungsanleitung.

4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

5. Drehen Sie den Trennschalter des Akkus in AUS -Stellung; siehe Betriebsanleitung der Zugmaschine.

6. Drehen Sie das Mähwerk in die WARTUNGSstellung, weitere Informationen finden Sie in der Bedienungsanleitung.

Entfernen Sie die Messer aus dem Mähwerk, befolgen Sie dazu die Anweisungen zum Ausbau der Messer in der Bedienungsanleitung des Mähwerks.

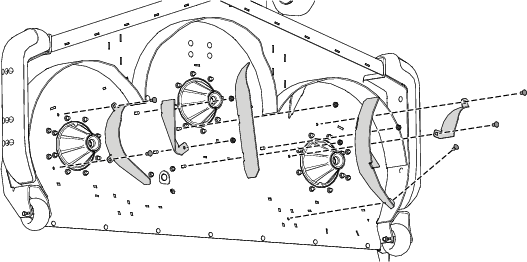

Entfernen Sie die vorhandenen Ablenkbleche und deren Befestigungselemente vom Mähwerk, wie in Bild 2 dargestellt.

Bewahren Sie die Teile auf, wenn Sie das Kit in Zukunft wieder abbauen.

Bild 2

Für diesen Arbeitsschritt erforderliche Teile:

1. Befestigen Sie das hintere, rechte Ablenkblech lose mit zwei Schlossschrauben (3/8" x 7/8") und zwei Sicherungsmuttern (3/8") am Mähwerk, wie in Bild 3 dargestellt.

2. Befestigen Sie das hintere, linke Ablenkblech lose mit zwei Schlossschrauben (3/8" x 7/8") und zwei Sicherungsmuttern (3/8") am Mähwerk, wie in Bild 3 dargestellt.

3. Befestigen Sie das hintere, mittlere Ablenkblech lose mit drei Schlossschrauben (3/8" x 7/8") und drei Sicherungsmuttern (3/8") am Mähwerk, wie in Bild 3 dargestellt.

4. Befestigen Sie das hintere, mittlere Ablenkblech lose mit zwei Schlossschrauben (3/8" x 7/8") und zwei Sicherungsmuttern (3/8") am hinteren, rechten und linken Ablenkblech, wie in Bild 3 dargestellt.

5. Befestigen Sie die beiden seitlichen Ablenkbleche und das mittlere Ablenkblech lose mit drei Schlossschrauben (3/8" x 7/8") und drei Sicherungsmuttern (3/8"), wie in Bild 3 dargestellt.

   Note: Das Ende mit dem Haken an jedem Kickerablenkblech wird im Schlitz im Kammerablenkblech befestigt.

   Note: Sie müssen u. U. das passende Ablenkblech lösen, damit das Ende mit dem Haken am Kickerablenkblech richtig passt.

6. Schließen Sie die Löcher mit Hilfe der im Schritt Entfernen der Stopfen entfernten Befestigungselemente.

   Setzen Sie die Schlossschrauben in die Vierkantlöcher ein. Setzen Sie die Flachkopfschrauben in die runden Löcher ein.

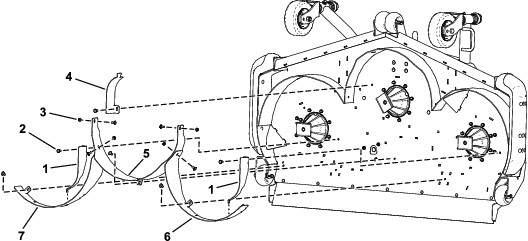

Bild 3

1. Seitliches Ablenkblech
2. Schlossschraube (⅜" x ⅞")
3. Sicherungsmutter (⅜")
4. Mittleres Kickerablenkblech
5. Hinteres, mittleres Ablenkblech
6. Hinteres, linkes Ablenkblech
7. Hinteres, rechtes Ablenkblech

Für diesen Arbeitsschritt erforderliche Teile:

Montieren Sie die Messer am Mähwerk; beachten Sie dazu die Anleitung zum Einbau der Messer in der Bedienungsanleitung des Mähwerks.

1. Ziehen Sie alle Muttern und Schrauben der Ablenkbleche fest.

2. Drehen Sie die Messer und stellen sicher, dass zwischen den Messern und den Ablenkblechen ein Abstand besteht. Ist dies nicht der Fall, lösen Sie das/die Ablenkblech(e), um einen ausreichenden Spielraum einzustellen und ziehen Sie dann das/die Ablenkblech(e) wieder fest.

Drehen Sie das Mähwerk in die MäHstellung, weitere Informationen finden Sie in der Bedienungsanleitung.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Aktivieren Sie die Feststellbremse.

3. Heben Sie das Mähwerk in die TRANSPORTstellung, weitere Informationen finden Sie in der Bedienungsanleitung.

4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

5. Drehen Sie das Mähwerk in die WARTUNGSstellung, weitere Informationen finden Sie in der Bedienungsanleitung.

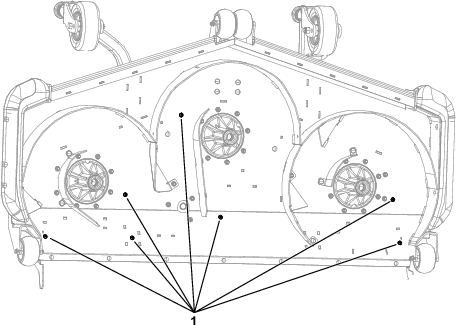

6. Bauen Sie die Ablenkbleche aus.

   Bewahren Sie die abgenommenen Befestigungen auf.

7. Ersetzen Sie die Recyclingmesser durch Standard-Messer (falls vorhanden).

8. Setzen Sie die Sechskantschrauben (3/8" x ¾") und die Bundmuttern (3/8") in die Löcher auf der Oberseite des Mähwerks ein, der Schraubenkopf sollte dabei an der Unterseite sein.

   Note: Sie müssen alle offenen Löcher, die nicht durch einen Riemenschutz oder den Rahmen abgedeckt sind, mit Stopfen versehen, um das Herausschleudern von Sand und/oder anderen kleinen Gegenstände durch das Mähwerk zu verhindern.

Ein Recycler-Kit (am Mähwerk montiert) kann den Energieverbrauch erhöhen. Führen Sie mindestens eine der folgenden Maßnahmen durch, um die Betriebsdauer zu verlängern:

• Entfernen Sie die vorhandenen Recyclermesser und montieren Sie flache Flügelmesser (Low-Sail), beachten Sie dazu die Anleitung zum Aus- und Einbau der Messer in der Bedienungsanleitung Ihres Mähwerks.

• Verringern Sie die Drehzahl des Mähwerks; beachten Sie dazu die Angaben zur Drehzahl in der Bedienungsanleitung der Zugmaschine.
