Recycler-sæt

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Hæv klippeenheden til positionen TRANSPORT. Se betjeningsvejledningen.

4. Sluk motoren, og tag nøglen ud.

5. Drej batteriets afbryderkontakt til positionen OFF (fra). Se traktionsenhedens betjeningsvejledning.

6. Drej klippeenheden til positionen SERVICE. Se betjeningsvejledningen.

Afmonter skæreknivene fra klippeenheden. Se proceduren for afmontering af skæreknive i klippeenhedens betjeningsvejledning.

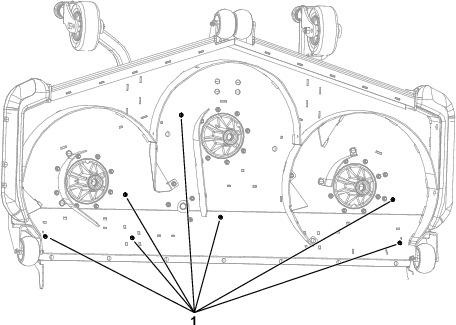

Fjern de eksisterende afskærmninger og fastgørelsesanordninger fra plæneklipperskjoldet som vist i Figur 2.

Behold delene, hvis du fjerner sættet på et senere tidspunkt.

Figur 2

Dele, der skal bruges til dette trin:

1. Fastgør løst bageste, højre afskærmning på plæneklipperskjoldet med 2 bræddebolte (⅜" x 7/8") og 2 låsemøtrikker (⅜") som vist i Figur 3.

2. Fastgør løst bageste, venstre afskærmning på plæneklipperskjoldet med 2 bræddebolte (⅜" x 7/8") og 2 låsemøtrikker (⅜") som vist i Figur 3.

3. Fastgør løst bageste, midterste afskærmning på plæneklipperskjoldet med 3 bræddebolte (⅜" x 7/8") og 3 låsemøtrikker (⅜") som vist i Figur 3.

4. Fastgør løst bageste, midterste afskærmning på den bageste, højre afskærmning og bageste, venstre afskærmning med 2 bræddebolte (⅜" x 7/8") og 2 låsemøtrikker (⅜") som vist i Figur 3.

5. Fastgør de 2 sideudsparkerafskærmninger og den midterste udsparkerafskærmning løst med 3 bræddebolte (⅜" x 7/8") og 3 låsemøtrikker (⅜") som vist i Figur 3.

   Note: Krogenden på hver udsparkerafskærmning fastgøres til åbningen i kammerskærmen.

   Note: Du skal muligvis løsne den modsvarende skærm for at kunne fastgøre krogenden på udsparkerafskærmningen korrekt.

6. Stop hullerne med de dele, du fjernede i procedure Afmontering af propperne.

   Sæt bræddebolte i de firkantede huller. Sæt rundhovedede bolte i de runde huller.

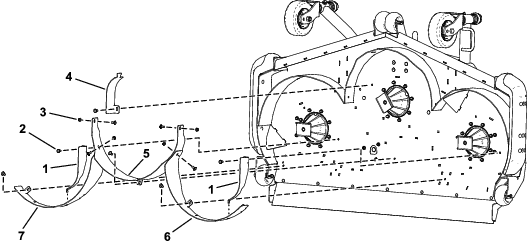

Figur 3

1. Sideudsparkerafskærmning
2. Bræddebolt (⅜" x 7/8")
3. Låsemøtrik (⅜")
4. Midterste udsparkerafskærmning
5. Bageste, midterste afskærmning
6. Bageste, venstre afskærmning
7. Bageste, højre afskærmning

Dele, der skal bruges til dette trin:

Monter skæreknivene på klippeenheden. Se proceduren for montering af skæreknive i klippeenhedens betjeningsvejledning.

1. Tilspænd alle møtrikker og bolte til afskærmningerne.

2. Drej skæreknivene, og sørg for, at der er en afstand mellem skæreknivene og afskærmningerne. Hvis der ikke er afstand, skal du løsne afskærmningen/-erne, indtil der er afstand, og derefter fastgøre afskærmningen/-erne.

Drej klippeenheden til positionen MOWING (klipning). Se betjeningsvejledningen.

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Hæv klippeenheden til positionen TRANSPORT. Se betjeningsvejledningen.

4. Sluk motoren, og tag nøglen ud.

5. Drej klippeenheden til positionen SERVICE. Se betjeningsvejledningen.

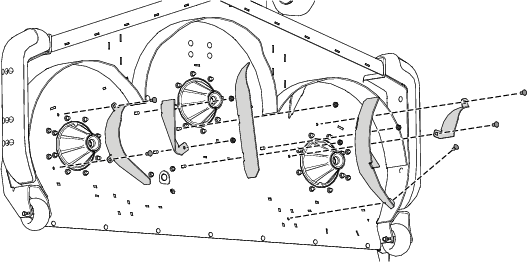

6. Afmonter Recycler-afskærmningerne.

   Gem delene.

7. Udskift Recycler-skæreknivene med standardskæreknive (hvis relevant).

8. Sæt boltene med unbrakokærv (⅜" x ¾") og flangemøtrikkerne (⅜") i hullerne oven på skjoldet med bolthovedet nedenunder.

   Note: Du skal stoppe alle åbne huller, som ikke er dækket af remafskærmninger eller rammen, for at forhindre sand og/eller små genstande i at blive slynget op gennem skjoldet.

Et Recycler-sæt (monteret på klippeenheden) kan øge energiforbruget. For at forlænge driftstiden kan du vælge at gøre mindst én af følgende:

• Afmonter de eksisterende Recycler-skæreknive, og monter skæreknivene med lavt sejl. Se proceduren for afmontering og montering af skæreknive i klippeenhedens betjeningsvejledning.

• Reducer klippeenhedens skæreknivhastighed. Se instruktionerne om bladhastighed i traktionsenhedens betjeningsvejledning.
