Kit Recycler

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Levez l'unité de coupe en position TRANSPORT ; voir le Manuel de l'utilisateur.

4. Coupez le moteur et enlevez la clé de contact.

5. Tournez le coupe-batterie à la position ARRêT ; voir le Manuel de l'utilisateur du groupe de déplacement.

6. Tournez l'unité de coupe à la position ENTRETIEN ; voir le Manuel de l'utilisateur.

Déposez les lames de l'unité de coupe ; voir la procédure de dépose des lames dans le Manuel de l'utilisateur de l'unité de coupe.

Note: Pour les opérations ci-dessous, les boulons sont vissés dans le plateau de coupe. Retirez les écrous avant de retirer les boulons.

1. Retirez les 2 écrous à embase qui fixent les déflecteurs en place (Figure 1).

2. Retirez les 2 boulons et les 2 écrous du déflecteur d'éjection réglable (Figure 1).

3. Retirez les 3 boulons et les 3 écrous qui fixent les déflecteurs en place (Figure 1).

   Note: Conservez les déflecteurs et les fixations ; ils serviront pour repasser au mode d'éjection latérale.

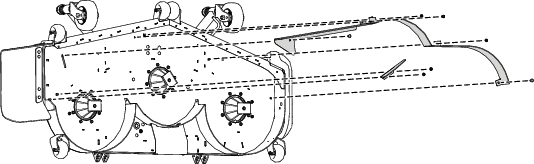

Figure 1

Pièces nécessaires pour cette opération:

1. Montez la plaque d'éjection à l'extérieur du support de montage à l'aide de 2 boulons de carrosserie (⅜" x 1¼") et de 2 contre-écrous (⅜"), comme montré à la Figure 2.

2. Fixez la patte à l'intérieur du plateau de coupe à l'aide de 1 boulon de carrosserie (5/16" x 7/8") et de 1 écrou à embase (5/16"), comme montré à la Figure 2.



   Figure 2

   1. Couvercle d'éjection
   2. Boulon de carrosserie (⅜" x 1¼")
   3. Patte sur le couvercle d'éjection
   4. Boulon de carrosserie (5/16" x ⅞")
   5. Contre-écrou (⅜")
   6. Écrou à embase (5/16")

Pièces nécessaires pour cette opération:

Note: Fixez légèrement les déflecteurs en place pour bien les aligner sur tous les trous du plateau de coupe (Figure 3).

1. Placez le déflecteur droit sur le plateau de coupe.

2. Fixez légèrement le déflecteur droit sur la plaque d'éjection à l'aide de 1 boulon de carrosserie (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 3.

3. Fixez légèrement le déflecteur droit au plateau de coupe à l'aide de 1 boulon de carrosserie (⅜" x 1") et de 1 écrou à embase (⅜"), comme montré à la Figure 3.

4. Placez le déflecteur gauche sur le plateau de coupe.

5. Fixez légèrement le déflecteur gauche au plateau de coupe à l'aide de 1 boulon de carrosserie (⅜" x 1"), 1 boulon à tête hexagonale à embase (⅜" x 1") et 2 contre-écrous (⅜"), comme montré à la Figure 3.

6. Placez le déflecteur central sur le plateau de coupe.

7. Fixez légèrement le déflecteur central au déflecteur droit et au déflecteur gauche à l'aide de 4 boulons de carrosserie (⅜" x 1") et de 4 contre-écrous (⅜"), comme montré à la Figure 3.

8. Fixez légèrement le déflecteur central au plateau de coupe à l'aide de 1 boulon à tête hexagonale à embase (⅜" x 1") et de 1 contre-écrou (⅜"), comme montré à la Figure 3.

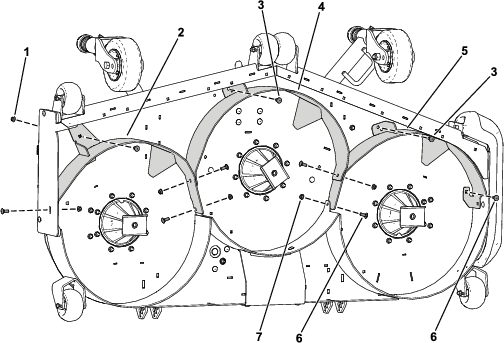

Figure 3

1. Écrou à embase (⅜")
2. Déflecteur droit
3. Boulon à tête hexagonale à embase (⅜" x 1")
4. Déflecteur central
5. Déflecteur gauche
6. Boulon de carrosserie (⅜" x 1")
7. Contre-écrou (⅜")

Pièces nécessaires pour cette opération:

1. Déposez les 4 caches du plateau de coupe (Figure 4).



   Figure 4

   1. Caches

2. Fixez les 2 kickers sur le plateau de coupe à l'aide de 4 boulons de carrosserie (5/16" x ⅞") et de 4 écrous à embase (5/16"), comme montré à la Figure 5.



   Figure 5

   1. Boulon de carrosserie (5/16" x ⅞")
   2. Kicker
   3. Écrou à embase (5/16")

Pièces nécessaires pour cette opération:

Montez les lames sur l'unité de coupe ; voir la procédure de montage des lames dans le Manuel de l'utilisateur de l'unité de coupe.

1. Serrez tous les écrous et boulons des déflecteurs.

2. Faites tourner les lames pour vérifier qu'elles ne touchent pas les déflecteurs. En cas de contact, desserrez le(s) déflecteur(s) jusqu'à obtention d'un jeu, puis fixez le(s) déflecteur(s).

Tournez l'unité de coupe à la position TONTE ; voir le Manuel de l'utilisateur.

Un kit Recycler (monté sur l'unité de coupe) peut accroître la consommation d'énergie. Pour prolonger la durée d'utilisation, effectuez au moins une des options suivantes :

• Déposez les lames Recycler existantes et montez les lames à ailettes basses ; voir la procédure de dépose et de montage des lames dans le Manuel de l'utilisateur de l'unité de coupe.

• Ralentissez les lames de l'unité de coupe ; voir les instructions concernant la vitesse des lames dans le Manuel de l'utilisateur du groupe de déplacement.
