Kit Recycler

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Sollevate l'apparato di taglio nella posizione di TRASPORTO; fate riferimento al Manuale dell'operatore della vostra macchina.

4. Spegnete la macchina e togliete la chiave.

5. Spostate l'interruttore di scollegamento della batteria in posizione di SPEGNIMENTO; fate riferimento al Manuale dell'operatore del trattorino.

6. Ruotate l'apparato di taglio in posizione di ASSISTENZA; fate riferimento al Manuale dell'operatore della vostra macchina.

Rimuovete le lame dall'apparato di taglio; fate riferimento alla procedura per la rimozione delle lame riportata nel Manuale dell’operatore dell'apparato di taglio.

Note: Nei passaggi seguenti, i bulloni sono inseriti nel piatto di taglio. Togliete i dadi prima di rimuovere i bulloni.

1. Rimuovete i 2 dadi flangiati che fissano in posizione i deflettori (Figura 1).

2. Rimuovete i 2 bulloni e i 2 dadi dal deflettore di flusso regolabile (Figura 1).

3. Rimuovete i 3 bulloni e i 3 dadi che fissano in posizione i deflettori (Figura 1).

   Note: Conservate i deflettori e i dispositivi di fissaggio per quando effettuerete la conversione alla modalità di scarico laterale.

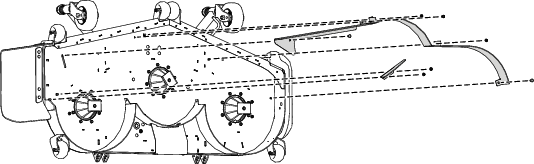

Figura 1

Parti necessarie per questa operazione:

1. Fissate la piastra di copertura dello scarico sul lato esterno della staffa di montaggio utilizzando 2 bulloni a testa tonda (⅜" x 1¼") e 2 dadi di bloccaggio (⅜") come illustrato nella Figura 2.

2. Fissate l'aletta sul lato interno del piatto di taglio utilizzando 1 bullone a testa tonda (5/16" x ⅞") e 1 dado flangiato (5/16") come illustrato nella Figura 2.



   Figura 2

   1. Piastra di copertura dello scarico
   2. Bullone a testa tonda (⅜" x 1¼")
   3. Aletta sulla piastra di copertura dello scarico
   4. Bullone a testa tonda (5/16" x ⅞")
   5. Dado di bloccaggio (⅜")
   6. Dado flangiato (5/16")

Parti necessarie per questa operazione:

Note: Montate senza serrarli i deflettori per allinearli con tutti i fori del piatto di taglio del tosaerba (Figura 3).

1. Posizionate il deflettore destro nel piatto di taglio del tosaerba.

2. Montate senza serrare il deflettore destro alla piastra di scarico utilizzando 1 bullone a testa tonda (⅜" x 1") e 1 dado di bloccaggio (⅜"), come illustrato nella Figura 3.

3. Montate, senza serrarlo, il deflettore destro sul piatto di taglio utilizzando 1 bullone a testa tonda (⅜" x 1") e 1 dado flangiato (⅜") come illustrato nella Figura 3.

4. Posizionate il deflettore sinistro nel piatto di taglio.

5. Montate, senza serrarlo, il deflettore sinistro sul piatto di taglio utilizzando 1 bullone a testa tonda (⅜" x 1"), 1 bullone a testa esagonale con rondella (⅜" x 1") e 2 dadi di bloccaggio (⅜") come illustrato nella Figura 3.

6. Posizionate il deflettore centrale nel piatto di taglio del tosaerba.

7. Montate senza serrare il deflettore centrale al deflettore destro e al deflettore sinistro utilizzando 4 bulloni a testa tonda (⅜" x 1") e 4 dadi di bloccaggio (⅜"), come illustrato nella Figura 3.

8. Montate, senza serrarlo, il deflettore centrale sul piatto di taglio utilizzando 1 bullone a testa esagonale con rondella (⅜" x 1") e 1 dado di bloccaggio (⅜") come illustrato nella Figura 3.

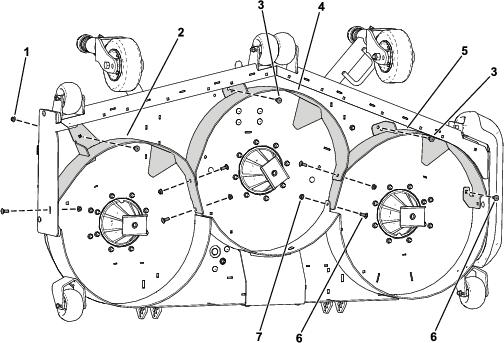

Figura 3

1. Dado flangiato (⅜")
2. Deflettore destro
3. Bullone a testa esagonale con rondella (⅜" x 1")
4. Deflettore centrale
5. Deflettore sinistro
6. Bullone a testa tonda (⅜" x 1")
7. Dado di bloccaggio (⅜")

Parti necessarie per questa operazione:

1. Rimuovete i 4 tappi dal soffiatore dal piatto di taglio (Figura 4).



   Figura 4

   1. Tappi

2. Fissate i 2 spingitori al piatto di taglio utilizzando 4 bulloni a testa tonda (5/16" x ⅞") e 4 dadi flangiati (5/16") come illustrato nella Figura 5.



   Figura 5

   1. Bullone a testa tonda (5/16" x ⅞")
   2. Spingitore
   3. Dado flangiato (5/16")

Parti necessarie per questa operazione:

Montate le lame sull'apparato di taglio; fate riferimento alla procedura per l'installazione delle lame riportata nel Manuale dell’operatore dell'apparato di taglio.

1. Serrate tutti i dadi e i bulloni dei deflettori.

2. Ruotate le lame e assicuratevi che vi sia uno spazio sufficiente tra le lame e i deflettori. In caso contrario, allentate il/i deflettore/i sinché non vi è gioco e quindi serratelo/i.

Ruotate l'apparato di taglio in posizione di TOSATURA; fate riferimento al Manuale dell'operatore della vostra macchina.

Un kit Recycler (equipaggiato sull'apparato di taglio) può incrementare il consumo energetico. Per prolungare l'autonomia, adottate almeno una delle seguenti opzioni:

• Rimuovete le lame del Recycler esistenti e montate delle lame a costa bassa; fate riferimento alla procedura di rimozione e montaggio delle lame riportata nel Manuale dell’operatore del vostro apparato di taglio.

• Riducete la velocità delle lame dell'apparato di taglio; fate riferimento alle istruzioni relative alla velocità delle lame riportate nel Manuale dell’operatore del vostro trattorino.
