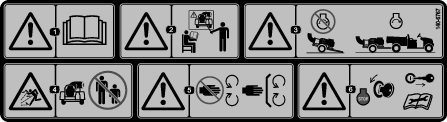

Pro Force® 데브리 블로워

장비의 전자 시스템이 정상적으로 시작될 때마다 시스템 시작 점멸 코드가 실행됩니다.

점화 키를 RUN(작동) 위치로 돌리면 시스템 시작 점멸 코드가 표시되고 진단 표시등이 다음 패턴으로 깜박입니다.

• 표시등이 5초 동안 깜박입니다.

• 표시등이 5초 동안 꺼집니다.

• 휴대용 리모컨의 버튼을 누를 때까지 표시등이 3회 깜박입니다.

무선 제어 모듈이 휴대용 리모컨과 통신할 수 없다면 통신 고장 점멸 코드가 발동합니다.

점화 키를 RUN(작동) 위치로 돌리면 통신 고장 점멸 코드가 표시되고 진단 표시등이 빠르게 깜박입니다.

가능한 휴대용 리모컨의 통신 문제는 다음과 같습니다.

• 점화 키를 RUN(작동) 위치로 돌린 다음 무선 제어 모듈이 10초 내에 휴대용 리모컨 신호를 수신하지 못했습니다.

• 휴대용 리모컨이 장비에서 너무 멀리 떨어져 있습니다.

• 휴대용 리모컨의 배터리 전원이 낮습니다.

• 무선 제어 모듈이 휴대용 리모컨과 호환되지 않습니다.

TEC 컨트롤러가 활성 결함을 감지하면 활성 결함 점멸 코드가 발동됩니다.

점화 키를 RUN(작동) 위치로 돌리면 활성 결함 점멸 코드가 표시되고 진단 표시등이 다음 패턴으로 깜박입니다.

• 표시등이 5초 동안 깜박입니다.

• 표시등이 빠르게 깜박입니다(일시 정지 포함/비포함).

Important: 승인되지 않은 연료를 사용하면 성능 문제 및/또는 엔진 손상의 원인이 될 수 있으며 이러한 엔진 손상은 보증 수리를 받을 수 없습니다.

• 유명한 제조사의 청정하고 깨끗한 연료(제조 후 30일 이하)만 사용하십시오.

• 겨울철에는 절대로 연료 탱크나 연료 컨테이너에 연료를 보관하지 마십시오(단, 연료 안정제를 사용한 경우는 예외임).

장비에서 연료 안정제/컨디셔너를 사용하면 다음과 같은 장점이 있습니다.

• 연료 안정제 제조사가 지시한 대로 사용할 때 연료의 신선도가 더 오래갑니다. 보다 오래 보관하려면 연료 탱크를 비워야 합니다.

• 엔진이 작동하는 동안 엔진을 청소합니다.

• 연료 계통에서 축적된 고무질과 비슷한 광택제를 제거합니다. 광택제가 있으면 시동하기 어렵습니다.

Important: 메탄올이나 에탄올이 함유된 연료 첨가제를 사용하지 마십시오.

연료 안정제 제조사가 지시한 양으로 연료 안정제/컨디셔너를 새 연료에 첨가하십시오.

Note: 연료 안정제/컨디셔너는 신선한 가솔린과 혼합해야 가장 효과가 있습니다. 연료 시스템의 광택제 침전물이 생길 가능성을 최대한 줄이려면 항상 연료 안정제를 사용하십시오.

연료 탱크 용량: 18.9 L

Important: 연료 안정제/컨디셔너 이외의 연료 첨가제는 사용하지 마십시오.

1. 엔진을 끕니다.

2. 연료 탱크 마개 주위를 깨끗이 닦은 다음 탱크에서 마개를 분리합니다.

   Note: 연료 탱크 캡에는 연료량을 알려 주는 게이지가 포함되어 있습니다.



   그림 11

   1. 연료 게이지
   2. 연료 탱크 캡

3. 연료 탱크에 연료를 추가하여 레벨이 연료 주입구 하단에서 6~13 mm가 되게 하십시오.

   Note: 탱크의 이 공간은 연료가 팽창하는 데 필요합니다. 연료 탱크를 완전히 가득 채우지 마십시오.

4. 연료 탱크 캡을 단단히 고정합니다.

5. 흘린 연료를 닦습니다.

매일 장비를 시동하기 전에, 에 나오는 매일 사용/일별 절차를 수행하십시오.

1. 엔진을 시동하기 전에 블로워가 견인 차량에 안전하게 연결되어 있는지 확인하십시오.

2. 엔진 시동 키를 START(시동) 위치로 돌리십시오

3. 엔진의 시동이 걸리면 점화 키를 놓습니다.

1. 키를 OFF(꺼짐) 위치로 돌린 후 점화 스위치에서 제거하십시오.

2. 리모컨의 멈춤 버튼을 누릅니다.

아무 버튼이나 누르면 리모컨이 작동합니다.

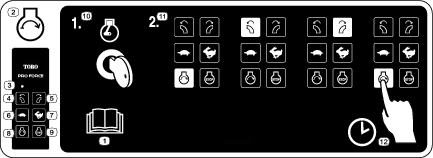

1. 블로워에서 키를 RUN(작동) 위치로 돌립니다.

2. 리모컨에서 START(시동) 버튼을 누릅니다.



   그림 12

   1. LED 표시등
   2. 좌측
   3. 엔진 속도 감속
   4. 시동
   5. 우측
   6. 엔진 속도 가속
   7. 스톱

3. LEFT(좌측) 버튼을 누릅니다.

4. RIGHT(우측) 버튼을 누릅니다.

5. START(시동) 버튼을 누르고 그대로 유지합니다.

   Note: 배터리 전원을 절약하기 위해 리모컨은 3초 동안 작동이 없으면 대기 모드로 전환됩니다. 아무 버튼이나 누르면 리모컨이 다시 작동합니다.TEC 컨트롤러는 2시간 동안 작동이 없으면 대기 모드로 전환됩니다. 대기 모드에서는 엔진이 작동하지 않으며(또는 작동을 멈추고) 리모컨은 아무 기능도 제어하지 않습니다.시간 종료 모드의 컨트롤러를 다시 작동시키려면, 키 스위치를 OFF 위치로 돌린 다음 키 스위치를 작동 위치로 돌립니다.

노즐 위치 게이지는 연료 탱크 상단의 터빈 하우징 뒤쪽에 있습니다.

노즐 위치 게이지 데칼은 지면과 관련된 노즐 위치를 표시합니다.

그림 13

명확하게 표시하기 위해 일부 부품을 숨겼습니다.

1. 적색 포인터
2. 노즐 위치 게이지 및 데칼
3. 녹색 포인터(노즐 위치 게이지 창의 창에 표시됨 - 좌측으로 정렬된 블로워 노즐)

블로워 노즐에 부착된 적색 포인터와 녹색 포인터가 있습니다.

• 블로워를 작동하는 연습을 하십시오. 깨끗하게 정리한 곳으로 물질이 다시 날려 오는 일이 없게 하려면, 바람이 부는 방향으로 날리는 것이 좋습니다.

• 작업 구역에서 잔해물을 날리려면 엔진을 최대 스로틀로 작동하십시오.

• 잔해물 밑으로 바람이 향하도록 블로워 노즐 위치를 조정하십시오.

• 새로 심은 잔디 주위를 블로잉하는 경우 조심하십시오. 바람에 잔디가 흐트러질 수 있습니다.

• 트레일러나 트럭에 장비를 싣거나 내릴 때에는 주의하십시오.

• 트레일러나 트럭에 장비를 싣는 경우 전폭 램프를 사용하십시오.

• 끈, 체인, 케이블, 로프 등을 사용하여 장비를 단단히 묶으십시오. 전방 끈과 후방 끈은 모두 아래 방향 및 장비에서 바깥 방향이 되어야 합니다.

Important: 장비를 작업 구역에서 이동하기 전에 블로워 노즐을 들어 올립니다. 이동 중에 블로워 노즐을 아래로 내린 상태로 두면, 노즐이 지면에 닿아 손상될 수 있습니다.

• 견인 차량의 히치 볼과 장비 커플러에 마모나 손상이 있는지 확인하십시오. 마모되었거나 손상된 부품이 있으면 장비를 견인하기 전에 반드시 교체하십시오.

• 장비 커플러의 크기는 5.1 cm(2인치)입니다. 견인 차량의 볼 히치 직경도 5.1 cm(2인치)여야 합니다. 서로 다른 직경의 볼을 사용할 경우 매우 위험한 상황이 발생할 수 있으며, 커플러와 볼이 분리되거나 볼이 파손될 수 있습니다.

• 견인 바를 장비에 연결한 후에는 장비 커플러를 견인 차량의 히치에 단단히 고정하고, 잠금 레버가 잠긴 위치에 있는지 반드시 확인하십시오.

1. 장비를 평지에 주차합니다.

2. 엔진을 멈추고 키를 뺀 다음, 움직이는 모든 부품이 멈출 때까지 기다립니다.

3. 휠에 굄목을 댑니다.

4. 트랙션 유닛에서 장비를 분리합니다.

5. 장비를 관리하기 전에 장비 구성 부품을 식히십시오.

6. 점화 플러그 전선을 분리합니다.

Note: 작동 조건이 먼지나 모래가 극단적으로 많은 경우 오일을 더 자주 교환하십시오.

오일 유형: 세제 오일(API 서비스 SJ 이상 등급)

크랭크실 용량: 필터 포함 2 L

점도: 아래 표를 참조하십시오.

그림 16

스파크 플러그를 설치하기 전에 가운데와 측면 전극 사이의 공극이 정확한지 확인하십시오. 스파크 플러그 렌치를 사용하여 스파크 플러그를 분리 및 설치하고 간격 측정 도구/필러 게이지를 사용하여 공극을 점검 및 조정합니다. 필요한 경우, 새 스파크 플러그를 설치합니다.

유형: Champion® RC12YC, Champion® Platinum 3071 또는 그에 상당하는 제품

공극: 0.76mm

이물질이 낀 필터는 연료 라인에서 분리한 후 절대로 다시 설치하지 마십시오.

1. 엔진을 멈추고 키를 뺀 다음, 움직이는 모든 부품이 멈출 때까지 기다린 다음 작업 위치를 떠나십시오.

2. 장비의 열이 식게 둡니다.

3. 호스 클램프의 양쪽 끝을 함께 쥐고 필터에서 밀어냅니다.



   그림 21

   1. 연료필터
   2. 호스 클램프
   3. 연료 호스

4. 연료 라인에서 필터를 제거합니다.

5. 새 필터를 장착하고 호스 클램프를 필터 가까이로 옮깁니다.

1. 평평한 곳에 장비를 주차하고 연료 탱크가 완전히 배출되었는지 확인합니다.

2. 엔진을 멈추고 키를 뺀 다음, 움직이는 모든 부품이 멈출 때까지 기다린 다음 작업 위치를 떠나십시오.

3. 연료 필터의 호스 클램프를 느슨하게 푼 다음 연료 라인을 따라 위로 밀어서 연료 필터에서 분리합니다.

4. 연료 필터에서 연료 라인 연결을 차단합니다.

   Note: 연료가 연료 용기나 드레인 팬으로 배출되게 합니다.

   Note: 이 경우 연료 탱크가 비게 되므로 새 연료 필터를 설치하기 좋습니다.

5. 연료 라인을 연료 필터에 설치합니다. 호스 클램프를 연료 필터 가까운 곳으로 밀어서 연료 라인을 고정합니다.

엔진

엔진 와이어 하니스에는 인라인 퓨즈(10A)가 포함되어 있습니다.

수신기

수신기 와이어 하니스에는 퓨즈 블록이 포함되어 있습니다. 퓨즈 블록은 컨트롤 타워 오른쪽의 수신기 뒤에 있습니다.

그림 24

1. 퓨즈 블록

타이어 공기압 점검.

• 44557 모델 - 2.41 bar

• 44556 및 44558 모델 - 0.97 bar

그림 25

1. 장비의 유지보수를 준비합니다. 를 참조하십시오.

2. 95~122 N·m 토크로 휠 러그 너트를 조입니다.

운전 사고로 인해 타이어나 림이 손상될 수 있으므로, 사고 후에는 타이어 상태를 점검하십시오.

DOT 타이어 정보는 각 타이어의 측면에 있습니다. 이 정보는 하중과 속도 등급을 알려줍니다. 교체용 타이어는 동일하거나 더 나은 등급이어야 합니다.

은 공기압 부족으로 인해 발생하는 타이어 마모의 예입니다.

그림 26

1. 공기압 부족으로 인한 타이어 마모의 예

은 공기압 과다로 인해 발생하는 타이어 마모의 예입니다.

그림 27

1. 공기압 과다로 인한 타이어 마모의 예

블로워 노즐 방향을 변경할 때 노즐 제어 벨트가 미끄러진다면 벨트 장력을 조정합니다.

1. 벨트 보호대를 제거합니다.



   그림 28

2. 풀리 마운팅 브래킷을 블로워 프레임에 고정하는 볼트를 느슨하게 풉니다.

3. 그림 29과 같이 풀리 장착 브래킷에 토크 렌치 드라이브를 삽입합니다.

4. 렌치 손잡이를 이용해 풀리 장착 브래킷을 노즐에서 멀어지도록 회전시켜 벨트에 장력이 걸리게 하고, 토크 렌치가 22.6~26.0 N·m를 가리키도록 합니다.

5. 적절한 벨트 장력을 유지한 상태에서 장착용 볼트를 조여 고정합니다.



   그림 29

   1. 토크 렌치용 구멍
   2. 토크 렌치
   3. 장착용 볼트

1. 장비의 유지보수를 준비합니다.

2. 블로워 노즐 클램프에 마모 또는 손상된 흔적이 없는지 점검합니다.



   그림 30

   1. 블로워 노즐 클램프

3. 블로워 노즐 클램프가 단단히 고정되었는지 매일 점검합니다.

   Important: 블로워 노즐이 장애물 또는 낮은 지형에 접촉하면 블로워 노즐 클램프가 느슨해질 수 있습니다.

4. 클램프가 느슨해지면 5.1~5.7 N∙m 토크로 클램프 너트를 조입니다.

1. 장비의 유지보수를 준비합니다.

2. 노즐 가이드 주위 및 사이에 쌓인 잔디, 이물질 또는 잔해물을 제거하십시오.

   Note: 노즐 가이드에 잔해물이 있으면, 노즐이 자유롭게 돌지 못하여 모터가 손상될 수 있습니다.



   그림 31

원격 제어 시스템을 사용하려면 휴대용 리모컨을 무선 제어 모듈과 연결해야 합니다. 공장 출하 시 휴대용 리모컨과 무선 제어 모듈이 연결됩니다. 휴대용 리모컨 및 무선 제어 모듈의 통신을 다시 설정해야 한다면(예: 기존의 베이스 유닛에 새로운 또는 예비 리모컨을 연결하거나, 로컬 간섭 문제로 인하여 신호 주파수를 변경하는 경우) 리모컨 및 제어 모듈의 연결을 참조하십시오.

Pro Force 휴대용 리모컨과 Pro Force 무선 제어 모듈만을 연결할 수 있습니다. Pro Force 리모컨을 다른 Pro Force 무선 제어 모듈과 연결하면 최초 Pro Force 장비의 리모컨 연결이 해제됩니다.

Note: 작업 중 로컬 간섭이 발생하면 무선 제어 모듈과 휴대용 리모컨의 연결이 해제될 수 있습니다. 무선 제어 모듈은 연결할 때 여러 개의 신호 주파수 중 최상의 것을 선택하므로 신호 장애 지역 또는 해제 지역에서 장비를 이동시킨 후 연결 절차를 수행하여 최상의 결과를 얻으십시오.

Important: 소금기가 있는 물이나 재생된 물을 사용하여 장비를 청소하지 마십시오.

Important: 기계를 누르면서 닦지 마십시오.

• 연성 세제와 물로 장비를 세척하십시오.

• 특히 제어 콘솔 근처에서는 물을 과도하게 사용하지 마십시오.

엔진 오일, 엔진 및 리모컨 배터리는 환경 오염 물질입니다. 이런 물질은 주 정부와 지방 정부의 법규에 따라 폐기하십시오.
