Elektromos tömlőorsókészlet

315000000 sorozatszámú és újabb Multi Pro® 1750 gyeppermetező

Model No. 41159-Serial No. 415200000 and Up

Bevezetés

A gyeppermetező járműhöz kiegészítőként használható elektromos tömlőorsókészlet professzionális kezelők számára, kereskedelmi alkalmazáshoz készült. Elsősorban parkok, golfpályák, sportpályák és kereskedelmi területeken létesített füves területek jól karbantartott gyepének permetezésére lett tervezve

Gondosan olvassa el ezt a tájékoztatót, hogy a termék megfelelő üzemeltetését és karbantartását elsajátítva elkerülje a sérüléseket, valamint a termék károsodását. Ön felelős a termék megfelelő és biztonságos üzemeltetéséért.

A www.Toro.com weboldalon további információk is találhatók, például munkavédelmi tippek, oktatóanyagok, tartozékokról szóló információk, segítség márkakereskedés kereséséhez, valamint termékregisztráció is végezhető itt.

Ha szervizre, eredeti Toro-alkatrészekre vagy további információkra van szüksége, forduljon hivatalos márkaszervizhez vagy a Toro ügyfélszolgálatához, és készítse elő terméke típus- és gyári számát. A(z) Ábra 1 jelzi a típus- és gyári szám helyét a terméken. Írja fel a számokat az erre előkészített helyre.

Important: Mobileszköze segítségével a sorozatszámot tartalmazó címkén található QR-kódot (ha van) beolvasva elérheti a garanciális, az alkatrészekre vonatkozó és más termékinformációkat.

g328087

Ábra 1

  1. Típus- és sorozatszámcímke helye

Note: A termék minden vonatkozó európai irányelvnek megfelel. A részletekért nézze át a kiadvány hátulján található Beépítési nyilatkozatot.A gép jobb és bal oldalát normál üzemeltetési helyzetben határozza meg.

Important: A készlet felszereléséhez teflonszalagra van szükség. A szalagot a szerelés előtt a szerelvények meneteire kell rátekerni. A menetet a vízálló tömítés biztosításához az aljától a csatlakozó végéig be kell vonni.

Important: A készlet felszereléséhez nem ásványi olaj alapú kenőanyag, például növényi olaj szükséges.

Biztonság

A kezelő vagy a tulajdonos által nem megfelelően végzett karbantartás személyi sérüléssel járhat. A lehetséges sérülések elkerülése érdekében kövesse a biztonsági útmutatóban leírtakat, és mindig ügyeljen a biztonsági figyelmeztető szimbólumra (Graphic), amelynek jelentése lehet Figyelem, Vigyázat vagy Veszély – személyes biztonsági utasítások. Az utasítások be nem tartása súlyos, akár végzetes személyi sérüléshez is vezethet.

Olvassa el a jármű Kezelői kézikönyvében a biztonsági és üzemeltetési utasításokat is.

  • Ne irányítsa a kézi permetezőt emberekre vagy állatokra. A nagy nyomású folyadékok a bőr alá hatolhatnak, és olyan súlyos sérüléseket okozhatnak, amelyek akár amputációhoz vagy halálhoz is vezethetnek. A forró folyadékok és vegyszerek égési sérüléseket vagy egyéb sérüléseket is okozhatnak. Ha a test bármely része érintkezésbe kerül a permetezőszer-sugárral, azonnal forduljon olyan orvoshoz, aki jártas a befecskendezett folyadék okozta sérülések kezelésében.

  • Ne tartsa a kezét vagy testének bármely más részét a permetezőfúvóka elé.

  • Ne hagyja a berendezést nyomás alatt, ha nincs a helyszínen.

  • Ne használja a kézi permetezőt, ha a tömlő, az indítókarretesz, a fúvóka vagy bármely más alkatrész sérült vagy hiányzik.

  • Ne használja a kézi permetezőt, ha a tömlőknél, csatlakozóknál vagy más alkatrészeknél szivárgás tapasztalható.

  • Ne permetezzen villamosvezetékek közelében.

  • Kézi permetezővel történő permetezés közben ne vezessen.

  • A kézi permetezővel történő vegyszerpermetezés során viseljen védőruházatot, védőszemüveget, légzésvédőt, gumicsizmát és védőkesztyűt.

  • A gépet csak megfelelő időjárás és jó látási körülmények között használja. Ne használja a gépet, ha villámcsapás lehetősége áll fenn.

Vigyázat

A vegyszerek veszélyesek, és személyi sérülést okozhatnak.

  • A vegyszerek kezelése előtt olvassa el a címkéjükön szereplő utasításokat, valamint kövesse a gyártó ajánlásait és a szükséges óvintézkedéseket.

  • A vegyszerek a bőrtől távol tartandók. Bőrrel való érintkezés esetén alaposan mossa le az érintett területet tiszta, szappanos vízzel.

  • Viseljen védőszemüveget és minden egyéb, a vegyszer gyártója által ajánlott védőfelszerelést.

Üzembeállítás

A gép előkészítése

  1. Ürítse le a permetezőtartályt.

  2. Tisztítsa ki és öblítse ki a permetezőtartályt; lásd a gép Kezelői kézikönyvét.

  3. Parkolja le a gépet sík talajon, húzza be a rögzítőféket, állítsa le a permetezőszivattyút és a motort, vegye ki a kulcsot, és várja meg, amíg minden mozgó alkatrész megáll.

  4. Kösse le a negatív akkumulátorkábelt.

  5. Kösse le a pozitív akkumulátorkábelt.

A vezetékköteg beszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Vezetékköteg1
Kapcsoló1
Időjárásálló sapka és anya1
Kicsi R bilincs1
Peremes anya (⅜")1
Kapupántcsavar1
Olvadóbiztosítékos kábelköteg (108-9455)1
Relé(99-7435)1
Benyomható rögzítőelem1

A kicsi R bilincsek felszerelése

  1. Távolítsa el azokat a kötőelemeket, amelyek az elülső tartálypántokat a tartály tetején rögzítik.

    Note: Őrizze meg az összes alkatrészt.

  2. Helyezzen be egy kapupántcsavart a jobb oldali tartálypánt alsó belső furatába.

  3. Szerelje vissza a korábban eltávolított tartálypánt-kötőelemeket, hogy a pántokat a tartályhoz rögzítse.

    Note: Győződjön meg róla, hogy a pánt biztonságosan rögzül a tartályhoz. Ne húzza meg túlságosan.

  4. Rögzítsen egy kicsi R bilincset a kapupántcsavarhoz peremes anyával (⅜") a Ábra 2 szerint.

  5. Fűzze át a vezetékköteg tömlőtekercs felőli végét az R bilincsen a Ábra 2 szerint.

    g023322

    Ábra 2

    1. R bilincs (kicsi)
    2. Vezetékköteg

A kapcsoló felszerelése

  1. Távolítsa el a 4 hatlapfejű csavart, amelyek a kezelőpanel burkolat a konzolhoz rögzítik, majd hajtsa fel kissé a panelt.

    Note: Szükség esetén távolítsa el a gombot a differenciálzár-kapcsoló rúdjáról.

    g024734

    Ábra 3

    1. Gomb
    2. Hatlapfejű csavar (¼ × ½")

  2. Távolítsa el a kerek vakdugót a kezelőpanel burkolatáról (Ábra 4).

    g329220

    Ábra 4

    1. Vakdugó (kerek)
    2. Kezelőpanel burkolat

  3. Rögzítse a kapcsolót a vezérlőpanel burkolatához az ellenanyával, majd kézzel húzza meg az ellenanyát (Ábra 5).

    g329221

    Ábra 5

    1. Ellenanya (a kapcsolóé)
    2. Kapcsoló

  4. Helyezze fel a gombfedelet a kapcsolóra (Ábra 6).

    g329222

    Ábra 6

    1. Gombfedél

A vezetékköteg csatlakoztatása

  1. Csatlakoztassa a vezetékköteg 2 csatlakozóját a kapcsoló 2 késes csatlakozójához (Ábra 7).

  2. Rögzítse a kezelőpanel burkolatát a konzolhoz a korábban eltávolított csavarokkal.

    Note: Ha korábban leszerelte a gombot a differenciálzár-kapcsoló rúdjáról, szerelje vissza a helyére.

  3. Csatlakoztassa a közeli csatlakozót a fő vezetékköteg tömlőtekercs-csatlakozójához, amely a vezérlőkar elülső része alatt található.

  4. Csatlakoztassa a következő csatlakozót a reléhez (Ábra 7), majd szerelje fel a relét a váz külső nyílásához, a meglévő relék közelében.

  5. Csatlakoztassa az olvadóbiztosítékot az akkumulátor pozitív (+) pólusához csatlakozó piros vezetékhez (Ábra 7).

  6. Csatlakoztassa a kábelköteg negatív (–) csatlakozóját az akkumulátor negatív (–) pólusához.

  7. Csatlakoztassa a kábelköteg másik végét a biztosítékblokk testeléséhez (Ábra 7).

    g329224

    Ábra 7

    1. A pozitív (+) akkumulátorpólushoz
    2. A negatív (–) akkumulátorpólushoz
    3. Olvadóbiztosíték
    4. A reléhez
    5. A fő vezetékköteg csatlakozójához
    6. A kapcsolóhoz
    7. A biztosítékblokk testeléséhez

A tömlődob felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Tömlőorsóváz1
Csavar(5/16")10
Peremes anya (5/16")10
Forgólemez1
Tömlőorsó1
Nagy kapupántcsavar4
Peremes anya (⅜")4
Fogantyú1
Sárvédő1
Rugós kapocs1
Önbiztosító anya2
Kicsi kapupántcsavar2
Nagy R bilincs2
Szórófejtartó1
Távtartó2
Önmetsző csavarok2
Nyomóalátét1
Seeger-gyűrű1

  1. Rögzítse a tömlőorsóvázat a gép oldalához a 4 csavar (5/16") és 4 peremes anya (5/16") segítségével a Ábra 8 szerint.

    g023323

    Ábra 8

    1. Tömlőorsóváz

  2. Rögzítse a forgólemezt a tömlőorsó aljához 4 kapupántcsavarral és 4 peremes anyával (⅜") (Ábra 9).

    g023324

    Ábra 9

    1. Tömlőorsó
    2. Forgólemez
    3. Rugós kapocs
    4. Tömlőorsóváz
    5. Forgásgátló

  3. Helyezze a forgólemezt a tömlőorsóvázon lévő nyílásba (Ábra 9).

    Note: A könnyebb felszerelés érdekében fordítsa el balra a forgásgátlót.

  4. A tömlőorsóváz alján szerelje fel a nyomóalátétet és a Seeger-gyűrűt a forgólemezen található csapra (Ábra 10).

    g023787

    Ábra 10

    1. Seeger-gyűrű
    2. Nyomóalátét

  5. Rögzítse a fogantyút 4 csavarral (5/16") lazán a forgólemezen (Ábra 11).

    g023326

    Ábra 11

    1. Csavar (5/16")
    2. Sárvédő
    3. Fogantyú

  6. Rögzítse a sárvédőt és a fogantyút a forgólemezen az 5 lépésben felszerelt csavarok és 4 peremes anya (5/16") segítségével (Ábra 11).

  7. Rögzítse a sárvédő felső részét a fogantyúhoz 2 db önmetsző csavarral (Ábra 12).

    g467032

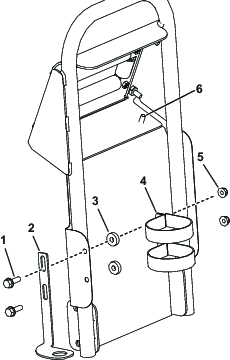

    Ábra 12

    1. Csavar (5/16")
    2. Szórófejtartó
    3. Távtartó
    4. R bilincs(nagy)
    5. Peremes anya (5/16")
    6. Önmetsző csavar

  8. Rögzítse a szórófejtartót a sárvédőre a Ábra 12 szerint.

  9. Csatlakoztassa a kábelköteget a tömlőorsóhoz.

A működtetőelem és a szelepcsoport eltávolítása

Note: Egyéb utasítás hiányában őrizzen meg minden eltávolított alkatrészt a későbbi visszaszereléshez.

  1. Távolítsa el azt a rögzítőelemet, amely a működtetőelemet a keverőszelephez vagy a szakaszszelephez tartozó elosztószelephez rögzíti (Ábra 13).

    Note: Nyomja össze a rögzítőelem 2 lábát, és közben nyomja őket lefelé.

    Note: Tartsa meg a működtetőelemet és a rögzítőelemet.

    g028237

    Ábra 13

    1. Működtető
    2. Rögzítőelem
    3. Szárcsatlakozási pont

  2. Távolítsa el a működtetőt az elosztószelepről.

  3. Távolítsa el a szórórudat megkerülő szelepcsoportot tartó rögzítőelemeket, a zárósapkát, valamint a szerelvény és tömlő egységet a Ábra 14 szerint.

    Important: Ha a gépére telepítve van a GeoLink, végezze el ezt a műveletet mindkét oldalon a szelepcsoportoknál.

    Note: A zárósapkát nem fogja használni, de a sapka O gyűrűjét őrizze meg.

    g028391

    Ábra 14

  4. Jegyezze fel a bal és a jobb gomb aktuális beállítását.

    Important: Ha a gépére telepítve van a GeoLink, jegyezze fel az összes gomb beállítását.

  5. Forgassa el a szórórudat megkerülő szelepcsoportot 180°-kal, a Ábra 15 szerint.

    g028394

    Ábra 15

    1. Szórórúd-szelepcsoport

  6. Állítsa vissza a bal és a jobb oldali gombokat az előző beállításokra.

    Important: Ha a gépére telepítve van a GeoLink, állítsa vissza az összes gombot a korábbi beállításokra.

  7. Szerelje be a szórórúd-szelepcsoportot a korábban leszerelt rögzítők segítségével, a Ábra 16 szerint.

    g329235

    Ábra 16

A szabályozószelep beszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Karimás szabályozószelep1
Szárnyas fogantyú2
Fogantyúcsavar (6-32 × ⅝")2
Szeleptartó2
90°-os könyök1
Peremes bilincs1
Tömítés1
Szerelvénysapka (½")2
Egyenes szerelvény1
Rögzítőelem3
Egyenes szabályozószelep2
Szabályozószelep-tartó (415399999 és korábbi sorozatszám)1
Peremes csavar (¼ ×⅝")2
Önbiztosító anya (¼")
Szabályozószelep-tartó (415400000 és későbbi sorozatszám)1
Szabályozószelep-tartó (415400000 és későbbi sorozatszám + GeoLink)1
T idom1
Kapupántcsavar (¼ × ⅝")2
Csavar (M6 × 12 mm)8
Tömlőorsó táptömlő1
Tömlőbilincs1

A szabályozószelep felszerelése a gépre

Multi Pro 1750 gyeppermetezők – 415399999 sorozatszámú és korábbi modellek

Note: Egyéb utasítás hiányában őrizzen meg minden eltávolított alkatrészt a későbbi visszaszereléshez.

  1. Szerelje fel a szabályozószelep-tartót a szeleprögzítő keretre 2 peremes fejű csavarral (¼ × ⅝") a Ábra 17 szerint.

    g329236

    Ábra 17

    1. Szeleptartó keret
    2. Szeleptartó konzol
    3. Peremes csavar (¼ ×⅝")

  2. Szerelje fel a piros szárnyas fogantyút a szabályozószelepre a Ábra 18 szerint.

    g493416

    Ábra 18

    1. Szabályozószelep
    2. Szárnyas fogantyú (piros)
    3. Fogantyúcsavar (6-32 × ⅝")

  3. Szerelje fel a szeleptartót a szabályozószelepre a Ábra 19 A része szerint.

    g493417

    Ábra 19

    1. Szabályozószelep-egység
    2. Szeleptartó
    3. Peremes fejű csavar (#6)

  4. Rögzítse a szeleptartót a szabályozószelephez a peremes fejű csavarral (#6), és kézzel húzza meg a csavart (Ábra 19 B).

  5. Szerelje fel a szabályozószelep-egységet a konzoljára 4 csavarral (M6) a Ábra 20 szerint.

    g329237

    Ábra 20

    1. Szeleptartó (szabályozószelep-egység)
    2. Csavar (M6)

  6. Rögzítse a vezérlőszelep-egységet a szórórúd szelepéhez a korábban eltávolított O-gyűrűvel és rögzítőelemmel (Ábra 21).

  7. Helyezze fel a sapkát (½"), az O-gyűrűket, a szerelvényt és a tömlőegységet a szabályozószelepre a korábban eltávolított rögzítőelemek segítségével a Ábra 21 szerint.

    g329239

    Ábra 21

    1. Sapka (½")
    2. A szeleptartóba szerelt szabályozószelep
    3. Szerelvény
    4. Tömlőegység

  8. Szerelje vissza a Ábra 13 szerint leszerelt működtetőelemeket az elosztószelepre a korábban leszerelt rögzítőelemek segítségével.

  9. Távolítsa el a nyomásérzékelő tömlőt a csatlakozóról.

  10. Szerelje fel a zöld szárnyas fogantyút és az egyenes szerelvényt a karimás szabályozószelepre a rögzítőelemmel a Ábra 22 szerint.

    g490830

    Ábra 22

    1. Fogantyúcsavar (6-32 × ⅝")
    2. Szárnyas fogantyú (zöld)
    3. Szabályozószelep
    4. Rögzítőelem
    5. Egyenes szerelvény

  11. Válassza le a sapkát és a csatlakozót a nyomásmérő nyílásról (Ábra 23).

    g329241

    Ábra 23

    1. Tömítés
    2. 90°-os szerelvény
    3. Tömítés bilincs
    4. Csatlakozó
    5. Szabályozószelep
    6. Tömlőorsó táptömlő

  12. Szerelje be a szabályozószelep-egységet függőlegesen, a Ábra 23 szerint.

  13. Szerelje be a csatlakozót a 90 fokos szerelvény nyitott nyílásába (Ábra 23).

    Note: A sapka selejtezhető.

  14. Csatlakoztassa a nyomásérzékelő tömlőt a csatlakozóra.

  15. Csatlakoztassa a tartálytáptömlőt a szabályozószelephez tömlőbilincs segítségével.

  16. Rögzítse a tömlőorsó táptömlőjének nyitott végét tömlőbilincs segítségével az egyenes szerelvényhez.

  17. Vezesse el a tömlőorsó táptömlőjét a Ábra 24 szerint, majd rögzítse azt a tömlőorsóhoz csőbilincs segítségével.

    Note: Ha a tartálytisztító öblítőkészlet fel van szerelve, vezesse el a tömlőt az öblítőszivattyú mögött.

    g028395

    Ábra 24

    1. Tartálytáptömlő
    2. Tömlőorsó táptömlő

A szabályozószelep felszerelése a gépre

Multi Pro 1750 gyeppermetezők GeoLink nélkül – 415400000 sorozatszámú és újabb modellek

  1. Szerelje vissza a Ábra 13 szerint leszerelt működtetőelemeket az elosztószelepre a korábban leszerelt rögzítőelemek segítségével.

  2. Szerelje fel a szabályozószelep-tartót a szeleprögzítő keretre 2 peremes fejű csavarral (¼ × ⅝") és önbiztosító anyákkal (¼") a Ábra 25 szerint.

    g493510

    Ábra 25

    1. Önbiztosító anya (¼")
    2. Szeleptartó keret
    3. Peremes csavar (¼ ×⅝")

  3. Szerelje fel a piros szárnyas fogantyút egy egyenes szabályozószelepre.

    g493416

    Ábra 26

    1. Szabályozószelep
    2. Szárnyas fogantyú (piros)
    3. Fogantyúcsavar (6-32 × ⅝")

  4. Szerelje fel a szeleptartót egy egyenes szabályozószelepre a Ábra 27 A része szerint.

  5. Rögzítse a szeleptartót a szabályozószelephez a peremes fejű csavarral (#6), és kézzel húzza meg a csavart (Ábra 27 B).

    g493417

    Ábra 27

    1. Szabályozószelep
    2. Szeleptartó
    3. Peremes fejű csavar (#6)

  6. Szerelje fel a szabályozószelep-egységet a konzolja tetejére 4 csavarral (M6) a Ábra 28 szerint.

    g493513

    Ábra 28

    1. Szeleptartó (szabályozószelep-egység)
    2. Csavar (M6)

  7. Rögzítse a vezérlőszelep-egységet a szórórúd szelepéhez a korábban eltávolított O-gyűrűvel és rögzítőelemmel a Ábra 29 szerint.

  8. Helyezze fel a sapkát (½"), az O-gyűrűket, a szerelvényt és a tömlőegységet a szabályozószelepre a korábban eltávolított rögzítőelemek segítségével a Ábra 29 szerint.

    g493524

    Ábra 29

    1. Sapka (½")
    2. A szeleptartóba szerelt szabályozószelep
    3. Szerelvény
    4. Tömlőegység

  9. Távolítsa el a rögzítőelemet, amely a szerelvénysapkát és a csatlakozót rögzíti a szakaszszelep végéhez (Ábra 30).

  10. Szerelje fel a mellékelt T idomot a szakaszszelep végére a 9. lépésben használt rögzítőelem segítségével.

  11. Helyezze fel a szerelvénysapkát a 9. lépésben felszerelt T idom oldalára.

    g493525

    Ábra 30

    1. Rögzítőelem
    2. T idom
    3. Szerelvénysapka (a meglévő elosztószelepről leszerelve)
    4. Csatlakozó

  12. Szerelje fel az egyenes szerelvényt a másik egyenes szabályozószelepre a rögzítőelemmel a Ábra 31 szerint.

    g491707

    Ábra 31

    1. Fogantyúcsavar (6-32 × ⅝")
    2. Szárnyas fogantyú (zöld)
    3. Szabályozószelep
    4. Rögzítőelem
    5. Egyenes szerelvény

  13. Csatlakoztassa a tömlőtekercs táptömlőjét az egyenes szerelvény aljára.

  14. Csatlakoztassa a szabályozószelep-egységet az egyenes szerelvénnyel a T idom aljához a mellékelt rögzítőelem segítségével (Ábra 32).

  15. Szerelje fel a szabályozószelep-egységet a szabályozószelep konzol aljára 4 csavarral (M6) a Ábra 32 szerint.

    g493536

    Ábra 32

  16. Csatlakoztassa a tartálytáptömlőt a szabályozószelephez tömlőbilincs segítségével.

  17. Rögzítse a tömlőorsó táptömlőjének nyitott végét tömlőbilincs segítségével az egyenes szerelvényhez.

  18. Vezesse el a tömlőorsó táptömlőjét a Ábra 33 szerint, majd rögzítse azt a tömlőorsóhoz csőbilincs segítségével.

    Note: Ha a tartálytisztító öblítőkészlet fel van szerelve, vezesse el a tömlőt az öblítőszivattyú mögött.

    g493537

    Ábra 33

    1. Tartálytáptömlő
    2. Tömlőorsó táptömlő

A szabályozószelep felszerelése a gépre

Multi Pro 1750 gyeppermetezők GeoLink™ rendszerrel – 415400000 sorozatszámú és újabb modellek

  1. Szerelje vissza a Ábra 13 szerint leszerelt működtetőelemeket az elosztószelepre a korábban leszerelt rögzítőelemek segítségével.

  2. Szerelje fel a szabályozószelep-tartót a szeleprögzítő keretre 2 kapupántcsavar (¼-20 × ⅝") és 2 önbiztosító anyával (¼-20") az ábra szerint

    g491712

    Ábra 34

    1. Kapupántcsavar (¼-20 × ⅝")
    2. Szabályozószelep konzol
    3. Önbiztosító anya (¼-20")

  3. Távolítsa el a rögzítőelemet, amely a szerelvénysapkát és a csatlakozót rögzíti a szakaszszelep végéhez (Ábra 35).

  4. Szerelje fel a mellékelt T idomot a szakaszszelep végére a 3. lépésben eltávolított rögzítőelem segítségével.

    g493719

    Ábra 35

    1. Rögzítőelem
    2. Szabályozószelep konzol
    3. T szerelvény
    4. Szerelvénysapka és csatlakozó

  5. Szerelje fel a zöld szárnyas fogantyút egy egyenes szabályozószelepre Ábra 36.

    g491707

    Ábra 36

    1. Fogantyúcsavar (6-32 × ⅝")
    2. Szárnyas fogantyú (zöld)
    3. Szabályozószelep
    4. Rögzítőelem
    5. Egyenes szerelvény

  6. Szerelje fel a szeleptartót egy egyenes szabályozószelepre a Ábra 37 A része szerint.

  7. Rögzítse a szeleptartót a szabályozószelephez a peremes fejű csavarral (#6), és kézzel húzza meg a csavart (Ábra 37 B).

    g491708

    Ábra 37

    1. Szabályozószelep-egység
    2. Szeleptartó
    3. Peremes fejű csavar (#6)

  8. Rögzítse a tömlőtekercs táptömlőjét az egyenes szerelvényhez tömlőbilincs segítségével.

  9. Rögzítse a szabályozószelep-egységet a T idomhoz egy rögzítőelemmel a Ábra 38 szerint.

    g493731

    Ábra 38

    1. Rögzítőelem
    2. Szabályozószelep-egység
    3. T szerelvény

  10. Szerelje fel a szeleptartót a 4 peremes fejű csavarral (M6 x 12 mm) a szabályozószelep konzolra; húzza meg a csavarokat 10–12 Nm nyomatékkal.

    g491709

    Ábra 39

    Egyes alkatrészek a jobb láthatóság érdekében nem szerepelnek a képen

    1. Szeleptartó
    2. Szabályozószelep konzol
    3. Peremes fejű csavar (M6 × 12 mm)

  11. Szerelje fel a szeleptartót a szabályozószelepre az A rész szerint.

  12. Rögzítse a szeleptartót a szabályozószelephez a peremes fejű csavarral (#6), és kézzel húzza meg a csavart a B rész szerint.

    g493417

    Ábra 40

    1. Szabályozószelep-egység
    2. Szeleptartó
    3. Peremes fejű csavar (#6)

  13. Szerelje fel a szabályozószelep-egységet a szelepcsoportra a Ábra 41 szerint.

    g493802

    Ábra 41

    1. Rögzítőelem
    2. Szabályozószelep-egység

  14. Szerelje fel a szabályozószelep-egységet a konzolja tetejére 4 csavarral (M6) a Ábra 42 szerint.

    g493790

    Ábra 42

    Egyes alkatrészek a jobb láthatóság érdekében nem szerepelnek a képen

    1. Szeleptartó
    2. Konzol
    3. Csavarok (M6)

  15. Helyezze fel a sapkákat (½"), az O-gyűrűket, a szerelvényeket és a tömlőegységet a szabályozószelepekre a korábban eltávolított rögzítőelemek segítségével.

  16. Távolítsa el a tömlőt a csőelosztó végéhez rögzítő rögzítőelemet.

    g494803

    Ábra 43

  17. Szerelje fel az elzárószelepet a tömlőre és a gépre. Rögzítse őket a rögzítőelemekkel.

    g494802

    Ábra 44

  18. Csatlakoztassa a tartálytáptömlőket a szabályozószelephez tömlőbilincs segítségével.

  19. Vezesse el a tömlőorsó táptömlőjét a jelzett módon, majd rögzítse azt a tömlőorsóhoz csőbilincs segítségével.

    g493803

    Ábra 45

    1. Tartálytáptömlők
    2. Tömlőorsó táptömlő

    Note: Ha a tartálytisztító öblítőkészlet fel van szerelve, vezesse el a tömlőt az öblítőszivattyú mögött.

A tömlők csatlakoztatása

Ehhez az eljáráshoz szükséges alkatrészek:

Hosszú tömlő a szerelvénnyel1
Szórófej1
Műanyag tömlőbilincs1

  1. Rögzítse a vezetékköteget a táptömlőhöz 2 kábelkötözővel.

  2. Tekerjen Teflon® szalagot a hosszú tömlő szerelvényének a meneteire, majd szerelje be a szerelvényt a tömlőorsó csatlakozócsövébe (Ábra 46).

    g001719

    Ábra 46

  3. Csatlakoztassa a hosszú tömlő szabad végét a szórófej szerelvényéhez (Ábra 47).

    g467309

    Ábra 47

    1. Tömlő
    2. Tömlőbilincs
    3. Tömlőcsonk
    4. Szórófej

  4. Rögzítse a tömlő végét műanyag tömlőbilinccsel.

  5. Csatlakoztassa a pozitív akkumulátorkábelt az akkumulátorhoz.

  6. Csatlakoztassa a negatív akkumulátorkábelt az akkumulátorhoz.

  7. Nyomja meg a tömlőfelcsévélő gombot, és óvatosan csévéje fel a tömlőt az orsóra úgy, hogy közben jobbra-balra mozgatja, hogy a tömlő egyenletesen helyezkedjen el.

    Vigyázat

    Csévélés közben a kezek, a laza ruházat, a hosszú haj és az ékszerek beszorulhatnak a tömlő és az orsó közé, ami sérülést okozhat.

    • Csévélés közben ne nyúljon az orsóhoz és a tömlőhöz.

    • Ne viseljen laza ruhát vagy ékszert, és hosszú haját kösse fel.

Üzemeltetés

Figyelmeztetés

A nagynyomású folyadék a bőrön áthatolva sérülést okozhat.

  • Egyetlen testrészével se kerüljön közel olyan fúvókákhoz, ahonnan nagynyomású folyadék távozhat.

  • Ne irányítsa a permetezőt emberre vagy állatra.

  • Mielőtt nyomás alá helyezi a folyadéktömlőket, győződjön meg arról, hogy minden tömlő és vezeték megfelelő állapotban van, és az összes csatlakozó és szerelvény szorosan illeszkedik.

  • Kartonlap vagy papírlap segítségével ellenőrizze, nem szivárog-e a folyadék.

  • Mielőtt bármilyen munkába kezd a rendszeren, szüntesse meg biztonságosan a nyomást a rendszerben.

  • Ha folyadék került a bőre alá, azonnal kérjen orvosi segítséget.

  • A forró folyadékok és vegyi anyagok égési sérüléseket vagy egyéb sérüléseket okozhatnak.

Important: A permetezőt minden használat után azonnal ki kell üríteni és meg kell tisztítani. Ennek elmulasztása azt eredményezheti, hogy a vegyszerek beleszáradnak a vezetékekbe vagy megvastagszanak azokban, ezzel eltömítve a szivattyút és egyéb alkatrészeket.

Minden permetezési munkamenet után tisztítsa meg a permetezőrendszert. A permetezőrendszer megfelelő tisztításához tegye az alábbiakat:

  • Végezzen 3 különálló öblítést.

  • Minden öblítéshez használjon fel legalább 200 liter vizet.

  • Használja a vegyszerek gyártói által ajánlott tisztító- és semlegesítőszereket.

  • Az utolsó öblítést tiszta (tisztító- és semlegesítőszer-mentes) vízzel végezze.

Átkapcsolás a szórórudas üzemmódról kézi permetezési üzemmódra

  1. Állítsa le a gépet, kapcsolja ki a szórórudakat, és húzza be a rögzítőféket.

    Figyelmeztetés

    A kézi permetező használata közbeni vezetés az irányítás elvesztését okozhatja, ami sérüléshez vagy halálhoz vezethet. Ne használja a kézi permetezőt menet közben.

  2. A gép hátuljánál győződjön meg arról, hogy a szórófej indítókarretesze reteszelt helyzetben van.

  3. Forgassa el a szabályozószelep zöld fogantyúját 90 fokkal.

  4. A kezelőállásban kapcsolja be a szivattyút.

  5. Állítsa a fő szórórúd kapcsolóját BE helyzetbe.

  6. Állítsa a motort a kívánt fordulatszámra, majd kapcsolja be a semleges fordulatszám-rögzítőt.

    Important: Ne használjon 1034 kPa-nál nagyobb nyomást a kézi permetezővel.

Permetezés kézi permetezővel

  1. Húzza le az orsóról a kívánt hosszúságú tömlőt.

    Important: Ne a szórófejnél fogva húzza a tömlőt. Mindig a tömlőt fogja meg és közvetlenül azt húzza. Ha a szórófejnél fogva húzza a tömlőt, az a szórófej csatlakozójának a töréséhez vagy a tömlő megrongálódásához vezethet.

  2. Oldja ki az indítókarreteszt.

  3. Irányítsa a szórófej fúvókáját a szórandó felületre, majd húzza meg az indítókart.

  4. Ha végzett, engedje el az indítókart, majd reteszelje.

Átkapcsolás kézi permetezési üzemmódról szórórudas üzemmódra

  1. Nyomja meg a tömlőorsó visszacsévélő gombját, amíg már csak néhány méternyi tömlő marad szabadon.

    Note: A tömlőorsó visszacsévélő gombja csak akkor használható, ha a permetezőgép vezérlőpultján található felügyelői kulcs kioldott helyzetben van.

    Vigyázat

    Csévélés közben a kezek, a laza ruházat, a hosszú haj és az ékszerek beszorulhatnak a tömlő és az orsó közé, ami sérülést okozhat.

    • Csévélés közben ne nyúljon az orsóhoz és a tömlőhöz.

    • Ne viseljen laza ruhát vagy ékszert, és hosszú haját kösse fel.

  2. Forgassa el a szabályozószelep zöld fogantyúját 90 fokkal.

  3. Irányítsa a szórópisztoly fúvókáját egy olyan területre, ahol biztonságosan lehet permetezni, oldja az indítókarreteszt, és húzza addig az indítókart, amíg az összes maradék folyadék ki nem kerül a tömlőből, majd állítsa be az indítókarreteszt.

  4. Tegye vissza a szórófejet az orsó hátulján található tartóba.

  5. Állítsa vissza a motort alapjárati fordulatszámra.

  6. Állítsa le a szivattyút.

    Important: A napi tisztítási rutin során feltétlenül öblítse át friss, tiszta vízzel a szórófejet (lásd a permetezőgép kezelői kézikönyvét). A megfelelő tisztításának elmulasztása ronthatja a tömlőorsókészlet és a szórófej teljesítményét és megbízhatóságát.

  7. Állítsa be a kívánt szórási nyomást (kPa) a szabályozó kapcsolóval.
