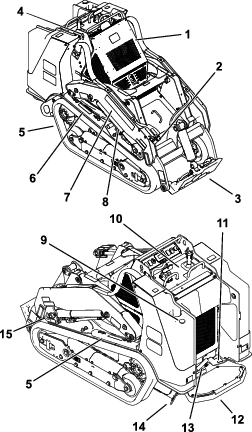

TX 1000 Turbo, keskeny lánctalpas kompakt kisgép

Kizárólag tiszta, friss, alacsony (<500 ppm) vagy ultraalacsony (<15 ppm) kéntartalmú dízelüzemanyagot vagy biodízel-üzemanyagot tankoljon. A minimális cetánszám legyen 40. A frissesség biztosítása érdekében csak olyan mennyiségben vásároljon üzemanyagot, amennyit 180 napon belül felhasznál.

–7 °C hőmérséklet felett használjon nyári (No. 2-D), ez alatt téli (No. 1-D- vagy No. 1-D/2-D-keverék) üzemanyagot. Alacsonyabb hőmérsékleteken a téli üzemanyag használata alacsonyabb lobbanáspontot és hideg áramlási jellemzőket biztosít, ami megkönnyíti az indítást, és csökkenti az üzemanyagszűrő eldugulásának kockázatát.

–7 °C hőmérséklet felett a nyári üzemanyag használata jóvoltából megnő az üzemanyag-szivattyú élettartama, és a motor teljesítménye is nagyobb lesz a téli üzemanyaggal való működtetéshez képest.

Important: Ne használjon kerozint vagy benzint dízelolaj helyett. Ennek a figyelmeztetésnek a be nem tartása károsítja a motort.

A gép legfeljebb B20 (20% biodízel-üzemanyag, 80% gázolaj) biodízel-üzemanyagkeverékkel is üzemeltethető. A keverékben a gázolaj legyen alacsony vagy ultraalacsony kéntartalmú. Tegye meg a következő óvintézkedéseket:

• Az üzemanyag biodízel része feleljen meg az ASTM D6751 vagy EN14214 szabvány előírásainak.

• A keverék üzemanyag feleljen meg az ASTM D975 vagy az EN590 szabvány előírásainak.

• A biodízel-keverékek károsíthatják a festett felületeket.

• Hideg időben használjon B5 (5% biodízel-tartalom) vagy még kevesebb biodízelt tartalmazó keveréket.

• Figyelje az üzemanyaggal kapcsolatba kerülő szigeteléseket, tömlőket és tömítéseket, idővel ezek állaga romolhat.

• Biodízel-keverékekre való átállást követően egy idő után előfordulhat az üzemanyagszűrő eldugulása.

• A biodízel-üzemanyaggal kapcsolatos további tájékoztatásért forduljon a forgalmazóhoz.

Az üzemanyagtartály befogadóképessége: 38,8 l

1. Parkolja le a gépet sík talajon, engedje le a rakodókarokat, és húzza be a rögzítőféket.

2. Állítsa le a motort és vegye ki az indítókulcsot.

3. Emelje fel a konzolt.



   Ábra 20

4. Távolítsa el a tanksapkát.

5. Töltse fel a tartályt üzemanyaggal a töltőnyílásig.

6. Tegye vissza a tanksapkát.

7. Engedje le a konzolt.

Important: Csak a Toro által jóváhagyott munkaeszközöket használjon. A munkaeszköz megváltoztathatja a gép stabilitását és működési jellemzőit. Érvénytelenítheti a garanciát, ha a gépet nem jóváhagyott munkaeszközzel használja.

Important: A munkaeszköz felszerelése előtt győződjön meg arról, hogy a szerelőlapokon nincs semmilyen szennyeződés, a csapok pedig akadálymentesen elmozdíthatók. Ha a csapok szorulnak, zsírozza meg azokat.

1. Helyezze el a munkaeszközt vízszintes felületre úgy, hogy elegendő hely legyen mögötte a gép számára.

2. Indítsa be a motort.

3. Billentse előre a munkaeszköz szerelőlapját.

4. Akassza be a szerelőlapot a munkaeszköz fogadólapjának felső peremébe.



   Ábra 22

   1. Szerelőlap
   2. Fogadólap

5. Emelje fel a rakodókarokat, közben billentse hátra a szerelőlapot.

   Important: Emelje fel a munkaeszközt annyira, hogy elemelkedjen a talajról, és billentse teljesen hátra a szerelőlapot.

6. Állítsa le a motort és vegye ki az indítókulcsot.

7. Csatlakoztassa a gyorsrögzítő csapokat, ügyelve arra, hogy teljesen beüljenek a szerelőlapba.

   Important: Ha a csapok nem fordulnak el reteszelt helyzetbe, a szerelőlap nem illeszkedik megfelelően a munkaeszköz fogadólapjának furataihoz. Ellenőrizze a fogadólapot, szükség szerint tisztítsa meg.

   Figyelmeztetés

   Ha nem tolódnak át teljesen a gyorsrögzítő csapok a munkaeszköz szerelőlapján, a munkaeszköz leeshet a gépről, és összezúzhatja Önt vagy a közelben tartózkodókat.

   Gondoskodjon arról, hogy a gyorsrögzítő csapok teljesen beüljenek a munkaeszköz szerelőlapjába.



   Ábra 23

   1. Gyorsrögzítő csapok (reteszelt helyzet)
   2. Kioldott helyzet
   3. Reteszelt helyzet

Ha a munkaeszköz hidraulikus működtetésű, kösse be a hidraulikus tömlőket az alábbi módon:

1. Állítsa le a motort.

2. Fordítsa az indítókulcsot BE helyzetbe, de ne indítózzon.

3. Nyomja meg előre-hátra a segédhidraulika kapcsolóját, hogy nyomásmentesítse a hidraulikus csatlakozókat.

4. Fordítsa a gyújtáskapcsolót KI helyzetbe, és vegye ki a kulcsot.

5. Távolítsa el a védősapkákat a gépen a hidraulikacsatlakozókról.

6. Ügyeljen arra, hogy ne jusson idegen anyag a hidraulikacsatlakozókba.

7. Nyomja be a munkaeszköz csatlakozódugóját a gép csatlakozóaljzatába.

   Note: Ha a munkaeszköz csatlakozódugóját először csatlakoztatja, minden esetleges túlnyomást kienged a munkaeszközből.

8. Nyomja rá a munkaeszköz csatlakozóaljzatát a gép csatlakozódugójára.

9. A tömlőket meghúzogatva ellenőrizze a megfelelő kapcsolódást.

1. Parkolja le a gépet sík talajon.

2. Engedje a talajra a munkaeszközt.

3. Állítsa le a motort és vegye ki az indítókulcsot.

4. Oldja a gyorsrögzítő csapokat úgy, hogy kifelé fordítja azokat.

5. Ha a munkaeszköz hidraulikus, tegye a következőket:

   1. Fordítsa az indítókulcsot BE helyzetbe, de ne indítózzon.

   2. Nyomja meg előre-hátra a segédhidraulika kapcsolóját, hogy nyomásmentesítse a hidraulikus csatlakozókat.

   3. Fordítsa a gyújtáskapcsolót KI helyzetbe, és vegye ki a kulcsot.

   4. A csúszóhüvelyt hátrahúzva kösse le a hidraulikacsatlakozókat.

      Important: Csatlakoztassa össze a munkaeszköz tömlőit, hogy a tárolás során ne kerüljön szennyeződés a hidraulika-rendszerbe.

   5. Szerelje fel a védősapkákat a gépen a hidraulikacsatlakozókra.

6. Indítsa el a motort, billentse előre a szerelőlapot, majd tolasson el a munkaeszköztől.

1. Utánfutó használata esetén kapcsolja azt fel a gépjárműre, és akassza be a biztonsági láncokat is.

2. Adott esetben kösse be az utánfutó fékrendszerét is.

3. Hajtsa le a rámpát.

4. Engedje le a rakodókarokat.

5. Hajtson fel a géppel az utánfutóra a gép nehezebb oldalával felfelé, a rakományt lent tartva (Ábra 28).

   • Ha a gép teherhordó munkaeszköze tele van (pl. kanál), vagy nem teherhordó munkaeszköz (pl. árokásó) van rajta, a géppel előre haladva hajtson fel a rámpára.

   • Ha a gép teherhordó munkaeszköze üres, vagy nincs rajta munkaeszköz, tolatva hajtson fel a rámpára.



   Ábra 28

   1. Tele munkaeszköz vagy nem teherhordó munkaeszköz – előrehaladva hajtson fel a rámpára.
   2. Üres munkaeszköz vagy nincs munkaeszköz – tolatva hajtson fel a rámpára.

6. Engedje le teljesen a rakodókarokat.

7. Húzza be a rögzítőféket (ha van), állítsa le a motort és vegye ki az indítókulcsot.

8. A gépen kialakított fém lekötőhurkok, valamint heveder, lánc, sodrony vagy kötelek segítségével kösse le biztonságosan a gépet a tehergépkocsin vagy utánfutón (Ábra 29). A lekötésre vonatkozó követelmények tekintetében tanulmányozza a helyi jogszabályokat.



   Ábra 29

   1. Lekötőhurkok

1. Hajtsa le a rámpát.

2. Hajtson le a géppel az utánfutóról a gép nehezebb oldalával felfelé, a rakományt lent tartva (Ábra 30).

   • Ha a gép teherhordó munkaeszköze tele van (pl. kanál), vagy nem teherhordó munkaeszköz (pl. árokásó) van rajta, a géppel tolatva hajtson le a rámpán.

   • Ha a gép teherhordó munkaeszköze üres, vagy nincs rajta munkaeszköz, előremenetben hajtson le a rámpán.



   Ábra 30

   1. Tele munkaeszköz vagy nem teherhordó munkaeszköz – tolatva hajtson le a rámpán.
   2. Üres munkaeszköz vagy nincs munkaeszköz – előremenetben hajtson le a rámpán.

1. Szerelje le a munkaeszközt.

2. Emelje fel a rakodókarokat teljesen felemelt helyzetbe.

3. Állítsa le a motort és vegye ki az indítókulcsot.

4. Távolítsa el a 2 csapot, amelyek a munkahengerreteszeket a gép oldalán található oszlopokhoz rögzítik.

5. Csúsztassa rá a munkahengerreteszt a munkahengerrúdra (Ábra 32).



   Ábra 32

   1. Munkahengerretesz
   2. Emelő munkahenger rúdja
   3. Csap (2)

6. Ismételje meg a 4. és az 5. lépést a gép másik oldalán.

7. Lassan engedje le a rakodókarokat, amíg a munkahengerreteszek a munkahengerházakhoz és a rúdvégekhez nem érnek.

Important: A gép használatának megkezdése előtt távolítsa el a munkahengerreteszeket a rudakról, és rögzítse azokat a tárolási helyzetükben.

1. Indítsa be a motort.

2. Emelje fel a rakodókarokat teljesen felemelt helyzetbe.

3. Állítsa le a motort és vegye ki az indítókulcsot.

4. Távolítsa el a munkahengerreteszeket biztosító csapokat.

5. Helyezze a munkahengerreteszeket a gép oldalán levő oszlopokra és rögzítse azokat a csapokkal.

6. Engedje le a rakodókarokat.

1. Lazítsa meg a motorháztetőt rögzítő csavart.



   Ábra 33

   1. Motorháztetőt rögzítő csavar

2. Nyissa ki a motorháztetőt a reteszkulccsal, majd nyomja meg a gombot a retesz kioldásához.



   Ábra 34

3. Nyissa fel a motorháztetőt..

1. Csukja le a motorháztetőt.

2. Nyomja le a reteszt a motorháztető rögzítéséhez.

3. Reteszelje a motorháztetőt a reteszkulcs segítségével, majd húzza meg a rögzítőcsavart.

1. Távolítsa el a hátsó fedél felső részét rögzítő 2 csavart.



   Ábra 35

2. Emelje ki a fedelet a hűtőkonzolon lévő nyílásokból.



   Ábra 36

A hátsó burkolat visszaszereléséhez végezze el az eljárást fordítva.

1. Távolítsa el az alsó lemezt rögzítő 2 csavart.



   Ábra 37

2. Távolítsa el az alsó lemezt.

1. Emelje fel a rakodókarokat és biztosítsa őket a munkahengerreteszekkel.

2. Lazítsa meg az elülső fedelet a géphez rögzítő 2 csavart.



   Ábra 38

   1. Elülső fedél
   2. Csavar (2)

3. Csúsztassa le a fedelet a gépről.

4. A fedél felszerelésekor húzza meg a csavarokat 41 Nm nyomatékkal.

1. Emelje fel a rakodókarokat, és biztosítsa őket a munkahengerreteszekkel.

2. Nyissa fel a motorháztetőt.

3. Távolítsa el a fedélegységet a géphez rögzítő 4 csavart.



   Ábra 39

4. Távolítsa el a fedélegységet.

Lazítsa meg a 2 csavart, majd vegye le az elülső szerviznyílásfedelet.

Ábra 40

1. Nyissa fel a motorháztetőt.

2. Csúsztassa ki a rácsot az elülső és hátsó nyílásokból.



   Ábra 41

   1. Oldalsó védőrács

Important: A károsodása megelőzése érdekében csak úgy indítsa be a motort, ha a légszűrőbetét és a légszűrőfedél is a helyén van.

Important: Csak akkor cserélje a légszűrőbetétet, ha a légszűrő-eltömődés visszajelzője pirosra vált. A légszűrőbetét korábbi cseréjével csak növekszik annak kockázata, hogy szennyeződés jut a motorba, amikor a légszűrőbetétet eltávolítja.

1. Parkolja le a gépet sík talajon, engedje le a rakodókarokat, és húzza be a rögzítőféket.

2. Állítsa le a motort és vegye ki az indítókulcsot.

3. Nyissa fel a motorháztetőt.

4. Ellenőrizze a légszűrőházat olyan sérülések szempontjából, amelyek levegőszivárgást okozhatnak. Ellenőrizze a teljes szívórendszert szivárgás, károsodás és laza tömlőbilincsek szempontjából. Javítsa meg vagy cserélje ki a hibás alkatrészeket.

5. Húzza ki a légszűrőfedélen található reteszt, majd csavarja el, és húzza le a fedelet.

   Important: Ne távolítsa el a légszűrőbetéteket.



   Ábra 43

   1. Légszűrőfedél
   2. Elsődleges szűrő
   3. Légszűrőház porvédő

6. Nyomja össze két oldalról a porvédő sapkát, hogy kinyíljon, majd ütögesse ki belőle a port.

7. Fúvassa tisztára 205 kPa alatti nyomású sűrített levegővel a légszűrőfedél belsejét.

   Important: Ne használja a sűrített levegőt a légszűrőház kitisztítására.

8. Ellenőrizze a légszűrő-eltömődés visszajelzőjét.

   • Ha a légszűrő-eltömődés visszajelzője átlátszó, szerelje vissza a légszűrőfedelet úgy, hogy a porvédő sapka lefelé nézzen, és biztosítsa a reteszeket.

   • Ha a légszűrő-eltömődés visszajelzője piros, cserélje ki a légszűrőbetétet előírás szerint.



   Ábra 44

1. Csúsztassa ki óvatosan az elsődleges szűrőt a légszűrőházból.

   Note: Ügyeljen arra, hogy ne ütődjön a szűrőbetét a szűrőháznak.

   Important: Ne kísérelje meg a légszűrőbetét tisztítását.



   Ábra 45

   1. Légszűrőfedél
   2. Elsődleges szűrő
   3. Biztonsági szűrő
   4. Légszűrőház

2. A biztonsági szűrő cseréje esetén óvatosan csúsztassa ki az elsődleges szűrőt a légszűrőházból.

3. Vizsgálja meg az új légszűrőbetéte(ke)t szakadás, olajos réteg és a gumitömítés épsége szempontjából. Nézzen át a szűrő anyagán, miközben erős fény felé tartja a külső részét; a szűrő anyagán világos foltként jelennek meg a lyukak.

   Ha a szűrőbetét károsodott, ne használja.

4. Szerelje be óvatosan a szűrőbetéte(ke)t.

   Note: A beszerelés során a külső peremét nyomva gondoskodjon arról, hogy teljesen felüljön a szűrő a helyén.

   Important: Ne nyomja meg a szűrő puha belső részét.

5. Szerelje vissza a légszűrőfedelet úgy, hogy a porvédő sapka lefelé nézzen, és biztosítsa a reteszeket, lásd: Ábra 43.

6. Csukja le a motorháztetőt.

7. A rakodókarok leengedése.

Az olaj típusa:

• CD, CF, CF-4, CI-4 API-besorolás

• E3, E-4, E-5 ACEA-besorolás

• DH-1 JASO-besorolás

Motorolaj feltöltési mennyisége: szűrővel együtt 3,6 l

Ábra 46

Note: A Toro Premium Engine motorolaj a hivatalos márkakereskedőknél kapható.

1. Parkolja le a gépet sík talajon, engedje le a rakodókarokat, és húzza be a rögzítőféket.

2. Állítsa le a motort, vegye ki a kulcsot és hagyja a motort lehűlni.

3. Nyissa fel a motorháztetőt.

4. Távolítsa el a bal oldali védőrácsot.

5. Tisztítsa meg a nívópálca és az olajbetöltőnyílás-sapka környékét.



   Ábra 47

   1. Olajbetöltőnyílás-sapka
   2. Nívópálca

6. Ellenőrizze az olajszintet, szükség szerint töltsön utána.

   Important: Ne töltse túl a forgattyúsházat olajjal; ha túl magas olajszint mellett járatja a motort, a motor károsodhat.



   Ábra 48

7. Csukja le a motorháztetőt.

1. Szerelje le a munkaeszközöket.

2. Indítsa be a motort, és járassa 5 percig.

   Note: Így az olaj felmelegszik és könnyebben leürül.

3. Parkolja le a gépet sík talajon.

4. Emelje fel a rakodókarokat, és helyezze be a munkahengerreteszeket.

5. Húzza be a rögzítőféket.

6. Állítsa le a motort és vegye ki az indítókulcsot.

7. Az olajat a kezelőállás alatt tudja leüríteni.

   Vigyázat

   Ha a gép működött, az alkatrészei forróak lehetnek. A forró alkatrészek érintése kisebb vagy közepes személyi sérülést okozhat.

   Járjon el körültekintően, az olaj és/vagy az olajszűrő cseréje során ne érjen forró alkatrészekhez.



   Ábra 49

8. Húzza meg a leeresztőcsavart 46–56 Nm nyomatékkal.

9. Nyissa fel a motorháztetőt.

10. Távolítsa el a bal oldali védőrácsot; lásd: Az oldalsó védőrácsok eltávolítása.

11. Helyezzen egy lapos edényt vagy egy rongyot a szűrő alá az olaj felfogásához.

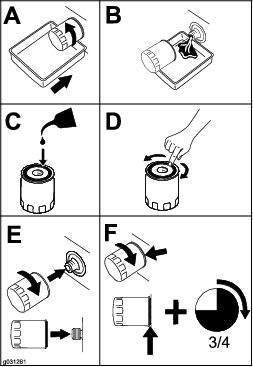

12. Cserélje le az olajszűrőt.



    Ábra 50

13. Vegye le az olajbetöltőnyílás-sapkát és öntse be lassan a megadott olajmennyiség nagyjából 80%-át a szelepfedélen keresztül.

14. Ellenőrizze az olajszintet.

15. Töltse be lassan a maradék olajat, hogy a szintje a nívópálca felső jelzéséig érjen.

16. Szerelje vissza az olajbetöltőnyílás-sapkát.

17. Szerelje fel a bal oldali védőrácsot.

18. Csukja le a motorháztetőt.

1. Parkolja le a gépet sík talajon, engedje le a rakodókarokat, és húzza be a rögzítőféket.

2. Állítsa le a motort és vegye ki az indítókulcsot.

3. Nyissa fel a motorháztetőt.

4. Kapcsolja az akkumulátorleválasztó kapcsolót BE vagy KI helyzetbe az alábbiak elvégzéséhez:

   • A gép áramellátásának biztosításához fordítsa el az akkumulátorleválasztó kapcsolót jobbra, BE helyzetbe (Ábra 54).

   • A gép áramellátásának megszüntetéséhez fordítsa el az akkumulátorleválasztó kapcsolót balra, KI helyzetbe (Ábra 54).



   Ábra 54

   1. Akkumulátorleválasztó kapcsoló – KI helyzet
   2. Akkumulátorleválasztó kapcsoló – BE helyzet

1. Szerelje le a munkaeszközöket.

2. Parkolja le a gépet sík talajon.

3. Emelje fel a rakodókarokat, és helyezze be a munkahengerreteszeket.

4. Húzza be a rögzítőféket.

5. Állítsa le a motort és vegye ki az indítókulcsot.

6. Távolítsa el az elülső fedélegységet; lásd: Az elülső fedélegység eltávolítása.

7. Kösse le a negatív (fekete) akkumulátorkábelt az akkumulátor pólusáról. Őrizze meg a kötőelemeket.



   Ábra 55

   1. Pozitív kábel
   2. Szárnyas anya és rúd (2)
   3. Szíj
   4. Akkumulátor
   5. Negatív kábel

8. Húzza le a gumisapkát a pozitív (piros) kábel sarujáról.

9. Kösse le a pozitív (piros) akkumulátorkábelt az akkumulátor pólusáról. Őrizze meg a kötőelemeket.

10. Távolítsa el a szárnyas anyákat, rudakat és a szíjat.

11. Vegye ki az akkumulátort.

Important: Az akkumulátort tartsa mindig teljesen feltöltve (1,265-ös fajsúly). Különösen fontos az akkumulátort megvédeni a károsodástól 0 °C alatti hőmérsékleten.

1. Szerelje ki az akkumulátort a gépből; lásd Az akkumulátor eltávolítása.

2. Töltse az akkumulátort 4–8 órán át 3–4 A áramerősséggel (Ábra 56). Ne töltse túl az akkumulátort.



   Ábra 56

   1. Pozitív akkumulátorpólus
   2. Negatív akkumulátorpólus
   3. Piros (+) töltővezeték
   4. Fekete (–) töltővezeték

3. Ha az akkumulátor teljesen feltöltődött, húzza ki a töltőt a konnektorból, majd kösse le az akkumulátor pólusairól (Ábra 56).

Note: Tartsa tisztán a kivezetéseket és a teljes akkumulátorházat, hogy megnövelje az akkumulátor élettartamát.

1. Parkolja le a gépet sík talajon, engedje le a rakodókarokat, és húzza be a rögzítőféket.

2. Állítsa le a motort és vegye ki az indítókulcsot.

3. Szerelje ki az akkumulátort a gépből; Az akkumulátor eltávolítása.

4. Mossa le kívülről az akkumulátort vízben feloldott szódabikarbónával.

5. Öblítse le az akkumulátort tiszta vízzel.

6. Vonja be az akkumulátorpólusokat és a kábelcsatlakozókat Grafo 112X védőzsírral vagy vazelinnel a korrózió megelőzésére.

7. Szerelje be az akkumulátort; lásd: Az akkumulátor beszerelése.

1. Helyezze az akkumulátort az akkumulátortálcára, majd rögzítse a szíj, a szárnyas anyák és a rudak segítségével.



   Ábra 57

   1. Pozitív kábel
   2. Szárnyas anya és rúd (2)
   3. Szíj
   4. Akkumulátor
   5. Negatív kábel

2. Az előzőleg eltávolított kötőelemek segítségével kösse vissza a pozitív (piros) akkumulátorkábelt a pozitív (+) akkumulátorpólusra.

3. Csúsztassa a piros gumisapkát a pozitív (+) akkumulátorpólusra.

4. Az előzőleg leszerelt rögzítőelemek segítségével szerelje fel a negatív (fekete) akkumulátorkábelt a negatív (–) akkumulátorpólusra.

5. Szerelje a helyére az elülső fedélegységet.

Az eredeti akkumulátor karbantartásmentes, nem igényel karbantartást. A csereakkumulátor karbantartása tekintetében olvassa el az akkumulátor gyártójának utasításait.

1. Parkolja le a gépet sík talajon.

2. A felszerelt kanalat fordítsa a talaj felé, majd engedje le a talajra annyira, hogy a vontatóegység eleje pár centire elemelkedjen a talajtól.

3. Húzza be a rögzítőféket.

4. Állítsa le a motort és vegye ki az indítókulcsot.

5. Locsolótömlő vagy nagynyomású mosó segítségével mossa ki a szennyeződéseket a lánctalprendszerből.

Important: Ügyeljen arra, hogy a nagynyomású vízsugár csak a lánctalp környékére irányuljon. A vontatóegység többi részét ne nagynyomású vízsugárral mossa. Ne irányítsa a nagynyomású vízsugarat a hajtókerék és a vontatóegység közé, mert ezzel károsíthatja a motor tömítéseit. A nagynyomású vízsugár károsíthatja az elektromos rendszert és a hidraulikarendszer szelepeit, vagy kimoshatja a zsírt.

Important: Tisztítsa le teljesen a futógörgőket, az első kereket, a hátsó kereket és a hajtókereket. A futógörgők tiszta állapotban szabadon elforgathatók.

Ábra 60

1. Többtagú hajtókerék
2. Hátsó kerék
3. Futógörgő (4)
4. Lánctalp
5. Első görgő

Emelje meg/támassza alá a gép egyik oldalát, majd a lánctalp saját súlyát felhasználva ellenőrizze, hogy a futógörgő pereme és a lánctalp közti hézag 19 mm-e. Ha nem ennyi, állítson a lánctalp feszességén az alábbi eljárással.

Ábra 61

1. Futógörgő
2. 19 mm-es hézag
3. Lánctalp

1. Parkolja le a gépet sík talajon, engedje le a rakodókarokat, és húzza be a rögzítőféket.

2. Állítsa le a motort és vegye ki az indítókulcsot.

3. Emelje el annyira a gépnek azt az oldalát, amelyiken állít, hogy a lánctalp ne érjen a talajhoz.

4. Lazítsa meg a hátsó fedélen lévő csavarokat, és vegye le a fedelet.



   Ábra 62

   1. Hátsó burkolat
   2. Csavar (2)

5. Lazítsa meg az ellenanyát és fordítsa el a feszítőcsavart az óramutató járásával megegyező irányba addig, amíg a lánctalp belógása 19 mm nem lesz.



   Ábra 63

   1. Feszítőcsavar
   2. Ellenanya

6. Húzza meg az ellenanyát.

7. Szerelje fel a fedelet és húzza meg a csavarokat.

8. Ismételje meg az eljárást a másik lánctalpnál.

9. Közlekedjen a géppel, majd parkolja le sík talajon, húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

10. Ellenőrizze, hogy a lánctalp belógása 19 mm-e. Állítson utána szükség szerint.

Távolítson el minden felgyűlt füvet, koszt és egyéb szennyeződést a hűtőrácsról sűrített levegővel.

Mennyiség: 4,4 l

Típus: víz és tartósan használható etilén-glikolos fagyálló 50/50 arányú keveréke.

Important: Ne távolítsa el a hűtősapkát a gép hátuljánál, ha a kiegyenlítőtartály nem üres; ellenkező esetben hűtőfolyadék szivároghat ki.

1. Parkolja le a gépet sík talajon, engedje le a rakodókarokat, és húzza be a rögzítőféket.

2. Állítsa le a motort, vegye ki a kulcsot és hagyja a motort lehűlni.

3. Nyissa fel a motorháztetőt.

4. Ellenőrizze a hűtőfolyadék szintjét a tágulási tartályban.

   A hűtőfolyadék szintjének a tágulási tartályoldalán található jelnél vagy fölötte kell lennie.



   Ábra 73

   1. Tágulási tartály
   2. Tele jelzés

5. Ha a hűtőfolyadék szintje alacsony, vegye le a tágulási tartály sapkáját és töltsön be víz és etilén-glikol 50/50 arányú keverékéből álló fagyállót.

   Important: Ne töltse túl a tágulási tartályt.

6. Tegye vissza a tágulási tartály sapkáját.

7. Csukja le a motorháztetőt.

Cseréltesse le a hűtőfolyadékot hivatalos márkaszervizben évente.

Ha hűtőfolyadékot kell utántöltenie, lásd: A hűtőfolyadék szintjének ellenőrzése.
