Kosiarka eRecycler® eS52VST 52 cm Flex-Force Power System®

Ten symbol ostrzegawczy (Rysunek 2) występuje zarówno w instrukcji, jak i na maszynie. Wskazuje on ważne informacje dotyczące zasad bezpieczeństwa, których należy przestrzegać, aby uniknąć wypadków.

Rysunek 2

Symbol ostrzegawczy

Symbol ostrzegawczy pojawia się nad informacjami ostrzegającymi o niebezpiecznych działaniach lub sytuacjach, przed słowem NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub UWAGA.

NIEBEZPIECZEŃSTWO: wskazuje na sytuację bezpośredniego zagrożenia, która, jeśli się jej nie zapobiegnie, doprowadzi do śmierci lub poważnych obrażeń ciała.

OSTRZEŻENIE: wskazuje na sytuację potencjalnego zagrożenia, która, jeżeli się jej nie zapobiegnie, może doprowadzić do śmierci lub poważnych obrażeń ciała.

UWAGA: wskazuje na sytuację potencjalnego zagrożenia, która, jeżeli się jej nie zapobiegnie, może doprowadzić do niewielkich lub średnich obrażeń ciała.

W niniejszej instrukcji występują dwa słowa podkreślające wagę informacji. Ważne wskazuje na szczególnie istotne informacje techniczne, a Uwaga podkreśla informacje ogólne wymagające uwagi.

Zachowaj wszelkie ostrzeżenia i instrukcje do użycia w przyszłości.

We wszystkich poniższych ostrzeżeniach określenie narzędzie elektryczne” odnosi się do narzędzi elektrycznych zasilanych z sieci elektrycznej (przewodowo) lub zasilanych z akumulatora (bezprzewodowo).

1. Bezpieczeństwo w strefie wykonywania pracy

   1. Strefa wykonywania pracy powinna być czysta i dobrze oświetlona. Nieporządek lub słabe oświetlenie w strefie pracy zwiększają ryzyko wypadków.

   2. Nie używaj narzędzi elektrycznych w obszarach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów. Narzędzia elektryczne generują iskry, które mogą spowodować zapłon pyłu lub oparów.

   3. Dzieci i osoby postronne nie mogą zbliżać się do strefy pracy narzędzia elektrycznego. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.

2. Bezpieczna praca z urządzeniami elektrycznymi

   1. Wtyczki narzędzi elektrycznych muszą być odpowiednie do gniazdka. Wtyczek nie wolno w żaden sposób modyfikować. Podczas pracy z narzędziami elektrycznymi wymagającymi gniazdka z uziemieniem nie wolno stosować adapterów. Niezmodyfikowane wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem elektrycznym.

   2. Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. W przypadku kontaktu ciała z uziemionym urządzeniem występuje podwyższone ryzyko porażenia prądem.

   3. Nie wystawiaj narzędzi elektrycznych na działanie deszczu lub wilgoci. Dostająca się do wnętrza narzędzia elektrycznego woda zwiększy ryzyko porażenia prądem elektrycznym.

   4. Z przewodem należy obchodzić się ostrożnie. Nigdy nie używaj przewodu do przenoszenia, pociągania ani odłączania narzędzia elektrycznego od gniazdka. Przewód trzymaj z dala od ciepła, oleju, ostrych krawędzi oraz ruchomych części. Uszkodzone lub zaplątane przewody zwiększają ryzyko porażenia prądem elektrycznym.

   5. Podczas używania narzędzia elektrycznego na zewnątrz należy korzystać z przedłużacza odpowiedniego do użytku na zewnątrz pomieszczeń. Zastosowanie przewodu odpowiedniego do zastosowań zewnętrznych zmniejsza ryzyko porażenia prądem elektrycznym.

   6. W przypadku, gdy nie można uniknąć pracy narzędziem elektrycznym w wilgotnym miejscu, należy korzystać ze źródła prądu z zabezpieczeniem różnicowo-prądowym (RCD). Użycie bezpiecznika typu RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3. Bezpieczeństwo osobiste

   1. Podczas pracy z użyciem narzędzia elektrycznego zachowaj czujność, zwracaj uwagę na to, co robisz i kieruj się zdrowym rozsądkiem. Nie używaj narzędzia elektrycznego, gdy jesteś zmęczony lub pod wpływem środków odurzających, alkoholu lub leków. Chwila nieuwagi podczas użytkowania narzędzia elektrycznego może doprowadzić do wypadku z poważnymi obrażeniami ciała.

   2. Stosuj środki ochrony indywidualnej. Zawsze pracuj w okularach ochronnych. Sprzęt ochronny, taki jak maska przeciwpyłowa, bezpieczne obuwie z podeszwą przeciwpoślizgową, sztywny kask lub ochronniki słuchu używane w odpowiednich warunkach, ograniczają ryzyko obrażeń ciała.

   3. Zapobiegaj przypadkowemu uruchomieniu. Przed podłączeniem narzędzia do źródła zasilania i/lub akumulatora oraz przed jego podniesieniem lub przenoszeniem upewnij się, że wyłącznik jest w pozycji wyłączenia (OFF). Przenoszenie narzędzi elektrycznych z palcem na przełączniku zasilania lub podłączanie do zasilania narzędzi elektrycznych, w których przełącznik jest w pozycji włączenia (ON) grozi wypadkiem.

   4. Przed uruchomieniem narzędzia elektrycznego wyjmuj przyrząd lub klucz regulacyjny. Przyrząd lub klucz regulacyjny umieszczony w obracającej się części narzędzia elektrycznego może spowodować obrażenia ciała.

   5. Nie sięgaj zbyt daleko narzędziem. Zawsze utrzymuj stabilną postawę i równowagę. W ten sposób masz lepszą kontrolę nad narzędziem elektrycznym w niespodziewanych sytuacjach.

   6. Noś odpowiednią odzież. Nie używaj luźnej odzieży ani biżuterii. Włosy i odzież operatora muszą znajdować się w bezpiecznej odległości od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

   7. Jeżeli urządzenia są wyposażone w złącza do odciągu lub zbierania pyłu, dopilnuj ich prawidłowego podłączenia i używania we właściwy sposób. Korzystanie z instalacji do zbierania pyłu pozwala ograniczyć zagrożenia stwarzane przez unoszący się pył.

   8. Nie dopuszczaj do sytuacji, w których rutyna wynikająca z częstego używania narzędzi skłania do zbytniej pewności siebie i lekceważenia zasad bezpieczeństwa pracy z narzędziami elektrycznymi. Nieuważne działanie może w ciągu ułamka sekundy spowodować poważne obrażenia.

4. Używanie narzędzi elektrycznych i dbanie o ich stan techniczny

   1. Nie przeciążaj narzędzia elektrycznego. Używaj narzędzia elektrycznego odpowiedniego do danego zastosowania. Odpowiednie narzędzie elektryczne wykona zadanie lepiej i bezpieczniej oraz w tempie, do jakiego zostało zaprojektowane.

   2. Nie używaj narzędzia elektrycznego z niedziałającym lub nieprawidłowo działającym wyłącznikiem. Narzędzie elektryczne, którego nie można kontrolować wyłącznikiem, jest niebezpieczne i wymaga naprawy.

   3. Przed przystąpieniem do jakichkolwiek regulacji, wymiany akcesoriów lub przechowywania odłącz wtyczkę od źródła zasilania lub odłącz/wymontuj akumulator, jeżeli konstrukcja narzędzia elektrycznego na to pozwala. Takie środki ostrożności ograniczają ryzyko przypadkowego uruchomienia narzędzia elektrycznego.

   4. Przechowuj nieużywane narzędzie elektryczne poza zasięgiem dzieci i nie pozwalaj na używanie narzędzia elektrycznego osobom z nim nieobeznanym lub które nie zapoznały się z instrukcją obsługi. Narzędzia elektryczne stanowią zagrożenia w rękach nieprzeszkolonych użytkowników.

   5. Utrzymuj narzędzia elektryczne i akcesoria w dobrym stanie technicznym. Sprawdź, czy ruchome elementy są właściwie ustawione i czy nie blokują się nawzajem. Zwróć uwagę na uszkodzone elementy lub inny ich stan mogący mieć wpływ na działanie narzędzia elektrycznego. Uszkodzone narzędzi elektryczne należy naprawić przed użyciem. Przyczyną wielu wypadków jest niewłaściwy stan techniczny narzędzi elektrycznych.

   6. Pilnuj, aby narzędzia do cięcia były ostre i czyste. Właściwie konserwowane narzędzia o naostrzonych krawędziach tnących rzadziej się blokują i są łatwiejsze do kontrolowania.

   7. Używaj narzędzia elektrycznego, akcesoriów i elementów tnących itp. zgodnie z niniejszą instrukcją, uwzględniając warunki robocze oraz planowaną pracę. Używanie narzędzia elektrycznego niezgodnie z jego przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.

   8. Uchwyty i inne powierzchnie chwytania utrzymuj w stanie suchym, czystym i wolnym od oleju i smarów. Śliskie uchwyty i powierzchnie do chwytania utrudniają bezpieczną obsługę i sterowanie narzędziem w nieoczekiwanych sytuacjach.

5. Używanie i konserwacja narzędzi akumulatorowych

   1. Do ładowania należy używać wyłącznie ładowarki wskazanej przez producenta. Używanie ładowarki przeznaczonej do akumulatorów konkretnego typu do ładowania innych akumulatorów grozi pożarem.

   2. Używaj narzędzi elektrycznych tylko z przeznaczonymi do nich akumulatorami. Używanie innych akumulatorów grozi zranieniem i pożarem.

   3. Gdy akumulator nie jest używany, trzymaj go z dala od metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, wkręty lub inne metalowe przedmioty mogące spowodować zwarcie między biegunami. Zwarcie biegunów akumulatora może spowodować poparzenia lub pożar.

   4. Przy nieprawidłowym użytkowaniu akumulatora może się z niego wydostać ciecz. Należy unikać kontaktu z tą cieczą. W razie kontaktu narażone miejsce należy spłukać wodą. W razie kontaktu z oczami należy uzyskać pomoc medyczną. Ciecz wydostająca się z akumulatora może powodować podrażnienie lub poparzenie.

   5. Nie należy używać uszkodzonego lub zmodyfikowanego akumulatora ani narzędzia. Uszkodzone lub zmodyfikowane akumulatory mogą działać się w sposób nieprzewidziany i spowodować pożar, wybuch lub ryzyko obrażeń.

   6. Nie narażać akumulatora lub narzędzia na działanie ognia lub nadmiernej temperatury. Wystawienie ich na działanie temperatury powyżej 130°C grozi wybuchem.

   7. Postępuj zgodnie z wszystkimi instrukcjami ładowania i unikaj ładowania akumulatora lub narzędzia, gdy temperatura przekracza zakres podany w instrukcjach. Nieprawidłowe ładowanie lub ładowanie w temperaturach poza określonym zakresem może uszkodzić akumulator i zwiększyć ryzyko pożaru.

6. Serwis

   1. Serwisowanie narzędzia elektrycznego zlecaj wykwalifikowanemu serwisantowi, który korzysta wyłącznie z części zamiennych identycznych z oryginalnymi. W ten sposób zagwarantujesz utrzymanie bezpieczeństwa narzędzia elektrycznego.

   2. Nigdy nie serwisuj uszkodzonych akumulatorów. Serwis akumulatorów powinien być prowadzony wyłącznie przez producenta lub autoryzowane punkty serwisowe.

• Nie używaj kosiarki na stromych terenach pochyłych. Praca w takich warunkach zwiększa ryzyko porażenia prądem elektrycznym.

• Kosiarki nie należy używać w złych warunkach pogodowych, zwłaszcza gdy istnieje ryzyko uderzenia pioruna. Zmniejszy to ryzyko uderzenia pioruna w operatora.

• Dokładnie sprawdź obszar pod kątem występowania dzikich zwierząt, na którym kosiarka będzie używana. Pracująca kosiarka może wyrządzić szkody w faunie i florze.

• Dokładnie sprawdź obszar, na którym będziesz używać kosiarki, i usuń wszystkie kamienie, patyki, przewody, kości i inne przedmioty. Wyrzucone przedmioty mogą spowodować obrażenia ciała.

• Przed użyciem kosiarki sprawdź wzrokowo czy noże i zespoły noży nie są zużyte lub uszkodzone. Zużyte lub uszkodzone części zwiększają ryzyko obrażeń ciała.

• Sprawdzaj często, czy pojemnik na trawę nie uległ zużyciu ani uszkodzeniu. Zużyty lub uszkodzony pojemnik na trawę zwiększa ryzyko obrażeń ciała.

• Dopilnuj, aby osłony znajdowały się na swoim miejscu. Osłony muszą być sprawne i prawidłowo zamontowane. Luźna, uszkodzona lub nieprawidłowo działająca osłona grozi obrażeniami ciała.

• Utrzymuj drożność wlotów powietrza chłodzącego. Zablokowane wloty powietrza i obecność zanieczyszczeń grozi przegrzaniem lub pożarem.

• Podczas obsługi kosiarki należy nosić pełne obuwie z antypoślizgową podeszwą. Nie obsługuj kosiarki bez obuwia lub w sandałach z odkrytymi palcami. W ten sposób zmniejszysz ryzyko urazów stopy w przypadku kontaktu z wirującym nożem.

• Podczas obsługi kosiarki należy mieć na sobie długie spodnie. Nieosłonięta skóra jest bardziej narażona na obrażenia ciała spowodowane przez wyrzucone przedmioty.

• Nie pracuj kosiarką na mokrej trawie. Poruszaj się spokojnym krokiem — nie biegaj. W ten sposób ograniczysz ryzyko poślizgnięcia się i upadku, które grozi obrażeniami ciała.

• Nie używaj kosiarki na bardzo stromych zboczach. W ten sposób ograniczysz ryzyko utraty kontroli, poślizgnięcia się i upadku, które grozi obrażeniami ciała.

• Pracując na pochyłym terenie, zawsze stawiaj stopy w poprzek pochyłości i zachowaj szczególną ostrożność przy zmianie kierunku. W ten sposób ograniczysz ryzyko utraty kontroli, poślizgnięcia się i upadku, które grozi obrażeniami ciała.

• Zachowaj szczególną ostrożność podczas odwracania lub ciągnięcia kosiarki ku sobie. Zawsze zwracaj uwagę na otoczenie. W ten sposób ograniczysz ryzyko potknięcia się podczas obsługi maszyny.

• Nie dotykaj noży ani innych niebezpiecznych części ruchomych, jeśli nie są całkowicie zatrzymane. Ograniczy to ryzyko urazu spowodowanego przez poruszające się części.

• Przed usunięciem zablokowanego materiału lub czyszczeniem kosiarki przestaw wszystkie wyłączniki do położenia wyłączone” i odłącz akumulator. Niespodziewane uruchomienie kosiarki może spowodować poważne obrażenia ciała.

1. Szkolenie

   • Operator maszyny odpowiada za wszelkie wypadki lub zagrożenia dotyczące innych osób lub ich mienia.

   • Nie wolno zezwalać dzieciom na korzystanie lub zabawę maszyną, akumulatorami lub ładowarką akumulatorów; lokalne przepisy prawa mogą ograniczać wiek operatora.

   • Nie wolno zezwalać, aby z maszyny, akumulatorów lub ładowarki akumulatorów korzystały osoby o obniżonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub osoby nie posiadające doświadczenia ani wiedzy w zakresie jej użytkowania, chyba że zostaną one poinstruowane lub użytkowanie będzie się odbywać pod nadzorem osoby dbającej o bezpieczeństwo użytkowania oraz rozumiejącej zagrożenia mogące wystąpić podczas użytkowania.

   • Przed użyciem akumulatora i ładowarki akumulatorów należy zapoznać się ze wszystkimi instrukcjami i oznaczeniami ostrzegawczymi umieszczonymi na tych produktach.

2. Przygotowanie

   • Wymień uszkodzone lub nieczytelne etykiety.

   • Stosuj jedynie akumulatory zalecane przez firmę Toro. Stosowanie innych akcesoriów i osprzętu może zwiększyć ryzyko obrażeń ciała i pożaru.

   • Podłączenie ładowarki do gniazdka o niewłaściwym napięciu może spowodować pożar lub porażenie prądem. W celu podłączenia do gniazdka innego typu należy użyć odpowiedniego adaptera.

   • Nie używaj akumulatora lub ładowarki, jeżeli zostały uszkodzone lub zmodyfikowane. Mogą one działać w sposób nieprzewidziany i spowodować pożar, wybuch lub ryzyko obrażeń.

   • W przypadku uszkodzenia przewodu zasilającego ładowarki skontaktuj się z przedstawicielem autoryzowanego serwisu w celu jego wymiany.

   • Nie używaj baterii jednorazowego użytku.

   • Do ładowania akumulatorów stosuj wyłącznie ładowarkę zalecaną przez firmę Toro. Ładowarka przeznaczona do jednego typu akumulatorów może przy użyciu z innym rodzajem akumulatora stwarzać ryzyko pożaru.

   • Akumulator należy ładować wyłącznie w dobrze wentylowanym miejscu.

   • Nie wystawiaj akumulatora ani ładowarki na działanie ognia lub temperatur wyższych niż 68°C.

   • Postępuj zgodnie ze wszystkimi instrukcjami ładowania i unikaj ładowania akumulatora, gdy temperatura przekracza zakres podany w instrukcjach. W przeciwnym razie może dojść do uszkodzenia akumulatora i zagrożenia powstaniem pożaru.

3. Obsługa

   • Nie zbliżaj się do wyrzutnika.

   • Przed uruchomieniem maszyny odłącz napęd trybu samojezdnego (jeżeli występuje na wyposażeniu).

   • Zapobieganie niezamierzonemu uruchomieniu — upewnij się, że przycisk rozruchu elektrycznego został wyjęty ze stacyjki przed podłączeniem akumulatora i obsługą maszyny.

   • Przed przystąpieniem do obsługi technicznej lub czyszczenia maszyny zatrzymaj ją, wyjmij przycisk rozrusznika elektrycznego, wyjmij akumulator z maszyny i odczekaj, aż wszystkie części ruchome się zatrzymają.

   • Zawsze wyjmuj akumulator i przycisk rozrusznika elektrycznego z maszyny, gdy pozostawiasz ją bez nadzoru oraz przed wymianą osprzętu.

   • Nie wolno kierować wyrzucanego materiału w kierunku żadnej osoby. Unikaj wyrzucania materiału na ściany lub przeszkody — może się on odbić w Twoją stronę. Przekraczając powierzchnie pokryte żwirem zatrzymaj noże.

   • Uważaj na dziury, koleiny, garby, kamienie lub inne ukryte obiekty. Nierówne podłoże może spowodować utratę równowagi lub oparcia dla stóp.

   • Jeśli maszyna uderzy w jakiś przedmiot lub zacznie wibrować, natychmiast wyłącz maszynę, wyjmij przycisk rozrusznika elektrycznego, wyjmij akumulator i odczekaj, aż wszystkie części ruchome się zatrzymają. Następnie sprawdź, czy maszyna nie jest uszkodzona. Przed kontynuowaniem pracy przeprowadź wszystkie niezbędne naprawy.

   • Zatrzymaj maszynę i wyjmij przycisk rozrusznika elektrycznego przed załadowaniem maszyny na pojazd w celu jej przewiezienia.

   • Przy nieprawidłowym użytkowaniu akumulatora może się z niego wydostać ciecz. Należy unikać kontaktu z tą cieczą. W razie przypadkowego kontaktu z tą cieczą należy ją spłukać wodą. W razie kontaktu cieczy z oczami należy zwrócić się o pomoc lekarską. Ciecz wydostająca się z akumulatora może powodować podrażnienie lub poparzenie.

4. Konserwacja i przechowywanie

   • Przed przystąpieniem do obsługi technicznej lub czyszczenia maszyny zatrzymaj ją, wyjmij przycisk rozrusznika elektrycznego, wyjmij akumulator z maszyny i odczekaj, aż wszystkie części ruchome się zatrzymają.

   • Nie wolno podejmować prób naprawy maszyny inaczej niż zgodnie z instrukcją. W celu przeprowadzenia czynności serwisowych przedstawiciel autoryzowanego serwisu powinien stosować identyczne części zamienne.

   • Dla zachowania poprawnego wyważenia należy ostrzyć obydwa ostrza stępionego noża. Wyczyść nóż i upewnij się, że jest dobrze wyważony.

   • Przystępując do konserwacji noża, pamiętaj, że może się on obracać nawet wtedy, gdy zasilanie jest wyłączone.

   • Dla uzyskania najlepszych osiągów stosuj tylko oryginalne części zamienne i akcesoria firmy Toro. Inne części zamienne i akcesoria mogą stwarzać zagrożenie dla bezpieczeństwa. Korzystanie z nich może spowodować utratę gwarancji maszyny.

   • Dbaj o dobry stan maszyny — utrzymuj ostrość krawędzi tnących i czyść je, aby maszyna pracowała wydajnie i bezpiecznie. Dbaj, aby uchwyty były suche, czyste i wolne od olejów i smarów. Dopilnuj, aby osłony znajdowały się na swoim miejscu i były sprawne. Noże powinny być zawsze dobrze naostrzone. Stosuj wyłącznie identyczne noże zamienne.

   • Jeżeli w instrukcji nie określono inaczej, naprawę lub wymianę uszkodzonej osłony lub części zleć przedstawicielowi autoryzowanego serwisu.

   • Gdy akumulator nie jest używany, trzymaj go z dala od metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe i wkręty, gdyż mogłyby one spowodować zwarcie między biegunami. Zwarcie biegunów akumulatora może spowodować poparzenia lub pożar.

   • Często sprawdzaj, czy śruby mocujące nóż i silnik są dokręcone.

   • UWAGA — niewłaściwe obchodzenie się z akumulatorem grozi pożarem lub poparzeniem substancjami chemicznymi. Nie demontuj akumulatora. Nie wystawiaj akumulatora na działanie temperatury powyżej 68°C i nie wrzucaj go do ognia. Wymieniaj akumulator tylko na oryginalny akumulator marki Toro. Użycie akumulatora innego producenta może spowodować pożar lub wybuch. Trzymaj akumulatory poza zasięgiem dzieci i przechowuj je w oryginalnym opakowaniu do momentu, gdy będziesz gotowy do ich użycia.

   • Nie wrzucaj akumulatorów do ognia. Ogniwo może wybuchnąć. Sprawdź, czy lokalne przepisy nie przewidują specjalnych instrukcji utylizacji.

Etykiety dotyczące bezpieczeństwa oraz instrukcje są wyraźnie widoczne dla operatora i znajdują się w pobliżu wszystkich miejsc potencjalnego zagrożenia. Uszkodzone i brakujące etykiety należy wymienić.

117-4143

1. Ostrzeżenie – należy przeczytać Instrukcję obsługi.
2. Niebezpieczeństwo wyrzucania przedmiotów – należy pilnować aby osoby postronne nie zbliżały się.
3. Niebezpieczeństwo zranienia/odcięcia ręki lub nogi, ostrze kosiarki – przed rozpoczęciem konserwacji odłącz przewód świecy zapłonowej i przeczytaj instrukcję obsługi.
4. Niebezpieczeństwo zranienia/utraty ręki lub stopy spowodowane kontaktem z ostrzem kosiarki – zachowaj bezpieczną odległość od części ruchomych; nie usuwaj żadnych zabezpieczeń ani osłon.
5. Niebezpieczeństwo zranienia/odcięcia ręki lub nogi, ostrze kosiarki – nie pracuj, jadąc w górę i w dół zboczy; pracuj, jadąc w poprzek zbocza, przed opuszczeniem maszyny wyłącz silnik i odczekaj, aż wszystkie ruchome części się zatrzymają; przed koszeniem zbierz większe zanieczyszczenia; przed rozpoczęciem cofania popatrz do tyłu i w dół.

140-3811

1. Ostrzeżenie – należy przeczytać Instrukcję obsługi.
2. Niebezpieczeństwo wyrzucania przedmiotów – należy pilnować aby osoby postronne nie zbliżały się.
3. Niebezpieczeństwo zranienia/utraty ręki, ostrze kosiarki – wyjmij kluczyk zapłonu i przeczytaj instrukcję obsługi przed rozpoczęciem konserwacji.
4. Niebezpieczeństwo zranienia/utraty ręki, ostrze kosiarki – zachowaj bezpieczną odległość od części ruchomych; nie usuwaj żadnych zabezpieczeń ani osłon.
5. Niebezpieczeństwo zranienia/utraty stopy, ostrze kosiarki – nie koś jeżdżąc w górę i w dół zboczy; koś jadąc w poprzek zbocza. Przed rozpoczęciem koszenia wyłącz kosiarkę, zaczekaj, aż wszystkie ruchome części zatrzymają się i zbierz wszystkie odpady. Kosząc w kierunku do tyłu spoglądaj za siebie.

112-8760

1. Niebezpieczeństwo wyrzucania przedmiotów — należy pilnować aby osoby postronne nie zbliżały się do maszyny.
2. Niebezpieczeństwo przecięcia/odcięcia ręki lub nogi, nóż kosiarki — nie zbliżaj się do części ruchomych.

134-4691

1. Prędkość automatyczna
2. Prędkość maksymalna

137-9461

1. Stan naładowania akumulatora

Model 88960

163-7685

1. Przeczytaj Instrukcję obsługi.
2. Niewłaściwa utylizacja zakazana.

144-3175

1. Przeczytaj Instrukcję obsługi.
2. Aby uruchomić maszynę, przyciągnij drążek do uchwytu i naciśnij przycisk.
3. Aby wyłączyć maszynę, puść dźwignię.

Model 81802

144-6028

1. Niewłaściwa utylizacja zakazana
2. Przeczytaj Instrukcję obsługi.
3. Do użytku wewnątrz pomieszczeń.
4. Podwójna izolacja

145-3129

1. Trwa ładowanie akumulatora.
2. Akumulator jest całkowicie naładowany.
3. Temperatura akumulatora jest poza dopuszczalnym zakresem.
4. Usterka przy ładowaniu akumulatora

Important: Zdejmij i wyrzuć zabezpieczający arkusz z tworzywa osłaniający silnik oraz wszelkie inne elementy z tworzywa lub folii użyte do zabezpieczenia maszyny.

Important: Przy załączaniu blokad uchwytu trzymaj uchwyt, aby nie dopuścić do pochwycenia dłoni.

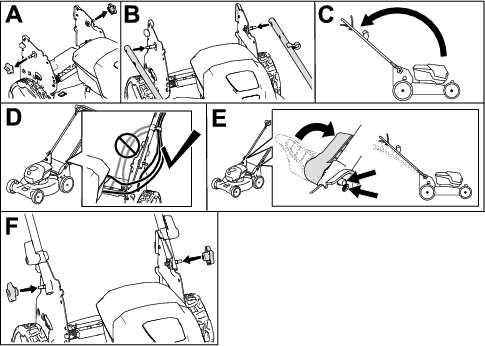

1. Poluzuj pokrętła uchwytu (A na Rysunek 4).

2. Z wykorzystaniem otworów na końcach uchwytu zamocuj uchwyt do maszyny (B na Rysunek 4).

3. Obróć uchwyt w tył do pozycji roboczej (C na Rysunek 4).

4. Upewnij się, że linki są poprowadzone na zewnątrz uchwytu (D na Rysunek 4).

5. Załącz blokadę uchwytu, aż bolec wskoczy na swoje miejsce, blokując uchwyt w pozycji roboczej (E na Rysunek 4).

   Note: Wysokość uchwytu można regulować poprzez przestawienie blokady uchwytu do innego otworu.

6. Dokręć pokrętła śrub uchwytu, aby zabezpieczyć uchwyt (F na Rysunek 4).

Rysunek 4

Dostępna jest gama osprzętu i akcesoriów zatwierdzonych przez firmę Toro, przeznaczonych do stosowania z urządzeniem i zwiększających jego możliwości. Skontaktuj się z przedstawicielem autoryzowanego serwisu, dystrybutorem lub wejdź na stronę www.Toro.com, aby uzyskać listę zatwierdzonego osprzętu i akcesoriów.

Dla zagwarantowania wydajnej i bezpiecznej pracy maszyny należy stosować wyłącznie części zamienne/akcesoria zalecane przez firmę Toro. Części zamienne i akcesoria innych producentów mogą być niebezpieczne.

Maszyna nie wymaga smarowania; wszystkie łożyska są nasmarowane fabrycznie na cały okres żywotności maszyny.

Important: Aby prawidłowo zainstalować ostrze, należy użyć klucza dynamometrycznego. Jeżeli nie posiadasz klucza dynamometrycznego lub nie masz pewności, jak wykonać tę procedurę, skontaktuj się z przedstawicielem autoryzowanego serwisu.

Jeżeli ostrze zostanie uszkodzone lub pęknie, należy je natychmiast wymienić. Jeżeli krawędź ostrza jest stępiona lub wyszczerbiona, zleć jego naostrzenie i wyważenie albo wymień je.

1. Wyjmij przycisk rozrusznika elektrycznego i akumulator z maszyny.

2. Aby unieruchomić ostrze, należy użyć kawałka drewna (Rysunek 20).

3. Zdemontuj ostrze, zachowując wszystkie elementy mocujące (Rysunek 20).



   Rysunek 20

4. Zamontuj nowe ostrze i cały osprzęt mocujący (Rysunek 21).



   Rysunek 21

   Important: Ustaw zakrzywione końce ostrza w kierunku obudowy maszyny.

5. Za pomocą klucza dynamometrycznego dokręć śrubę ostrza z momentem 88 N·m.

Zawsze po zamontowaniu nowej linki napędu trybu samobieżnego, lub jeśli napęd trybu samobieżnego jest rozregulowany, wyreguluj kabel napędu trybu samobieżnego.

1. Poluzuj nakrętkę wspornika linki (Rysunek 22).



   Rysunek 22

   1. 25 do 38 mm
   2. Dźwignia napędu trybu samobieżnego
   3. Osłona linki
   4. Nakrętka wspornika linki
   5. Wspornik linki

2. Przytrzymaj dźwignię napędu trybu samobieżnego 25 do 38 mm od uchwytu (Rysunek 22).

3. Pociągnij w dół osłonę linki (w stronę kosiarki) do momentu usunięcia luzu linki (Rysunek 22).

4. Dokręć na wsporniku linki.

5. Zwolnij dźwignię napędu trybu samobieżnego i upewnij się, że linka jest luźna.

   Note: Linka musi być luźna przy dźwigni napędu trybu samobieżnego ustawionej w położeniu zwolnionym, w przeciwnym razie urządzenie może pełzać po odłączeniu dźwigni.

Important: Po zdemontowaniu zabezpiecz zaciski akumulatora wytrzymałą taśmą klejącą. Nie wolno podejmować prób uszkodzenia ani demontażu akumulatora ani demontować żadnych jego części.

Aby uzyskać szczegółowe informacje o właściwym sposobie utylizacji akumulatora, skontaktuj się z lokalnym samorządem lub autoryzowanym serwisem.
