eRecycler® eS52VST Kosilica sa širinom reza od 52 cm Flex-Force Power System®

U ovom priručniku i na uređaju nalazi se simbol sigurnosnog upozorenja (Slika 2) radi prepoznavanja važnih sigurnosnih poruka kojih se morate pridržavati kako biste spriječili nesreće.

Slika 2

Simbol sigurnosnog upozorenja

Simbol sigurnosnog upozorenja pojavljuje se iznad informacija koje vas upozoravaju na opasne radnje ili situacije te nakon njega slijedi riječ OPASNOST, UPOZORENJE ili OPREZ.

OPASNOST označava neposredno opasnu situaciju koja će, ako se ne spriječi, sigurno dovesti do teških ozljeda ili smrti.

UPOZORENJE označava potencijalno opasnu situaciju koja bi, ako se ne spriječi, mogla dovesti do teških ozljeda ili smrti.

OPREZ označava potencijalno opasnu situaciju koja, ako se ne spriječi, može dovesti do lakših ili umjerenih ozljeda.

U priručniku se informacije ističu još dvjema riječima. Riječ Važno upućuje na posebne mehaničke informacije, a riječ Napomena na opće informacije na koje treba obratiti posebnu pažnju.

Spremite sva upozorenja i upute za ubuduće.

Pojam električni alat” u upozorenjima odnosi se na vaš električni alat s mrežnim napajanjem (pomoću kabela) ili na akumulatorski električni alat (bez kabela).

1. Sigurnost radnog prostora

   1. Radni prostor održavajte čistim i dobro osvijetljenim. U neurednim i neosvijetljenim prostorima lako može doći do nezgode.

   2. Nemojte upotrebljavati električne alate u eksplozivnim atmosferama, na primjer u prisutnosti zapaljivih tekućina, plinova ili prašine. Električni alati stvaraju iskre koje mogu zapaliti prašinu ili pare.

   3. Djecu i prolaznike držite podalje od mjesta na kojem upotrebljavate električni alat. Gubitak pažnje može uzrokovati gubitak kontrole.

2. Električna sigurnost

   1. Utikači električnog alata moraju odgovarati utičnici. Nikada nemojte vršiti izmjene na utikaču. Nemojte upotrebljavati strujne adaptere na električnom alatu koji ima uzemljenje. Neizmijenjeni utikači i odgovarajuće utičnice smanjuju rizik od strujnog udara.

   2. Izbjegavajte kontakt s uzemljenim površinama, kao što su cijevi, radijatori, štednjaci i hladnjaci. Opasnost od strujnog udara veća je ako je vaše tijelo uzemljeno.

   3. Nemojte izlagati električne alate kiši ili vlažnim uvjetima. Prodiranje vode u električni alat povećat će rizik od strujnog udara.

   4. Nemojte nepropisno upotrebljavati kabel. Kabel nikada nemojte upotrebljavati za prenošenje ili povlačenje električnog alata te ga nemojte povlačiti za isključivanje električnog alata. Kabel držite podalje od izvora topline, ulja, oštrih rubova ili pokretnih dijelova. Oštećeni ili zapetljani kabeli povećavaju rizik od strujnog udara.

   5. Kad električni alat upotrebljavate na otvorenom prostoru, upotrebljavajte produžni kabel koji je primjeren za rad na otvorenom. Upotreba produžnog kabela koji je primjeren za rad na otvorenom smanjuje rizik od strujnog udara.

   6. Ako ne možete izbjeći upotrebu električnog alata na vlažnom mjestu, upotrijebite strujni izvor sa zaštitnom sklopkom diferencijalne struje (RCD). Upotreba zaštitne sklopke diferencijalne struje smanjuje rizik od strujnog udara.

3. Osobna zaštita

   1. Budite oprezni, gledajte što radite i razumno prosuđujte dok upotrebljavate uređaj. Nemojte upotrebljavati električni alat ako ste umorni ili pod utjecajem droga, alkohola ili lijekova. Trenutak nepažnje tijekom upotrebe električnih alata može dovesti do ozbiljnih tjelesnih ozljeda.

   2. Nosite osobnu zaštitnu opremu. Uvijek nosite zaštitu za oči. Upotreba zaštitne opreme, kao što je maska za zaštitu od prašine, zaštitne cipele s protukliznim potplatom, zaštitna kaciga ili zaštita za sluh, u odgovarajućim uvjetima smanjit će tjelesne ozljede.

   3. Spriječite nenamjerno uključivanje. Provjerite je li prekidač u položaju OFF (isključeno) prije spajanja alata na izvor napajanja i/ili na akumulator te prije podizanja ili prenošenja alata. Prenošenje električnih alata s prstom na prekidaču ili aktivacija alata koji ima uključeni prekidač može izazvati nezgodu.

   4. Uklonite sve klinove ili ključeve za podešavanje prije uključivanja električnog alata. Ako ključ ili klin ostanu pričvršćeni za rotirajući dio električnog alata, može doći do tjelesne ozljede.

   5. Nemojte se naginjati. Uvijek držite dobro uporište i ravnotežu. To omogućuje bolje upravljanje električnim alatom u neočekivanim situacijama.

   6. Budite prikladno odjeveni. Nemojte nositi široku odjeću ili nakit. Kosu i odjeću držite podalje od pomičnih dijelova. Široka odjeća, nakit ili duga kosa mogu zapeti u pomične dijelove.

   7. Ako uređaji imaju mogućnost spajanja priključaka za izvlačenje i skupljanje prašine, pobrinite se da oni budu priključeni i da se upotrebljavaju na odgovarajući način. Skupljanje prašine može smanjiti opasnosti povezane s prašinom.

   8. Nemojte da vas znanje stečeno čestom upotrebom alata navede na pretjeranu samouvjerenost i zanemarivanje pravila za sigurnu upotrebu alata. Neoprezna radnja može u sekundi uzrokovati tešku ozljedu.

4. Uporaba i održavanje električnog alata

   1. Nemojte preopterećivati električni alat. Upotrijebite alat koji je prikladan za vašu primjenu. Prikladan električni alat odradit će posao bolje i sigurnije ako radi brzinom za koju je projektiran.

   2. Nemojte upotrebljavati električni alat ako ga prekidačem ne možete uključiti ili isključiti. Bilo koji električni alat kojim se ne može upravljati prekidačem opasan je i mora se popraviti.

   3. Prije bilo kakvih podešavanja, promjene dodatne opreme ili skladištenja isključite utikač iz izvora napajanja i/ili uklonite akumulator iz električnog alata ako ga se može ukloniti. Takve preventivne sigurnosne mjere smanjuju rizik od slučajnog uključivanja električnog alata.

   4. Električne alate koji se ne koriste skladištite izvan dohvata djece i nemojte dozvoliti da ih osobe koje nisu upoznate s električnim alatima ili ovim uputama upotrebljavaju. Električni alati su opasni u rukama korisnika koji ih ne znaju upotrebljavati.

   5. Održavajte električne alate i dodatnu opremu. Provjeravajte ima li na uređaju pomičnih dijelova koji su olabavljeni ili zapinju, slomljenih dijelova i postoji li bilo koje stanje koje može utjecati na rad uređaja. Ako je električni alat oštećen, popravite ga prije upotrebe. Do mnogih nezgoda dolazi zbog lošeg održavanja električnih alata.

   6. Alate za rezanje održavajte oštrima i čistima. Ako se alati za rezanje pravilno održavaju i oštre, manje je vjerojatno da će zapinjati i lakše je njima upravljati.

   7. Električni alat, dodatnu opremu, dijelove alata itd. upotrebljavajte u skladu s ovim uputama, uzimajući u obzir radne uvjete i vrstu posla koji će se obavljati. Upotreba električnog alata za radnje za koje nije predviđen može dovesti do opasnih situacija.

   8. Ručke i površine za hvatanje održavajte suhima, čistima i bez tragova ulja i maziva. Skliske ručke i površine za hvatanje nisu sigurne za upotrebu i upravljanje uređajem u neočekivanim situacijama.

5. Upotreba i održavanje alata s akumulatorom

   1. Akumulator punite isključivo punjačem koji je odredio proizvođač. Punjač koji je predviđen za punjenje jedne vrste akumulatora može u slučaju upotrebe s drugim akumulatorom predstavljati rizik od požara.

   2. Električne alate upotrebljavajte isključivo s akumulatorima koji su za njih namijenjeni. Upotreba bilo kojeg drugog akumulatora može stvoriti rizik od ozljede ili požara.

   3. Kad se akumulator ne upotrebljava, držite ga podalje od metalnih predmeta, kao što su spajalice, kovanice, ključevi, čavli, vijci ili drugi sitni metalni predmeti koji bi mogli stvoriti spoj između dva terminala. Kratko spajanje terminala akumulatora može uzrokovati opekline ili požar.

   4. U nepovoljnim uvjetima može doći do istjecanja tekućine iz akumulatora; izbjegavajte dodir s tom tekućinom. Ako slučajno dođete u dodir s tom tekućinom, to mjesto isperite vodom. Ako tekućina dođe u dodir s očima, potražite dodatnu liječničku pomoć. Tekućina istisnuta iz akumulatora može izazvati iritaciju ili opekline.

   5. Nemojte upotrebljavati akumulator ili uređaj koji je oštećen ili na kojemu su vršene izmjene. Oštećeni ili izmijenjeni akumulatori mogu nepravilno raditi i uzrokovati požar, eksploziju ili rizik od ozljede.

   6. Akumulator ili uređaj nemojte izlagati vatri ili previsokim temperaturama. Izlaganje temperaturama vatre višim od 130 °C može dovesti do eksplozije.

   7. Slijedite sve upute za punjenje i nemojte puniti akumulator ili uređaj na temperaturama koje nisu u rasponu navedenom u uputama. Nepravilno punjenje ili punjenje na temperaturama izvan navedenog raspona može oštetiti akumulator i povećati rizik od požara.

6. Servis

   1. Svoj uređaj servisirajte kod kvalificiranog tehničara koji upotrebljava isključivo originalne zamjenske dijelove. Tako će se očuvati sigurnost električnog alata.

   2. Nikad nemojte servisirati oštećene akumulatore. Akumulatore bi trebali servisirati isključivo proizvođač ili ovlašteni serviseri.

• Nemojte upotrebljavati kosilicu na kiši ili u vlažnim uvjetima. To može povećati rizik od strujnog udara.

• Kosilicu nemojte upotrebljavati u lošim vremenskim uvjetima, posebno ako postoji opasnost od munja. To smanjuje rizik od udara groma.

• Temeljito provjerite ima li divljih životinja na području na kojem ćete koristiti kosilicu. Rad kosilice može ozlijediti divlje životinje.

• Temeljito pregledajte predviđeno područje rada kosilice i uklonite kamenje, grane, žice, kosti i ostale strane predmete. Odbačeni predmeti mogu uzrokovati tjelesne ozljede.

• Prije upotrebe kosilice uvijek provjerite jesu li noževi i sklop rezača istrošeni ili oštećeni. Istrošeni ili oštećeni dijelovi povećavaju rizik od ozljede.

• Redovito provjeravajte stanje hvatača trave kako biste uočili znakove trošenja ili oštećenja. Istrošeni ili oštećeni dijelovi hvatača trave povećavaju rizik od tjelesne ozljede.

• Moraju biti postavljeni štitnici. Štitnici moraju biti funkcionalni i ispravno postavljeni. Labav, oštećen ili nefunkcionalan štitnik može uzrokovati tjelesne ozljede.

• Pazite da na ulazima zraka nema ostataka prljavštine. Začepljeni ulazi zraka i ostaci mogu uzrokovati pregrijavanje ili rizik od požara.

• Dok upravljate kosilicom uvijek nosite zaštitnu obuću otpornu na proklizavanje. Nemojte upravljati kosilicom bosi ili u otvorenim sandalama. Tako smanjujete rizik od ozljede stopala uzrokovane kontaktom s pomičnim nožem.

• Uvijek nosite duge hlače dok upotrebljavate kosilicu. Ako koža nije zaštićena, povećava se vjerojatnost ozljede odbačenim predmetima.

• Nemojte upotrebljavati kosilicu kad je trava mokra. Hodajte, nikada nemojte trčati. Tako smanjujete rizik od sklizanja i padanja, koji mogu uzrokovati tjelesne ozljede.

• Nemojte upravljati kosilicom na suviše strmim padinama. Tako smanjujete rizik od gubitka kontrole, sklizanja i padanja, koji mogu uzrokovati tjelesne ozljede.

• Kad radite na padini, uvijek se držite stabilno i uvijek kosite poprijeko, a ne uzbrdo ili nizbrdo, te budite vrlo oprezni pri mijenjanju smjera. Tako smanjujete rizik od gubitka kontrole, sklizanja i padanja, koji mogu uzrokovati tjelesne ozljede.

• Budite posebno oprezni pri kretanju unatrag ili povlačenju kosilice prema sebi. Uvijek obraćajte pozornost na okolinu. Tako smanjujete rizik od spoticanja tijekom rada.

• Nemojte dirati noževe ili druge opasne pomične dijelove ako su još u pokretu. Tako smanjujete rizik od ozljede pomičnim dijelovima.

• Prilikom uklanjanja zaglavljenog materijala ili čišćenja kosilice, provjerite jesu li svi prekidači isključeni i je li akumulator odspojen. Neočekivano pokretanje kosilice može uzrokovati teške tjelesne ozljede.

1. Obuka

   • Rukovatelj uređajem odgovoran je za eventualne nezgode ili opasnosti za druge i njihovu imovinu.

   • Nemojte dopustiti djeci da upotrebljavaju ili da se igraju uređajem, akumulatorom ili punjačem. Dobna granica za rukovatelje može biti ograničena lokalnim propisima.

   • Osobama koje imaju tjelesna, osjetilna ili mentalna ograničenja ili koje nemaju iskustva i znanja za upotrebu uređaja nemojte dopustiti da upotrebljavaju uređaj, akumulator ili punjač, osim ako ste im dali upute za sigurnu upotrebu ili ako ih nadgledate i ako razumiju potencijalne opasnosti.

   • Prije upotrebe akumulatora i punjača pročitajte sve upute i oznake upozorenja istaknute na njima.

2. Priprema

   • Zamijenite sve oštećene ili nečitljive naljepnice.

   • Upotrebljavajte isključivo akumulator koji je odobrio Toro. Ako upotrebljavate druge dodatke i priključke, može se povećati rizik od ozljede i požara.

   • Uključivanje punjača akumulatora u utičnicu neispravnog napona može uzrokovati požar ili strujni udar. Za druge načine povezivanja upotrijebite adapter za utičnice odgovarajuće konfiguracije ako je to potrebno.

   • Nemojte upotrebljavati oštećeni akumulator, akumulator na kojem su vršene izmjene ili punjač koji pokazuje nepravilnosti u radu jer može doći do požara, eksplozije ili ozljede.

   • Ako je kabel za napajanje punjača oštećen, obratite se ovlaštenom serviseru radi zamjene.

   • Nemojte upotrebljavati akumulatore koji nisu punjivi.

   • Akumulator punite isključivo s pomoću punjača koji je odredio Toro. Punjač koji je predviđen za punjenje jedne vrste akumulatora može u slučaju upotrebe s drugim akumulatorom predstavljati rizik od požara.

   • Punite akumulator isključivo u dobro prozračenom prostoru.

   • Akumulator i punjač nemojte izlagati vatri ili temperaturama višim od 68 °C.

   • Slijedite sve upute za punjenje i ne punite akumulator na temperaturama koje su izvan raspona navedenog u uputama. U suprotnom možete oštetiti akumulator i povećati rizik od požara.

3. Rad

   • Ne približavajte se otvorima izbacivača.

   • Deaktivirajte samohodni pogon (ako ga ima) prije pokretanja uređaja.

   • Spriječite slučajno pokretanje – Prije nego što spojite akumulator i rukujete uređajem, provjerite je li gumb za električno pokretanje izvađen iz paljenja.

   • Prije servisiranja ili čišćenja uređaja zaustavite uređaj, izvadite gumb za električno pokretanje, izvadite akumulator iz uređaja i pričekajte da se svi pomični dijelovi zaustave.

   • Kad uređaj ostavljate bez nadzora ili mijenjate dodatnu opremu, iz uređaja uklonite akumulator i gumb za električno pokretanje.

   • Materijal koji se izbacuje nemojte usmjeravati prema drugim osobama. Izbjegavajte izbacivanje materijala prema zidovima ili preprekama. Materijal bi se mogao odbiti prema vama. Zaustavite nož/noževe kad prelazite preko šljunčanih površina.

   • Pazite na rupe, brazde, neravnine, kamenje i druge skrivene predmete. Na neravnom terenu možete izgubiti ravnotežu ili stabilnost.

   • Ako uređaj udari o predmet ili počne vibrirati, odmah ga isključite, izvadite gumb za električno pokretanje, uklonite akumulator i pričekajte da se svi pomični dijelovi zaustave prije nego što provjerite je li došlo do oštećenja. Izvršite sve potrebne popravke prije nastavljanja s radom.

   • Zaustavite uređaj i izvadite gumb za električno pokretanje prije ukrcavanja uređaja radi prijevoza.

   • U nepovoljnim uvjetima može doći do istjecanja tekućine iz akumulatora. Izbjegavajte dodir s tom tekućinom. Ako slučajno dođete u dodir s tekućinom, isperite vodom. Ako tekućina dođe u dodir s očima, potražite liječničku pomoć. Tekućina iz akumulatora može izazvati iritaciju ili opekline.

4. Održavanje i skladištenje

   • Prije servisiranja ili čišćenja uređaja zaustavite uređaj, izvadite gumb za električno pokretanje, izvadite akumulator iz uređaja i pričekajte da se svi pomični dijelovi zaustave.

   • Ne pokušavajte popravljati uređaj na način koji nije u skladu s uputama. Neka servisiranje uređaja obavi ovlašteni serviser koristeći se identičnim zamjenskim dijelovima.

   • Naoštrite tupi nož s obje strane kako biste održali ravnotežu. Očistite nož i provjerite je li uravnotežen.

   • Tijekom servisiranja noža imajte na umu da se može pomaknuti iako je napajanje isključeno.

   • Za najbolje rezultate upotrebljavajte isključivo originalne zamjenske dijelove i dodatnu opremu tvrtke Toro. Drugi zamjenski dijelovi i dodatni pribor mogu biti opasni, a njihova upotreba može poništiti jamstvo.

   • Održavajte uređaj – Održavajte oštrice oštrima i čistima za najbolje rezultate i najsigurniji rad. Ručke neka budu suhe, čiste i bez tragova ulja i maziva. Štitnici moraju biti postavljeni i funkcionalni. Održavajte noževe oštrima. Upotrebljavajte isključivo identične zamjenske noževe.

   • Ako nije drugačije navedeno u uputama, neka popravak ili zamjenu oštećenih dijelova i štitnika obavi ovlašteni serviser.

   • Kad se akumulator ne upotrebljava, držite ga podalje od metalnih predmeta kao što su spajalice, kovanice, ključevi, čavli i vijci koji bi mogli stvoriti spoj između dva terminala. Kratko spajanje terminala akumulatora može uzrokovati opekline ili požar.

   • Često provjeravajte jesu li pričvrsni vijci noža i motora dobro zategnuti.

   • OPREZ – Nepropisno postupanje s akumulatorom predstavlja rizik od požara i kemijskih opeklina. Nemojte rastavljati akumulator. Nemojte zagrijavati akumulator na temperature više od 68 °C ili ga spaljivati. Akumulator zamijenite isključivo originalnim akumulatorom tvrtke Toro. Upotreba drugog tipa akumulatora može uzrokovati požar ili eksploziju. Akumulatore do upotrebe držite izvan dohvata djece i u originalnom pakiranju.

   • Akumulator nemojte zbrinjavati paljenjem u vatri. Ćelija može eksplodirati. Informirajte se o mogućim posebnim lokalnim propisima za zbrinjavanje.

Sigurnosne naljepnice i upute lako su vidljive korisniku i nalaze se blizu svih područja potencijalne opasnosti. Zamijenite sve naljepnice koje su oštećene ili otpale.

117-4143

1. Upozorenje – pročitajte Upute za upotrebu.
2. Opasnost od odbačenih predmeta – ne radite u blizini prolaznika.
3. Opasnost od posjeklina/amputacije šake ili noge, nož kosilice – prije održavanja uređaja odspojite žicu svjećice i pročitajte Upute za upotrebu.
4. Opasnost od posjeklina/amputacije šake ili noge, nož kosilice – držite se podalje od pomičnih dijelova; moraju biti postavljeni svi štitovi i štitnici.
5. Opasnost od posjeklina/amputacije šake ili noge, nož kosilice – ne upravljajte uređajem uz i niz padine; na padinama kosite s jedne strane na drugu; isključite motor i pričekajte da se svi pomični dijelovi zaustave prije napuštanja uređaja; prije košnje uklonite krhotine; gledajte iza sebe i dolje kad vozite unatrag.

140-3811

1. Upozorenje – pročitajte Upute za upotrebu.
2. Opasnost od odbačenih predmeta – ne radite u blizini prolaznika.
3. Opasnost od posjeklina/amputacije, nož kosilice – prije održavanja uređaja izvadite ključ i pročitajte Upute za upotrebu.
4. Opasnost od posjeklina/amputacije, nož kosilice – držite se podalje od pomičnih dijelova; moraju biti postavljeni svi štitovi i štitnici.
5. Opasnost od posjeklina/amputacije, nož kosilice – ne kosite uz ili niz padine; na padinama kosite s jedne strane na drugu; isključite uređaj, pričekajte da se pomični dijelovi zaustave i prije košnje uklonite krhotine; gledajte iza sebe kad kosite unatrag.

112-8760

1. Opasnost od odbačenih predmeta – ne radite u blizini prolaznika.
2. Opasnost od posjeklina/amputacije šake ili noge, nož kosilice – držite se podalje od pokretnih dijelova.

134-4691

1. Automatska brzina
2. Maksimalna brzina

137-9461

1. Status napunjenosti akumulatora

Model 88960

163-7685

1. Pročitajte Upute za upotrebu.
2. Nemojte neispravno odložiti

144-3175

1. Pročitajte Upute za upotrebu.
2. Da biste pokrenuli uređaj, stisnite polugu uz ručku i pritisnite tipku.
3. Da biste isključili uređaj, otpustite polugu.

Model 81802

144-6028

1. Nemojte neispravno odložiti
2. Pročitajte Upute za upotrebu.
3. Za upotrebu u zatvorenom prostoru
4. Dvostruka izolacija

145-3129

1. Akumulator se puni.
2. Akumulator je pun.
3. Temperatura akumulatora je izvan dozvoljenog raspona.
4. Greška punjenja akumulatora

Important: Uklonite i bacite zaštitnu plastičnu foliju kojom je pokriven motor kao i ostalu plastičnu zaštitu i ambalažu koja se nalazi na uređaju.

Important: Držite ručku pri aktiviranju blokada ručke kako biste izbjegli zaglavljivanje šaka.

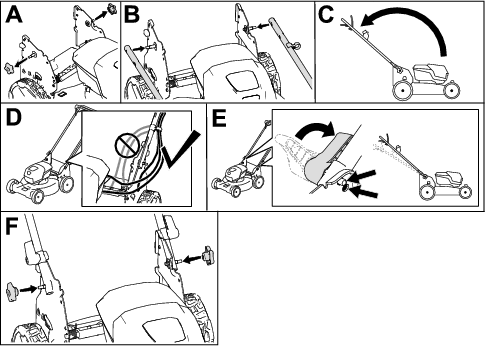

1. Uklonite okretne gumbe ručke (A na Slika 4).

2. Pričvrstite ručku za uređaj pomoću rupa na krajevima ručke (B na Slika 4).

3. Pomaknite ručku unatrag u radni položaj (C na Slika 4).

4. Provjerite jesu li kabeli postavljeni s vanjske strane ručke (D na Slika 4).

5. Aktivirajte blokade ručke dok klin ne sjedne na mjesto kako biste zaključali ručku u radni položaj (E na Slika 4).

   Note: Visinu ručke možete podesiti promjenom rupe za blokadu ručke.

6. Pričvrstite okretne gumbe ručke na vijke ručke kako biste je učvrstili (F na Slika 4).

Slika 4

Dostupan je niz priključaka i dodatne opreme za poboljšavanje i proširivanje mogućnosti uređaja koje je odobrila tvrtka Toro. Obratite se ovlaštenom serviseru ili distributeru tvrtke Toro ili posjetite stranicu www.Toro.com za popis svih odobrenih priključaka i dodatne opreme.

Kako biste osigurali optimalnu učinkovitost i daljnju primjenjivost certifikata o sigurnosti uređaja, upotrebljavajte samo originalne zamjenske dijelove i dodatnu opremu tvrtke Toro. Upotreba zamjenskih dijelova i dodatne opreme drugih proizvođača može biti opasna.

Uređaj ne trebate podmazivati; svi su ležajevi podmazani u tvornici za cijeli vijek trajanja uređaja.

Important: Za ispravno postavljanje noža potreban je moment-ključ. Ako nemate moment-ključ ili se ne usudite sami izvršiti postupak, obratite se ovlaštenom serviseru.

Ako je nož oštećen ili napuknut, odmah ga zamijenite. Ako je oštrica noža tupa ili neravna, dajte ga naoštriti i uravnotežiti ili ga zamijenite.

1. Uklonite gumb za električno pokretanje i akumulator iz uređaja.

2. Držite nož stabilnim s pomoću drvenog bloka (Slika 20).

3. Uklonite nož, osim dijelova za postavljanje (Slika 20).



   Slika 20

4. Postavite nove nož i sve dijelove za postavljanje (Slika 21).



   Slika 21

   Important: Postavite zaobljene krajeve noža prema gore tako da su usmjereni prema kućištu uređaja.

5. S pomoću moment-ključa pritegnite vijak noža na 88 Nm.

Kad god postavite novi kabel za samohodni pogon ili samohodni pogon nije podešen, podesite kabel za samohodni pogon.

1. Otpustite maticu nosača kabela (Slika 22).



   Slika 22

   1. 25 do 38 mm
   2. Poluga za samohodni pogon
   3. Plašt kabela
   4. Matica nosača kabela
   5. Nosač kabela

2. Držite polugu za samohodni pogon na udaljenosti od 25 do 38 mm od ručke (Slika 22).

3. Povucite plašt kabela prema dolje (prema uređaju) sve dok kabel više ne bude labav (Slika 22).

4. Pritegnite maticu na nosaču kabela.

5. Otpustite polugu za samohodni pogon i uvjerite se da je kabel labav.

   Note: Kabel mora biti labav kad je poluga za samohodni pogon u otpuštenom položaju; u suprotnom bi se uređaj mogao pomicati kada otpustite polugu.

Important: Nakon što izvadite akumulator, terminale prekrijte čvrstom ljepljivom trakom. Ne pokušavajte onesposobiti ili rastaviti akumulator ili izvaditi bilo koju njegovu komponentu.

Obratite se lokalnim vlastima ili ovlaštenom serviseru za više informacija o odgovornom recikliranju akumulatora.
