Finputsningssats för Ultra Sonic Boom

Multi Pro 5800-grässpridare

Se maskinens bruksanvisning för all säkerhetsinformation.
  1. Parkera maskinen på en plan yta.
  2. Koppla in parkeringsbromsen.
  3. Stäng av motorn och tag ut nyckeln.
    Graphic
    G036361s
  4. Koppla loss batteriet.
Delar som krävs
1
Grenrörsfäste
    Graphic
    G572578
    Graphic
    G572437

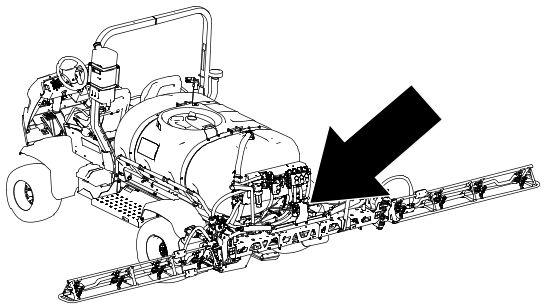

  1. Koppla loss kablaget från hydraulförgreningsröret.
  2. Sätt etiketter på alla slangar som är anslutna till hydraulförgreningsröret och koppla bort dem från blocket.
    3. Graphic
    G576890
  3. Ta bort monteringsfästet från maskinen.
    Obs! Spara fästelementen.
    4. Graphic
    g576891
  4. Ta bort hydraulförgreningsröret från monteringsfästet.
    Obs! Spara fästelementen.
    Obs! Det nya fästet kommer att monteras tillsammans med den elektroniska kommunikationsenheten enligt instruktionerna för utjämningssatsen för Sonic-markören.
Delar som krävs
1
Monteringsfäste
1
Kablage

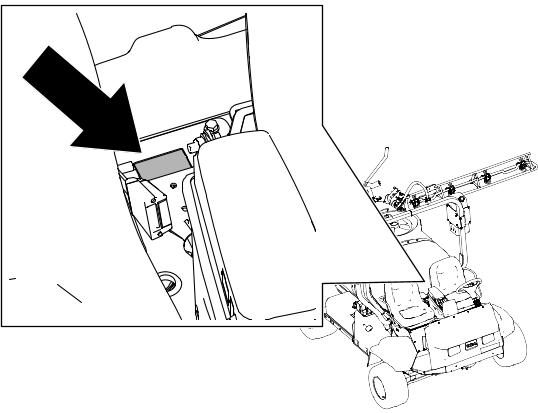

  1. Ta bort hålpluggen.
    Graphic
    G572580

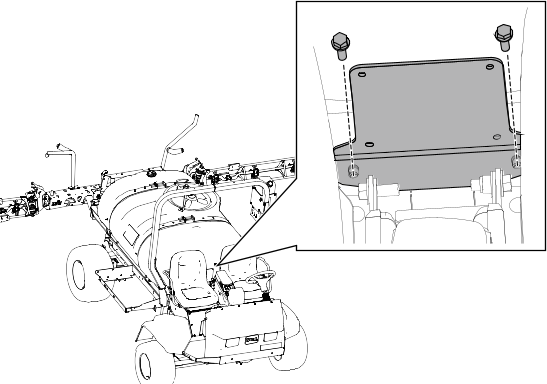

  2. Ta bort de två skruvarna och montera fästet på maskinens sätesram.
    Graphic
    G572579
Dra kablaget
Delar som krävs
1
Kablage

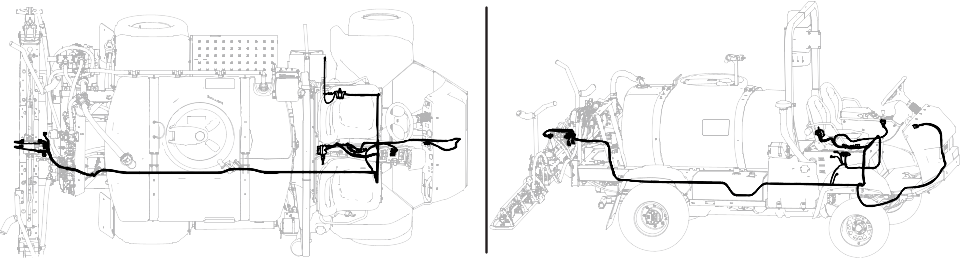

  1. Dra kablaget från maskinens bakre del till konsolen.
    Obs! Fäst kablaget längs det befintliga maskinkablaget.
    Kablaget ansluts under monteringen av utjämningssatsen för Sonic Boom.
    Graphic
    G572293

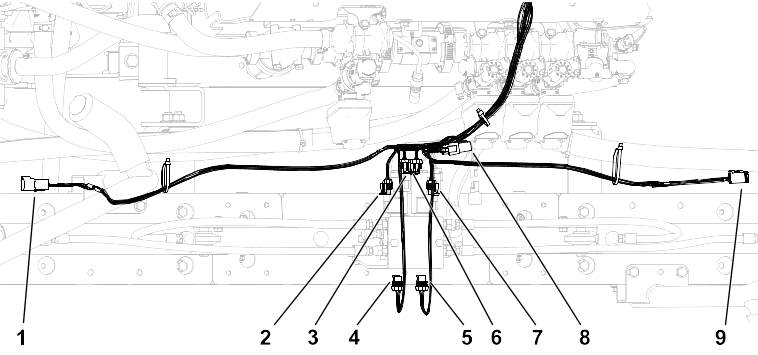

Dra den bakre delen av kablaget
Graphic
G590300
Figurhänvisning
Typ av kontakt
Etikett
1
Sex stift
 VÄNSTER SONIC-SENSOR
2
Två uttag
 VÄNSTER RAMP NER
3
Två uttag
 VÄNSTER RAMP UPP
4
Två uttag
 VÄNSTER AKTIVERA
5
Två uttag
 HÖGER AKTIVERA
6
Två uttag
 HÖGER RAMP UPP
7
Två uttag
 HÖGER RAMP NER
8
Tre uttag
 CAN-BUSSTERMINERING
9
Sex uttag
 HÖGER SONIC-SENSOR
  1. Dra längs maskinkablaget till maskinens framsida.
    Graphic
    G588057

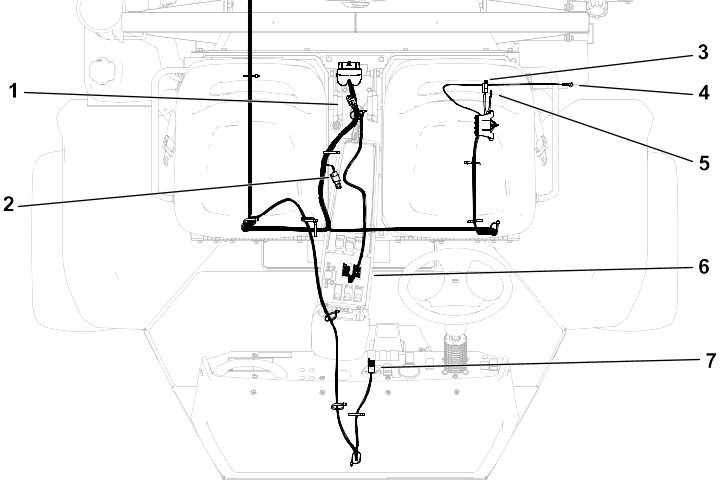

Dra den främre delen av kablaget
Graphic
G589974
Figurhänvisning
Typ av kontakt
Etikett
1
Tre uttag och kåpa
 CAN DIAG-KÅPA
2
Tre uttag och kåpa
 CAN-BUSSTERMINERING
3
Kniv
 TILL HUVUDSÄKRINGSBLOCK
4
Ledningssko
 BATTERI
5
Ledningssko
 JORDBLOCK
6
Åtta uttag (X2)
 AKTIVERINGSKONTAKT VÄNSTER/HÖGER
7
Åtta uttag
 LÄGESINDIKATOR

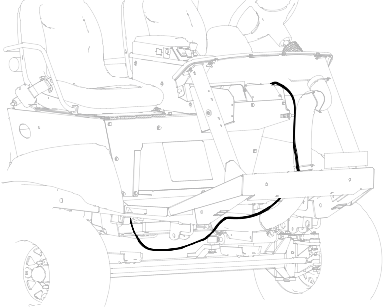

  1. Dra kablaget längs maskinkablaget, styrslangarna och upp till reglagen.
    Graphic
    G576089

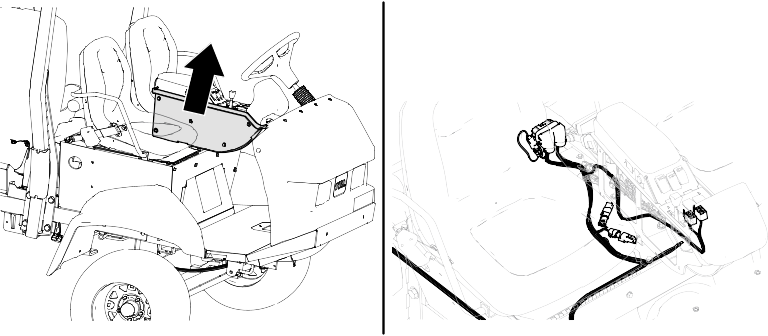

  2. Dra kablaget längs maskinkablaget, upp genom åtkomsthålet mellan sätena och upp till mittkonsolen.
    Graphic
    G576135
  3. Dra kablaget under sätet längs maskinkablaget.

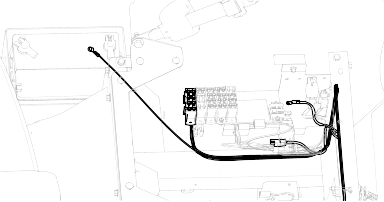

    1. Montera säkringsblocket, strömkontakten, jordningskabel och batteriets ringkoppling.
      Graphic
      G576085
  1. Följ instruktionerna i utjämningssatsen för Sonic Boom för att slutföra installationen.
