Ultra Sonic Boom egalisatieset

Multi Pro 5800 spuitmachine

Raadpleeg de Gebruikershandleiding van uw machine voor alle informatie i.v.m. veiligheid.
  1. Parkeer de machine op een horizontaal oppervlak.
  2. Haal de parkeerrem aan.
  3. Zet de motor af en haal het sleuteltje uit het contact.
    Graphic
    G036361s
  4. Koppel de accu af.
Vereiste onderdelen
1
Verdeelstukbeugel
    Graphic
    G572578
    Graphic
    G572437
  1. Koppel de kabelboom los van het hydraulische verdeelblok.
  2. Label alle slangen die verbonden zijn met het hydraulische verdeelblok en maak ze los van het blok.
    3. Graphic
    G576890

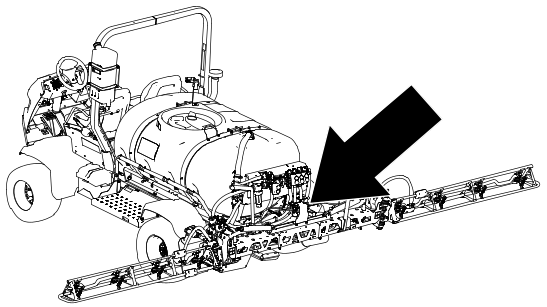

  3. Verwijder de montagebeugel van de machine.
    Opmerking: Bewaar de bevestigingsmiddelen.
    4. Graphic
    g576891

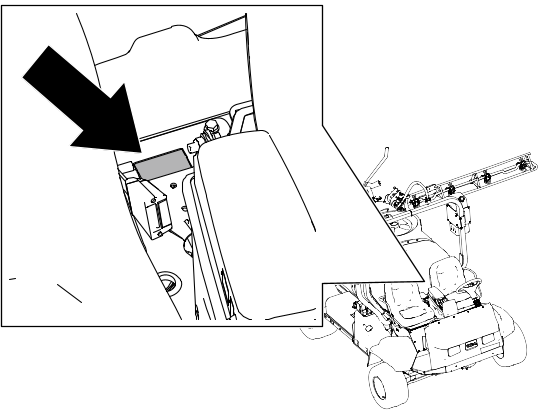

  4. Verwijder het hydraulische verdeelblok uit de montagebeugel.
    Opmerking: Bewaar de bevestigingsmiddelen.
    Opmerking: De nieuwe beugel monteert u samen met de elektronische communicatie-eenheid volgens de instructies voor de Nivelleerset met sonische markeerder.
Vereiste onderdelen
1
Montagebeugel
1
Kabelboom
  1. De plug verwijderen.
    Graphic
    G572580

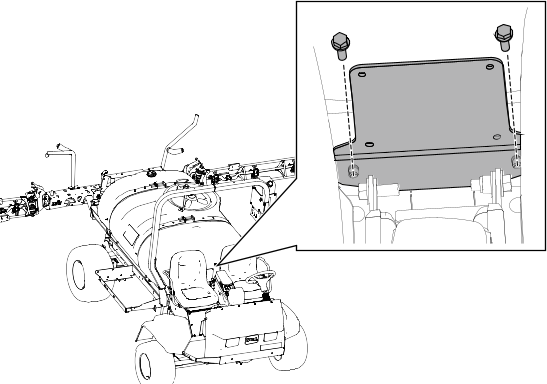

  2. Verwijder de 2 bouten en bevestig de beugel aan het frame van de stoel.
    Graphic
    G572579
De kabelboom leiden
Vereiste onderdelen
1
Kabelboom

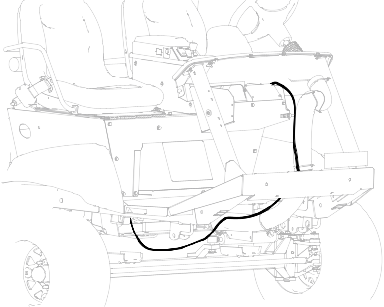

  1. Leid de kabelboom van de achterkant van de machine naar het bedieningspaneel.
    Opmerking: Bevestig de kabelboom langs de bestaande kabelboom.
    De kabelboom wordt aangesloten tijdens de montage van de Nivelleerset voor Sonic Boom.
    Graphic
    G572293

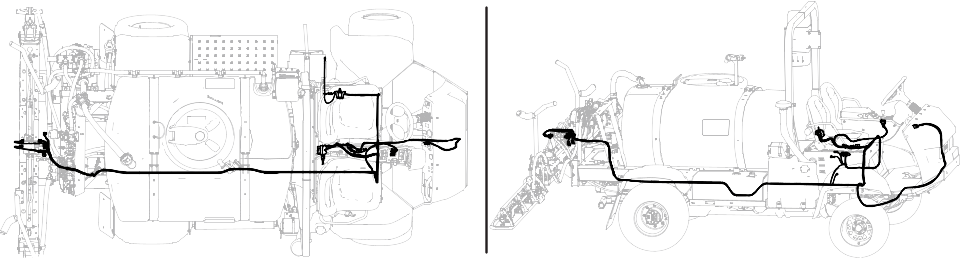

Het achterste deel van de kabelboom leiden
Graphic
G590300
Verwijzing
Type connector
Aanduiding
1
6 pennen
 SENSOR LINKER SONIC
2
2 contacten
 LINKER SPUITBOOM NEER
3
2 contacten
 LINKER SPUITBOOM OMHOOG
4
2 contacten
 LINKS INSCHAKELEN
5
2 contacten
 RECHTS INSCHAKELEN
6
2 contacten
 RECHTER SPUITBOM OMHOOG
7
2 contacten
 RECHTER SPUITBOOM NEER
8
3 contacten
 CANBUS UITEINDE
9
6 contacten
 SENSOR RECHTER SONIC
  1. Leid de kabelboom langs de machinekabelboom naar de voorzijde van de machine.
    Graphic
    G588057

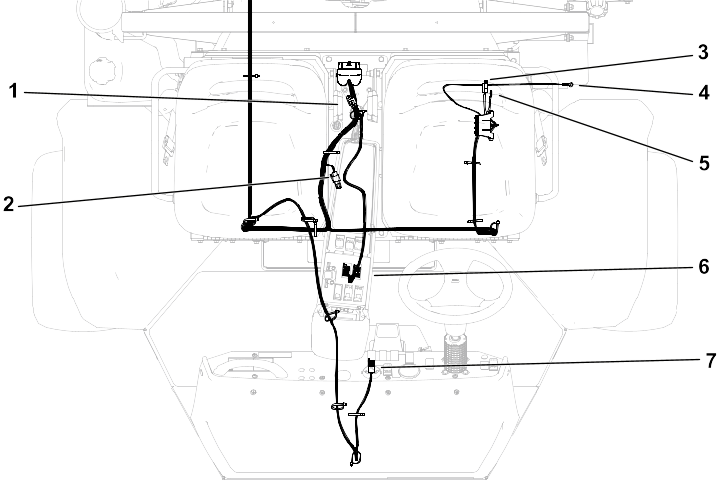

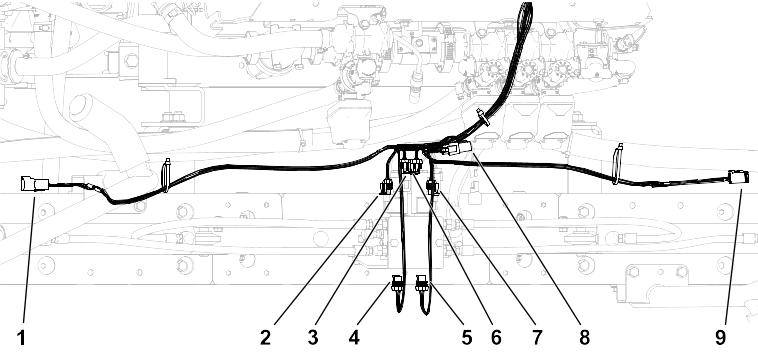

Het voorste deel van de kabelboom leiden
Graphic
G589974
Verwijzing
Type connector
Aanduiding
1
3 contacten en kap
 CAN DIAG KAP
2
3 contacten en kap
 CANBUS UITEINDE
3
Mes
 NAAR HOOFDZEKERINGHOUDER
4
Aansluiting
 ACCU
5
Aansluiting
 AARDINGSBLOK
6
8 contacten (x2)
 ACTUATORSCHAKELAAR LINKS/RECHTS
7
8 contacten
 MODUSINDICATOR
  1. Leid de kabelboom langs de machinekabelboom en stuurslangen en omhoog naar de bedieningsorganen.
    Graphic
    G576089

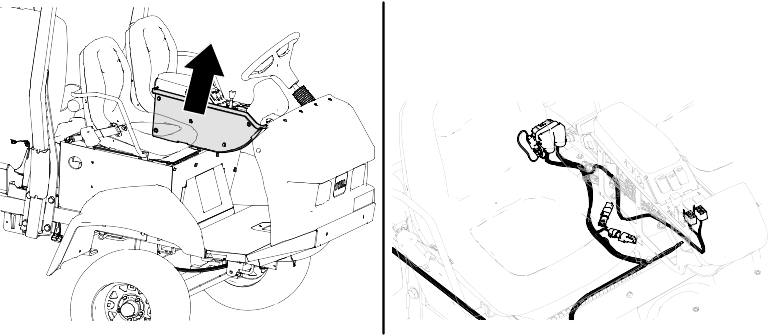

  2. Leid de kabelboom langs de machinekabelboom, omhoog door het toegangsgat tussen de stoelen, en omhoog naar de centrale bedieningseenheid.
    Graphic
    G576135
  3. Leid de kabelboom onder de stoel, langs de machinekabelboom.

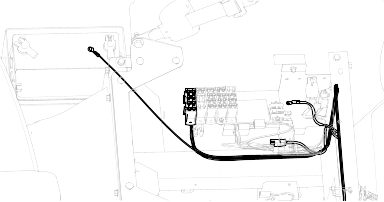

    1. Monteer de zekeringenhouder, de stroomaansluiting, de aardingskabel en de ringconnector van de accu.
      Graphic
      G576085
  1. Volg de instructies van de Sonic Boom nivelleerset om de montage te voltooien.
